اکچویتور دیافراگمی

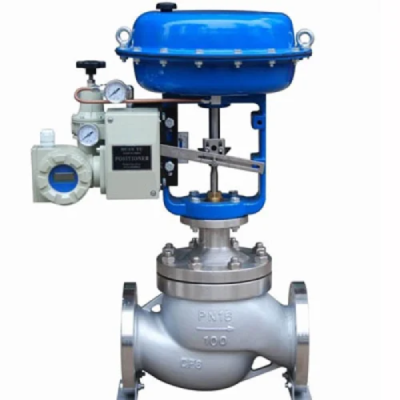

اکچویتور دیافراگمی (Diaphragm Actuator) یکی از پرکاربردترین انواع عملگر پنوماتیکی است که نقش کلیدی در کنترل خودکار جریان سیالات در صنایع ایفا می‌ کند. این عملگرها با استفاده از فشار هوای فشرده‌، نیروی لازم را برای حرکت خطی (رفت و برگشتی) استم شیر ایجاد می‌ کنند و بدین وسیله امکان باز و بسته کردن، یا تنظیم موقعیت شیرهای صنعتی به ویژه شیر کنترلی گلوب ولو (Globe Valve) را فراهم می‌ سازند.

جزء اصلی عملکرد این اکچویتور یک دیافراگم انعطاف‌ پذیر است که زیر فشار هوای ورودی، تغییر شکل داده و نیروی خطی ایجاد می‌کند. این نیرو مستقیماً به استم شیر منتقل شده و باعث جابه‌ جایی و تنظیم موقعیت آن می‌ شود. در بسیاری از مدل‌ ها، فنر جهت بازگردانی استم به وضعیت اولیه (در صورت قطع هوای کنترلی) به کار می‌ رود.

اکچویتور دیافراگمی از اکچویتورهای پنوماتیکی خطی (Linear Actuator) به شمر می رود و با انواع عملکرد سینگل اکت یا فنر برگشتی (Single Acting) و دابل اکت (Double Acting) تولید می شود. به دلیل عملکرد ساده، دوام بالا، مصرف بهینه انرژی و اطمینان عملکرد، این مدل عملگر در صنایع مختلف جایگاه ویژه‌ای دارد. هدف از این مقاله راهنمایی جامع خرید و انتخاب اکچویتور دیافراگمی بر اساس نیازهای فنی و بودجه پروژه شما می باشد.

اکچویتور دیافراگمی چگونه کار می کند؟

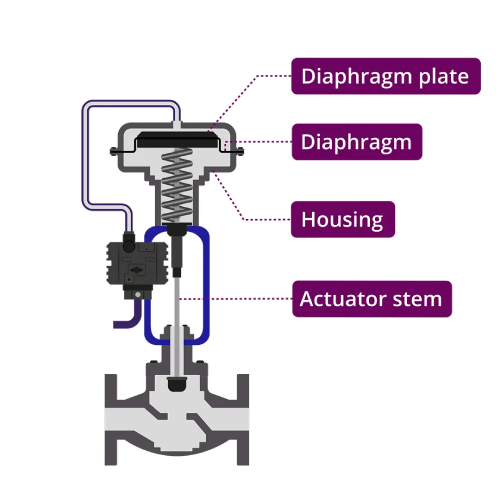

اکچویتور دیافراگمی پنوماتیک با دریافت هوای فشرده، نیروی مورد نیاز را برای حرکت خطی استم (Stem) شیر تولید می‌ کند. قلب این عملگر، یک دیافراگم لاستیکی یا فلزی است که با ورود هوای فشرده به محفظه بالایی یا زیرین آن، تحت فشار قرار می‌ گیرد و به سمت بالا یا پایین حرکت می‌ کند. این حرکت خطی مستقیماً به شفت شیر منتقل شده و موجب باز یا بسته شدن شیر یا تنظیم موقعیت آن می‌ گردد.

در اکچویتور دیافراگمی سینگل اکت (Single Acting Spring Return) بازگشت به حالت اولیه توسط یک یا چند فنر قدرتمند انجام می‌ شود که در صورت قطع خط هوا، فنر عمل کرده و شیر را به وضعیت ایمن باز (Fail to Open) یا بسته (Fail to Close) بازمی‌ گرداند. این مدل اکچویتور مناسب برای کاربردهایی مانند کنترل ولو گازهای خطرناک یا سیالات حیاتی است که نیاز به قابلیت ایمنی (Fail Safe) دارند.

اما در اکچویتورهای دابل اکت (Double Acting) بدون فنر داخلی است و دو  پورت ورودی هوا دارد؛ با اعمال هوای فشرده به هر دو سمت دیافراگم، حرکت رفت و برگشتی استم صورت می‌ گیرد (یکی شیر را باز و یکی شیر را می‌ بندد). اگر خط هوای کنترلی قطع شود، استم در همان وضعیت فعلی باقی می‌ ماند و بازگشت خودکار به موقعیت ایمن ندارد. مناسب برای کاربردهایی با نیاز به کنترل دقیق، نیروی بالا، و زمانی که عملکرد Fail Safe مورد نیاز نباشد.

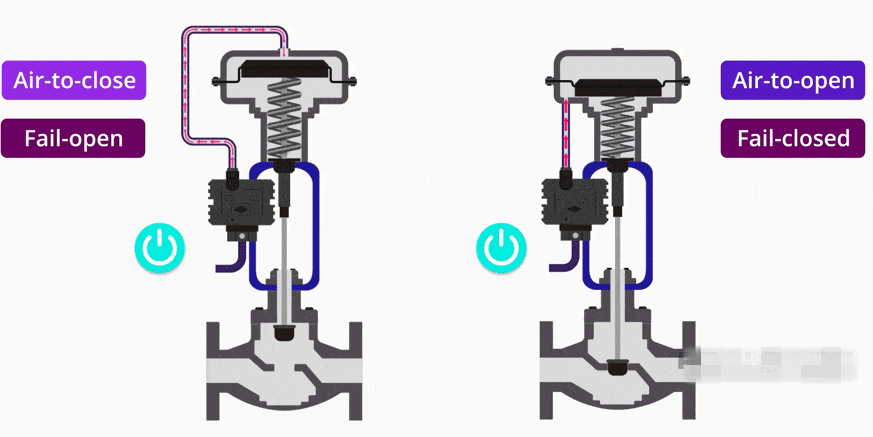

عملکرد Fail to Open و Fail to Close در اکچویتور پنوماتیک دیافراگمی چیست؟

عملکرد Fail Safe یا عملکرد ایمنی به معنی برگشت خودکار شیر به موقعیت ایمن از پیش تعیین‌ شده (در زمان قطع خط هوا) است. در اکچویتور دیافراگمی سینگل اکت، این ویژگی به دو صورت طراحی می‌ شود:

• Fail to Open (برگشت به وضعیت باز): اگر هوای کنترل قطع شود، فنر اکچویتور وارد عمل شده و شیر را کاملاً باز نگه می‌ دارد و کاربرد اصلی برای سیستم‌ هایی است که باید در شرایط اضطراری یا قطع هوا، سیال در مسیر باقی بماند (مانند خطوط آبرسانی یا اضطراری).
• Fail to Close (برگشت به وضعیت بسته): در صورت قطع هوا یا فشار کنترلی، فنر باعث بسته شدن کامل ولو می‌ شود. مناسب برای فرایندهایی که در شرایط خطر یا قطع خط هوا، مسیر عبور سیال باید فوراً قطع گردد (مثلاً خطوط نفت یا گازهای خطرناک).

مزایای استفاده از اکچویتور دیافراگمی

اکچویتور دیافراگمی پنوماتیک با واکنش سریع، قابلیت ایمنی بالا، هزینه نگهداری کم و سازگاری عالی با محیط‌ های صنعتی سخت، انتخابی مطمئن و اقتصادی برای انواع ولوهای کنترلی صنایع نفت، گاز، پتروشیمی و نیروگاهی است. برخی دیگر از مزایای اکچویتورهای دیافراگمی عبارتنداز:

• واکنش سریع و دقیق به فرمان کنترلی
• مصرف پایین انرژی (عدم نیاز به برق)
• نگهداری آسان و هزینه پایین تعمیرات
• مقاومت در برابر شرایط محیطی سخت (ذاتا ایمن و ضد انفجار)
• سازگاری گسترده با انواع ولوهای صنعتی خطی
• قابلیت عملکرد مکرر و طول عمر زیاد
• قیمت اقتصادی در مقایسه با مدل های برقی و هیدرولیکی

نکات مهم در انتخاب اکچویتور دیافراگمی

انتخاب صحیح اکچویتور دیافراگمی تاثیر مستقیم بر کارایی، ایمنی و طول عمر سیستم کنترلی شما دارد. بنابراین، قبل از خرید این اکچویتور صنعتی، باید به مجموعه‌ ای از مشخصات فنی توجه ویژه داشته باشید. در ادامه، مهم‌ ترین معیارها و نکات فنی برای انتخاب بهینه اکچویتور دیافراگمی آورده شده است:

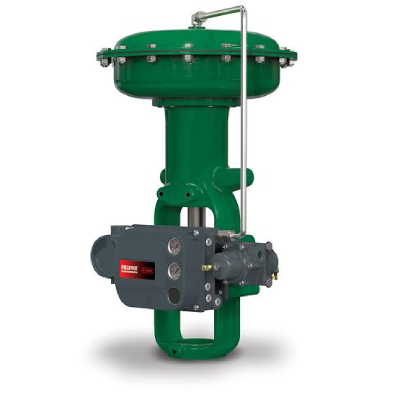

• برند سازنده: انتخاب برند معتبر (مانند سامسون SAMSON، فیشر Fisher و…) تضمین‌ کننده کیفیت ساخت، طول عمر، سهولت تهیه قطعات یدکی و گارانتی محصولات است. برندهای معتبر، اکچویتورهایی با استانداردهای بین‌ المللی، دقت ساخت بالا و پشتیبانی قوی فنی ارائه می‌ دهند.
• سایز اکچویتور: تناسب سایز اکچویتور با سایز شیر نقش حیاتی در عملکرد پایدار سیستم دارد. اکچویتور باید قادر به تولید نیروی کافی برای جابه‌ جایی کامل ولو در شرایط عملیاتی واقعی باشد. کوچک یا بزرگ بودن بیش از حد سایز اکچویتور می‌ تواند باعث کاهش دقت کنترل یا آسیب به تجهیزات شود.
• نوع شیر: نوع ولو (مانند گلوب ولو، بال ولو، باترفلای، پلاگ ولو و غیره) و ویژگی‌ های مکانیکی آن باید با اکچویتور سازگار باشد. بعضی اکچویتورها مخصوص شیرهای خطی و برخی ویژه ولوهای دورانی طراحی شده‌اند؛ توجه به این مسئله از اهمیت بالایی برخوردار است.
• نوع عملکرد اکچویتور (Single یا Double Acting): انتخاب بین مدل سینگل اکت (فنر برگشتی، عملکرد Fail Safe) و دابل اکت (دو ورودی هوا) بر اساس نیاز  کاربرد و سطح ایمنی فرایند انجام می‌ شود. مدل‌های سینگل اکت برای کاربردهای بحرانی که نیاز به باز یا بسته شدن خودکار شیر در شرایط اضطراری دارند توصیه می‌ شود.
• گشتاور یا نیروی خروجی تولیدی (Torque): گشتاور یا نیروی خطی تولید شده توسط اکچویتور (بر حسب نیوتن‌متر) باید با الزامات مکانیکی شیر مطابقت کامل داشته باشد تا در هر شرایط فشاری، شیر به صورت کامل باز و بسته شود و یا در موقعیت میانی باقی بماند.
• جنس بدنه و دیافراگم: انتخاب متریال مناسب برای بدنه و دیافراگم با توجه به نوع سیال، دمای محیط و شرایط خورندگی اهمیت ویژه‌ای دارد. استفاده از متریال با کیفیت، عمر کاری و مقاومت اکچویتور را به صورت چشمگیری افزایش می‌ دهد.
• بازه حرکتی (Travel/Stroke): دامنه جابه‌ جایی دیافراگم و استم اکچویتور باید با نیاز شیر تطابق داشته باشد؛ زیرا عدم هماهنگی می‌ تواند باعث عملکرد ناقص یا قفل شدن شیر شود.
• دما و فشار کاری: محدوده دمایی و فشاری که اکچویتور در آن نصب خواهد شد، تعیین‌ کننده نوع متریال قطعات داخلی است.
• تاییدیه‌ ها و استانداردها: دارا بودن تاییدیه‌ ها و گواهینامه‌ های بین‌المللی معتبر مانند ATEX، SIL، IECEx، ISO، CE و… بسیار مهم است، به ویژه اگر اکچویتور در محیط‌های با خطر انفجار، شرایط ویژه یا صنایع نفت و گاز مورد استفاده قرار می‌ گیرد. این تاییدیه‌ ها تضمین‌کننده ایمنی و کیفیت محصول در شرایط خاص عملیاتی است.

خرید اکچویتور دیافراگمی از فروشگاه ابزاردقیق پیکاتک

پیکاتک به عنوان بزرگترین و تخصصی‌ ترین فروشگاه آنلاین در زمینه ابزار دقیق، اتوماسیون صنعتی و تجهیزات کنترلی، مأموریت خود را ارتقای سطح فناوری و بهره‌ وری صنایع کشور قرار داده است. این مجموعه با پشتوانه بیش از یک دهه تجربه عملیاتی، همکاری مستمر و مستقیم با معتبرترین برندهای جهانی و بهره‌گیری از دانش فنی کارشناسان مجرب، توانسته است جایگاهی منحصر به‌فرد به عنوان تامین‌ کننده اصلی تجهیزات مورد نیاز صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها، صنایع آب و فاضلاب و سایر صنایع کلیدی کشور به دست آورد.

پیکاتک به صورت کاملاً تخصصی در شاخه ابزار دقیق و اتوماسیون صنعتی فعالیت داشته و یکی از واردکنندگان و عرضه‌ کنندگان اصلی انواع اکچویتور دیافراگمی از برترین برندهای بین‌ المللی (مانند سامسون، فیشر و…) در ایران به شمار می‌ رود. جهت مشاهده لیست کامل انواع اکچویتور و سایر تجهیزات ابزار دقیق موجود در فروشگاه پیکاتک، کافیست به بالای همین صفحه مراجعه نمایید. شما می‌ توانید مشخصات فنی هر محصول را بررسی و با توجه به نیاز فنی پروژه و بودجه خود، بهترین نمونه را انتخاب کنید.

تیم فنی و فروش پیکاتک آماده ارائه مشاوره تخصصی رایگان، راهنمایی در انتخاب محصول مناسب، بازدید از انبار کالاها و ارائه استعلام قیمت روز اکچویتور دیافراگمی و سایر تجهیزات ابزار دقیق به مشتریان محترم می‌ باشد. برای دریافت مشاوره و یا ثبت سفارش، کافی است با کارشناسان فروش پیکاتک از طریق شماره تلفن 88109770-021 تماس حاصل فرمایید.

سوالات متداول اکچویتور پنوماتیک دیافراگمی

اکچویتور دیافراگمی چیست و در چه کاربردهایی استفاده می‌ شود؟

اکچویتور دیافراگمی یک عملگر خطی پنوماتیکی است که با استفاده از فشار هوا و حرکت دیافراگم، شیرهای صنعتی (مانند گلوب‌ ولو و کنترل ولو) را باز و بسته یا کنترل موقعیت می‌ کند. این اکچویتورها معمولاً در صنایع نفت و گاز، پتروشیمی، نیروگاه و آب و فاضلاب برای کنترل دقیق دبی، سطح، فشار و دما کاربرد دارند.

تفاوت اکچویتور دیافراگمی Single Acting و Double Acting چیست؟

• سینگل اکت (Single Acting): دارای یک ورودی هوا و فنر برگشتی داخل است؛ در قطع هوا به حالت اولیه باز می‌ گردد (Fail Safe).
• دابل اکت (Double Acting): دارای دو ورودی هوا و فاقد فنر برگشتی؛ حرکت رفت و برگشت هر دو با فشار هوا انجام می‌ شود و فاقد عملکرد خودکار در زمان قطع هوا است.

عملکردهای Fail to Open و Fail to Close در اکچویتور دیافراگمی چگونه است؟

اگر اکچویتور به گونه‌ای مونتاژ شود که در هنگام قطع هوا شیر باز بماند، Fail to Open و اگر شیر بسته بماند، Fail to Close نامیده می‌ شود. انتخاب این عملکرد بسته به ایمنی فرایند و نیاز پروژه انجام می‌ شود.

چگونه سایز مناسب اکچویتور دیافراگمی انتخاب می‌ شود؟

انتخاب سایز اکچویتور وابسته به گشتاور یا نیروی لازم برای حرکت کامل ولو، فشار تغذیه هوا، نوع ولو و شرایط کاری است. معمولاً با مراجعه به دیتاشیت سازنده و محاسبات فنی، سایز مناسب انتخاب می‌شود.

نشانه‌ های خرابی اکچویتور دیافراگمی چیست؟

• کاهش سرعت یا قدرت خروجی
• نشتی هوا از بدنه یا دیافراگم
• عمل نکردن کامل شیر
• صدای غیرعادی و یا گیر کردن در حالت باز یا بسته
• فرسودگی یا خرابی دیافراگم

استانداردهای مهم برای اکچویتور دیافراگمی چیست؟

اکچویتورهای دیافراگمی معتبر معمولاً دارای استانداردهایی مانند ATEX (ضد انفجار)، SIL (ایمنی عملکردی)، CE، ISO و … هستند که کیفیت و ایمنی آن‌ها را تضمین می‌ کند.
