اتصالات پایپینگ

اتصالات پایپینگ چیست؟

اتصالات پایپینگ یا فیتینگ‌ ها (Pipe Fittings) از پرمصرف ترین و کاربردی ترین تجهیزات در پایپینگ محسوب می شوند که جهت انشعاب‌ گیری، تغییر مسیر جریان، تغییر سایز و بستن انتهای خط لوله مورد استفاده قرار می‌ گیرند. این اتصالات در انواع مختلفی از متریال (استیل، پلی‌ پروپیلن، پلی‌ اتیلن، PVC و…)، سایز، نحوه اتصال (رزوه‌ ای، جوشی، فلنجی و فشاری) و مدل‌ ها (زانویی، سه‌ راهی، تبدیل، کپ و...) تولید می‌ شوند.

در واقع اتصالات پایپینگ به منظور ایجاد اتصالات محکم و بدون نشتی بین لوله‌ ها و تجهیزات مختلف مورد استفاده قرار می‌ گیرند و در طیف گسترده ای از صنایع کاربرد دارند. عملکرد صحیح یک شبکه لوله‌ کشی تا حد زیادی به انتخاب درست نوع اتصال، جنس بدنه و روش اتصال این وابسته است، زیرا هر نوع سیال عبوری (مایع، گاز یا بخار) و هر فشار عملیاتی، نیازمند فیتینگی متناسب با شرایط کاری است.

به طور کلی هدف اصلی استفاده از اتصالات پایپینگ، تضمین یکپارچگی، جلوگیری از نشتی، ایمنی و قابلیت تعمیر یا تغییر مسیر لوله‌ ها است. هدف از این مقاله پیکاتک آشنایی با انواع، مزایا، کاربردها و راهنمایی جامع خرید اتصالات پایپینگ می باشد تا پس از مطالعه این مقاله با دیدی دقیق و آگاهانه بتواند مناسب‌ ترین اتصال پایپینگ را برای سیستم لوله‌ کشی خود انتخاب کند.

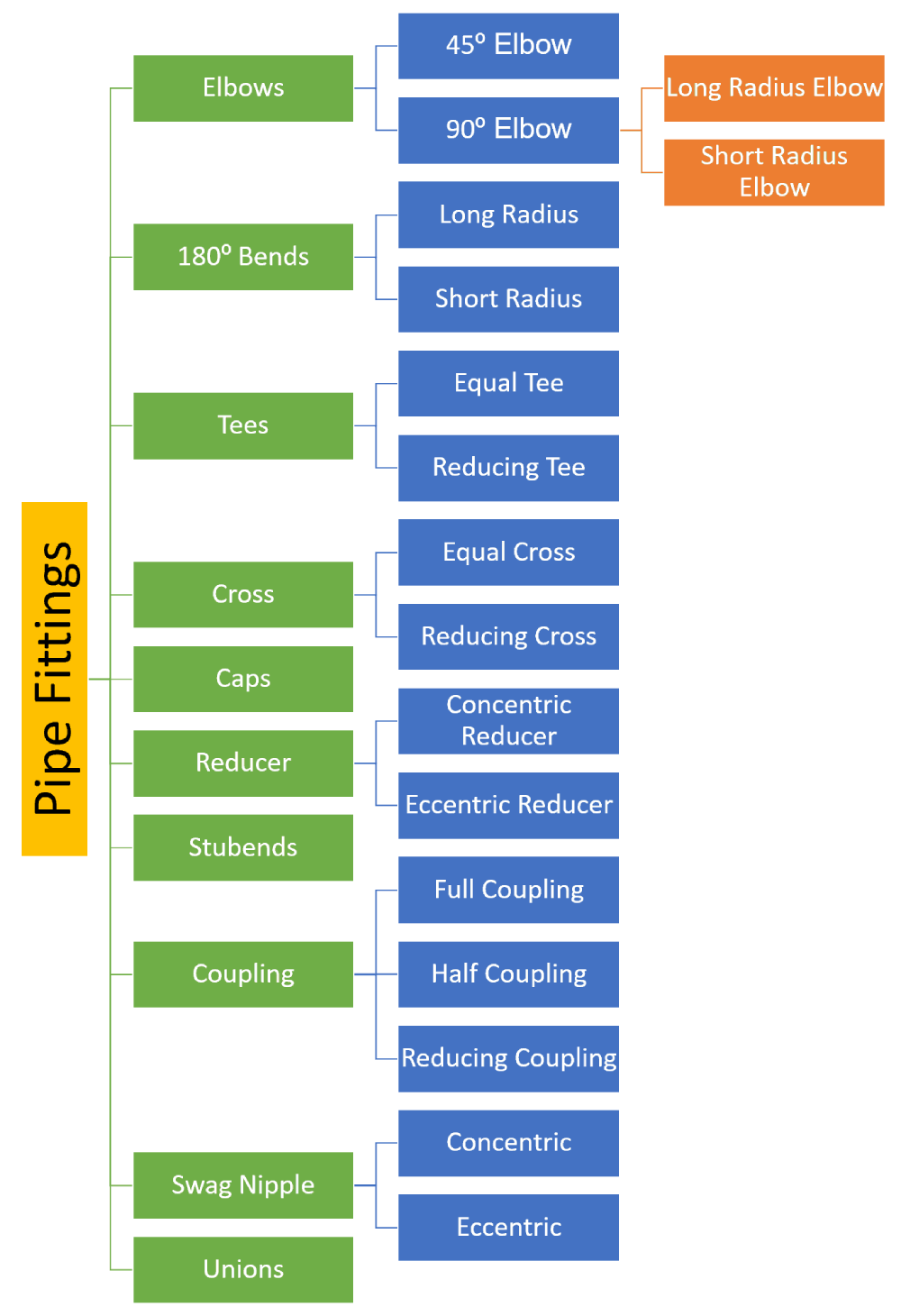

انواع اتصالات پایپینگ

اتصالات پایپینگ در صنایع مختلف با توجه به نوع کاربرد، فشار کاری، دما و متریال انتخاب می شوند. در ادامه پرکاربردترین انواع فیتینگ‌ ها معرفی می شوند:

زانویی (Elbow)

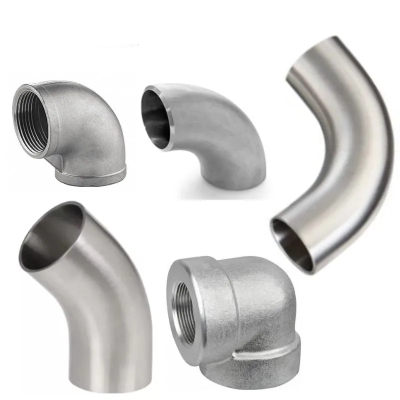

زانویی برای تغییر جهت جریان سیال در مسیر لوله‌ ها استفاده می‌ شود. این نوع اتصال معمولاً در زوایای 45، 90 یا 180 درجه ساخته می‌ شود و در صنایع نفت، گاز و پتروشیمی بیشترین کاربرد را دارد. زانویی‌ ها در دو نوع جوشی (Butt Weld) و رزوه‌ای (Threaded) با متریال فولادی، استنلس استیل، چدنی یا پلی‌ اتیلن تولید می شوند.

سه‌ راهی (Tee)

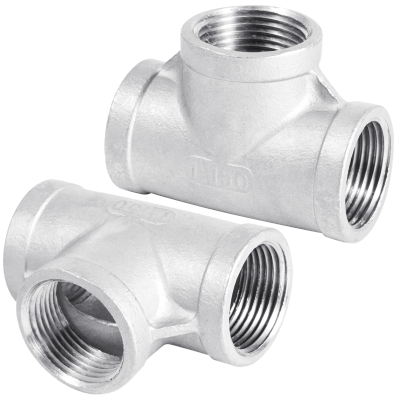

سه‌راهی برای انشعاب گرفتن از خط اصلی لوله کاربرد دارد. این قطعه دارای سه خروجی است که معمولاً دو عدد در راستای هم و یکی به‌ صورت انحرافی قرار دارد. سه‌ راهی‌ ها در مدل‌ های هم‌ سایز (Equal Tee) و کاهنده (Reducing Tee) وجود دارند. از این اتصال در شبکه‌ های توزیع سیالات و گازها استفاده گسترده ای می‌ شود.

چهار راهی (Cross)

چهارراهی یا Cross Fitting قطعه‌ای است که چهار مسیر لوله را به یکدیگر متصل می‌ کند و برای توزیع متقارن جریان در مسیرهای مختلف به کار می‌ رود. این اتصال معمولاً در سیستم‌ هایی که نیاز به تقسیم یکنواخت جریان دارند (مانند سیستم‌ های سرمایشی و فرآیندی) استفاده می‌ شود.

 تبدیل (Reducer)

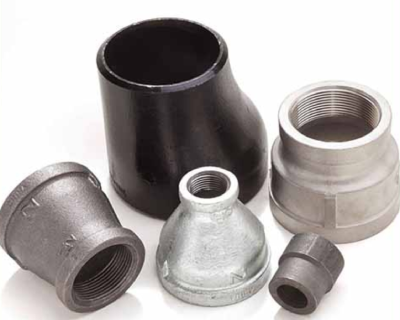

تبدیل برای تغییر قطر لوله مورد استفاده قرار می‌ گیرد و در دو مدل اصلی هم‌ مرکز (Concentric) و غیرهم‌ مرکز (Eccentric) طراحی می‌ شود. تبدیل‌ ها با کاهش یا افزایش سایز مسیر، به تنظیم سرعت جریان و فشار سیستم کمک می‌ کنند. در خطوط افقی اغلب نوع غیرهم‌مرکز برای جلوگیری از حبس هوا به کار می‌ رود.

کوپلینگ (Coupling)

کوپلینگ وظیفه اتصال دو لوله هم‌قطر یا ترمیم خطوط آسیب‌ دیده را دارد. این اتصال در دو نوع تمام‌ دنده (Full Coupling) و نیم‌ دنده (Half Coupling) ساخته می‌ شود و در سیستم‌ هایی با فشارهای پایین تا متوسط به کار می رود.

اتصال یونیون (Union)

یونیون نوعی اتصال باز و بسته‌ شونده مکانیکی است که امکان جداسازی سریع قطعات لوله را بدون نیاز به برش یا جوشکاری فراهم می‌ کند. در کاربردهایی که نیاز به تعمیرات و نگهداری مکرر وجود دارد، مانند خطوط ابزار دقیق، استفاده از یونیون بسیار رایج است.

درپوش پلاگ (Plug)

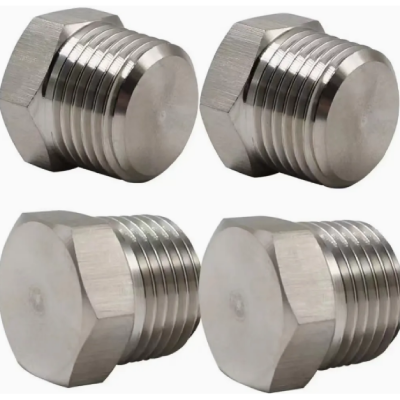

پلاگ جهت مسدود کردن انتهای لوله‌ های رزوه‌ای مورد کاربرد دارد. این قطعه معمولاً از چدن، فولاد، برنج یا استنلس استیل ساخته شده و در سیستم‌ هایی که فشار نسبی دارند به‌ خوبی عمل می‌ کند.

درپوش کپ (Cap)

کپ برای بستن انتهای خطوط لوله جوشی یا محافظت از دهانه لوله‌ ها در زمان نصب و نگهداری استفاده می شود. برخلاف پلاگ که درون لوله پیچ می‌ شود، کپ روی لوله قرار می‌ گیرد.

بوشینگ (Bushing)

بوشینگ برای تبدیل سایز درون‌ خطی بین دو اتصال رزوه‌ ای به کار می‌ رود. این قطعه اغلب از فلزات مقاوم مانند برنز یا فولاد ساخته می‌ شود و با داشتن رزوه داخلی و خارجی، امکان تطبیق دو سایز متفاوت رزوه را فراهم می‌ کند.

فلنج‌ ها (Flanges)

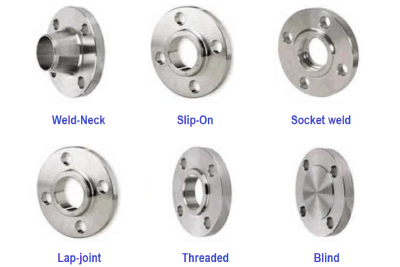

فلنج‌ ها از پرکاربردترین اجزای سیستم پایپینگ هستند که برای اتصال مکانیکی لوله‌ ها، تجهیزات و شیرآلات مورد استفاده قرار می گیرند. آنها با استفاده از پیچ و مهره و گسکت، اتصال کاملاً آب‌ بند و مطمئنی ایجاد می‌ کنند. فلنج‌ ها در انواع مختلفی مانند Slip On, Weld Neck, Blind, Threaded و Socket Weld و طبق استاندارد ASME B16.5 ساخته می‌ شوند.

اتصالات پایپینگ بر اساس متریال و نحوه اتصال

اتصالات جوشی (Butt‑Weld Fittings)

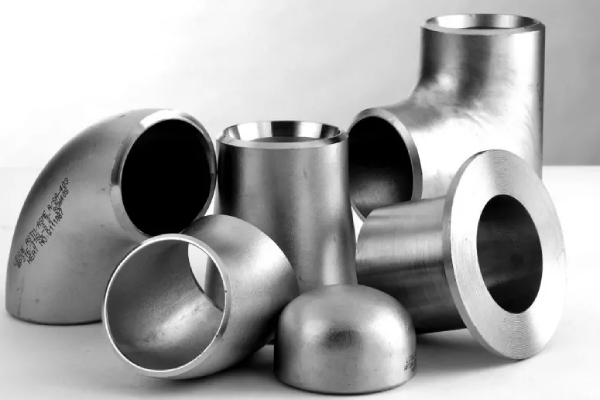

اتصالات جوشی به‌ صورت دائمی و یکپارچه با بدنه لوله جوش داده می‌ شوند و برای ایجاد اتصالاتی محکم، بدون نشتی و مقاوم در برابر تنش‌های مکانیکی طراحی شده‌اند. از این فیتینگ‌ ها برای اتصال مستقیم لوله‌ ها به یکدیگر، تغییر مسیر جریان، انشعاب‌گیری، تغییر قطر خط لوله و حتی مسدود کردن مسیر سیال استفاده می‌ شود.

فرآیند جوشکاری در این اتصالات معمولاً از نوع Butt‑Weld (جوش لب‌ به‌ لب) است که طی آن، انتهای لوله و اتصال با زاویه‌ای دقیق تراش‌خورده و سپس به‌وسیله جوش ذوبی تحت استانداردهایی مانند ASME B16.9 یا MSS-SP75 متصل می‌ شوند. از نظر ساختار، اتصالات جوشی در دو گروه اصلی زیر تولید می‌ شوند:

• اتصالات جوشی مانیسمان یا بدون درز: این نوع اتصالات از لوله‌ های بدون درز تولید می‌ شوند و دارای بدنه‌ای یکپارچه و مقاوم هستند. به دلیل استحکام بالا، تحمل فشار زیاد و مقاومت عالی در برابر ترک و خوردگی، در صنایع حیاتی مانند پالایشگاه‌ ها، پتروشیمی‌ ها، نیروگاه‌ ها و خطوط انتقال بخار یا سیالات خورنده استفاده می‌ شوند.
• اتصالات جوشی درزدار: این اتصالات از ورق‌ های فولادی یا استیل تولید می‌ شوند که پس از نورد و جوشکاری به شکل مورد نظر درمی‌ آیند. اگرچه قیمت مناسب‌ تر و فرآیند تولید ساده‌ تری نسبت به نوع مانیسمان دارند، اما برای کاربردهای سبک‌ تر و خطوط فشار پایین نظیر تاسیسات ساختمانی و سیستم‌ های تهویه مناسب‌ تر می باشند.

اتصالات گالوانیزه (Galvanized Fittings)

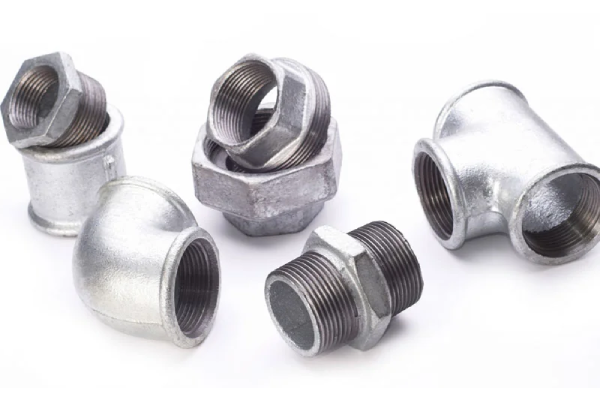

اتصالات گالوانیزه از پرکاربردترین اتصالات فلزی در سیستم‌ های لوله‌ کشی آب، فاضلاب، تهویه و تأسیسات صنعتی به شمار می روند. این اتصالات از متریال فولادی ساخته می‌ شوند و به‌ منظور افزایش مقاومت آن در برابر رطوبت، اکسیداسیون و خوردگی، با یک لایه محافظ روی (Zinc) پوشش داده می‌ شوند.

فرآیند گالوانیزاسیون به دو روش اصلی گالوانیزه گرم (Hot-Dip Galvanizing) و سرد (Cold Galvanizing) انجام می‌ شود که در روش گرم، ضخامت لایه روی بیشتر بوده و دوام و طول عمر بالاتری در شرایط محیطی سخت ایجاد می‌ کند. این لایه محافظ، نقش کلیدی در جلوگیری از زنگ‌ زدگی سطح فلز دارد و حتی در صورت خراش یا آسیب جزئی، خاصیت خودترمیم‌ کنندگی الکتروشیمیایی پوشش روی باعث محافظت مجدد فولاد زیرین می‌ شود.

اتصالات پلی اتیلن جوشی  (Welded Polyethylene Fittings)

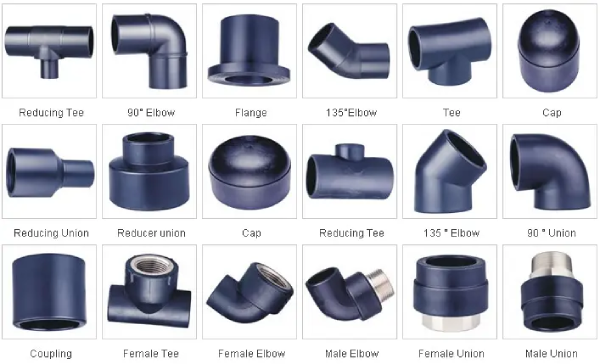

اتصالات پلی‌ اتیلن جوشی از پرکاربردترین اجزای شبکه‌های لوله‌کشی صنعتی و تأسیساتی محسوب می‌شوند که برای ایجاد اتصال دائمی، مستحکم و بدون نشتی بین لوله‌ های پلی‌ اتیلنی به کار می روند. این اتصالات از پلی‌اتیلن هم‌جنس با لوله‌ ها و معمولاً با گریدهای PE80 و PE100 تولید می‌ شوند؛ بنابراین پس از جوش حرارتی، اتصالی کاملاً یکپارچه و مقاوم شکل می‌ گیرد.

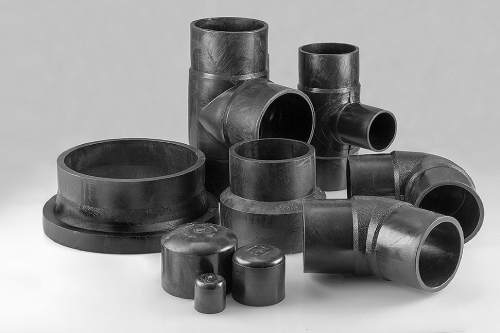

فرآیند نصب در این نوع اتصالات با دو روش جوش لب‌ به‌ لب (Butt Fusion) یا الکتروفیوژن (Electrofusion) انجام می‌ شود. در هر دو شیوه، با اعمال حرارت کنترل‌ شده، سطح لوله و اتصال نرم یا ذوب شده و سپس با سرد شدن، پیوندی دائمی و غیرقابل جدا شدن میان آن‌ ها به وجود می‌ آید. حاصل این فرآیند، اتصالی یکنواخت با استحکام مکانیکی بسیار بالا و مقاومت کامل در برابر نشتی، فشار و تنش‌ های حرارتی است.

اتصالات پلی اتیلن پیچی (Threaded Polyethylene Fittings)

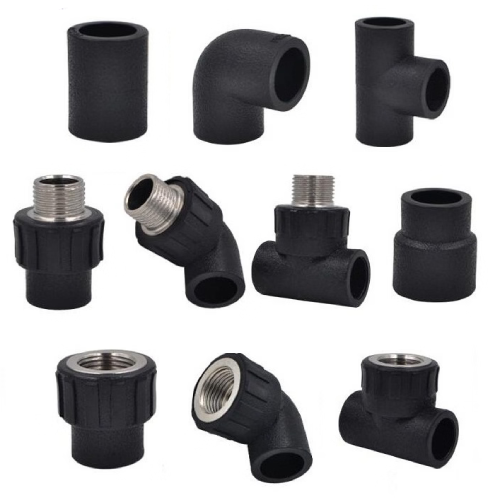

اتصالات پلی‌ اتیلن پیچی یا رزوه‌ای یکی دیگر از انواع اتصالات پلی‌اتیلن هستند که بدون نیاز به جوشکاری و تنها با رزوه‌ها، اتصال محکم و آب‌ بندی‌شده‌ای بین لوله‌ ها ایجاد می‌ کنند. ویژگی شاخص این اتصالات، نصب و جداسازی آسان و قابلیت استفاده مجدد است؛ به همین دلیل در پروژه‌ های سبک، لوله‌کشی با قطر کم، شبکه‌های آبرسانی شهری و روستایی و سامانه‌های آبیاری قطره‌ای و بارانی کاربرد فراوان دارند.

این اتصالات که در سایزها و اشکال مختلف توسط برندهای معتبر داخلی مانند پلی‌ ران، پلی‌ رود و پلی‌ پارس عرضه می‌ شوند با این حال، به‌ دلیل ماهیت اتصال رزوه‌ای، استفاده از نوع پیچی در قطرهای بزرگ توصیه نمی‌ شود.

اتصالات پوش فیت (Push Fit Fittings)

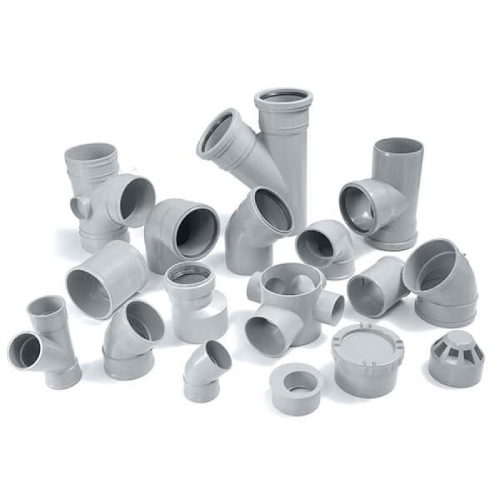

اتصالات پوش‌ فیت از کارآمدترین روش‌ های اتصال در سیستم‌ های فاضلابی و تاسیسات ساختمانی مدرن محسوب می‌ شوند. این اتصالات با حذف نیاز به چسب، حرارت یا جوشکاری، فرآیند نصب را به‌ شدت سریع، تمیز و ایمن کرده‌اند؛ به‌ گونه‌ای که تنها با فشار دادن لوله درون سوکتِ اتصال (Push-In) فرآیند آب‌ بندی کامل و آماده‌ به‌ کار صورت می‌ گیرد.

جنس بدنه‌ی این اتصالات معمولاً از پلی‌پروپیلن (PP) مقاوم و انعطاف‌پذیر با کیفیت بالا انتخاب می‌ شود که در برابر خوردگی، اسیدهای ضعیف، مواد شیمیایی خانگی و دمای بالا مقاومت بسیار خوبی دارد. رنگ رایج آنها سفید یا خاکستری است و این رنگ‌ بندی به شناسایی راحت خطوط و ایمنی نصب کمک می‌ کند.

ساختار اتصالات پوش فیت شامل یک سر سوکتی (Socket End) با اورینگ لاستیکی آب‌ بند (Rubber Seal/O-ring) در داخل خود می‌ باشد. این اورینگ هنگام وارد شدن لوله، فشرده شده و آب‌ بندی کامل بدون نشتی را ایجاد می‌ کند، در نتیجه نیازی به هیچ ماده جانبی مانند نوار تفلون یا چسب PVC نیست.

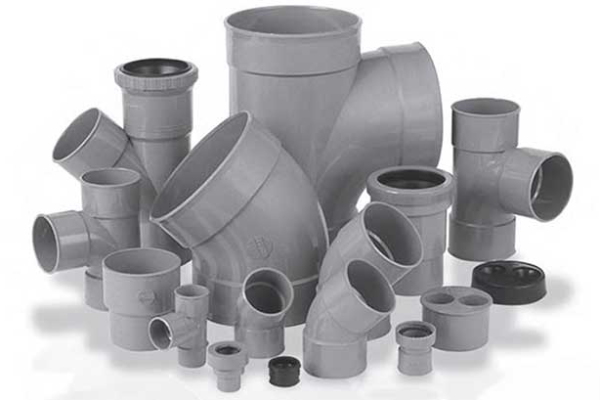

اتصالات PVC (PVC Fittings)

اتصالات PVC یا پلی‌ وینیل کلراید (Polyvinyl Chloride Fittings) از پرکاربردترین اجزای سیستم‌های لوله‌کشی در صنایع ساختمانی، کشاورزی، تاسیسات و انتقال آب به شمار می‌ روند. این اتصالات به دلیل وزن سبک، قیمت مقرون‌ به‌صرفه، نصب آسان و مقاومت فوق‌العاده در برابر خوردگی و مواد شیمیایی، جایگاه ویژه‌ای در میان انواع فیتینگ‌ها پیدا کرده‌اند و امروزه در بسیاری از پروژه‌ها جایگزین اتصالات فلزی یا چدنی شده‌اند.

اتصالات پی‌ وی‌ سی معمولاً از ترکیب رزین PVC با افزودنی‌های پایداری حرارتی، ضدضربه و مقاوم‌ کننده در برابر اشعه UV ساخته می‌ شوند. این فرمولاسیون موجب می‌ شود تا بدنه‌ی اتصالات، در کنار سبکی و انعطاف‌پذیری بالا، استحکام قابل توجهی در برابر فشار داخلی، سایش و تغییرات دمایی محیط داشته باشد.

اتصالات PVC وظیفه‌ ی برقراری اتصال ایمن، تغییر جهت یا مسیر جریان، ایجاد انشعاب، کاهش یا افزایش قطر لوله و حتی مسدود کردن مسیر سیال را بر عهده دارند. به همین دلیل در انواع شبکه‌ های آبرسانی، تخلیه فاضلاب، تصفیه‌ خانه‌ ها، خطوط تهویه هوا (HVAC) و شبکه‌های آبیاری کشاورزی کاربرد گسترده‌ای دارند.

اتصالات پلی پروپیلن (Polypropylene Fittings)

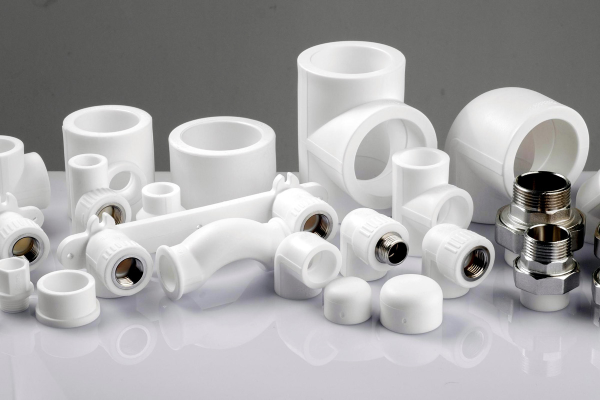

اتصالات پلی‌ پروپیلن از پلیمر مستحکم پلی‌ پروپیلن با رنگ معمولاً سفید یا طوسی تولید می‌ شوند. این اتصالات به دلیل مقاومت بالا در برابر فشار، رطوبت، دماهای متوسط و بسیاری از مواد شیمیایی، جایگزینی مطمئن و بادوام برای اتصالات فلزی و PVC محسوب می‌ شوند و در طیف گسترده‌ای از کاربردهای صنعتی، تاسیساتی و خانگی مورد استفاده قرار می‌ گیرند.

اتصالات پنج لایه

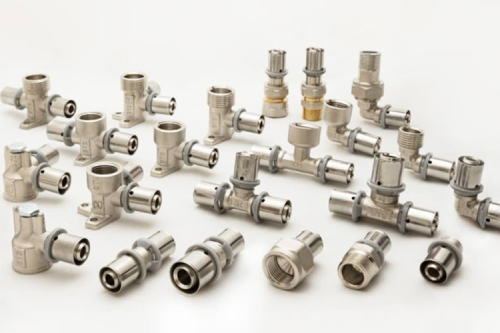

اتصالات پنج‌ لایه نیز برای اتصال، انشعاب‌ گیری، تغییر مسیر یا تغییر قطر لوله‌ های پنج‌ لایه (PEX-AL-PEX) استفاده می شوند. این اتصالات در سه نوع اصلی پرسی، کوپلی و کلمپی عرضه می‌ شوند که هرکدام شیوه نصب و ویژگی‌ های فنی خاص خود را دارند. انتخاب بین این مدل‌ ها با توجه به طراحی سیستم، فشار کاری و نوع اجرای پروژه تعیین می‌ شود تا بالاترین سطح اطمینان، آب‌ بندی و دوام در شبکه لوله‌ کشی حاصل گردد.

مزایای اتصالات پایپینگ

فیتینگ ها با توجه به مزایای متعددی که ارائه می دهند در طیف گسترده ای از صنایع و کاربردهای پایپینگ مورد استفاده قرار می گیرند. برخی از مزایای اتصالات پایپینگ عبارتنداز:

• اتصال مطمئن و بدون نشتی بین بخش‌ های مختلف لوله‌ کشی
• قابلیت تغییر جهت جریان (به‌واسطه زانویی و سه‌ راهی‌ ها)
• امکان انشعاب‌ گیری و توزیع سیال در مسیرهای متفاوت
• تغییر قطر یا سایز لوله‌ها با استفاده از تبدیل‌ ها (Reducer)
• امکان اتصال بین متریال‌ های متفاوت با اتصالات مخصوص
• قابلیت جداسازی و تعمیر آسان در برخی انواع مانند یونیون یا کوپلی
• افزایش ایمنی شبکه پایپینگ از نظر فشار، دما و ارتعاش
• صرفه‌ جویی در زمان نصب به‌ ویژه در مدل‌ های رزوه‌ ای یا پوش‌ فیت
• قابلیت انتخاب جنس متناسب با سیال (فولادی، پلی‌اتیلن، PVC و…)
• افزایش طول عمر سیستم لوله‌کشی به‌دلیل مقاومت در برابر خوردگی و فشار

نکات مهم انتخاب اتصالات پایپینگ

انتخاب صحیح اتصالات پایپینگ در هر پروژه صنعتی یا ساختمانی نقش تعیین‌کننده‌ای در دوام، ایمنی و کارایی سیستم لوله‌کشی دارد. برای رسیدن به انتخابی دقیق و اقتصادی، توجه به موارد زیر ضروری است:

مدل و نوع اتصال پایپینگ

پیش از خرید باید نوع عملکرد و شرایط پروژه مشخص شود. در خطوط انتقال سیالات تحت فشار (نفت، گاز، بخار، آب گرم) استفاده از اتصالات جوشی (Butt-Weld) یا فلنجی توصیه می‌ شود و در سیستم‌ های آب و فاضلاب شهری و خانگی معمولاً اتصالات پلیمری (پوش‌فیت، PVC، پلی‌اتیلن پیچی) کاربرد گسترده دارند. همچنین برای خطوطی که نیاز به باز و بست سریع یا تعمیر دوره‌ای دارند، اتصالات رزوه‌ای یا یونیون‌دار بهترین گزینه هستند.

برند سازنده (ایرانی یا خارجی)

• آذین لوله
• پلی رود
• پلی ران
• سوپر درین
• نیوپابپ
• نیوفلکس
• لوله سازان رزاقی
• پلی پارس
• بنکن (BENKAN)
• تیوپی (TUPY)

متریال

انتخاب متریال باید براساس نوع سیال، فشار و شرایط محیطی انجام شود:

• فولادی و استنلس استیل: مقاوم در برابر فشار، دمای بالا و محیط‌های خورنده
• گالوانیزه: مناسب برای سیستم‌ های آب و تهویه با مقاومت متوسط در برابر خوردگی
• پلی‌اتیلن (PE): انعطاف‌ پذیر و ضدزنگ، مناسب سیستم‌های آبرسانی و کشاورزی
• PVC و CPVC: سبک، مقرون‌ به‌ صرفه، مناسب برای آب سرد و فاضلاب
• پلی‌پروپیلن (PP): مقاوم در برابر مواد شیمیایی و حرارت متوسط

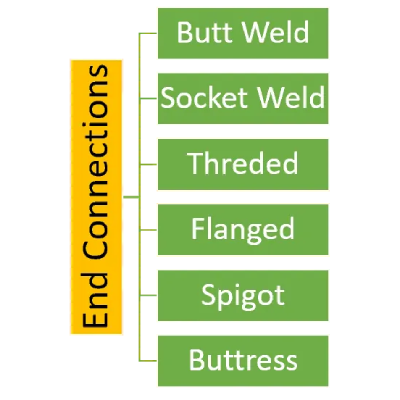

نحوه اتصال (Connection Type)

• جوشی (Welded): برای اتصالات دائمی، مستحکم و فشار بالا
• رزوه‌ای (Threaded): برای خطوط سبک و قابل باز و بست
• فلنجی (Flanged): جهت نصب تجهیزات یا بخش‌هایی که نیاز به جداسازی دوره‌ای دارند
• پوش‌فیت و کوپلی: نصب آسان و سریع بدون نیاز به ابزار خاص
• الکتروفیوژن یا لب‌ به‌ لب: مخصوص اتصالات پلی‌ اتیلن برای آب‌ بندی کامل و دائمی

استانداردها

همیشه باید از اتصالاتی استفاده شود که با استاندارد سیستم لوله‌ کشی (ASME, ASTM, DIN, ISO) و متریال لوله مورد استفاده مطابقت داشته باشد. عدم تطابق می‌ تواند باعث نشتی، افت فشار و خرابی زودرس اتصالات شود.
