سوئیچ اختلاف فشار

سوئیچ اختلاف فشار (Differential Pressure Switch) یا پرشر سوئیچ اختلاف فشار تجهیزی مکانیکی است که اختلاف فشار میان دو نقطه را اندازه‌ گیری و در هنگام رسیدن این اختلاف به مقدار مشخص (setpoint)، یک مدار الکتریکی را قطع یا وصل می‌ کند. این سیگنال‌ دیجیتالی (on/off) می‌ تواند برای هشدار، خاموش‌ کردن یا کنترل تجهیزات دیگر مانند پمپ یا شیر مورد استفاده قرار گیرد.

سوئیچ اختلاف فشار دارای دو ورودی فشار متفاوت (High و Low) است که اختلاف فشار را اندازه گیری و در صورت رسیدن به نقطه تنظیم‌ شده، عمل سوئیچینگ را انجام می‌ دهد. اگر شما هم به دنبال خرید سوئیچ اختلاف فشار با کیفیت و اطمینان هستید، در ادامه با ما همراه باشید تا ضمن آشنایی بهتر با عملکرد این تجهیز، به بررسی نکات مهم انتخاب و خرید آن و در نهایت معرفی فروشگاه تخصصی ابزار دقیق پیکاتک بپردازیم.

پادکست شنیدنی آشنایی تخصصی با سوئیچ اختلاف فشار

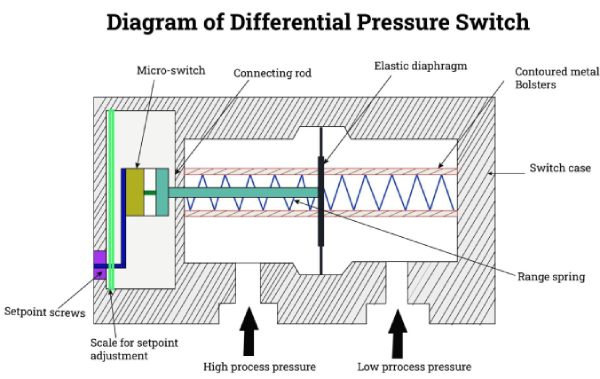

سوئیچ اختلاف فشار چگونه کار می کند؟

سوئیچ اختلاف فشار ابزاری الکترومکانیکی است که برای تشخیص و کنترل اختلاف فشار بین دو نقطه در یک سیستم سیال یا گاز استفاده می‌ شود. این سوئیچ زمانی فعال می‌ شود که اختلاف فشار بین دو پورت ورودی از مقدار تعیین‌شده (set-point) بیشتر یا کمتر شود. اصول عملکرد این سوئیچ مبتنی بر انتقال تغییرات مکانیکی دیافراگم به یک میکروسوئیچ است که منجر به ارسال سیگنال فرمان یا ایمنی می‌ شود. مراحل عملکرد سوئیچ اختلاف فشار به شرح زیر است:

• ورود سیال به دو پورت: سوئیچ دارای دو پورت است یکی برای فشار بالا (High Pressure) و دیگری برای فشار پایین (Low Pressure). این دو پورت از طریق یک دیافراگم داخلی از یکدیگر جدا شده‌اند.
• تأثیر اختلاف فشار بر دیافراگم: زمانی که اختلاف فشار بین دو پورت ایجاد می‌ شود، دیافراگم تحت تأثیر نیروی ناشی از این اختلاف فشار جابه‌ جا می‌ شود.
• مقاومت فنر قابل تنظیم: یک فنر با قابلیت تنظیم، در مقابل حرکت دیافراگم مقاومت می‌ کند. میزان این مقاومت تعیین‌ کننده نقطه عملکرد (set point) سوئیچ است و به راحتی توسط کاربر قابل تنظیم می‌ باشد.
• انتقال حرکت به میکروسوئیچ: وقتی نیروی حاصل از اختلاف فشار از مقاومت فنر عبور کند، حرکت دیافراگم به اهرم یا میله اتصال منتقل می‌ شود و در نهایت سبب تحریک (on/off شدن) میکروسوئیچ داخلی دستگاه می‌ شود.
• ارسال سیگنال الکتریکی: با فعال یا غیر فعال شدن میکروسوئیچ، یک مدار الکتریکی باز یا بسته می‌ شود و سیگنال کنترلی به سیستم‌های هشدار، نمایشگرها و یا تجهیزات کنترلی مانند پمپ یا کمپرسور ارسال می‌ گردد.

سوئیچ‌ های اختلاف فشار به صورت خودکار و بدون نیاز به منبع تغذیه خارجی، صرفاً بر اساس اختلاف فشار دو نقطه، وضعیت مدار فرمان یا هشدار را کنترل می‌ کنند. این ویژگی آن‌ ها را به یکی از مهم‌ ترین تجهیزات ایمنی و کنترلی در سیستم‌ های پایش و کنترل سیالات تبدیل کرده است. دقت بالا، عمر طولانی و سهولت تنظیم، این سوئیچ‌ها را در صنایع مختلف محبوب و پرکاربرد ساخته است.

مزایای استفاده از سوئیچ اختلاف فشار

سوئیچ اختلاف فشار نه تنها یک تجهیز کنترلی حیاتی برای حفاظت و افزایش ایمنی سیستم‌ های صنعتی است، بلکه موجب کاهش هزینه‌ های تعمیرات و مصرف انرژی نیز می‌ شود. انتخاب و نصب درست این تجهیز می‌ تواند بهره‌ وری، طول عمر تجهیزات و میزان اطمینان سیستم را به طور چشمگیر افزایش دهد. برخی دیگر از مزایای این تجهیزات عبارتنداز:

• افزایش ایمنی: این سوئیچ به محض عبور اختلاف فشار از محدوده‌ٔ ایمن، سیگنال را ارسال می‌کند یا فرآیند را قطع می‌ کند؛ بنابراین می‌ تواند از آسیب‌ های خطرناک جلوگیری کند.
• کاهش هزینه‌ های نگهداری: با شناسایی سریع انسداد فیلترها یا افت فشار، نیاز به تعمیرات پیشگیرانه پیش می‌ آید و از خرابی‌ های جدی جلوگیری می‌ شود.
• افزایش بهره‌وری انرژی: با نظارت دقیق بر کاهش یا افزایش فشار، امکان نگهداری سیستم در کارایی بالاتر فراهم می‌شود و مصرف انرژی کاهش می‌یابد .
• دقت و کنترل بالا: حساسیت و توانایی تنظیم سوئیچ اختلاف فشار امکان کنترل دقیق‌ تر بر جریان گاز یا مایع را فراهم کرده و برای فرآیندهای حساس صنعتی بسیار حیاتی است.
• کاربرد گسترده: این سوئیچ‌ ها در اکثر صنایع (HVAC، نفت و گاز، تصفیه آب، داروسازی، نیروگاهی، هوابرد و حتی پزشکی) کاربرد دارند.
• افزایش عمر تجهیزات: جلوگیری از فشار بیش از حد یا پایین‌ تر از مقدار مجاز، موجب کاهش استهلاک و افزایش طول عمر تجهیزات و ماشین‌ آلات می‌ گردد.

کاربردهای سوئیچ اختلاف فشار

سوئیچ اختلاف فشار ابزار ضروری برای پایش، محافظت و اتوماسیون تجهیزات صنعتی به حساب می‌ آید و نقش مهمی در افزایش ایمنی، کاهش خرابی و بهبود بهره‌وری سامانه‌های مختلف ایفا می‌ کند. برخی کاربردهای رایج این تجهیزات در ادامه ذکر می شوند:

1. نظارت و کنترل فشار در فرآیندهای صنعتی

سوئیچ اختلاف فشار‌ یکی از تجهیزات کلیدی ابزار دقیق است که در انواع فرآیندهای صنعتی برای پایش و کنترل اختلاف فشار بین دو نقطه به کار می‌ رود. این ویژگی نقشی حیاتی در تنظیم عملکرد تجهیزات و اطمینان از سلامت سیستم‌ ها دارد.

2. کاربردهای حیاتی ایمنی در صنایع حساس

این سوئیچ‌ ها به عنوان اجزای ایمنی در بخش‌های مهمی همچون صنایع شیمیایی و پتروشیمی، پالایشگاه‌ ها، صنایع نفت و گاز، نیروگاه‌ های برق (اعم از نیروگاه‌ های بخار و حتی نیروگاه‌های هسته‌ای)، صنایع فولاد و مس و… استفاده می‌ شوند. در این صنایع، نظارت دقیق بر اختلاف فشار می‌تواند از بروز حوادث جدی و توقف تولید جلوگیری کند.

3. مناسب برای طیف گسترده‌ای از سیالات

سوئیچ اختلاف فشار قابلیت استفاده با انواع سیالات اعم از گازها، مایعات و همچنین سیالات خورنده را دارد. به همین دلیل، در محیط‌های صنعتی با شرایط کاری متنوع مانند پالایشگاه‌ها، صنایع شیمیایی و خطوط لوله انتقال کاربرد فراوان دارد.

4. نظارت مؤثر بر عملکرد فیلترها و سطح مخازن

یکی از کاربردهای رایج، پایش عملکرد فیلترها است؛ به این صورت که افزایش اختلاف فشار قبل و بعد از فیلتر نشانه گرفتگی آن محسوب می‌ شود. همچنین امکان استفاده برای اندازه‌گیری سطح سیال در مخازن تحت فشار نیز وجود دارد.

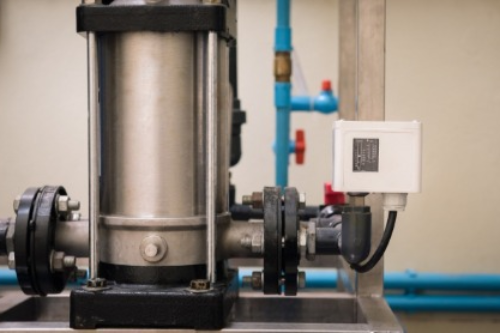

5. نصب بر روی سیستم‌ های پمپ و کمپرسور

استفاده از سوئیچ اختلاف فشار بر روی خطوط پمپ و کمپرسور، سبب محافظت از این تجهیزات حیاتی در برابر پدیده‌ هایی مانند خرابی، کاویتاسیون یا عملکرد خشک می‌ شود. این کار باعث افزایش عمر عملیاتی تجهیزات و کاهش هزینه‌های تعمیرات می‌ گردد.

6. پایش اختلاف فشار بویلرها و مخازن تحت فشار

در صنایع تولید بخار و سیستم‌های بویلر، کنترل دقیق اختلاف فشار میان محفظه‌ ها و خطوط انتقال، نقش اساسی در ایمنی و بهره‌ وری سیستم دارد. وقوع اختلاف فشار غیرمجاز سبب فعال شدن سوئیچ و ایجاد آلارم یا قطع مدار می‌ شود.

7. کنترل و ایمنی در سیستم‌ های گرمایش و سرمایش صنعتی

در سیستم‌ های تهویه مطبوع و تجهیزات گرمایش و سرمایش صنعتی، سوئیچ اختلاف فشار جهت پایش عملکرد فیلتر هوا، اطمینان از سلامت جریان سیال و جلوگیری از افزایش فشار خطرناک مورد استفاده قرار می‌ گیرد.

5 نشانه خرابی سوئیچ اختلاف فشار که باید بدانید

سوئیچ اختلاف فشار یکی از اجزای کلیدی در سیستم‌ های صنعتی، تهویه، و فیلتراسیون است. اما مثل هر تجهیزی، ممکن است در طول زمان دچار ایراد شود. شناخت علائم خرابی می‌ تواند از توقف ناگهانی فرآیندها و آسیب به تجهیزات جلوگیری کند. در ادامه 5 نشانه رایج خرابی سوئیچ اختلاف فشار را بررسی می‌ کنیم:

1. روشن و خاموش شدن سریع و مکرر (Short Cycling): اگر دستگاه پیوسته روشن و خاموش شود یا بدون رسیدن به فشار برش خاموش شود، نشان‌ دهنده ناپایداری در سوئیچ است. این مشکل معمولاً ناشی از تنظیمات اشتباه یا عملکرد نادرست سوئیچ است.
2. عدم قطع یا وصل شدن مدار: اصلی‌ ترین وظیفه سوئیچ اختلاف فشار این است که در یک فشار مشخص، کنتاکت خود را فعال یا غیرفعال کند. اگر متوجه شدید که سوئیچ در فشار موردنظر هیچ عکس‌ العملی ندارد، احتمالاً میکروسوئیچ داخلی یا فنر تنظیم خراب شده است. با استفاده از فشارسنج و مولتی‌ متر تست عملکرد دقیق انجام دهید.
3. نشتی از محل اتصال یا بدنه سوئیچ: وجود هرگونه نشتی در اطراف پورت‌ های فشار (high/low) یا بدنه، نشانه‌ای از فرسودگی واشرها، ترک بدنه، یا رزوه‌ های معیوب است. این نشتی‌ ها نه‌تنها عملکرد سوئیچ را مختل می‌ کنند، بلکه ممکن است منجر به توقف کل فرآیند شوند.
4. عملکرد نامنظم یا تاخیر در قطع و وصل: تاخیر غیر طبیعی یا عکس‌العمل کند سوئیچ هنگام تغییر اختلاف فشار، بیانگر آلودگی، خرابی اجزای مکانیکی داخلی یا هرز شدن فلزات محرک است. این پدیده می‌تواند باعث کاهش ایمنی و عملکرد کلی سیستم گردد.
5. اعلام هشدار یا آلارم‌های مکرر و غیرواقعی: تکرار آلارم حتی زمانی که هیچ اختلاف فشاری در سیستم وجود ندارد، می‌ تواند نشان‌ دهنده گیر کردن مکانیزم داخلی یا خارج شدن از کالیبراسیون سوئیچ اختلاف فشار باشد.

بهترین برندهای سوئیچ اختلاف فشار

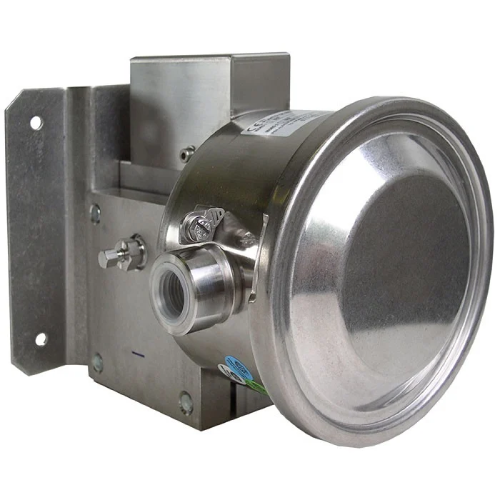

• سوئیچ اختلاف فشار ویکا

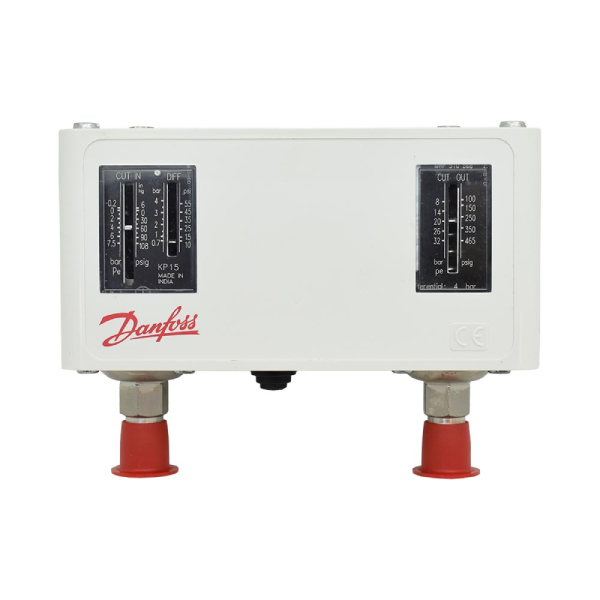

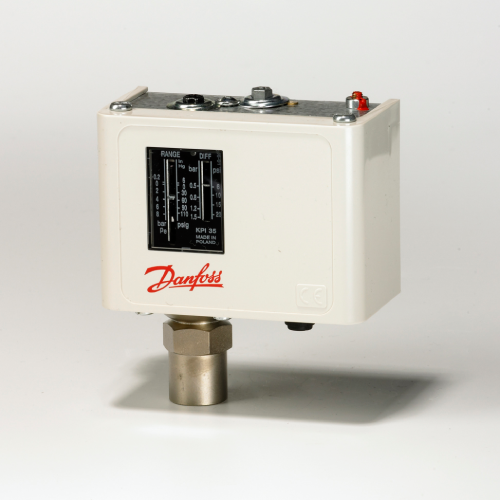

• سوئیچ اختلاف فشار دانفوس
• سوئیچ اختلاف فشار جانسون کنترل
• سوئیچ اختلاف فشار هانیول
• سوئیچ اختلاف فشار دوایر
• سوئیچ اختلاف فشار اشکرافت

راهنمای جامع خرید سوئیچ اختلاف فشار

انتخاب اصولی سوئیچ اختلاف فشار عامل مهم حفظ ایمنی، افزایش عمر تجهیزات و بهره‌وری سیستم‌ های صنعتی است. مشاوره با کارشناسان ابزاردقیق پیکاتک و توجه به جزئیات فنی و استانداردهای مورد نیاز، بهترین نتیجه را به همراه خواهد داشت. برخی از مهمترین نکات هنگام خرید سوئیچ اختلاف فشار در موارد زیر بیان می شوند:

• برند سازنده: انتخاب از میان برندهای معتبر (مانند ویکا، دانفوس، باومر، بی‌هوا، اشکرافت و غیره) تضمین کارایی، عمر طولانی و پشتیبانی مناسب فنی را فراهم می‌ کند.
• واحد اندازه‌گیری: سوئیچ‌های اختلاف فشار با واحدهای مختلف مانند بار (bar)، پاسکال (Pa)، psi، کیلوپاسکال (kPa) و… ارائه می‌ شوند.
• رنج فشار قابل تنظیم: مهم‌ ترین عامل در انتخاب است. بسته به کاربرد، باید بازه فشار کاری سوئیچ، پایداری، دقت تنظیم و هیسترزیس (اختلاف نقطه قطع و وصل) را به دقت بررسی کنید.
• نوع ریست (دستی یا اتوماتیک): برخی سوئیچ‌ ها پس از تحریک به حالت اولیه باز می‌ گردند (اتوماتیک)، برخی نیاز به ریست دستی دارند. انتخاب نوع ریست بر اساس اهمیت ایمنی و الزامات نگهداری بسیار حیاتی است.
• نوع کنتاکت (SPDT، DPDT و غیره): نوع کنتاکت سوئیچ بسته به مدار کنترلی تعیین می‌ شود. انتخاب صحیح کنتاکت امکان سازگاری با انواع تابلو برق و PLC را فراهم می‌ کند.
• مشخصات الکتریکی کنتاکت: ماکزیمم جریان و ولتاژ قابل تحمل هر کنتاکت (مثلاً 220VAC/5A یا 24VDC/2A) باید مناسب بار الکتریکی سیستم باشد تا از بروز مشکلات الکتریکی و افزایش عمر دستگاه جلوگیری شود.
• سایز اتصال: انواع اتصال رزوه‌ای (1/4"، 1/2"، NPT، BSP و غیره) متناسب با خط فرآیندی و راحتی نصب باید انتخاب شود.
• متریال (بدنه و اتصال): جنس بدنه و اتصالات (استیل ضدزنگ، برنج، آلومینیوم، PVC و…) تاثیر زیادی بر مقاومت دستگاه در برابر خوردگی، فشار و دمای بالا دارد.
• دمای فرآیندی: اطمینان از تطابق بازه دمای مجاز سوئیچ با دمای سیال برای طول عمر و عملکرد پایدار ضروری است.
• درجه حفاظتی بدنه (IP):  سوئیچ باید بر اساس شرایط محیطی دارای درجه حفاظت متناسب (مانند IP65، IP66 یا IP68 برای فضاهای روباز یا محیط‌های مرطوب و غبارآلود) باشد.
• تاییدیه ضدانفجار (Ex): در محیط‌های با ریسک انفجار مانند پالایشگاه‌ ها و صنایع نفت و گاز، توجه به داشتن گواهینامه ضدانفجار (ATEX ،IECEx و…) الزامی است.

خرید سوئیچ اختلاف فشار از فروشگاه اینترنتی پیکاتک

سوئیچ اختلاف فشار یکی از اجزای کلیدی در افزایش ایمنی و دقت عملکرد سیستم‌های صنعتی و تاسیساتی است. انتخاب صحیح این قطعه، نقش بسزایی در کاهش ریسک و افزایش بهره‌وری دارد. با خرید از فروشگاه معتبر پیکاتک، علاوه بر اطمینان از کیفیت و اصالت کالا، از خدمات مشاوره تخصصی و گارانتی بهره‌مند خواهید شد. همین حالا جهت دریافت مشاوره تخصصی و ثبت سفارش، به فروشگاه ابزار دقیق پیکاتک مراجعه کنید و بهترین انتخاب را برای پروژه خود داشته باشید.

فروشگاه تخصصی ابزار دقیق پیکاتک با سال‌ ها تجربه در حوزه واردات و فروش تجهیزات ابزار دقیق، مرجعی مطمئن برای خرید انواع سوئیچ اختلاف فشار اصل و برندهای معتبر خارجی و داخلی محسوب می‌ شود. شما می‌ توانید با مراجعه به سایت پیکاتک، مشخصات فنی، قیمت و تصاویر هر مدل از سوئیچ اختلاف فشار را مشاهده و خرید خود را به‌ صورت آنلاین ثبت کنید. همچنین جهت کسب اطلاعات بیشتر در زمینه خرید و استعلام قیمت به روز سوئیچ اختلاف فشار با کارشناسان فروش ما به شماره تماس حاصل فرمایید.

سوالات متداول سوئیچ اختلاف فشار

سوئیچ اختلاف فشار چگونه کار می‌ کند؟

سوئیچ اختلاف فشار با مقایسه فشار بین دو نقطه و تشخیص رسیدن اختلاف فشار به مقدار تنظیم‌شده، مدار الکتریکی یا آلارم را فعال یا غیرفعال می‌ کند.

چه تفاوتی بین سوئیچ فشار و سوئیچ اختلاف فشار وجود دارد؟

سوئیچ فشار فقط یک نقطه فشار را می‌ سنجد؛ اما سوئیچ اختلاف فشار، اختلاف فشار بین دو نقطه مختلف را تشخیص می‌دهد و براساس آن عمل می‌ کند.

هیسترزیس در سوئیچ اختلاف فشار چیست و چه اهمیتی دارد؟

هیسترزیس (Hysteresis) به فاصله بین نقطه قطع و وصل شدن سوئیچ گفته می‌ شود. این ویژگی از خاموش و روشن شدن بیش از حد سوئیچ هنگام نوسان فشار جلوگیری می‌ کند و باعث افزایش عمر دستگاه می‌ شود.

چه عواملی در انتخاب رنج فشار مناسب موثرند؟

پارامترهایی مثل فشار کاری سیستم، نوع سیال (مایع یا گاز)، دمای فرآیندی و حساسیت فرایند در انتخاب رنج مناسب بسیار تاثیرگذار هستند.

آیا سوئیچ اختلاف فشار قابلیت کار با سیالات خورنده را دارد؟

بله، در مدل‌ هایی با بدنه و دیافراگم مقاوم در برابر خوردگی (مثلاً استیل ضدزنگ یا تانتالوم)، میتوان از سوئیچ اختلاف فشار برای سیالات خورنده نیز استفاده کرد.

چند نوع کنتاکت در سوئیچ اختلاف فشار وجود دارد و کاربرد آن‌ ها چیست؟

انواع رایج شامل SPDT ،DPDT و… است که بسته به سیستم کنترلی، تعداد و نحوه فرمان دادن به تجهیزات انتخاب می‌ شود.

تاییدیه ضدانفجار (Ex) در سوئیچ اختلاف فشار چه کاربردی دارد؟

در محیط‌هایی با گاز و بخارهای قابل اشتعال، داشتن تاییدیه ضدانفجار برای جلوگیری از آتش‌ سوزی و حفظ ایمنی الزامی است.

چرا توجه به درجه حفاظتی بدنه (IP) سوئیچ اهمیت دارد؟

در محیط‌های دارای گرد و غبار، آب یا شرایط جوی خاص، درجه IP مناسب، دوام و عملکرد صحیح سوئیچ را تضمین می‌کند.

سوئیچ اختلاف فشار چه کاربردهایی در صنایع دارد؟

پایش فیلترها، کنترل عملکرد پمپ و کمپرسور، سیستم‌ های گرمایش و سرمایش، ایمنی خطوط لوله و حفاظت از تجهیزات حساس.

تفاوت ریست دستی و اتوماتیک در سوئیچ اختلاف فشار چیست؟

در مدل با ریست دستی، پس از تحریک باید سوئیچ به صورت دستی بازگردانده شود؛ اما در مدل اتوماتیک، سوئیچ پس از رفع ایراد، خودکار مجدداً فعال می‌ شود.

چه زمانی نیاز به استفاده از سوئیچ اختلاف فشار ضدانفجار داریم؟

هرگاه محل نصب در منطقه خطرناک (مانند پالایشگاه، پتروشیمی و ایستگاه گاز) باشد، باید سوئیچ دارای تاییدیه ضدانفجار باشد.
