شیر پروانه ای اهرمی

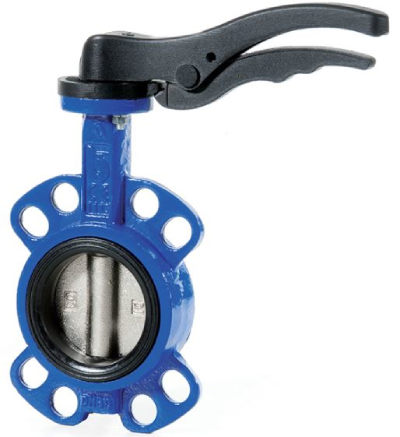

شیر پروانه‌ای اهرمی (Lever Butterfly Valve) یکی از پرکاربردترین مدل‌ های شیرآلات صنعتی ربع گرد (Quarter turn) است که عملیات قطع و وصل جریان سیال را انجام می‌ دهد. این محصول بیشتر حداکثر تا سایز 10 اینچ با عملگر دستی اهرمی (Lever/Handle) عرضه می‌ شود و به‌ دلیل عملکرد کاملاً مکانیکی و بی‌ نیاز از انرژی برق یا هوای فشرده، در بسیاری از خطوط انتقال، سیستم‌ های تصفیه آب، صنایع شیمیایی و واحدهای تأسیسات، به‌ عنوان گزینه‌ای اقتصادی و قابل اعتماد شناخته می‌ شود.

عملکرد شیر پروانه‌ای اهرمی به‌ گونه‌ای است که با حرکت 90 درجه‌ ای اهرم، دیسک داخلی شیر هم‌ جهت با لوله یا عمود بر خط سیال قرار گرفته و به‌ سادگی عمل باز یا بسته شدن جریان را امکان‌ پذیر می‌ سازد. این ویژگی نه تنها تسریع در پروسه راه‌اندازی و توقف جریان را به همراه دارد، بلکه باعث سهولت کاربری و کاهش خطاهای اپراتوری در محیط‌های صنعتی می‌ شود.

از نقاط قوت شیر پروانه‌ای اهرمی میتوان به حجم کم، نصب آسان، هزینه نگهداری پایین و قابلیت استفاده در فضاهای محدود اشاره کرد. بدنه و اجزای داخلی این شیرها بسته به نیاز پروژه می‌ تواند از جنس استیل، چدن یا آلیاژهای دیگر انتخاب شود تا دوام و مقاومت مناسبی در برابر فشار و دمای کاری داشته باشد. .

شیر پروانه ای اهرمی یا اهرم دار انتخابی مقرون‌ به‌ صرفه، سریع و کارآمد برای کنترل جریان در طیف وسیعی از کاربردهای صنعتی به شمار می‌ رود و به علت دوام بالا و سادگی عملکرد، نزد مهندسان و مدیران پروژه بسیار محبوب است. در ادامه این مقاله از پیکاتک به راهنمایی جامع خرید شیر پروانه ای دستی اهرمی می پردازیم.

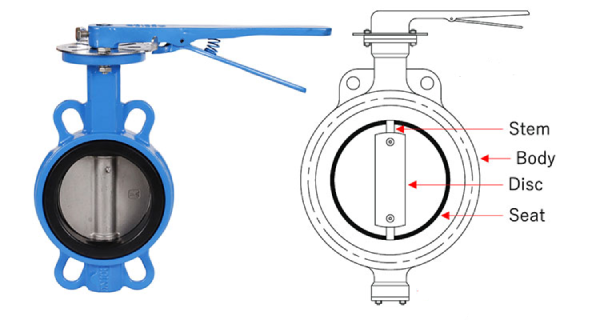

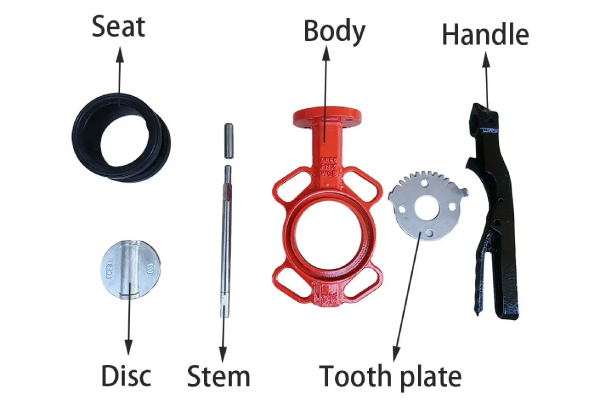

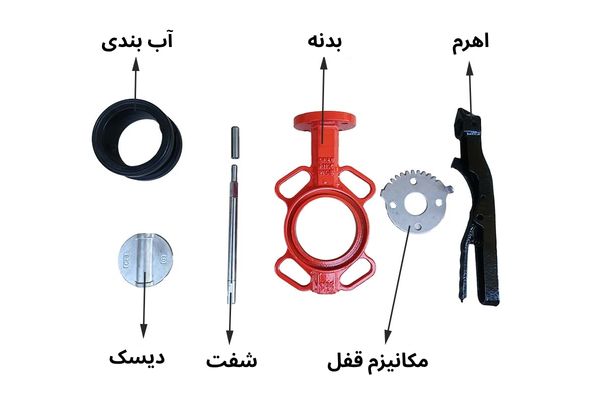

اجزای اصلی شیر پروانه ای اهرمی



شیر پروانه‌ای اهرمی ساختاری ساده دارد که هرکدام از اجزای آن نقش کلیدی در عملکرد دقیق، ایمن و پایدار شیر ایفا می‌ کنند. بررسی دقیق این اجزا به شرح زیر است:

بدنه (Body)

بدنه اصلی‌ ترین بخش شیر بوده و وظیفه تحمل فشار، قرارگیری اجزای متحرک و محافظت از مجموعه را برعهده دارد. بسته به نوع کاربرد و سیال عبوری، بدنه می‌ تواند از متریال‌هایی مانند چدن داکتیل (Ductile Iron)، فولاد کربنی یا استنلس استیل (Stainless Steel) ساخته شود. انتخاب جنس بدنه بر اساس مقاومت در برابر خوردگی، فشار کاری و شرایط محیطی صورت می‌ گیرد تا طول عمر شیر تضمین گردد.



دیسک (Disc)

دیسک مرکز فرآیند قطع و وصل جریان است و در حین چرخش با زاویه 90 درجه، مسیر را باز یا مسدود می‌ کند. دیسک معمولاً از استیل ضدزنگ برای مقاومت بالا یا از چدن با روکش مناسب جهت پوشش ضد خوردگی ساخته می‌ شود. طراحی اصولی دیسک باعث کاهش افت فشار و افزایش راندمان شیر می‌ گردد.



آب‌ بندی (Seat)

آب‌ بند یا سیت شیر پروانه‌ای همان ناحیه‌ای است که دیسک روی آن می‌ نشیند تا آب‌ بندی کامل جریان تضمین شود و از نشت سیال جلوگیری گردد. متریال سیت براساس نوع سیال، دما و فشار کاری انتخاب می‌ شود؛ جنس‌ های رایج شامل EPDM، NBR، PTFE (تفلون)، لاستیک سیلیکونی و وایتون هستند. انتخاب درست متریال سیت تأثیر زیادی بر عمر مفید و کارایی شیر خواهد داشت.



شیر پروانه ای اهرمی

استم (Stem)

محور یا شافت، وظیفه انتقال نیروی چرخش اهرم به دیسک را بر عهده دارد. این قطعه باید استحکام بالا داشته باشد, به گونه‌ای که در برابر فشار کاری، تنش مکانیکی و حتی مواد خورنده مقاومت کند. محور از فولاد آلیاژی یا استیل ضدزنگ انتخاب می‌ شود تا عملکرد شیر همیشه روان و دقیق باشد.



اهرم (Handle / Lever)

اهرم یا  دسته، رابط میان اپراتور و شیر است. کاربر با حرکت ساده و ارگونومیک این دسته، به راحتی وضعیت باز یا بسته شیر را تعیین می‌ کند. طراحی اهرم معمولاً به گونه‌ای است که با یک چرخش 90 درجه، بتوان مسیر جریان را کاملاً باز یا مسدود نمود.



مکانیزم قفل (Locking Mechanism)

در بسیاری از مدل‌ های شیر پروانه‌ای اهرمی، یک سیستم قفل‌ دار تعبیه شده تا پس از تنظیم وضعیت باز یا بسته، امکان تثبیت اهرم فراهم گردد. این مکانیزم از تغییر ناخواسته وضعیت شیر به واسطه ضربه یا لرزش خطوط جلوگیری می‌ کند و ضریب ایمنی عملکرد را به طرز چشمگیری افزایش می‌ دهد.



مکانیزم قفل (Locking Mechanism)


مزایای شیر پروانه ای اهرمی



شیر پروانه‌ای اهرمی یکی از پرمصرف‌ ترین و مقرون‌ به‌ صرفه‌ ترین انواع شیرآلات صنعتی قطع و وصل جریان است که به دلیل ویژگی‌ های کاربردی و طراحی ساده، در بسیاری از پروژه‌ های صنعتی و تأسیسات مورد توجه قرار گرفته است. برخی از مهمترین مزایای این دسته از شیرآلات عبارتند از:

  • عملکرد سریع و آسان: استفاده از اهرم دستی باعث می‌ شود شیر در کمتر از چند ثانیه با انجام یک حرکت چرخشی ۹۰ درجه کاملاً باز یا بسته شود. این ویژگی، کنترل جریان را بسیار ساده و قابل اعتماد می‌ کند و باعث تسریع عملیات بهره‌ برداری و افزایش ایمنی اپراتور می‌ گردد.
  • قیمت اقتصادی: در مقایسه با شیرآلات برقی و پنوماتیکی یا حتی برخی انواع شیرهای کشویی و توپی، شیر پروانه‌ای اهرمی از نظر قیمت اولیه و هزینه نگهداری بسیار مقرون‌ به‌ صرفه است. این موضوع گزینه را برای پروژه‌ های بزرگ و مصرف بالا ایده‌آل می‌ سازد.
  • نصب و نگهداری آسان: به دلیل طراحی جمع‌ و جور و وزن سبک، نصب این نوع شیرها بر روی خطوط لوله بسیار راحت و بدون نیاز به ابزار و تجهیزات خاص انجام می‌ شود. این مزیت به کوتاه شدن زمان و کاهش هزینه‌های نصب و راه‌اندازی کمک می‌ کند.
  • اشغال فضای کم: ساختار فشرده و ابعاد کوچک شیر پروانه‌ای اهرمی، امکان استفاده در فضاهای محدود و سیستمی را فراهم می‌ کند که ابعاد مجموعه تأسیسات اهمیت بالایی دارد.
  • مقاومت بالا در برابر خوردگی: بسته به نوع متریال بدنه و دیسک، شیر پروانه‌ای اهرمی می‌ تواند مقاومت مناسبی در برابر مواد شیمیایی، آب، سیالات خورنده و حتی رسوبات معمول خطوط آب و فاضلاب از خود نشان دهد.
  • قابلیت قفل‌ کردن اهرم: در بسیاری از مدل‌ های اهرمی، مکانیزم قفل‌ دار برای تثبیت وضعیت باز یا بسته وجود دارد. این ویژگی از تغییر ناخواسته وضعیت شیر ناشی از ارتعاش یا اشتباه اپراتوری جلوگیری می‌‌ کند.
  • افت فشار پایین: طراحی دیسک و مسیر عبور سیال در شیر پروانه‌ ای به گونه‌ای است که افت فشار بسیار کم ایجاد می‌ شود و راندمان سیستم تا حد زیادی حفظ می‌ شود.
  • سازگاری با انواع سیالات: شیر پروانه‌ای اهرمی را میتوان با متریال و آب‌ بندهای مختلف متناسب با سیالات گوناگون (آب، هوا، گاز، اسید، روغن و…) سفارش و استفاده کرد.



مزایای شیر پروانه ای اهرمی

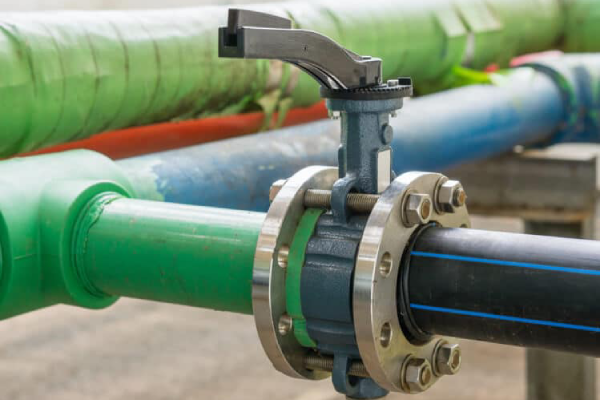

کاربردهای شیر پروانه ای اهرمی



  • صنایع نفت، گاز و پتروشیمی
  • صنایع آب و فاضلاب
  • صنایع شیمیایی و فرآوری
  • سیستم‌ های آبیاری کشاورزی
  • صنایع دریایی و کشتی‌ سازی
  • صنایع غذایی و دارویی

کاربردهای شیر پروانه ای اهرمی

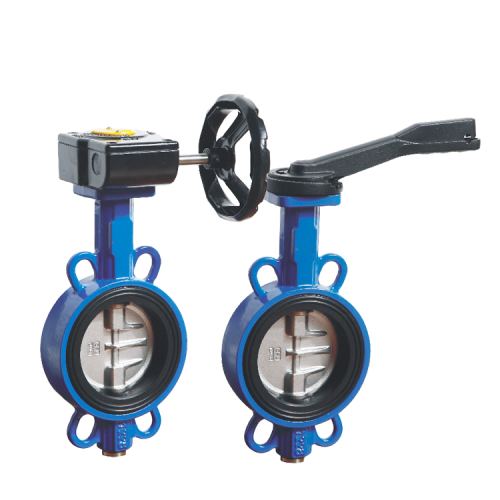

تفاوت شیر پروانه ای اهرمی با گیربکسی



شیر پروانه‌ ای از نظر مکانیزم باز و بسته شدن به دو نوع اصلی اهرم دستی (Lever Operated) و گیربکسی (Gear Operated) تقسیم می‌ شود. هرکدام برای محدوده خاصی از سایزها و شرایط عملکردی مناسب هستند و انتخاب درست آن‌ها تاثیر مهمی در کارایی سیستم و راحتی اپراتور دارد.

در این مدل، باز و بسته کردن شیر به وسیله یک اهرم دستی انجام می‌شود. اپراتور کافی است دسته را تا زاویه 90 درجه بچرخاند تا دیسک داخل شیر باز یا بسته شود. این مکانیزم برای سایزهای کوچک تا متوسط (معمولاً تا 4 اینچ) ایده‌ آل است زیرا گشتاور مورد نیاز برای حرکت دیسک پایین بوده و کاربر به راحتی و تنها با نیروی دست می‌تواند شیر را کنترل کند.

در مقابل، شیر پروانه‌ای گیربکسی برای سایزهای بزرگ‌ تر طراحی شده است. با افزایش سایز شیر و قطر دیسک، نیروی گشتاور (Torque) لازم برای غلبه بر فشار سیال و حرکت مجرابند به طور چشمگیری افزایش می‌ یابد. در این شرایط، استفاده از اهرم دستی محدودیت پیدا می‌ کند و باز و بسته کردن شیر برای اپراتور، خصوصاً در فشارهای کاری بالا، بسیار دشوار و گاهی غیرممکن خواهد شد.

در شیر گیربکسی، یک جعبه‌ دنده (Gearbox) بر روی شیر نصب می‌ شود که نیروی ورودی اپراتور را چند برابر کرده و انتقال آن به شفت و دیسک را آسان می‌ کند. کافی است کاربر با چرخاندن یک فرمان یا فلایویل، بدون نیاز به فشار زیاد، شیر را به آرامی باز یا بسته کند. این مکانیزم به ویژه در سایزهای بالاتر از 4 اینچ حتی تا 48 اینچ مورد استفاده قرار می‌ گیرد.

مزایای استفاده از گیربکس در سایزهای بزرگ

  • سهولت عملکرد: باز و بسته کردن شیر با فشار کم و کنترل بیشتر
  • ایمنی اپراتور: عدم ایجاد خستگی و کاهش خطر در هنگام عملکرد دستی
  • دقت در کنترل: امکان توقف در موقعیت‌های مختلف برای کنترل دقیق‌تر دبی
  • افزایش دوام: فشار کمتر بر روی شفت و آب‌بند شیر، کاهش استهلاک قطعات

تفاوت شیر پروانه ای اهرمی با گیربکسی


نکات مهم انتخاب شیر پروانه ای اهرمی



در هنگام خرید و انتخاب شیر پروانه‌ای اهرمی برای خطوط فرآیندی، تأسیسات، پروژه‌های آب و فاضلاب و کاربردهای صنعتی، توجه به چند نکته کلیدی می‌ تواند باعث افزایش بازدهی، طول عمر و کاربری بی‌دردسر گردد. موارد زیر اصلی‌ ترین پارامترهای فنی و اجرایی هستند که باید به آن‌ ها توجه ویژه‌ای داشت:

  • برند سازنده (شیر پروانه ای اهرمی میراب، شیر پروانه ای اهرمی فاراب، کیسون و ...)
  • نوع اتصال (ویفری و لاگ) و سایز آن
  • سایز شیر
  • متریال (بدنه و دیسک)
  • دمای کاری
  •  کلاس فشاری

در نهایت، شما با انتخاب دقیق برند، نوع اتصال، سایز، متریال، دمای کاری و کلاس فشار می‌ توانید بهترین مدل شیر پروانه‌ای اهرمی را متناسب با نیاز پروژه و با کمترین دغدغه از نظر عملکرد و نگهداری تهیه نمایید. سفارش از فروشگاه‌ پیکاتک و دریافت مشاوره تخصصی پیش از خرید می‌ تواند احتمال بروز خطا و هزینه‌ های اضافی را به حداقل برساند.




راهنمای خرید شیر پروانه ای اهرمی از فروشگاه ابزاردقیق پیکاتک



پیکاتک به عنوان یکی از معتبرترین فروشگاه‌های تخصصی در زمینه ابزار دقیق و شیرآلات صنعتی، با سابقه‌ای درخشان در تأمین تجهیزات مهندسی، توانسته است اعتماد بسیاری از فعالان حوزه آب، نفت، گاز، صنایع غذایی و دارویی، ساختمان و کشاورزی را جلب کند.

پیکاتک با تکیه بر تیم پشتیبانی فنی مجرب و همکاری با برندهای معتبر داخلی و خارجی، انتخابی مطمئن برای تهیه انواع شیر پروانه‌ای اهرمی و دیگر تجهیزات صنعتی است. جهت دریافت مشاوره تخصصی رایگان و اطلاع از لیست قیمت به‌ روز شیر پروانه ای اهرمی، می‌ توانید با کارشناسان فروش پیکاتک به شماره  88109770-021 تماس بگیرید.



مراحل خرید شیر پروانه‌ای اهرمی از پیکاتک

  • مشاهده محصولات: وارد سایت پیکاتک شوید و در دسته‌بندی شیر پروانه‌ای اهرمی، مدل‌ های موجود را بر اساس برند، سایز، جنس بدنه و نوع اتصال مشاهده کنید.
  • بررسی مشخصات فنی: برای هر محصول، جدول مشخصات کامل شامل ابعاد، متریال، دمای کاری، فشار مجاز، نوع آب‌ بند و … درج شده است. تمام اطلاعات لازم برای انتخاب صحیح را به طور شفاف خواهید دید.
  • دریافت مشاوره: چنانچه در انتخاب مدل مناسب تردید دارید یا برای کارشناسی پروژه نیاز به راهنمایی تخصصی دارید، می‌توانید با کارشناسان پیکاتک از طریق تماس تلفنی، واتساپ یا ثبت درخواست مشاوره ارتباط برقرار کنید.
  • ثبت سفارش: پس از انتخاب مدل موردنظر، می‌ توانید به صورت اینترنتی سفارش خود را ثبت و پرداخت را انجام دهید. امکان پرداخت در محل و تحویل حضوری نیز برای برخی از سفارش‌ ها وجود دارد.
  • تحویل در کوتاه‌ ترین زمان: محصول شما پس از آماده‌ سازی و بسته‌ بندی، به وسیله پیک یا باربری مطمئن در سریع‌ ترین زمان به آدرس شما ارسال می‌ شود.

سوالات متداول شیر پروانه ای اهرمی



شیر پروانه‌ای اهرمی چیست و چه تفاوتی با سایر شیرآلات دارد؟

شیر پروانه‌ای اهرمی (lever butterfly valve) یک شیر قطع و وصل جریان است که با گردش یک دسته/اهرم به ‌صورت 90 درجه، دیسک داخلی را در مسیر سیال باز یا بسته می‌ کند. تفاوت مهم آن با شیرهای کشویی یا توپی، ساختار ساده، ابعاد کم، سرعت عملکرد بالا و قیمت اقتصادی‌ تر است.



آیا شیر پروانه‌ای اهرمی برای سیالات خورنده یا بهداشتی مناسب است؟

بله، به شرط انتخاب متریال مناسب: برای سیالات خورنده یا بهداشتی “استنلس استیل” و آب‌ بندهای مخصوص (تفلون یا وایتون) توصیه می‌ شود. در صنایع غذایی و دارویی نیز انواع استیل بهداشتی با سطوح صاف و قابل شستشو مناسب هستند.



چه نوع اتصال‌ هایی برای شیر پروانه‌ای اهرمی وجود دارد؟

شیرهای پروانه‌ای اهرمی به دو صورت اتصال ویفری (Wafer) و لاگ (Lug) تولید می‌شوند. اتصال ویفری بین دو فلنج قرار می‌ گیرد و با پیچ بسته می‌ شود؛ اتصال لاگ علاوه بر نگهداری بین فلنج‌ ها، اجازه باز و بسته کردن یک طرف خط لوله بدون توقف کل خط را فراهم می‌ کند.



آیا امکان نصب قفل روی دسته اهرمی وجود دارد؟

بله، بیشتر مدل‌ های شیر پروانه‌ای اهرمی، مکانیزم قفل‌ کن دارند تا با یک پین یا قفل، موقعیت باز یا بسته ثابت شود و از باز و بسته شدن ناخواسته جلوگیری گردد.



شیر پروانه‌ای اهرمی برای چه سیالاتی مناسب است؟

آب، هوا، فاضلاب، سیالات شیمیایی ملایم، روغن، بخار و حتی برخی اسیدها و بازها با انتخاب متریال مناسب قابل استفاده است. توصیه می‌شود برای سیالات خاص با کارشناسان پیکاتک مشاوره کنید.
