"پرشر سوئیچ گاز"

پرشر سوئیچ گاز

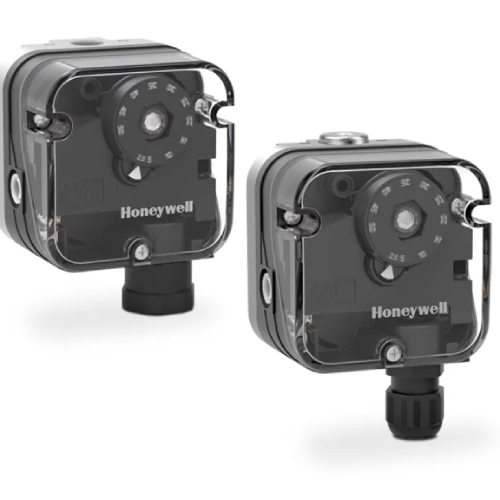

پرشر سوئیچ یا سوئیچ فشار گاز (Gas pressure switch) یکی از تجهیزات کنترلی و ایمنی محسوب می شود که فشار گاز در خطوط لوله یا مخازن را پایش کرده و در صورت رسیدن فشار به مقدار مشخص (Set Point)، یک کنتاکت الکتریکی را قطع یا وصل می‌ نماید. این عملکرد موجب کنترل خودکار تجهیزات مثل پمپ‌ها، کمپرسورها و آلارم‌ ها می‌ شود.

پرشر سوئیچ گاز وظیفه ارسال فرمان قطع یا وصل به سایر تجهیزات مانند پمپ ها را به عهده دارد و تنها با سیالات گازی  در انواع سیستم‌ های گرمایشی، پالایشگاه‌ ها، کمپرسورها، خطوط انتقال گاز، صنایع شیمیایی مورد استفاده قرار می گیرد.

با استفاده از این سوئیچ فشار، در فشار بیش از حد ست پوینت برای مثال مشعل یا پمپ قطع می‌ شود و در فشار کمتر از ست پوینت، ممکن است مدار وصل گردد تا سیستم فعال بماند. به عنوان مثال در سیستم‌ مشعل، پرشر سوئیچ فشار گاز را اندازه‌ گیری کرده و اگر فشار کمتر از حد مجاز باشد، مشعل را خاموش می‌ کند تا از نشت یا خطر انفجار جلوگیری شود. این مقاله ضمن معرفی، کارکرد، انواع، کاربردها، مزایا و نکات خرید پرشر سوئیچ گاز به مشتریان کمک می کند تا بهترین محصول را بر اساس نیازهای فنی و بودجه پروژه خود انتخاب نمایند.

پادکست شنیدنی آشنایی با پرشرسوئیچ گاز

پرشر سوئیچ گاز چگونه کار می‌ کند؟

پرشر سوئیچ گاز یکی از تجهیزات ایمنی بسیار مهم در سیستم‌ های گازی مانند مشعل‌ها، بویلرها، کوره‌ ها و دیگ‌ های بخار است. وظیفه اصلی این قطعه، کنترل و نظارت بر فشار گاز ورودی به سیستم و جلوگیری از کارکرد در شرایط ناایمن است. پرشر سوئیچ گاز می‌ تواند به دو صورت عمل کند. سوئیچ فشار پایین (Low Pressure Switch) در صورتی که فشار از حد مجاز پایین‌ تر رود، مدار را قطع می‌ کند و سوئیچ فشار بالا (High Pressure Switch) اگر فشار از حد تعیین‌شده بالاتر رود، مدار را قطع می‌ کند.

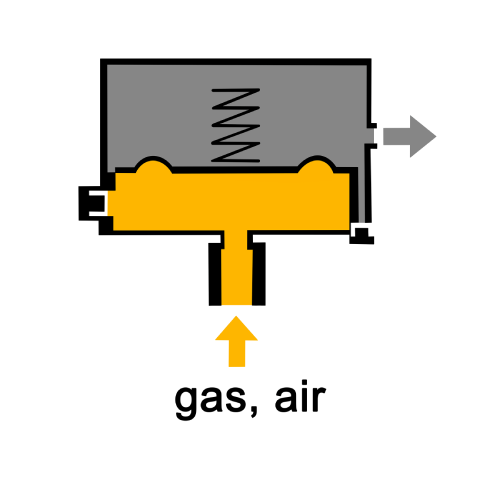

در سوئیچ فشار گاز، سیال گازی وارد محفظه سوئیچ شده و به دیافراگم منتقل می‌ شود. دیافراگم تحت تأثیر فشار گاز به سمت فنر فشرده می‌ شود و اگر نیروی فشار گاز از نیروی فنر بیشتر شود (یا کمتر، بسته به نوع سوئیچ)، دیافراگم حرکت کرده و باعث جابه‌جایی کنتاکت‌ ها می‌ شود.

بسته به طراحی سوئیچ، با افزایش یا کاهش فشار از حد تنظیم‌شده، کنتاکت باز (NO) بسته یا کنتاکت بسته (NC) باز می‌ شود که این تغییر وضعیت باعث فعال شدن هشدار یا قطع مدار کنترل (مانند قطع مشعل)  خواهد شد. وقتی فشار به محدوده مجاز بازگردد، دیافراگم به حالت اولیه برگشته و سوئیچ مجدداً وضعیت کنتاکت‌ ها را به حالت قبلی بازمی‌ گرداند (در برخی مدل‌ ها نیاز به ریست دستی است). عملکرد کلی پرشر سوئیچ گاز به شرح زیر است:

• سنجش فشار موجود در سیستم توسط المنت حسگر داخلی
• مقایسه فشار اندازه‌گیری شده با مقدار تنظیم شده
• ارسال سیگنال قطع یا وصل، در صورت بالا یا پایین بودن فشار از مقدار تنظیم شده

انواع پرشر سوئیچ گاز

پرشر سوئیچ های گاز بر اساس عملکرد، خروجی، قابلیت تنظیم، برندها و بسیاری موارد دیگر در انواع مختلفی تولید می شوند. در ادامه به بررسی انواع پرشر سوئیچ گاز می پردازیم:

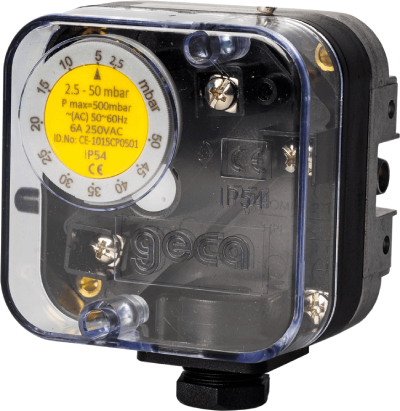

• پرشر سوئیچ گاز دیافراگمی (Diaphragm Gas Pressure Switch): این مدل دارای یک دیافراگم انعطاف‌ پذیر است که با تغییر فشار گاز دفرمه می‌ شود و سوئیچ قطع/وصل می‌ کند. سوئیچ فشار دیافراگمی با حساسیت و عمر بالا، مناسب فشارهای پایین است و در سیستم‌ های گرمایشی، بویــلرها، کنترل فشار گاز شهری مورد استفاده قرار می گیرد.
• پرشر سوئیچ گاز پیستونی (Piston Gas Pressure Switch): در این مدل یک پیستون در اثر فشار گاز جابه‌ جا شده و سوئیچ را فعال/غیرفعال می‌ کند. این تجهیز مناسب فشارهای متوسط تا بالا، مقاوم‌ تر در برابر آلودگی و چگالی گاز است و در کمپرسورها، سیستم‌ های صنعتی و خطوط انتقال گاز به کار می رود.
• پرشر سوئیچ گاز دیجیتال (Digital/Electronic Gas Pressure Switch): این مدل دارای سنسور الکترونیکی با رله خروجی و نمایشگر دیجیتال است که مزایایی نظیر دقت بسیار بالا، امکانات تنظیم ساده، قابلیت تنظیم هیسترزیس و نمایش فشار را ارائه می دهد.
• پرشر سوئیچ گاز ضد انفجار (Explosion-Proof Gas Pressure Switch): این پرشر سوئیچ دارای محفظه مقاوم در برابر انفجار و مناسب مکان‌ های پرخطر است و با تأییدیه های ATEX/IECEx در صنایع نفت و گاز، پتروشیمی، پالایشگاه‌ ها استفاده می شود.

مهم‌ترین کاربردهای پرشر سوئیچ گاز

پرشر سوئیچ گاز به عنوان یکی از تجهیزات ایمنی و حفاظتی در صنایع گوناگونی کاربرد دارد. برخی از رایج‌ ترین کاربردهای پرشر سوئیچ گاز عبارتند از:

• کنترل سیستم‌های گرمایشی (شوفاژ و بویلرها)
• خطوط انتقال و توزیع گاز شهری و صنعتی
• سیستم‌ های تهویه مطبوع (HVAC)
• پالایشگاه نفت و گاز
• پایش و حفاظت سیلندرهای گاز و مخازن فشار بالا
• ایمنی و کنترل کمپرسورها
•  سیستم‌ های هیدرولیک و پنوماتیک
• مشعل‌ ها و سیستم‌ های گرمایش
• مانیتورینگ و هشدار نشتی یا افت فشار در خطوط لوله گاز
• کارخانه‌های تولید مواد شیمیایی و پتروشیمی

چرا استفاده از سوئیچ فشار گاز مهم است؟

• حفظ ایمنی و جلوگیری از حوادث: اولین نقش سوئیچ فشار گاز، حفاظت از جان انسان‌ ها، تجهیزات و محیط زیست است. این سوئیچ‌ ها از بروز خطراتی چون انفجار، آتش‌ سوزی و نشت گاز جلوگیری می‌ کنند. اگر فشار گاز از حد مجاز بیشتر یا کمتر شود، سوئیچ به طور هوشمندانه سیستم را قطع یا آلارم می‌ دهد.
• افزایش طول عمر تجهیزات: کارکرد تجهیزات گازی مثل بویلرها، کمپرسورها، مشعل‌ها و خطوط انتقال با فشار مناسب، فرسایش قطعات را به میزان چشمگیری کاهش می‌ دهد و مانع خرابی‌ های ناگهانی و هزینه‌ های سنگین تعمیرات می‌ شود.
• تضمین عملکرد مطلوب و پایدار: فشار نامناسب گاز می‌ تواند روند تولید، کیفیت محصول یا حتی تأمین انرژی را مختل کند. سوئیچ فشار گاز باعث می‌شود دستگاه‌ها فقط در فشارهای مجاز کار کنند و عملکرد سیستم همواره پایدار باشد.
• قطع جریان در فشار نامناسب: این سوئیچ تا زمانی که فشار گاز یا هوا در محدوده ایمن نباشد، اجازه روشن شدن مشعل یا سیستم را نمی‌ دهد. اگر فشار کم باشد، سوئیچ قطع کرده و جلوی روشن شدن و احتمال نشت یا انفجار را می‌ گیرد؛ اگر فشار بیش از حد باشد، سیستم را خاموش می‌ کند تا از آسیب جدی جلوگیری کند.
• پاسخ‌ دهی سریع و خودکار به تغییرات فشار: به جای نیاز به مداخله انسانی، سوئیچ فشار گاز به صورت اتوماتیک در زمان وقوع خطر واکنش نشان داده و فرایند را کنترل یا امن می‌ سازد.
• رعایت استانداردها و الزامات قانونی: بسیاری از صنایع (مثل نفت، گاز، پتروشیمی) ملزم به رعایت استانداردها و دستورالعمل‌ های ایمنی هستند. استفاده از سوئیچ فشار گاز، یکی از پیش‌ نیازهای اخذ مجوز و رعایت مقررات HSE است.

مقایسه پرشر سوئیچ گاز با پرشر سوئیچ مایع

انتخاب پرشر سوئیچ مناسب برای کاربرد مورد نظر، یک گام اساسی در طراحی، نصب و نگهداری سیستم های صنعتی و کنترلی است. تفاوتهای اساسی بین پرشر سوئیچ گاز و پرشر سوئیچ مایع، نه تنها در نوع سیالی که با آن سروکار دارند، بلکه در ساختار داخلی، متریال به کار رفته، حساسیت، دقت و ملاحظات ایمنی آنها نهفته است.

فروشگاه آنلاین ابزار دقیق پیکاتک با ارائه طیف وسیعی از پرشر سوئیچ های گاز و مایع از برندهای معتبر جهانی و داخلی، آماده است تا نیازهای پروژه های شما را برآورده سازد. کارشناسان مجرب ما همواره آماده ارائه مشاوره تخصصی و راهنمایی شما در انتخاب بهترین و مناسب ترین پرشر سوئیچ برای کاربرد خاص شما هستند.

برندهای معتبر پرشر سوئیچ گاز

• پرشر سوئیچ گاز ویکا WIKA
• پرشر سوئیچ گاز ساگینومیا Saginomiya
• پرشر سوئیچ دانگز DUNGS

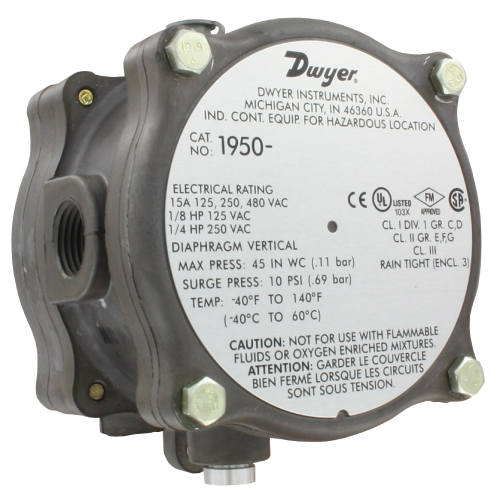

• پرشر سوئیچ گاز دوایر DWYER
• پرشر سوئیچ گاز هانیول Honeywell
• پرشر سوئیچ گاز Kromschroder
• پرشر سوئیچ گاز ASHCROFT
• پرشر سوئیچ گاز Danfoss
• پرشر سوئیچ گاز UE

نکات کلیدی خرید پرشر سوئیچ گاز

در فرآیند خرید پرشر سوئیچ گاز نکات کلیدی زیر را در نظر بگیرید:

• وضعیت محصول (نو یا کارکرده/دست دوم): همیشه سعی کنید پرشر سوئیچ گاز را به صورت آکبند و با گارانتی معتبر تهیه نمایید. محصولات دست دوم ممکن است دقت و ایمنی کافی را نداشته باشند و سابقه کارکرد نامشخصی داشته باشند که برای سیستم‌ های حساس توصیه نمی‌ شود.
• برند سازنده و اعتبار تجاری: انتخاب برندهای معتبر بین‌المللی مانند WIKA، Danfoss، Honeywell، Ashcroft، Baumer و … تضمین کیفیت، طول عمر و خدمات پس از فروش مطمئن‌ تر را در پی خواهد داشت. برندهای مطرح معمولاً دارای تأییدیه‌های ایمنی و استانداردهای جهانی هستند.
• واحد اندازه‌گیری فشار: دقت کنید واحد اندازه‌گیری فشار سوئیچ با نیاز محل نصب هماهنگ باشد (مانند bar، psi، mbar یا Pa). این موضوع در دقت محاسبات و جلوگیری از اشتباه نصب تأثیرگذار است.
• محدوده فشار کاری (حداقل و حداکثر فشار قابل تنظیم): حتماً بازه فشار قابل تنظیم پرشر سوئیچ را با نیاز خط یا تجهیز مطابقت دهید. انتخاب سوئیچی که دقیقا رنج فشار لازم را تامین کند (نه کمتر و نه بیشتر)، هم عمر تجهیز را افزایش می‌ دهد و هم از خطا یا خطرهای احتمالی جلوگیری خواهد کرد.
• نوع ریست (دستی یا اتوماتیک): نوع ریست پرشر سوئیچ بر اساس کاربرد تعیین می‌ شود؛ مدل‌ های دستی اغلب برای ایمنی بالاتر و نیاز به بازبینی انسانی مناسب‌اند، در حالی‌که نوع اتوماتیک در خطوط پیوسته و فرآیندهای بدون اپراتور پیشنهاد می‌ شود.
• نوع کنتاکت (SPDT، DPDT، SPST و غیره): نوع و تعداد کنتاکت‌های خروجی سوئیچ فشار باید با مدار فرمان یا سیستم کنترلی شما سازگاری داشته باشد. مدل‌های SPDT و DPDT امکانات گسترده‌تری برای اتصال هم‌ زمان به چند مدار را ایجاد می‌کنند.
• جنس بدنه: متریال بدنه و اتصال باید با نوع گاز، میزان خورندگی، رطوبت و شرایط سیال کاملاً سازگار باشد. پرشر سوئیچ‌های با بدنه استنلس استیل یا آلیاژهای مقاوم، برای محیط‌های صنعتی یا گازهای خورنده توصیه می‌ شوند.
• مشخصات الکتریکی کنتاکت‌ ها: حتماً آمپر، ولتاژ مجاز و نوع جریان (AC یا DC) قابل تحمل توسط کنتاکت را بررسی کنید تا با تابلو برق و کنترلرهای مدار شما هماهنگ باشد و از آسیب به تجهیزات جلوگیری شود.
• سایز و نوع اتصال فرآیندی: سایز اتصال (به طور معمول ¼ اینچ یا ½ اینچ NPT یا BSP) باید با تجهیزات موجود در سیستم شما مطابقت داشته باشد. تطابق سایز اتصال، نصب آسان‌ تر و عملکرد پایدارتر را تضمین می‌ کند.
• محدوده دمای کاری فرآیند: پرشر سوئیچ باید قادر باشد در بازه دمای محیط و دمای فرآیند به درستی و بدون خطا کار کند. دمای بالا یا پایین می‌تواند موجب کاهش عمر یا اختلال عملکرد تجهیز شود.
• درجه حفاظت بدنه (IP Rating): اگر پرشر سوئیچ در محیط صنعتی، گرد و غبار یا فضای باز نصب می‌ شود، حتماً به درجه حفاظتی IP دستگاه توجه داشته باشید (مثلاً IP65 یا IP66)، تا در مقابل نفوذ آب و گرد و غبار مقاوم باشد.
• تاییدیه یا گواهینامه ضدانفجار (Explosion Proof / Ex): برای نصب در مناطق مستعد گازهای قابل اشتعال یا محیط‌ های طبقه‌بندی‌ شده، پرشر سوئیچ باید دارای تأییدیه ضدانفجار (مانند ATEX، IECEx) باشد تا بالاترین ایمنی را تضمین کند.

خرید پرشر سوئیچ گاز از فروشگاه ابزاردقیق پیکاتک

فروشگاه پیکاتک یک استارتاپ تخصصی در حوزه خرید و فروش آنلاین تجهیزات ابزار دقیق، پایپینگ، شیرآلات صنعتی و اتصالات است که با در نظر گرفتن نیازهای صنایع نفت، گاز، پتروشیمی، نیروگاهی، فولاد و... فعالیت می‌ کند. سرویس خرید آنلاین پیکاتک همراه با دسته‌بندی‌ های متنوع و امکان مقایسه محصولات در وب‌ سایت ارائه شده است. خدماتی مانند خرید اقساطی و دریافت اعتبار نیز در این پلتفرم دیده می‌ شود.

فروشگاه اینترنتی ابزاردقیق پیکاتک طیف گسترده ای از تجهیزات اندازه گیری فشار از جمله پرشر سوئیچ گاز را از برندهای متنوع با قیمت مناسب و ارسال به سراسر کشور به فروش می رساند. جهت کسب اطلاعات فنی بیشتر، بازدید از محصولات انبار و استعلام قیمت به روز پرشر سوئیچ گاز با کارشناسان فروش ما به شماره  88109770-021 تماس بگیرید.

سوالات متداول

۱. پرشر سوئیچ گاز برای چه محدوده فشاری مناسب است و چطور باید انتخاب شود؟

پاسخ:

هر پرشر سوئیچ گاز دارای محدوده فشار کاری مشخص (Minimum & Maximum Pressure) است. برای انتخاب باید مقدار فشار کاری خط گاز دستگاه یا سیستم را بدانید و سوئیچی را انتخاب کنید که رنج تنظیم آن، کاملاً فشار مورد نیاز شما را پوشش دهد؛ همچنین باید دقت و تیپ سوئیچ (دیفرانسیلی یا ساده) متناسب با حساسیت کاربری انتخاب شود.

۲. تفاوت پرشر سوئیچ گاز با پرشر سوئیچ هوا یا مایع در چه چیزی است؟

پاسخ:

پرشر سوئیچ گاز معمولاً با دقت بالاتر، سازگار با محیط غیر خورنده و احتراق‌پذیر و با بدنه مقاوم‌تر طراحی می‌شود تا در مواجهه با نشتی احتمالی یا شعله‌پذیری ایمن بماند. اجزای داخلی آن نیز طبق استانداردهای تجهیزات گازی انتخاب می‌شوند.

۳. نصب پرشر سوئیچ گاز چه نکات ایمنی و فنی دارد؟

پاسخ:

• باید روی لاین اصلی گاز، پس از تجهیزات ایمنی و دور از گرمای مستقیم و لرزش نصب شود.
• استفاده از اتصالات استاندارد و عدم نشتی محل نصب الزامی است.
• سیم‌کشی باید بر اساس استاندارد محیط‌های انفجاری و با رعایت اصول ایمنی گاز انجام شود.
• تست نهایی نشتی و صحت عملکرد قبل از راه‌اندازی الزامی است.
