فلو سوئیچ

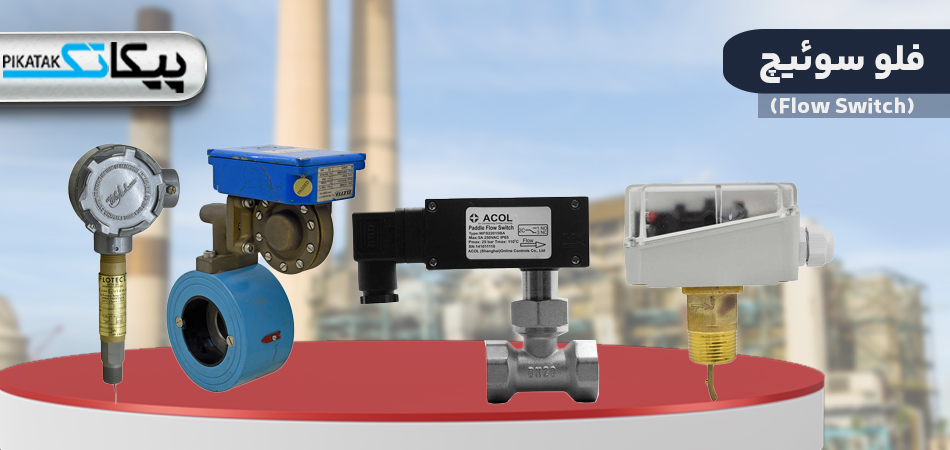

فلو سوئیچ چیست؟

فلو سوئیچ‌ یا سوئیچ جریان (Flow Switch) یکی از تجهیزات مکانیکی یا الکترونیکی رایج ابزار دقیق است که برای کنترل و نظارت بر جریان سیالات مختلف نظیر مایع، گاز و بخار مورد استفاده قرار می گیرد. فلوسوئیچ ها تجهیزاتی حیاتی هستند که برای تشخیص وجود یا عدم وجود جریان در خطوط لوله طراحی شده‌اند.

عملکرد این تجهیزات به این صورت است که با عبور جریان از خط لوله، یک تیغه به حرکت درمی‌آید و پس از رسیدن به جریان از پیش تعیین شده (Set point) وضعیت یک کنتاکت الکتریکی تغییر می کند. این تغییر وضعیت معمولاً از حالت باز (Normally Open) به حالت بسته (Normally Closed) صورت می‌گیرد.

این تجهیزات معمولاً در دسته‌بندی تجهیزات حفاظتی قرار می‌گیرند، زیرا به منظور ایمنی و جلوگیری از آسیب به سایر تجهیزات مانند پمپ، موتور،چیلر و غیره به کار می‌روند. به عنوان مثال، در صورت کاهش بیش از حد جریان آب در یک خط لوله، فلو سوئیچ آب می‌تواند یک سیگنال الکتریکی به پمپ ارسال کند و با روشن کردن پمپ، از آسیب به سیستم جلوگیری نماید.

فلو سوئیچ‌ها نه تنها برای کنترل جریان استفاده می‌شوند، بلکه می‌توانند به عنوان یک سیستم هشداردهنده نیز عمل کنند. به عبارت دیگر، با تغییر وضعیت کنتاکت الکتریکی، یک سیگنال الکتریکی به اتاق کنترل یا سیستم PLC می‌شود که می‌تواند به فعال‌سازی یک آلارم یا اقدام دیگری منجر شود.

بنابراین فلوسوئیچ‌ها وظیفه کنترل جریان را بر عهده دارند و با تشخیص وجود یا عدم وجود جریان، سیگنال قطع یا وصل ON/OFF را به تجهیزات دیگر ارسال می‌کنند. علاوه بر این، فلو سوئیچ‌ها در صنایع مختلف مانند نفت و گاز، آب و فاضلاب، پتروشیمی، شیمیایی، سیستم‌های تهویه مطبوع و بسیاری موارد دیگر کاربرد دارند.

فروش فلو سوئیچ

فروشگاه ابزار دقیق پیکاتک به عنوان یکی از پیشروان در زمینه فروش و واردات انواع فلو سوئیچ‌های نو و دسته دوم از برندهای معتبر مانند ACOL، Flotec و SAGINOMIYA، آماده ارائه خدمات به مشتریان عزیز در سراسر کشور است. این فروشگاه بزرگ و مطمئن انواع فلو سوئیچ خطی و پدالی را از برندهای مختلف با بهترین کیفیت و قیمت مناسب به فروش می رساند.

برای کسب اطلاعات بیشتر و استعلام قیمت فلو سوئیچ می‌توانید با کارشناسان فروش ما در پیکاتک به شماره تماس بگیرید. کارشناسان فروش ما در انتخاب بهترین فلو سوئیچ متناسب با نیازهای خاص و بودجه شما را راهنمایی می کنند.

فلو سوئیچ چگونه کار می کند؟

سوئیچ جریان برای ارائه سیگنال خروجی در هنگام رسیدن به یک نرخ جریان مشخص (Set point) طراحی شده است. عملکرد اساسی یک فلو سوئیچ شامل یک عنصر حسگر است که به حرکت سیال واکنش نشان می‌دهد. زمانی که سیال از طریق سوئیچ عبور می‌کند، این جریان باعث حرکت یک جزء مکانیکی (مانند پره یا پیستون) می‌شود. این حرکت منجر به باز یا بسته شدن یک کنتاکت الکتریکی می‌گردد و وضعیت سوئیچ را تغییر می‌دهد.

امروزه انواع مختلفی از سوئیچ‌های جریان در بازار موجود است که هر کدام با مکانیزم های متفاوتی عمل می‌کنند. با این حال، ویژگی مشترک تمامی این سوئیچ‌ها این است که وقتی نرخ جریان به نقطه تنظیم‌شده سوئیچ (Set point) می‌رسد، می‌توانند مدار را باز یا بسته کنند. این عمل می‌تواند  باعث به روشن یا خاموش کردن یک پمپ یا فعال کردن زنگ هشدار شود.

سوئیچ‌های جریان معمولاً به دو صورت نرمال باز (NO) و عادی بسته (NC) تولید می شوند و این پیکربندی به وضعیت پیش‌فرض سوئیچ اشاره دارد. در یک سوئیچ نرمال باز NO، مدار در حالت عادی در وضعیت بازاست تا زمانی که به طور فعال بسته شود. در مقابل، یک سوئیچ NC در حالت عادی بسته (مدار روشن) قرار دارد تا زمانی که باز شود.

انواع فلو سوئیچ

فلو سوئیچ ها از تجهیزات کنترلی ضروری در صنایع فرآیندی محسوب می شوند که برای نظارت بر دبی مایعات و گازها  به کار می روند. این تجهیزات حفاظتی بر اساس طراحی و عملکرد در انواع مختلفی تولید می شوند که انواع رایج آنها عبارتند از:

فلوسوئیچ پدالی یا تیغه ای (Paddel Flow Switch)

این سوئیچ ها از یک پره یا تیغه فلزی تشکیل می شوند که به طور مستقیم  در تماس با سیال فرآیندی قرار می گیرد.هنگامی که سیال از کنار پدال می گذرد، نیرویی بر روی پارو وارد می کند. هنگامی که نرخ جریان به نقطه تنظیم از پیش تعیین شده (set point) می رسد، پارو به یک زاویه مشخص حرکت می کند. این حرکت بسته به طراحی سوئیچ می تواند یک کنتاکت الکتریکی را ببندد یا باز کند.

حرکت پدال معمولا یک سوئیچ مکانیکی یا نی را فعال می کند و یک سیگنال به سایر تجهیزات ارسال می کند. از این سیگنال می توان برای راه اندازی پمپ ها، آلارم ها یا سایر مکانیسم های کنترلی استفاده کرد. کاربردهای این فلوسوئیچ شامل کنترل جریان مایع در دیگ بخار، سیستم‌های تهویه مطبوع، کنترل دمپرها بر اساس جریان و محافظت از تجهیزات مانند پمپ‌ها، موتورها، چیلرها و سیستم‌های خنک‌کننده، سیستم‌های اطفاء حریق و سایر تجهیزات است.

سوئیچ های جریان جامد بر اساس اصول انتقال حرارت عمل می‌کنند. یکی از انواع خاص این سوئیچ ها، سوئیچ جریان حرارتی ترمال است که از دو سنسور دما تشکیل می شود. یکی از سنسورها به عنوان مرجع عمل کرده و دمای سیالی که سوئیچ جریان در آن قرار دارد را اندازه‌گیری می‌کند. سنسور دما دوم در نزدیکی یک المنت هیتر داخلی قرار دارد. با افزایش  نرخ جریان مایع، اثر خنک‌کنندگی بر روی سنسور دما افزایش می‌یابد.

هر چه نرخ جریان بیشتر باشد، خنک‌کنندگی بیشتر خواهد بود. کاهش اختلاف دما بین دو سنسور نشان‌دهنده این است که نرخ جریان از نقطه تنظیم قابل تنظیم کاربر فراتر رفته است. در صورتی که سرعت جریان کاهش یابد، خنک‌کنندگی کمتر می‌شود و این موضوع باعث افزایش اختلاف دما می‌گردد. به طور کلی، اختلاف دما با نرخ جریان رابطه معکوس دارد؛ به این معنا که مایعات با جریان سریع منجر به اختلاف دما کمتر و مایعات با جریان کندتر منجر به اختلاف دما بیشتر می‌شوند. در تصویر زیر نمونه ای از سوئیچ جریان الکترونیکی(دیجیتال) و ترمال مشاهده می نمایید.

فلوسوئيچ پیزو (Piezo Flow Switch)

سوئیچ های پیزو سنسورهایی هستند که از اثر پیزوالکتریک برای نظارت بر جریان در لوله ها استفاده می کنند. هنگامی که یک جریان تشخیص داده می شود، ماده پیزوالکتریک یک سیگنال الکتریکی تولید می کند که می تواند برای باز کردن یا بستن یک مدار استفاده شود.

سوئیچ جریان پیزو برای تشخیص وجود یا عدم وجود سیال در سیستم های انتقال پنوماتیک ایده آل است. از کاربردهای دیگر این فلو سوئیچ میتوان به سیستم های اسپری روغن، لوله های تخلیه، سیستم های آب، سیستم های پنوماتیک، سیالات دوغاب، صنایع شیمیایی و مواد غذایی اشاره کرد.

انواع فلوسوئیچ از نظر نوع سیال

به طور کلی سوئیچ‌های جریان به دو دسته اصلی سوئیچ‌های جریان گازها و سوئیچ‌های جریان مایعات تقسیم بندی می‌شوند. این سوئیچ ها برای نظارت بر جریان مایعات، گازها و بخار در فرآیندهای مختلف صنعتی و در صنایع گوناگون به کار می‌روند. وظیفه آن‌ها ارسال سیگنال‌های متناسب با نیاز هر صنعت به تجهیزات دیگر مانند پمپ‌ها است تا بر اساس شرایط موجود در فرآیند، تصمیم بگیرند که آیا باید خاموش شوند یا روشن بمانند.

در ادامه انواع فلو سوئیچ بر اساس نوع سیال به شرح زیر است:

• فلو سوئیچ مایعات:

 فلو سوئیچ‌های مایع برای اندازه‌گیری انواع مختلفی از مواد، از جمله روان‌کننده‌ها، دوغاب‌ها، مواد شیمیایی و آب به کار می‌روند. این دستگاه‌ها در محیط‌های صنعتی کاربرد گسترده‌ای دارند، به‌ویژه در سیستم‌های اتوماتی که مسئولیت مدیریت سیالات مایع را بر عهده دارند. فلو سوئیچ‌ها نقش حیاتی در تضمین نرخ جریان ایمن و کارآمد سیالات مایع ایفا می‌کنند.

علاوه بر این فلو سوئیچ‌ها می‌توانند برای شروع یا توقف عملکرد تجهیزات الکتریکی نیز مورد استفاده قرار گیرند و بیشتر برای کنترل جریان در موارد عمومی به کار می‌روند. این سوئیچ‌ها قابلیت تشخیص جریان عبوری در سیستم‌های صنعتی را دارند و در صورت قطع جریان یا بروز مشکل در سیستم، با به صدا درآوردن هشدار، شما را از مشکل پیش‌آمده مطلع می‌سازند.

هنگام نصب این سوئیچ‌ها عوامل مختلفی باید مورد بررسی قرار گیرند. برای اطمینان از نصب صحیح، لازم است که سوئیچ‌ها همیشه در مسیر جریان قرار گیرند.

• فلو سوئیچ گازها:

سوئیچ های جریان گاز برای اندازه‌گیری سرعت گازها، از جمله هوا و بخارات طراحی شده‌اند. این سوئیچ‌ها معمولاً در سیستم‌های HVAC (گرمایش و تهویه مطبوع) به کار می‌روند، اگرچه فناوری به کار رفته در آن‌ها می‌تواند به طور قابل توجهی متفاوت باشد.

مزایای استفاده از فلو سوئیچ

• کنترل و نظارت دقیق بر جریان سیالات مختلف مایع و گازی
• حفاظت از سایر تجهیزات مانند پمپ‌، موتور و چیلر  و جلوگیری از آسیب دیدی آنها
• نصب و راه‌اندازی آسان
• قابلیت اطمینان و طول عمر بالا
• قیمت مقرون به صرفه نسبت به فلومترها
• دارای انواع مختلف با عملکردهای گوناگون
• بهره‌وری انرژی و افزایش ایمنی از طریق جلوگیری از خطرات احتمالی

نکات مهم خرید فلو سوئیچ

با توجه به تنوع سوئیچ های جریان و اهمیت نظارت جریان سیالات در صنایع مختلف هنگام خرید این تجهیزات ضروری است که نکات زیر را در نظر بگیرید:

• نوع فلوسوئیچ: فلوسوئیچ ها در انواع مختلفی با عملکردهای گوناگون تولید می شوند. هر کدام از این سوئیچ ها به دلیل مکانیزم های مختلف قیمت های متفاوتی دارند.
• نوع خروجی: نوع سیگنال خروجی مورد نیاز (به عنوان مثال، رله، آنالوگ یا دیجیتال) را بر اساس سیستم کنترل یا نظارتی که استفاده می کنید، تعیین کنید.
• متریال بدنه: جنس بدنه سوئیچ جریان میتواند ازپلاستیک، برنج،استیل یا چدن باشد. برای سیستم‌های آب معمولاً از برنج یا برنز به دلیل مقاومت این مواد در برابر خوردگی، زنگ‌زدگی و خرابی استفاده می‌شود. در کاربردهایی که در شرایط بسیار گرم قرار ندارند و مستعد یخ زدن یا انبساط نیستند، می‌توان از پلاستیک استفاده کرد. پلاستیک به دلیل وزن سبک و در عین حال دوام بالا و مقاومت در برابر زنگ‌زدگی، گزینه مناسبی است.
• متریال سنسور: نوع سیالی که سوئیچ جریان در معرض آن قرار می‌گیرد، هنگام انتخاب متریال سنسور فلوسوئیچ بسیار حائز اهمیت است. متریال سنسور به دلیل در تماس قرار گرفتن با سیال فرآیندی از استنلس استیل 316 انتخاب می شود.
• دما و فشار فرآیندی: حداکثر دما و فشار فرآیندی را بررسی نمایید واطمینان حاصل کنید که سوئیچ جریان می تواند این شرایط را تحمل کند. در واقع متریال سنسور بر اساس دما و فشار فرآیندی انتخاب می شود.
• نوع سیال: نوع سیال (مایع یا گاز) را که سوئیچ جریان نظارت می کند، تعیین کنید. خواص سیال مانند ویسکوزیته، دما و سازگاری شیمیایی را در نظر بگیرید.
• نرخ جریان: حداقل و حداکثر نرخ جریان را برای خرید سوئیچ بررسی نمایید. این اطلاعات به انتخاب سوئیچ کمک می کند که بتواند جریان را در محدوده مورد نیاز به دقت تشخیص دهد.
• مشخصات الکتریکی کنتاکت: ویژگی های الکتریکی کنتاکت ها در یک فلوسوئیچ برای اطمینان از عملکرد مناسب و سازگاری با سیستم های کنترلی که در آنها یکپارچه شده اند بسیار مهم است. حداکثر ولتاژ و جریان که کنتاکت ها تحمل می کنند را در نظر بگیرید.
• تاییدیه ضدانفجار: جهت استفاده از سوئیچ های جریان در محیط های خطرناک با احتمال انفجار بررسی تاییدیه های ضد انفجاری مانند CSA ، UL و Ex الزامی است. طبیعتا این تاییدیه ها موجب افزایش قیمت فلو سوئیچ می شود.

برندهای مطرح تولید کننده فلو سوئیچ

• فلو سوئیچ ACOL
• فلو سوئیچ ELETTA
• فلو سوئیچ IT(Industrie Technik)
• فلو سوئیچ Johnson Controls
• فلو سوئیچ WIKA
• فلو سوئیچ ENDRESS+HAUSER
• فلو سوئیچ SAGINOMIYA
• فلو سوئیچ عیوض تکنیک

 راهنمای انتخاب فلو سوییچ مناسب برای سیستم های برودتی

انتخاب فلو سوئیچ مناسب برای سیستم‌های برودتی، نیازمند توجه به عوامل مختلفی است تا از عملکرد صحیح و ایمن سیستم اطمینان حاصل شود. در اینجا، راهنمای جامعی برای این انتخاب ارائه می‌شود:

1. نوع سیال:

• نوع سیالی که در سیستم برودتی جریان دارد (آب، مبرد، گلیکول و غیره) را مشخص کنید.
• خواص سیال مانند ویسکوزیته، دما و فشار را در نظر بگیرید.
• اطمینان حاصل کنید که جنس بدنه و قطعات داخلی فلو سوئیچ با سیال مورد نظر سازگار است.

2. محدوده جریان:

• حداقل و حداکثر نرخ جریان مورد نیاز در سیستم را تعیین کنید.
• فلو سوئیچی را انتخاب کنید که محدوده جریان آن با نیازهای سیستم شما مطابقت داشته باشد.

3. فشار و دما:

• حداکثر فشار و دمای کاری سیستم را مشخص کنید.
• فلو سوئیچی را انتخاب کنید که توانایی تحمل فشار و دمای مورد نظر را داشته باشد.

4. نوع اتصال:

• نوع اتصال مورد نیاز (رزوه ای، فلنجی، و غیره) را مشخص کنید.
• اطمینان حاصل کنید که اندازه و نوع اتصال فلو سوئیچ با لوله‌های سیستم شما سازگار است.

5. نوع سوئیچ:

• نوع سوئیچ مورد نیاز (مکانیکی، الکترونیکی، و غیره) را انتخاب کنید.
• به نوع سیگنال خروجی مورد نیاز (ON/OFF، آنالوگ، و غیره) توجه کنید.

6. نوع کاربرد:

• کاربرد فلو سوئیچ در سیستم برودتی (محافظت از پمپ، کنترل جریان، و غیره) را مشخص کنید.
• فلو سوئیچی را انتخاب کنید که برای کاربرد مورد نظر طراحی شده باشد.

7. برند و کیفیت:

• از برندهای معتبر و با کیفیت فلو سوئیچ استفاده کنید.
• به گارانتی و خدمات پس از فروش محصول توجه کنید.

8. نکات تکمیلی:

• محل نصب فلو سوئیچ را با دقت انتخاب کنید.
• اطمینان حاصل کنید که فضای کافی برای نصب و نگهداری فلو سوئیچ وجود دارد.
• به دستورالعمل‌های نصب و راه‌اندازی تولید کننده توجه کنید.
• مهم است که در مورد استفاده از فلو سوییچ ها با کارشناسان و متخصصان در این زمینه مشورت شود.

برخی از کاربردهای فلو سوئیچ در سیستم‌های برودتی:

• محافظت از پمپ‌ها در برابر خشک کار کردن
• کنترل جریان مبرد در چیلرها و سایر تجهیزات برودتی
• نظارت بر جریان آب در برج‌های خنک‌کننده
• ایجاد هشدار در صورت کاهش یا قطع جریان
