ترانسمیتر دما ABB

ترانسمیتر دما ای بی بی (ABB)

فروش انواع ترانسمیتر دما ABB در فروشگاه ابزار دقیق پیکاتک با قیمت مناسب و ارسال سریع به سراسر کشور. جهت استعلام قیمت یا مشاوره رایگان برای خرید با کارشناسان فروش ما تماس بگیرید.

ترانسمیتر دما یکی از تجهیزات بسیار پرکاربرد در حوزه اندازه گیری دمای سیالات میباشد که امروزه تولیدکنندگان محصولات اتوماسیون و ابزار دقیق طیف گسترده ای ازین ترانسمیترها را تولید میکنند.
ABB یکی از بزرگترین شرکت های فعال در حوزه کنترل و اتوماسیون بوده و تولیدات بسیار متنوعی در حوزه اندازه گیری پارامترهای فیزیکی مانند دما، فشار، فلو و سطح  دارد.
ترانسمیتر دما ای بی بی به دلیل کیفیت بالای متریال ساخت و رنج های مختلف اندازه گیری از محبوبیت زیادی در صنعت برخوردار است.

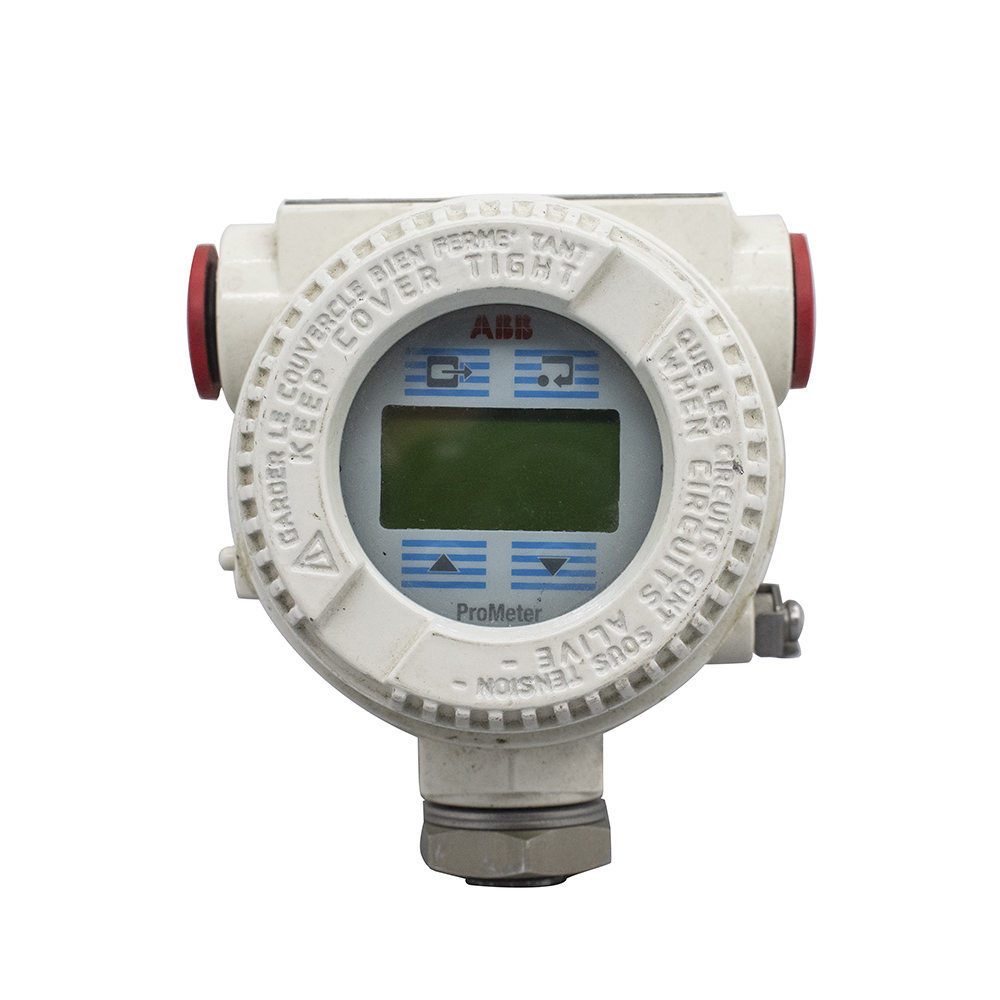

ترانسمیتر دما ABB سری 600T

فروش ترانسمیتر دما ABB سری 600T با قیمت مناسب در فروشگاه ابزار دقیق پیکاتک. جهت استعلام قیمت با کارشناسان فروش ما تماس بگیرید.

ترانسمیتر دما چیست؟

به طور کلی ترانسمیترها نقش مهمی در شناسائی و نظارت بر فاکتورهای مختلف دارند و ترانسمیتر دما یکی از مهم‌ترین آن‌هاست. این ابزارها که تحت عنوان تمپرچر ترانسمیتر، تمپرشر ترانسمیتر و ترانسدیوسر دما هم در بازار شناخته می‌شوند، نقش مهمی در کنترل فرآیندهای صنعتی دارند و به اپراتورها کمک می‌کند که تمامی شرایط فرآیند را در اختیار خود داشته باشند. ترانسمیتر از یک واژه انگلیسی بر گرفته شده که نشان دهنده سیستم انتقال دما و حرارت است. زمانی که ترنسمیتر دما در یک سیستم صنعتی به کار گرفته می‌شود، از آن برای تشخیص اختلاف دما و تغییر دما کمک گرفته شده و نتیجه را به صورت داده به اپراتور گزارش می‌کند.

کارایی ترانسمستر دما

ترانسمیتر دما (Temperature Transmitter) تحت عنوان ابزاری برای کنترل اختلاف دما در یک سیستم و گزارش آن به اتاق کنترل شناخته می شود. این ابزار شامل دو بخش تشخیص و انتقال است. در قسمت تشخیص، تغییرات دمای سیستم با کمک دماسنج های مختلف، اغلب ترموکوپل ها، تشخیص داده می شود و این تغییر دما به یک سیستم تبدیل جریان حرارتی به جریان الکتریکی انتقال داده میشود. در واقع نتیجه نهایی تشخیص دما یک داده دیجیتالی یا آنالوگ است که در صفحه نمایش گزارش می شود. بخش دوم کار ترانسمیتر دما یا همان تمپرچر ترانسمیتر، انتقال نتایج به دست آمده به سیستم کنترل است. البته این به این معنی نیست که سیستم انتقال پیچیده ای برای آن در نظر گرفته شده و در یک اتاق کنترل جدا گزارش می‌شود. گاهی این انتقال شامل نشان دادن نتیجه به دست آمده در یک صفحه نمایش کوچک بر روی خود ترانسمیتر است. در واقع ترانسمیتر بر روی سیستم نصب شده و اپراتور یا بازرس به هنگام بازرسی سیستم می تواند تغییرات و تحولات دمایی گزارش شده بر روی صفحه نمایش را ببیند.

ترانسمیتر چگونه کار می کند؟

با توجه به تعریفی که برای ترنسمیتر دما ارائه شد، به احتمال زیاد درک کاملی از عملکرد آن دارید. این ابزار بر روی یک فرآیند صنعتی نصب می شود و امکان کنترل دما را برای آنها فراهم می کند. در ترانسمیترها از یک دماسنج، اغلب به صورت ترموکوپل استفاده می شود. این ترموکوپل می تواند دمای سیستم را تشخیص داده و آن را به صورت داده دیجیتال در اختیار ابزار قرار دهد. نتیجه نهایی کار به صورت داده های الکتریکی یا شدت جریان گزارش می شود که ممکن است جریانی بین ۲۰ تا ۴۰ میلی آمپر در نوع الکتریکی فشار هوا گزارش شود. امروزه بطور وسیعی از ترانسمیتر های دما در سیستم های ابزار دقیق پیشرفته استفاده می شود، به این دلیل که با بکارگیری آن ها امکان استفاده از متراژ بالای کابل، در سیستم کنترل و ابزار دقیق وجود خواهد داشت. این موضوع بخصوص برای سایت هایی که بسیار بزرگ هستند یک مزیت محسوب می شود. همچنین این دستگاه ها آماده سازی سیگنال (Signal Conditioning) را قبل از ارسال انجام می دهند. به عنوان مثال یک ترانسمیتر دمای دو سیمه، ورودی را از ترموکوپل یا یک PT100 سه سیمه دریافت می کند و دمای خروجی را به یک سیگنال جریانی 4-20 mA تبدیل می کند. ترانسمیتر معمولا به یک ورودی ولتاژ 24V DC نیاز دارد که بصورت سری به یک اینترفیس دوسیمه متصل می شود.

انواع ترانسمیتر دما بر اساس شیوه نصب

ترانسمیتر دما استوانه ای هد مونت: در این مدل، ترانسمیتر در بالای محفظه سنسور یا کله گی قرار می گیرد. این ترانسمیتر ها دارای روش اندازه گیری آسانی می باشند و قابلیت استفاده در سیستم های گوناگون را دارند.

ترانسمیتر دما ریل مونت: این ترانسمیتر های دما روی دین ریل، داخل تابلو نصب می شود.

ترانسمیتر دما فیلد مونت: ترانسمیتر دما فیلد باس به صورت پک کامل و جداگانه در سیستم نصب می شوند و شامل یک محفظه محصور از فولاد ضد زنگ و یک قسمت خارجی با یک نشانگر چند گزینه ای می باشد. این سیستم به نحوی طراحی شده است که در برابر رطوبت، شرایط محیطی و سایر محیط های خورنده مقاوم می باشد.

انواع ترانسمیتر دما بر اساس تأمین جریان

ترانسمیتر دما اکتیو: این ترانسمیتر برای عملکرد صحیح نیاز به یک منبع تغذیه به صورت جداگانه دارد و دارای سیم کشی جداگانه به صورت دوسیم یا تک سیم می باشند. خروجی ترانسمیتر دما اکتیو، به صورت جریانی 4 تا 20 میلی آمپر می باشد.

 ترانسمیتر دما پسیو: ترانسمیتر دما پسیو یا غیرفعال بر خلاف ترانسمیتر دما اکتیو نیاز به منبع تغذیه جداگانه و سیم کشی اضافه ندارند. این ترانسمیتر ها کاربرد گسترده ای در صنعت دارند. ترانسمیتر های اکتیو ولتاژ تغذیه خود را، از خطوط جریان خروجی از دستگاه جانبی مثل RTU یا PLC و غیره دریافت می کنند و دارای خروجی جریانی 4 تا 20 میلی آمپر می باشند.

از ترانسمیتر دما کجا استفاده میشود؟

به طور کلی ترانسمیتر ها به عنوان ابزار دقیق استفاده می شوند و وظیفه آنها کنترل پارامترها و فاکتورهای مختلف صنعتی است. به عنوان مثال ترانسمیتر دما برای اندازه گیری دما و تغییرات آن در یک فرآیند و ترانسمیتر فشار برای اندازه گیری و تغییرات فشار استفاده می شود. بنابراین از تمپرچر ترانسمیتر می توان در نقش های مختلفی استفاده کرد. برخی از این نقش ها عبارتند از:

اندازه گیری و کنترل دما در یک کوره صنعتی یا غیر صنعتی
اندازه گیری و کنترل تغییرات دما در اثر واکنش های شیمیایی
اندازه گیری و کنترل دما در موتورهای صنعتی برای ایجاد شرایط بهینه
اندازه گیری و کنترل دما در سیستم های پایپینگ در فرایندهای صنعتی و پالایشگاهی
اندازه گیری و کنترل دما در مخزن های تحت فشار و محل انجام واکنش های شیمیایی
اندازه گیری و کنترل دما در دیگ بخار و در بویلر ها.
اطلاعاتی که در مورد ترانسمیتر دما داده شد، بیشتر عمومی هستند و برای استفاده تخصصی و فنی از آن ها لازم است که هم اپراتور و هم نصاب ترانسمیتر آشنایی کامل با آنها داشته باشند. در حقیقت ترانسمیترها ابزار های حرفه ای و تخصصی محسوب می شوند. این یعنی شما به عنوان اپراتور یا تکنسین در یک سیستم میتوانید از داده‌های این ابزار استفاده کنید و وضعیت سیستم خود را از لحاظ عملکرد بهینه بررسی کنید.

مزایا و معایب استفاده از ترانسمیتر دما

توانایی داشتن نشانگر محلی یا کنترلر
توانایی برطرف کردن نویز ناشی از فاصله طولانی
توانایی فیلتر نویز ناشی از خود سنسور و تبدیل سیگنال ورودی از سنسور
کارکردن سیگنال خروجی با بسیاری از دستگاه های استاندارد
غیر قابل نیاز به سیم های گران

یکی از معایب مهمی که در ترانسمیترهای دما وجود دارد این است که به سیستم اندازه گیری دما هزینه اضافی می افزاید

ویژگی ها و کاربردهای ترانسمیتر دما

ترانسمیتر دما معمولا در صنایع برای کنترل و اندازه گیری دما استفاده می شود و کاربردهای فراوانی دارد از جمله در موتورهای صنعتی، سیسستم هایی که در پالایشگاه ها به صورت پایپینگ هستند، فرایندهای صنعتی، کوره هایی که به صورت صنعتی و غیر صنعتی در کارخانه های ذوب آهن وجود دارند، مخازنی که بسیار تحت فشار هستند و واکنش های شیمیایی که تغییرات دمایی در آن ها محسوس است بیشتر مورد استفاده قرار می گیرند. همچنین عمل ایزوله کردن ورودی از خروجی از دیگر کاربردهای مهم ترانسمیتر دما به شمار می رود.  انتقال از طریق دو سیم امکان نصب از راه دور ترانسمیتر نزدیک سنسور را می دهد برای به حداقل رساندن اثرات نویز و تداخل سیگنال که به خروجی های سنسور سطح پایین حساس هستند. یک محوطه فلزی ناهموار و مناسب برای نصب ، حفاظت از محیط زیست و اتصالات ورودی و خروجی ترمینال پیچ را ارائه می کند. این محوطه نصب شده ممکن است سطح یا مسیر رله ای استاندارد باشد.
بیشتر ترانسمیترهای دما با سیگنال ولتاژ تولید شده توسط ترموکوپل یا RTD ، خطی می شوند ، هر چند در حال حاضر مدل های جدیدی در دسترس هستند که با دمای واقعی خطی می شوند. ترانسمیترهای دما سیگنال ترموکوپل یا RTD را به یک سیگنال خروجی با جریان 4 تا 20 میلی آمپر تبدیل می کنند. بعضی مدل ها به یک خروجی C 232 – RS تبدیل می کنند. ترانسمیترها با انتخاب سوئیچ برای چندین نوع ترموکوپل برای هر مدل و همچنین انتخاب ترموکوپل و RTD در یک مدل در دسترس هستند. ترانسمیترهای RTD یا ترموکوپل در هر دو مدل عایق بندی شده و غیر عایق بندی در دسترس هستند.
