انگل ولو پنوماتیک
انگل ولو پنوماتیک (Pneumatic Angle Seat Valve) که با نام شیر زاویه‌ای پنوماتیکی نیز شناخته می شود، از جمله شیرآلات صنعتی پرکاربرد است که به‌صورت ویژه برای کنترل دقیق جریان مایعات و گازها در خطوط لوله طراحی شده است. این شیر با طراحی Y شکل و زاویه نشیمنگاه 45 درجه، باعث تسهیل جریان سیال حتی در شرایط سخت صنعتی می شود و از این نظر، در بسیاری از فرآیندها جایگزین مناسبی برای شیر برقی است.
در انگل ولو پنوماتیک، عملگر (اکچویتور) پنوماتیکی که عموماً از نوع پیستونی است در بالای بدنه شیر قرار دارد. عملکرد این شیر بر اساس هوای فشرده و توسط یک شیر برقی سه راهه کنترل می شود. با ورود هوا به اکچویتور، پیستون به سمت پایین حرکت کرده و استم متصل به مجرابند شیر را جابه جا می کند که این فرآیند باعث باز و بسته شدن شیر و در نتیجه کنترل جریان می شود. برای بازگشت به حالت اولیه، یک فنر برگشتی درون اکچویتور تعبیه شده که پس از قطع هوای ورودی، استم را به موقعیت بسته یا باز بر می گرداند.
این شیرها به واسطه طراحی ویژه و عملکرد منحصر به فرد خود، قابلیت مدیریت جریان های بسیار بالا را دارند و حتی در شرایطی که اختلاف فشار در دو سمت شیر نزدیک به صفر است، بدون مشکل عمل می کنند. از دیگر مزایای مهم این دسته شیرها، توانایی کار با سیالاتی با دمای بالا و همچنین سیالاتی با ویسکوزیته بالا یا دارای ذرات معلق و آلودگی است.
به عبارت دیگر حتی سیالات چرب، غلیظ یا سیالات کثیف نیز مانع عملکرد صحیح این شیر نمی شوند و فرآیند کنترل یا قطع و وصل جریان بدون اختلال انجام می شود. در این مقاله، ضمن بررسی اجزا، عملکرد، انواع، مزایا به راهنمایی جامع خرید انگل ولو پنوماتیک می پردازیم. اگر قصد خرید، انتخاب یا آشنایی با این محصول را دارید در ادامه با ما همراه باشید.

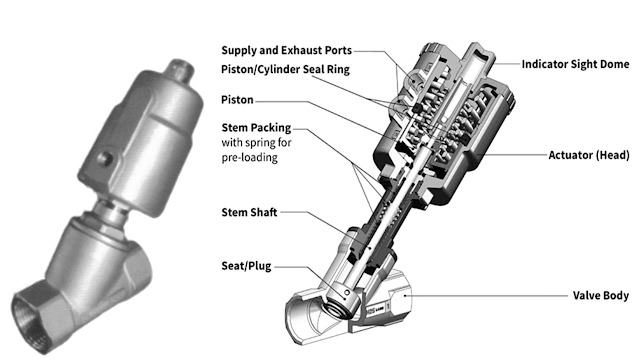

ساختار انگل ولو پنوماتیک
شیر زاویه ای با عملگر پنوماتیک پیستونی از اجزای مختلفی تشکیل می شود. اجزای اصلی انگل ولو پنوماتیک عبارتنداز:
بدنه (Body)
بدنه انگل ولو پنوماتیک عمدتاً از استنلس استیل یا برنج ساخته می شود و به گونه‌ای طراحی شده که در برابر خوردگی، فشار و دمای بالا مقاومت داشته باشد. فرم Y شکل آن نه تنها باعث کاهش افت فشار می شود، بلکه جریان سیال را به صورت بهینه هدایت می کند. این قسمت اصلی ترین محافظ اجزای داخلی شیر نیز محسوب می شود. محل اتصال ورودی و خروجی سیال، همچنین محل نشیمنگاه (Seat) و جایگاه نصب اکچویتور بر روی بدنه قرار دارد.
استم (Stem)
استم یا شفت، یک میله استوانه‌ای از جنس مقاوم (اغلب استیل ضدزنگ) است که پل ارتباطی میان اکچویتور و پلاگ (مجرابند) تلقی می شود. حرکت خطی استم موجب جابه جایی پلاگ شده و فرآیند باز و بسته شدن شیر را کنترل می کند. آب بندی مناسب استم، از نشت سیال به بیرون جلوگیری می نماید.
اکچویتور پنوماتیک پیستونی (Pneumatic Piston Actuator)
در قسمت بالای شیر نصب می شود و وظیفه تبدیل نیروی هوای فشرده به حرکت مکانیکی (حرکت خطی استم) را دارد. اکچویتور معمولاً شامل یک سیلندر و پیستون است؛ هنگام ورود هوا به پورت اکچویتور، پیستون به سمت پایین حرکت می کند و شیر را باز یا بسته می نماید. بازگشت پیستون نیز اغلب توسط فنر برگشتی صورت می پذیرد.
پلاگ (Plug)
پلاگ یا مجرابند قطعه‌ای است که مستقیماً با نشیمنگاه (Seat) در تماس قرار می گیرد و با حرکت خود، عبور یا قطع سیال را ممکن می سازد. طراحی و جنس پلاگ نقش زیادی در مقاومت در برابر خورندگی، فشار و ویسکوزیته سیال دارد؛ همچنین آب بندی پلاگ، مهم ترین عامل بدون نشتی بودن شیر است.
پورت ورودی هوا به اکچویتور (Air Port)
این بخش محل ورود هوای فشرده از واحد کنترل یا شیر برقی (سولونوئید ولو) به داخل اکچویتور است. ورود مقدار معین فشار هوا باعث به حرکت درآمدن پیستون و اعمال فرمان باز یا بسته به شیر می شود. طراحی درست پورت، عملکرد سریع و بدون تاخیر اکچویتور را تضمین می کند.
سیـت یا نشیمنگاه (Seat)
نشیمنگاه یا سیت محل استقرار پلاگ در وضعیت بسته است. این قسمت معمولاً از متریالی مقاوم مثل تفلون (PTFE) یا فلزات سخت ساخته می شود تا در برابر فرسایش، حرارت و فشار بالا مقاومت داشته باشد. کیفیت آب بندی سیت ارتباط مستقیمی با جلوگیری از نشتی شیر دارد و هرچه آب بندی بهتری صورت گیرد، سیستم عملکرد ایمن تر و با راندمان بیشتری خواهد داشت.
عملکرد انگل ولو پنوماتیک
انگل ولو پنوماتیک به واسطه طراحی خاص Y شکل و ساختار زاویه دار خود، امکان عبور بهینه و بدون افت فشار سیال را فراهم می کند. مسیر عبور سیال در این شیرها مستقیم (2/2) بوده و یک استم با زاویه 45 درجه از بدنه جدا می شود. این طراحی باعث کاهش تلاطم و افزایش ظرفیت عبوردهی سیال می گردد؛ در نتیجه انگل ولو پنوماتیک گزینه‌ای ایده آل برای کابردهایی با دبی بالا، فشار متغیر یا وجود سیالات چسبناک و آلوده است.
شیرهای زاویه‌ای پنوماتیک با استفاده از هوای فشرده کار می‌کنند. این هوا از طریق پورت ورودی به اکچویتور وارد می شود و باعث حرکت خطی پیستون می گردد. نتیجه این حرکت، جابجایی پلاگ (مجرابند) از روی نشیمنگاه یا سیت است که مسیر عبور سیال را باز یا بسته می کند. انواع انگل ولو بر اساس عملکرد در ادامه معرفی می شوند:

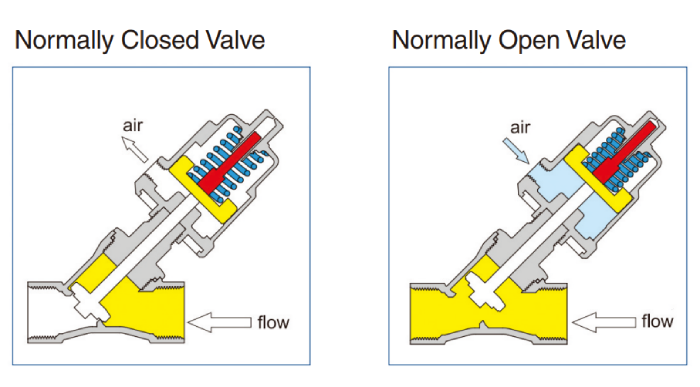

- انگل ولو نرمال بسته (NC – Normally Closed): در این حالت، شیر در شرایط عادی و بدون فشار هوا کاملاً بسته است و سیال اجازه عبور ندارد. یک فنر قوی پلاگ را روی نشیمنگاه نگه می‌دارد و تنها با وارد کردن هوای فشرده به اکچویتور، پیستون حرکت کرده و پلاگ از نشیمنگاه بلند می‌شود، در نتیجه شیر باز می شود. این حالت برای کاربردهای ایمنی و قطع اضطراری جریان بسیار مناسب است.
- انگل ولو نرمال باز (NO – Normally Open): در حالت NO، شیر در وضعیت عادی باز است و تنها با ورود هوای فشرده، بسته می شود. فنر در سمت مخالف محرک قرار می‌گیرد تا پلاگ را از نشیمنگاه دور نگه دارد. با وارد کردن فشار هوا، پیستون به نحوی حرکت می‌کند که پلاگ روی نشیمنگاه قرار گرفته و مسیر سیال بسته می‌شود. این عملکرد در خطوطی که جریان همواره باید برقرار باشد و تنها در شرایط خاص نیاز به قطع وجود دارد، کاربرد دارد.
- انگل ولو دابل اکت (Double Acting): در این مدل ها، از هیچ فنری بر خلاف مدل سینگل اکت استفاده نمی شود و موقعیت پلاگ کاملاً وابسته به فشار هوای ورودی است. با ورود هوا به یک طرف اکچویتور، شیر باز و با ورود هوا به طرف دیگر، شیر بسته می شود. این پیکربندی، کنترل کامل و دقیق موقعیت شیر را فراهم می کند و برای فرآیندهای اتوماسیون صنعتی و کاربردهای حساس ایده آل است.
- انگل ولو سینگل اکت (Single Acting): برگشت به حالت اولیه توسط یک فنر داخلی صورت می گیرد. در نتیجه با قطع فشار هوا، فنر شیر را به حالت ایمنی (بسته یا باز) بر می گرداند.
انواع انگل ولو پنوماتیک
شیر زاویه‌ای با اکچویتور پنوماتیک در مدل های مختلفی بر اساس برند، عملکرد، متریال و اتصال متناسب با نیازهای متنوع خطوط صنعتی و سیالات متفاوت تولید می شود. شناخت انواع مختلف این شیرها، نقش کلیدی در انتخاب صحیح و کارکرد بهینه در پروژه‌های ابزار دقیق ایفا می کند. برخی از انواع رایج شیر زاویه ای پنوماتیک عبارتنداز:
- انگل ولو پنوماتیک رزوه ای (پیچی)

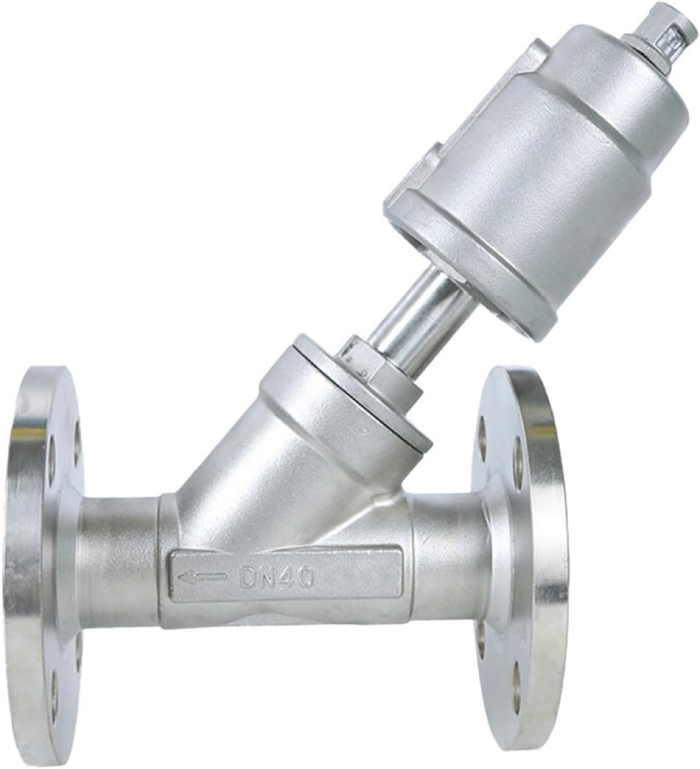

- انگل ولو پنوماتیک فلنجی (سایز بزرگ و فشار بالاتر)
- انگل ولو پنوماتیک استیل (مقاوم به خوردگی)
- انگل ولو پنوماتیک برنجی (مناسب سیالات غیرخورنده و اقتصادی)
- انگل ولو پنوماتیک فولادی
برندهای مطرح تولیدکننده انگل ولو پنوماتیک
- انگل ولو پنوماتیک نوجیکس Nogix
- انگل ولو پنوماتیک بورکرت BURKERT
- انگل ولو پنوماتیک TORK
- انگل ولو پنوماتیک CONVALVE
- انگل ولو پنوماتیک ای ام سی – EMC

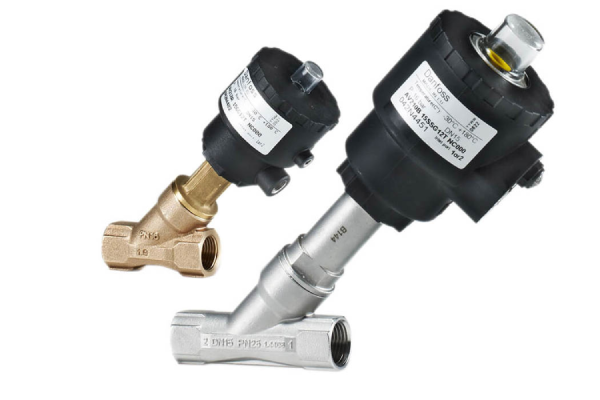

- انگل ولو پنوماتیک Danfoss
مزایای استفاده از انگل ولو پنوماتیک
استفاده از انگل ولو پنوماتیک در خطوط صنعتی به دلیل خصوصیات منحصر به‌فرد این شیر، مزایای متعددی به همراه دارد که باعث محبوبیت آن در صنایع نفت، گاز، پتروشیمی، غذایی، دارویی و سیالات خاص شده است. در ادامه به مهم ترین مزایای کاربرد این شیرها اشاره می شود:
- افت فشار بسیار کم و ظرفیت عبور بالا: طرح Y شکل و زاویه‌دار بودن نشیمنگاه در انگل ولو پنوماتیک، موجب می شود مسیر سیال مستقیم تر بوده و تلاطم یا مقاومت کمتری ایجاد شود. همین موضوع باعث عبور حجم جریان بیشتر نسبت به سایر انواع شیر می گردد.
- زمان پاسخ سریع: عملکرد تماماً پنوماتیکی و مکانیسم پیستونی موجب باز و بسته شدن سریع شیر و عکس العمل آنی به فرمان می شود. این موضوع برای خطوط فرآیندی و اتوماسیون صنعتی بسیار اهمیت دارد.
- عمر مفید طولانی: ساختار مقاوم به خوردگی، طراحی ساده و استانداردهای صنعتی به همراه قابلیت تعمیر آسان، باعث می شود هزینه تعمیر و نگهداری انگل ولو پایین باشد و ماندگاری بالایی نسبت به سایر شیرها داشته باشد.
- مناسب محیط‌های ضد انفجار (Ex): چون اکچویتور پنوماتیک نیاز به برق ندارد و فقط توسط هوا کار می کند، برای نصب در مناطق مستعد انفجار (Zone EEx) انتخاب اول است.
- سازگاری با انواع سیالات: امکان عبور سیالات مختلف اعم از مایعات و گازها و حتی سیالات خورنده وجود دارد. کافی است متریال مناسب (استیل، فولاد، برنج) انتخاب شود تا حداکثر سازگاری و ایمنی فراهم گردد.
- تنوع در سایز و جنس بدنه: انگل ولو پنوماتیک در جنس‌های مختلف (استیل، فولاد، برنج) و اتصالات متنوع (رزوه‌ای، فلنجی) تولید می‌شود و برای اکثر کاربردهای صنعتی، راه حل مناسبی ارائه می‌کند.
نکات مهم در انتخاب انگل ولو پنوماتیک
انتخاب صحیح انگل ولو پنوماتیک برای خطوط فرآیندی نه تنها عمر و کارایی تجهیزات را افزایش می دهد، بلکه موجب کاهش هزینه های نگهداری و توقف تولید می شود. در ادامه به مهم ترین پارامترهایی که هنگام خرید شیر زاویه‌ای پنوماتیک باید مدنظر داشته باشید، اشاره می شود:
- برند سازنده و مدل
- سایز شیر
- دما و فشار فرآیندی
- فشار هوای تغذیه
- سایز خط هوا ورودی
- نوع اتصال (رزوه ای یا فلنجی) و سایز آن
- متریال (بدنه، پلاگ و اتصال)
- تاییدیه های ضدانفجار (Ex)
خرید انگل ولو پنوماتیک از فروشگاه ابزاردقیق پیکاتک
فروشگاه ابزار دقیق پیکاتک با سال ها تجربه‌ی ارزشمند در زمینه ی تامین، مشاوره فنی و فروش تجهیزات ابزار دقیق صنعتی، به عنوان یکی از مراجع تخصصی و قابل اعتماد این حوزه در ایران شناخته می شود. این مجموعه با اتکا بر دانش فنی تیم متخصص و شناخت دقیق نیازهای صنایع مختلف، همواره کوشیده است بهترین راهکارها را مبتنی بر فناوری روز دنیا به مشتریان خود ارائه دهد.
پیکاتک با در اختیار داشتن سبد گسترده‌ای از محصولات و همکاری مستقیم با برترین برندهای جهانی حوزه ابزار دقیق، جوابگوی طیف متنوعی از نیازها در صنایع نفت، گاز، پتروشیمی، نیروگاهی، غذایی و دارویی است. مشتریان گرامی می توانند برای خرید انگل ولو پنوماتیک از برندهای متنوع به بالای همین صفحه مراجعه نمایند و از لیست کامل مدل ها، ویژگی های فنی، مشخصات و کاربردهای هر کدام، اطلاع کسب کنند.
کارشناسان ما با تکیه بر دانش و تجربه خود، آماده پاسخگویی به تمامی سوالات شما درباره انتخاب صحیح انگل ولو پنوماتیک متناسب با بودجه و نیازهای پروژه هستند. برای دریافت مشاوره تخصصی، بازدید از محصولات موجود در انبار، دریافت کاتالوگ فنی یا استعلام سریع قیمت انگل ولو پنوماتیک، همین حالا با واحد فروش پیکاتک به شماره 88109770-021 تماس بگیرید.
چرا به انگل ولو پنوماتیک احتیاج داریم؟
استفاده از انگل ولو پنوماتیک در صنایع مختلف به دلایل فنی و عملیاتی زیر ضرورت پیدا می‌کند:
سرعت و دقت بالا در کنترل جریان: عملگر پنوماتیک باعث باز و بسته شدن سریع و دقیق ولو می‌شود که این ویژگی برای فرآیندهایی با تغییرات لحظه‌ای جریان یا نیاز به عملکرد اتوماتیک اهمیت زیادی دارد.
مناسب برای سیالات خورنده و بخار: ساختار زاویه‌دار و جنس متریال‌های تخصصی انگل ولو، امکان استفاده در خطوط سیالات خورنده، ذرات جامد، سیالات چسبنده یا حتی بخار را مهیا می‌کند.
مقاومت در برابر فشار و دمای بالا: انگل ولو پنوماتیک به خاطر طراحی خاص خویش، تحمل مطلوبی در شرایط کاری سنگین مانند دما و فشار بالا دارد و دچار نشتی یا خرابی زودهنگام نمی‌شود.
کاهش افت فشار و جریان آرام: طراحی 45 تا 90 درجه‌ای (زاویه‌دار) ولو باعث کاهش افت فشار نسبت به ولوهای مستقیم می‌شود و عبور سیال بدون توربولانس انجام می‌شود.
سهولت نگهداری و عمر طولانی: ساختار ساده و قطعات قابل تعویض، هزینه و زمان نگهداری را کاهش می‌دهد و طول عمر تجهیزات را افزایش می‌دهد.
سوالات متداول انگل ولو پنوماتیک
چرا انگل ولو پنوماتیک در صنایع با سیالات، داغ یا آلوده توصیه می شود؟
این شیر به دلیل طراحی Y شکل و زاویه دار، افت فشار بسیار کمی ایجاد می کند و امکان عبور سیالات با ویسکوزیته بالا، سیالات چرب، دارای ذرات معلق یا حتی بخار داغ را دارد. دوام بالا، مقاومت در برابر جرم گرفتگی و عدم افت عملکرد در شرایط دشوار، آن را برای این صنایع ایده آل کرده است.
انواع عملکرد انگل ولو پنوماتیک چیست و چطور انتخاب شوند؟
- نرمال بسته (Normally Closed - NC): در حالت پیش فرض بسته است و با اعمال هوا باز می شود.
- نرمال باز (Normally Open - NO): در حالت پیش فرض باز است و با هوا بسته می شود.
- دابل اکت (Double Acting): فاقد فنر بازگشتی است و هوا جهت باز و بسته شدن، به دو طرف اکچویتور اعمال می شود.
انتخاب متریال مناسب بدنه، سیت و پلاگ بر اساس نوع سیال چگونه انجام می شود؟
باید بر اساس ماهیت سیال (خورنده یا غیر خورنده، دما و فشار کاری، بهداشتی بودن یا نبودن) جنس بدنه، پلاگ و سیت را انتخاب کرد. استیل برای سیالات خورنده و محیط بهداشتی، برنج برای سیالات غیرخورنده و فولاد برای فشار/دمای بالا مناسب است. سیت و پلاگ می تواند فلزی یا با پوشش تفلون (PTFE) انتخاب شود.
تفاوت انگل ولو پنوماتیک رزوه‌ای و فلنجی چیست؟
- رزوه‌ای (Threaded): برای سایز کوچک و متوسط، نصب سریع و خطوط کم‌فشار استفاده می شود.
- فلنجی (Flanged): برای سایز بالا و فشار بیشتر، اطمینان از آب بندی و استحکام اتصال مناسب تر است.
