اکچویتور الوماتیک (ELOMATIC)

در صنایع پیشرفته‌ ای نظیر نفت، گاز، پتروشیمی، آب و فاضلاب و سایر بخش‌های صنعتی، کنترل دقیق و مطمئن جریان سیالات همواره یک نیاز حیاتی به شمار می‌ آید. یکی از اجزای کلیدی برای تحقق این هدف، اکچویتور یا عملگر صنعتی است؛ تجهیزی که نقش اصلی آن، باز و بسته‌ کردن خودکار انواع شیرآلات صنعتی مانند شیر پروانه‌ای (Butterfly Valve)، توپی (Ball Valve) و دروازه‌ای (Gate Valve) با دقت و ایمنی بالا می‌ باشد.

اکچویتور الوماتیک (ELOMATIC Actuator)، یکی از پرکاربردترین انواع اکچویتورهای پنوماتیک رک پینیون (Rack & Pinion) است که با استفاده از هوای فشرده به عنوان منبع نیروی محرکه، به طور خودکار عملیات باز و بسته‌ کردن شیرهای ربع‌ گرد (Quarter Turn) را فراهم می کند. این ویژگی باعث شده که اکچویتور EL-O-Matic در بسیاری از کاربری‌ های حیاتی و شرایط سخت محیطی، انتخاب اول مهندسان و مدیران پروژه باشد.

برند EL-O-Matic فعالیت خود را از سال 1973 در کشور هلند آغاز کرد و خیلی زود، به دلیل کیفیت ساخت بی‌نظیر، ایمنی بالا و دوام طولانی، به جایگاهی جهانی در حوزه اکچویتورهای پنوماتیکی رسید. بیش از سه میلیون اکچویتور الوماتیک تاکنون در جهان برای پروژه‌ های بزرگ و متنوع نصب و راه‌ اندازی شده‌ که نشان‌ دهنده‌ی اعتماد صنایع مختلف به این برند معتبر است.

در فروشگاه تخصصی ابزار دقیق پیکاتک، مجموعه‌ای کامل از اکچویتورهای الوماتیک به همراه مشاوره تخصصی، قیمت رقابتی و ارسال فوری سراسر کشور عرضه می‌ گردد و هدف از این مقاله راهنمایی جامع خرید اکچویتور الوماتیک بر اساس نیازهای فنی می باشد.

اکچویتور رک پینیون چیست؟

 اکچویتور پنوماتیک رک و پینیون یکی از رایج‌ ترین ابزارها برای اتوماسیون و کنترل خودکار شیرهای ربع‌ گرد مانند شیرهای پروانه‌ای، توپی و پلاگ در صنایع مختلف از جمله شیمیایی، دارویی، تصفیه آب، نفت و گاز است.

در این نوع اکچویتور از مکانیزم رک و پینیون برای تبدیل حرکت خطی به حرکت چرخشی استفاده می‌ شود. به طور خلاصه، رک (Rack) یک میله دندانه‌ دار است که با پینیون (Pinion)، یعنی چرخ‌ دنده گرد، درگیر می‌ شود. زمانی که نیروی خطی به رک وارد می‌ شود، موجب چرخش پینیون می‌ گردد و در نتیجه، حرکت چرخشی مورد نیاز برای باز و بسته کردن شیر صنعتی فراهم می‌ شود. این اکچویتورها معمولاً در دو نوع اصلی طراحی و تولید می‌ شوند:

• فنر برگشتی (Single Acting / Spring Return): مناسب برای کاربردهایی که ایمنی در حالت خرابی اهمیت دارد. در این مدل، زمانی که هوای فشرده قطع شود، فنر داخلی عمل کرده و شیر را به‌ طور خودکار به وضعیت بسته (Fail-Close) یا باز (Fail-Open) هدایت می‌ کند.

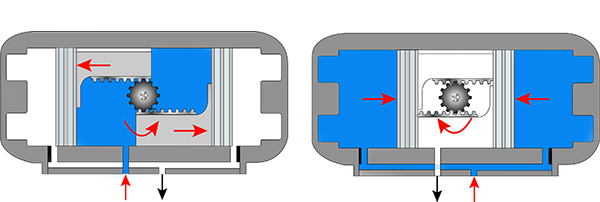

• دابل اکتینگ (Double Acting): در این حالت، نیروی پنوماتیک برای هر دو جهت حرکت باز و بسته شیر استفاده می‌ شود. این نوع اکچویتور برای عملکرد ایمن در موقعیت آخر (Fail-In-Last-Position) نیز مناسب است. در تصویر زیر عملکرد اکچویتور پنوماتبک دابل اکت مشاهده می شود.

در فرآیند عملکرد، معمولاً فشار هوای پنوماتیک به انتهای پیستون‌ ها وارد می‌ شود که باعث حرکت متقابل دو رک داخلی می‌ گردد. این نیروها روی پینیون جمع شده و موجب چرخش دقیق استم شیر می‌ شوند، تا در نهایت شیر باز یا بسته گردد.

طراحی متقارن و استفاده از دو رک باعث توزیع یکنواخت نیرو و افزایش دقت عملکرد می‌ شود. به طور کلی، اکچویتور رک پینیون به دلیل سادگی، قابلیت اطمینان بالا و استحکام، انتخابی محبوب برای اتوماسیون شیرآلات صنعتی در شرایط کاری مختلف به شمار می‌ رود.

چرا اکچویتور پنوماتیک الوماتیک (EL-O-Matic) را انتخاب کنیم؟

در دنیای امروز صنایع نفت، گاز، پتروشیمی و خطوط آب و فاضلاب، عملگرهای پنوماتیکی باید در شرایط بسیار متنوع و اغلب سخت فعالیت کنند؛ از انجام صدها سیکل مکرر در طول شبانه‌ روز گرفته تا مواقعی که ماه‌ ها فقط در یک وضعیت باقی می‌ مانند و ناگهان باید با دریافت یک سیگنال، به سرعت وارد عمل شوند.

همچنین کار در دماهای بالا و در معرض محیط‌ های خورنده، نیازمند عملکرد دقیق و اطمینان از دوام تجهیزات است. در چنین شرایطی، انتخاب یک برند معتبر و اثبات‌شده مانند EL-O-Matic می‌ تواند نقش حیاتی در پایداری و اتوماسیون خطوط تولید داشته باشد.

عملکرد ارتقاء یافته و نگهداری آسان

اکچویتورهای الوماتیک سری F حاصل دقت مهندسی بالا مبتنی بر استانداردهای بین‌ المللی ISO 9000:2008 هستند. این سری، با طراحی ماژولار و فنرهای کارتریجی قابل تنظیم، امکان تنظیم دقیق عملکرد و تعمیرات ساده را برای کاربر فراهم می‌ کند.

همچنین قابلیت نصب آسان و انعطاف‌ پذیری بالا مطابق با استانداردهای مطرح صنعتی، استفاده از این عملگر را برای طیف وسیعی از شیرآلات ربع‌ گرد بدون دغدغه ممکن می‌ سازد. نتیجه این نوآوری‌ها، افزایش زمان آماده‌به‌کار کارخانه و تضمین طول عمر محصولات است.

ایمنی و قابلیت اطمینان بی‌ نظیر

در طراحی اکچویتورهای الوماتیک، ایمنی و قابلیت اطمینان همیشه در اولویت بوده است. ویژگی‌ هایی مانند فنرهای از پیش فشرده و پینیون ضد ترکیدگی، امنیت کامل در حین نصب و بهره‌برداری را تامین می‌ کند. این فنرها، علاوه بر طول عمر بسیار بالا، تضمین می‌ کنند که مکانیزم دستگاه حتی در شرایط failure نیز به صورت ایمن عمل نماید. به همین دلیل است که اکچویتورهای EL-O-Matic گزینه‌ی اول بسیاری از مهندسان، پیمانکاران و اپراتورهای خطوط فرآیندی و پالایشگاهی در سراسر جهان هستند.

تعهد به کیفیت و پیشرو در صنعت

بیش از پنج دهه تجربه، فروش میلیون‌ ها اکچویتور در سرتاسر دنیا و نوآوری‌های مستمر، برند الوماتیک را به یکی از شرکت‌ های پیشروی حوزه عملگرهای پنوماتیک تبدیل کرده است. این تعهد به کیفیت باعث شده که محصولات الوماتیک نه تنها عمر مفید بالایی داشته باشند، بلکه با کمترین نیاز به نگهداری، هزینه‌ های جانبی بهره‌برداری را نیز کاهش دهند.

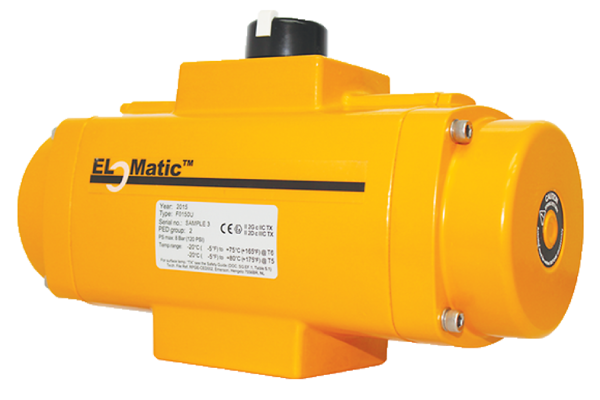

اکچویتور پنوماتیک رک پینیون الوماتیک سری F

اکچویتورهای پنوماتیک رک پینیون سری F از برند EL-O-Matic، با بهره‌ گیری از مکانیزم روتاری و طراحی پیشرفته، راهکاری قابل اطمینان برای کنترل خودکار شیرهای ربع‌گرد در صنایع مختلف به شمار می روند. این سری در 13 سایز متنوع عرضه می‌ شود و بسته به نیاز پروژه، امکان انتخاب بین مدل‌ های فنر برگشتی (Single Acting) و دابل اکتینگ (Double Acting) را برای کاربر فراهم می‌ کند.

بدنه‌ ای با پوشش پودری مقاوم و استفاده از پینیون آلومینیومی اختصاصی با مقاومت بالا در برابر خوردگی، در کنار بست‌ های استنلس استیل، نه‌ تنها موجب افزایش طول عمر اکچویتور شده، بلکه قابلیت اطمینان عملکرد آن را در محیط‌های صنعتی فرسایشی تضمین می‌ کند.

طراحی مهندسی این سری، نصب و جداسازی آسان و سریع را ممکن ساخته و در نتیجه، سری F الوماتیک را به انتخاب اول بسیاری از واحدهای صنعتی برای اتوماسیون و کنترل دقیق انواع شیرهای پروانه‌ ای، توپی و پلاگ تبدیل کرده است.

مشخصات فنی اکچویتور الوماتیک سری F

• نوع اکچویتور پنوماتیک: رک پینیون
• تاییدیه ها: ROHS3, REACH, ATEX, PED and Machinery Directives, SIL3, IP66/67
• نوع کنترل: On/Off, Positioning, Modulating, ESD
• دمای فرآیندی: استاندارد -20°C تا +80°C (-4°F تا +176°F)
• نوع شیر: توپی، پروانه ای و پلاگ
• فشار فرآیندی: 8.3 bar و 120 psi
• گشتاور: 13 سایز از 12 نیوتن متر تا 4100 نیوتن متر (106 lbf.in تا 36,474 lbf.in)

مزایای اکچویتور الوماتیک سری F

• با عملگرهای سینگل و دابل اکت در 13 سایز با گشتاور از 12 نیوتن متر تا 4100 نیوتن متر (106 lbf.in تا 36,474 lbf.in)
• طراحی مقاوم در برابر خوردگی با قابلیت نصب آسان
• نصب آسان و عملکرد قابل اعتماد
• مطابق با استاندارد رابط NAMUR
• پینیون آلومینیوم درجه بالای آنودایز شده سخت (۷۰۷۵ T6)، بهترین ترکیب از مقاومت در برابر خوردگی، استحکام بالا و ساختار سبک وزن و همچنین محافظت در برابر خوردگی گالوانیکی

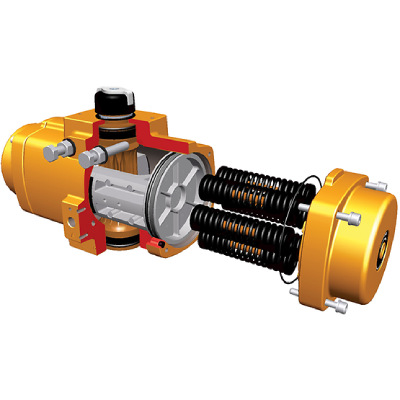

• ساختار ماژولار  و امکان تعویض آسان فنر
• تنظیم Dual Stroke و امکان تنظیم آسان کورس شیر

 خرید اکچویتور الوماتیک از فروشگاه ابزاردقیق پیکاتک

اکچویتورهای ELOMATIC دارای طراحی کاملاً با کیفیت و بدنه مقاوم در برابر خوردگی و کوپلینگ سریع و ایمن با شیرآلات صنعتی هستند. همچنین این اکچویتورها قابلیت کارکرد در محدوده وسیعی از دما و فشار را دارند و برای محیط‌های خورنده و دارای ارتعاش شدید نیز کاملاً مناسب‌اند. نصب و راه‌اندازی آسان، نیاز کم به سرویس، و فراهم‌بودن قطعات یدکی از دیگر مزیت‌های این سری از عملگرهای صنعتی است.

 در فروشگاه تخصصی ابزار دقیق پیکاتک، طیف کاملی از مدل‌ها و سایزهای اکچویتور پنوماتیک الوماتیک به همراه خدمات ارزش افزوده نظیر مشاوره تخصصی رایگان، ارائه اطلاعات فنی، تضمین اصالت کالا، قیمت رقابتی و ارسال فوری به کلیه نقاط ایران در اختیار صنایع و مهندسان قرار دارد. تیم کارشناسی پیکاتک آماده است تا متناسب با نیاز خط تولید یا پروژه، بهترین مدل اکچویتور را معرفی کند و تجربه‌ای مطمئن از خرید تجهیزات ابزار دقیق را برای شما رقم بزند.

 برای دریافت مشاوره تخصصی، استعلام قیمت و اطلاع از موجودی اکچویتور الوماتیک (ELOMATIC) با کارشناسان ما در پیکاتک به شماره 88109770-021 تماس بگیرید و با اطمینان خاطر، فرایند اتوماسیون خطوط خود را به جدیدترین فناوری‌های روز دنیا مجهز کنید.

سوالات متداول اکچویتور الوماتیک

تفاوت اکچویتور سینگل اکت و دابل اکت الوماتیک در چیست؟

اکچویتور سینگل اکت الوماتیک (فنر برگشتی) با قطع هوای فشرده به طور خودکار شیر را باز یا بسته می‌ کند (Fail-Safe)، در حالی که دابل اکت برای باز و بسته شدن به هوای فشرده در هر دو جهت نیاز دارد و معمولاً در موقعیت آخر باقی می‌ ماند (Fail-In-Last-Position).

جنس بدنه و اجزای داخلی اکچویتور الوماتیک سری F چه مزایایی دارد؟

بدنه با پوشش پودری مستحکم، پینیون از جنس آلومینیوم مقاوم به خوردگی و بست‌ های استنلس استیل این مدل را در برابر خورندگی، سایش و شرایط سخت صنعتی بسیار مقاوم می‌ سازد و طول عمر آن را به طور چشمگیری افزایش می‌ دهد.

نحوه انتخاب سایز مناسب اکچویتور الوماتیک چگونه است؟

انتخاب سایز مناسب بر اساس گشتاور مورد نیاز شیر، فشار تأمین هوای فشرده و شرایط کاری انجام می‌ شود. برای مشاوره دقیق‌ تر می‌ توانید با کارشناسان پیکاتک تماس بگیرید.

امکان نصب تجهیزات کمکی روی اکچویتور الوماتیک وجود دارد؟

بله، انواع تجهیزات جانبی از جمله سلونوئید ولو، پوزیشنر، سوئیچ وضعیت و کنترلر می‌ توانند به راحتی بر روی اکچویتور نصب شوند.

کاربرد اکچویتور الوماتیک بیشتر در چه صنایعی است؟

این اکچویتورها در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب، صنایع غذایی و دارویی و کلیه فرآیندهایی که به اتوماسیون شیرهای ربع‌ گرد نیاز دارند، استفاده می‌ شوند.
