اکچویتور برقی (Electric Actuator) یکی از پرکاربردترین تجهیزات جانبی شیرآلات صنعتی از خانواده اکچویتور است که به منظور باز و بسته کردن (on/off) شیرآلات مورد استفاده قرار می گیرد. همچنین این تجهیز برقی با نام های دیگری نظیر اکچویتور موتوری یا الکتریکی نیز شناخته می شود. عملگر یا محرک برقی انرژی الکتریکی را به حرکت مکانیکی تبدیل می کند و عملکرد آن به این صورت است که با دریافت سیگنال های الکتریکی، موتور داخلی آنها فعال شده و می تواند در دو حالت (On/Off) یا کنترل موقعیت (تنظیم درصدی) به کار رود.
مزایای استفاده از اکچویتورهای برقی شامل هزینه کمتر نسبت به سایر انواع اکچویتورها، عدم نیاز به تجهیزات جانبی مانند سیستم های هیدرولیکی یا پنوماتیکی و امکان استفاده در مکان های دور از دسترس یا فضاهای محدود است. این عملگرها معمولاً با ولتاژهای استاندارد مانند 12 یا 24 ولت DC و 220 ولت AC کار می کنند.
بنابراین اکچویتورهای برقی نقش مهمی در بهبود کارایی و دقت سیستم های کنترلی صنعتی ایفا می کنند و با تبدیل سیگنال های الکتریکی به حرکت مکانیکی، امکان کنترل دقیق و اتوماتیک فرآیندها را فراهم می نمایند. در ادامه با عملکرد، مزایا، برندهای مطرح تولید کننده و قیمت انواع اکچویتورهای برقی آشنا می شوید.
پادکست آشنایی با اکچویتور برقی
عملکرد اکچویتور برقی
اکچویتورهای برقی تجهیزات الکترومکانیکی هستند که انرژی الکتریکی را به حرکت مکانیکی تبدیل می کنند و در صنایع مختلف برای کنترل خودکار شیرآلات و تجهیزات مشابه به کار می روند. این عملگرها با دریافت سیگنال های الکتریکی، وضعیت شیرها را تغییر داده و جریان سیالات را کنترل می کنند.
اکثر اکچویتورهای برقی از یک موتور (reversing) استفاده می کنند که قادر است در هر دو جهت حرکت کند. برای توقف موتور هنگام رسیدن اکچویتور به موقعیت نهایی (end of travel)، معمولاً از لیمیت سوئیچ استفاده می شود. این سوئیچ ها توسط بادامک هایی که روی محور اکچویتور نصب شدهاند، فعال می شوند. موقعیت این بادامک ها قابل تنظیم است، بنابراین می توان زمان توقف اکچویتور را در حالت های باز و بسته با دقت تنظیم کرد.
محرک های برقی برای کنترل باز و بسته شدن شیرها طراحی شدهاند و می توانند حرکت چرخشی یا خطی ایجاد کنند. این اکچویتورها با انواع مختلف شیرها از جمله شیرهای پروانهای و توپی سازگار هستند. اجزای اصلی اکچویتور برقی به شرح زیر است:
موتور الکتریکی: اکچویتور برقی شامل یک موتور الکتریکی است که با دریافت سیگنالهای الکتریکی، انرژی الکتریکی را به حرکت مکانیکی تبدیل می کند. این موتور می تواند از نوع جریان متناوب (AC) یا جریان مستقیم (DC) باشد و برای ایجاد حرکت چرخشی یا خطی پیکربندی شود.
گیربکس: برای تنظیم سرعت و گشتاور خروجی، از یک گیربکس استفاده می شود. گیربکس با کاهش سرعت چرخش موتور و افزایش گشتاور، حرکت دقیق و پایداری را برای باز و بسته کردن شیرها فراهم می کند.
واحد کنترل: این بخش سیگنال های الکتریکی را مدیریت کرده و عملکرد موتور را کنترل میکند. واحد کنترل می تواند به صورت یک کلید ساده یا یک کنترلکننده الکترونیکی پیچیده باشد که سرعت، جهت و موقعیت اکچویتور را تنظیم می کند.
بدنه اکچویتور: تمام اجزای داخلی اکچویتور در یک محفظه بیرونی قرار دارند که از آن ها در برابر عوامل محیطی محافظت می کند و پشتیبانی مکانیکی لازم را فراهم می آورد.
در عملکرد قطع و وصل (On/Off)، اکچویتور شیر را به صورت کامل باز یا بسته می کند. سیگنال های الکتریکی ساده مانند 24 ولت DC یا 220 ولت AC برای این منظور استفاده می شوند و عملکرد کنترلیدر این نوع، اکچویتور می تواند موقعیت شیر را به صورت تدریجی تنظیم کند تا جریان سیال را به دقت کنترل نماید. سیگنالهای آنالوگ استاندارد مانند 4 تا 20میلی آمپر یا 0 تا 10 ولت DC برای این منظور به کار می روند.
حرکت چرخشی (Rotary) برای شیرهای توپی (Ball Valve) و پروانهای (Butterfly Valve) و حرکت خطی (Linear) برای شیرهای دروازهای (Gate Valve) و گلوب (Globe Valve)
دمای فرآیندی
-30 تا 60 درجه سانتیگراد
انواع اکچویتور برقی
اکچویتورهای برقی بر اساس نوع حرکت و کاربرد به دستههای مختلفی تقسیم بندی می شوند:
اکچویتورهای برقی قطع و وصل (on/off): این اکچویتورها برای شیرهایی که نیاز به چرخش 90 درجه دارند، مانند بال ولو و یا شیر پروانه ای مناسب هستند. آنها با چرخش یک چهارم دور، عمل باز و بسته کردن شیر را انجام می دهند.
اکچویتورهای برقی (Multi-turn): این اکچویتورها برای شیرهایی که نیاز به چرخش های متعدد برای باز و بسته شدن دارند، مانند گیت ولو (Gate Valves) استفاده می شوند.
اکچویتورهای برقی خطی (Linear): این اکچویتورها حرکت چرخشی موتور را به حرکت خطی تبدیل می کنند و برای شیرهایی که نیاز به حرکت خطی دارند، مانند شیرهای کشویی (Slide Valves) و شیر دیافراگمی (Diaphragm Valves) مناسب هستند.
اکچویتورهای برقی تدریجی (modulating): این اکچویتورها امکان کنترل میزان باز یا بسته بودن شیر را به صورت پیوسته فراهم می کنند و برای کاربردهایی که نیاز به تنظیم دقیق جریان، فشار یا دما دارند، مناسب هستند.
اکچویتورهای برقی ضد انفجار (EX): اکچویتورهای برقی ضد انفجار (EX) برای استفاده در محیط هایی طراحی شدهاند که حاوی گازها یا سیالات قابل اشتعال هستند. این اکچویتورها مطابق با استانداردهای EX ساخته شده و برای مناطق خطرناک مختلف (زون بندی ها) مناسب می باشند.
خرید اکچویتور برقی
خرید اکچویتور برقی برای بسیاری از صنایع، فقط انتخاب یک قطعه ساده نیست؛ بلکه تصمیمی مهم برای افزایش دقت، کنترل بهتر فرآیندها، کاهش خطای انسانی و بهینه سازی عملکرد تجهیزات صنعتی است.
اگر به دنبال راهی مطمئن، سریع و تخصصی برای خرید اکچویتور برقی صنعتی هستید، پیکاتک می تواند انتخابی هوشمندانه باشد. پیکاتک یک سامانه تخصصی خرید و فروش آنلاین محصولات صنعتی است که امکان بررسی، مقایسه و انتخاب تجهیزات صنعتی را برای خریداران ساده تر و حرفه ای تر می کند.

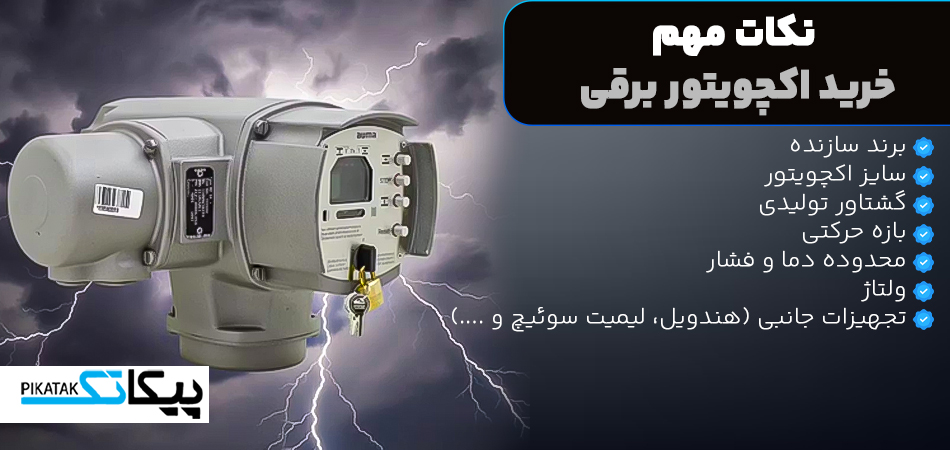

نکات مهم خرید اکچویتور برقی
هنگام خرید اکچویتورهای برقی به نکات مهم زیر توجه فرمایید:
برند سازنده
سایز اکچویتور
گشتاور تولیدی
بازه حرکتی
محدوده دما و فشار
ولتاژ
تجهیزات جانبی (هندویل، لیمیت سوئیچ و ....)
اکچویتور برقی یکی از مهم ترین تجهیزات کنترلی در صنایع مختلف است که امکان تنظیم دقیق حرکت و موقعیت شیرآلات صنعتی را فراهم می کند. این اکچویتورها به دلیل عملکرد بهینه، هزینه نگهداری پایین و قابلیت استفاده در محیطهای مختلف، جایگاه ویژهای در صنایع نفت و گاز و اتوماسیون صنعتی دارند. انتخاب مدل مناسب، نصب صحیح و نگهداری منظم از جمله عواملی هستند که تأثیر مستقیمی بر عملکرد و طول عمر اکچویتور برقی دارند.
شما عزیزان می توانید برای دریافت مشاوره و راهنمایی رایگان توسط کارشناسان متخصص با ما تماس بگیرید.
قیمت اکچویتور برقی
قیمت اکچویتور برقی به یک عامل مشخص وابسته نیست و مجموعه ای از مشخصات فنی، کیفیت ساخت، برند، نوع کاربرد و شرایط کاری روی قیمت نهایی آن تأثیر می گذارد که مهم ترین آن ها عبارتند از:
نوع اکچویتور برقی
یکی از مهم ترین عوامل موثر بر قیمت اکچویتور برقی، نوع عملکرد آن است. اکچویتورها از نظر نوع حرکت به مدل های مختلفی تقسیم می شوند که هرکدام از این مدل ها ساختار، کاربرد و توان متفاوتی دارند و هرچه ساختار اکچویتور پیچیده تر و کاربرد آن تخصصی تر باشد، قیمت آن نیز معمولاً افزایش پیدا می کند.
میزان گشتاور یا نیروی خروجی
گشتاور یکی از اصلی ترین معیارها در تعیین قیمت اکچویتور برقی است. گشتاور نشان می دهد اکچویتور تا چه اندازه توان باز و بسته کردن یا جابهجایی تجهیز مورد نظر را دارد. اکچویتورهایی که گشتاور بالاتری تولید می کنند، معمولاً موتور قوی تر، گیربکس مقاوم تر و بدنه مستحکم تری دارند؛ بنابراین قیمت بالاتری نیز خواهند داشت.
انتخاب گشتاور مناسب اهمیت زیادی دارد. اگر اکچویتور ضعیف تر از نیاز سیستم انتخاب شود، ممکن است عملکرد ناقص داشته باشد یا در مدت کوتاهی دچار خرابی شود. از طرف دیگر، انتخاب اکچویتور بسیار قوی تر از نیاز واقعی نیز می تواند باعث افزایش غیرضروری هزینه خرید شود.
ولتاژ و نوع تغذیه
نوع تغذیه، طراحی مدار داخلی و سازگاری با سیستم برق مجموعه می تواند روی قیمت محصول تأثیر بگذارد.
برند و کشور سازنده
برند تولید کننده یکی دیگر از عوامل مهم در قیمت اکچویتور برقی است. برندهای معتبر معمولاً به دلیل کیفیت ساخت بهتر، دقت بالاتر، طول عمر بیشتر، خدمات فنی مناسب تر و استفاده از قطعات باکیفیت، قیمت بالاتری دارند.
درجه حفاظت بدنه
هرچه مقاومت بدنه در برابر عوامل محیطی بیشتر باشد، قیمت اکچویتور برقی نیز افزایش پیدا می کند. برای مثال، اکچویتوری که در یک سالن تمیز و خشک نصب می شود، الزامات متفاوتی نسبت به اکچویتوری دارد که در فضای باز یا محیط خورنده استفاده می شود.
جنس بدنه و کیفیت ساخت
جنس بدنه، کیفیت آب بندی، نوع گیربکس، کیفیت موتور، نوع یاتاقان ها و طراحی داخلی اکچویتور همگی روی قیمت نهایی تأثیرگذار هستند. اکچویتورهایی که از آلیاژهای مقاوم تر، پوشش ضد خوردگی و قطعات داخلی باکیفیت تر ساخته شدهاند، معمولاً دوام بیشتری دارند و برای شرایط کاری سنگین مناسب تر هستند.
سرعت عملکرد
سرعت باز و بسته شدن یا جابه جایی اکچویتور نیز یکی از عوامل موثر بر قیمت است. در برخی کاربردها، سرعت عملکرد اهمیت زیادی دارد و اکچویتور باید در زمان کوتاهی فرمان را اجرا کند. طراحی موتور، گیربکس و سیستم کنترل در این مدل ها متفاوت است و همین موضوع می تواند روی قیمت تأثیر بگذارد.
نوع کاربرد صنعتی
قیمت اکچویتور برقی برای کاربردهای عمومی با مدل هایی که در صنایع حساس استفاده می شوند یکسان نیست. تجهیزاتی که در صنایع نفت و گاز، پتروشیمی، نیروگاه، داروسازی یا صنایع غذایی استفاده می شوند، معمولاً باید استانداردهای دقیق تری داشته باشند.
هرچه کاربرد حساس تر باشد، نیاز به کیفیت بالاتر، کنترل دقیق تر و ایمنی بیشتر افزایش پیدا می کند؛ در نتیجه قیمت محصول نیز بالاتر خواهد بود.
مزایای اکچویتور برقی
استفاده از اکچویتور برقی نسبت به سایر مدل ها ماننداکچویتور پنوماتیک و یا هیدرولیکی، مزایای متعددی دارد که برخی از مهمترین آنها عبارتند از:
دقت بالا: اکچویتورهای برقی امکان کنترل دقیق موقعیت و سرعت را فراهم می کنند، در حالی که اکچویتورهای پنوماتیکی به دلیل تراکم پذیری هوا و اکچویتورهای هیدرولیکی به دلیل نشت مایعات ممکن است دقت کمتری داشته باشند.
نگهداری و تعمیرات آسان تر: اکچویتورهای برقی به دلیل نداشتن سیالات کاری مانند روغن یا هوا، نیاز به نگهداری کمتری دارند و هزینههای تعمیرات آن ها نیز پایینتر است.
ایمنی و سازگاری محیطی: اکچویتورهای برقی بدون استفاده از سیالات تحت فشار عمل می کنند، که خطر نشت و آلودگی محیطی را کاهش می دهد. همچنین، عدم وجود سیالات قابل اشتعال یا انفجار، سطح ایمنی را در محیطهای حساس افزایش میدهد.
عدم نیاز به سیستم های جانبی: برخلاف اکچویتورهای هیدرولیکی و پنوماتیکی، نیازی به کمپرسور یا پمپ ندارند.
عملکرد بی صدا: در مقایسه با اکچویتورهای هیدرولیکی و پنوماتیکی، اکچویتورهای برقی عملکرد بی صداتری دارند، که در محیط هایی که کاهش نویز اهمیت دارد، مزیت محسوب می شود.
با این حال، اکچویتورهای پنوماتیکی و هیدرولیکی نیز مزایای خاص خود را دارند. برای مثال، اکچویتورهای پنوماتیکی به دلیل ساختار ساده و استفاده از هوای فشرده، هزینه های نصب و نگهداری کمتری دارند و در محیط های با خطر انفجار مناسب تر هستند همچنین اکچویتورهای هیدرولیکی نیز قادر به تولید نیروهای بسیار بالا هستند و برای کاربردهای سنگین مناسب می باشند.
ساختمان اکچویتور برقی
ساختمان اکچویتور برقی به مجموعه قطعات مکانیکی، الکتریکی و کنترلی گفته می شود که در کنار هم باعث تبدیل انرژی الکتریکی به حرکت مکانیکی می شوند. این حرکت می تواند برای باز و بسته کردن شیرآلات صنعتی، کنترل موقعیت، جابه جایی قطعات یا اجرای فرمان در سیستم های اتوماسیون استفاده شود.
اکچویتور برقی معمولاً از چند بخش اصلی تشکیل می شود که هرکدام نقش مشخصی در عملکرد نهایی دستگاه دارند. مهم ترین اجزای ساختمان اکچویتور برقی شامل موتور الکتریکی، گیربکس، مدار فرمان، لیمیت سوئیچ، بدنه، کوپلینگ، نشانگر وضعیت، سیستم کنترل دستی و تجهیزات حفاظتی است.
هماهنگی این قطعات باعث می شود اکچویتور بتواند فرمان الکتریکی را دریافت کند، آن را به حرکت مکانیکی تبدیل کند و در نقطه مناسب متوقف شود. هرچه کیفیت این اجزا بالاتر باشد، عملکرد اکچویتور دقیق تر، پایدارتر و ایمن تر خواهد بود.
موتور الکتریکی اکچویتور برقی
موتور الکتریکی قلب اصلی اکچویتور برقی است. این بخش انرژی برق را دریافت کرده و حرکت چرخشی اولیه را ایجاد می کند. قدرت موتور باید متناسب با نوع کاربرد، گشتاور موردنیاز و اندازه شیر یا تجهیز انتخاب شود.
اگر موتور ضعیف تر از نیاز سیستم باشد، اکچویتور نمیتواند عملکرد مناسبی داشته باشد و ممکن است در زمان باز یا بسته کردن شیر دچار توقف یا فشار بیش از حد شود. از طرف دیگر، موتور قویتر و باکیفیت تر معمولاً باعث افزایش دوام، قدرت و قیمت اکچویتور برقی می شود.
گیربکس اکچویتور برقی
یکی از مهم ترین بخشها در ساختمان اکچویتور برقی، گیربکس است. گیربکس وظیفه دارد سرعت موتور را کاهش داده و گشتاور خروجی را افزایش دهد. این بخش به اکچویتور کمک می کند نیروی کافی برای حرکت دادن شیر یا تجهیز صنعتی را فراهم کند.
مدار فرمان و برد کنترلی
مدار فرمان یا برد کنترلی، بخش هوشمند اکچویتور برقی محسوب می شود. این قسمت فرمان های ورودی را دریافت کرده و عملکرد موتور را کنترل می کند. در مدل های ساده، فرمان ها معمولاً شامل باز و بسته شدن هستند؛ اما در مدل های پیشرفته تر، امکان کنترل تدریجی، دریافت سیگنال آنالوگ و ارسال فیدبک موقعیت نیز وجود دارد.
لیمیت سوئیچ در اکچویتور برقی
لیمیت سوئیچ یکی از اجزای کلیدی ساختمان اکچویتور برقی است. وظیفه این قطعه، تشخیص موقعیت نهایی باز و بسته و توقف حرکت اکچویتور در زمان مناسب است. اگر لیمیت سوئیچ به درستی تنظیم نشده باشد، ممکن است شیر کامل باز یا بسته نشود یا اکچویتور بیش از حد مجاز حرکت کند.
لیمیت سوئیچها از وارد شدن فشار اضافی به شیر، موتور و گیربکس جلوگیری میکنند و باعث افزایش ایمنی و طول عمر تجهیز می شوند. به همین دلیل، هنگام خرید اکچویتور برقی باید به کیفیت سیستم محدود کننده حرکت توجه شود.
بدنه اکچویتور برقی
بدنه اکچویتور برقی وظیفه محافظت از قطعات داخلی را بر عهده دارد. این بدنه باید در برابر ضربه، گردوغبار، رطوبت، دما و شرایط محیطی صنعتی مقاومت کافی داشته باشد. جنس بدنه معمولاً از آلومینیوم، آلیاژهای مقاوم یا مواد صنعتی مستحکم انتخاب می شود.
کوپلینگ و بخش اتصال به شیر
کوپلینگ رابط میان اکچویتور و شیر یا تجهیز مکانیکی است. این بخش حرکت خروجی اکچویتور را به محور شیر منتقل می کند. اگر کوپلینگ به درستی انتخاب یا نصب نشود، ممکن است حرکت به صورت ناقص منتقل شود یا به محور شیر و اکچویتور فشار وارد شود.
نشانگر وضعیت
بسیاری از اکچویتورهای برقی دارای نشانگر وضعیت هستند. این نشانگر به کاربر کمک می کند موقعیت باز، بسته یا نیمه باز بودن شیر را ب هصورت چشمی بررسی کند. وجود نشانگر وضعیت در محیط های صنعتی باعث افزایش سرعت عیب یابی و کنترل عملکرد سیستم می شود.
سیستم کنترل دستی
یکی از بخش های کاربردی در ساختمان اکچویتور برقی، سیستم کنترل دستی است. این بخش معمولاً به صورت هندویل یا مکانیزم دستی طراحی می شود و در مواقع اضطراری، قطع برق یا نیاز به تنظیم دستی مورد استفاده قرار می گیرد.
وجود کنترل دستی باعث می شود اپراتور بتواند در شرایط خاص، بدون نیاز به برق، شیر را باز یا بسته کند. این ویژگی در بسیاری از سیستم های صنعتی اهمیت زیادی دارد و میتواند از توقف کامل فرآیند جلوگیری کند.
تفاوت ساختمان اکچویتور برقی ساده و پیشرفته
اکچویتورهای برقی ساده معمولاً فقط برای باز و بسته کردن شیر استفاده می شوند و ساختار کنترلی محدود تری دارند. اما مدل های پیشرفته تر دارای بردهای کنترلی دقیق تر، فیدبک موقعیت، قابلیت کنترل تدریجی، امکانات حفاظتی بیشتر و ارتباط بهتر با سیستم های اتوماسیون هستند.
انتخاب بین مدل ساده و پیشرفته به نوع پروژه بستگی دارد. برای کاربردهای عمومی، مدل های ساده می توانند کافی باشند؛ اما در سیستم های حساس، خطوط تولید دقیق یا فرآیندهای کنترلی، استفاده از اکچویتورهای پیشرفته عملکرد مطمئن تری ایجاد می کند.
نحوه تنظیم اکچویتور برقی یکی از مهم ترین مراحل پس از نصب این تجهیز صنعتی است. حتی اگر بهترین مدل اکچویتور برقی را خریداری کرده باشید، در صورت تنظیم نادرست، عملکرد شیر یا سیستم کنترلی دچار اختلال می شود. تنظیم صحیح اکچویتور باعث می شود فرمان باز و بسته شدن با دقت اجرا شود، موقعیت نهایی به درستی کنترل گردد و از فشار اضافی به شیر، موتور و گیربکس جلوگیری شود.
اهمیت تنظیم صحیح اکچویتور برقی
تنظیم اکچویتور برقی فقط برای راه اندازی اولیه نیست؛ بلکه مستقیماً روی عمر مفید تجهیز، ایمنی سیستم و کیفیت عملکرد فرآیند اثر می گذارد. اگر اکچویتور بیش از حد مجاز حرکت کند، ممکن است به شیر آسیب وارد شود. اگر هم حرکت آن کمتر از مقدار موردنیاز باشد، شیر به طور کامل باز یا بسته نمی شود و عملکرد سیستم ناقص خواهد بود.
تنظیم صحیح باعث می شود اکچویتور در نقطه مناسب متوقف شود، فرمان های کنترلی را دقیق اجرا کند و فشار مکانیکی غیرضروری به قطعات داخلی وارد نشود. این موضوع به ویژه در صنایع حساس مانند نفت و گاز، پتروشیمی، آب و فاضلاب، نیروگاهها و خطوط تولید اهمیت بیشتری دارد و شامل مراحل زیر است:
بررسی اولیه قبل از تنظیم اکچویتور برقی
قبل از شروع تنظیم اکچویتور برقی، باید مطمئن شوید که مدل انتخاب شده با نوع شیر و شرایط کاری سازگار است. گشتاور اکچویتور، ولتاژ تغذیه، نوع حرکت، زاویه چرخش، نوع کنترل و شرایط نصب باید با نیاز سیستم هماهنگ باشد.
همچنین لازم است مسیر حرکت شیر بررسی شود. شیر نباید گیر مکانیکی داشته باشد، زیرا در این حالت اکچویتور برای حرکت دادن آن فشار زیادی تحمل می کند و احتمال آسیب به موتور یا گیربکس افزایش می یابد. بهتر است قبل از اتصال کامل اکچویتور، شیر به صورت دستی باز و بسته شود تا از روان بودن حرکت آن اطمینان حاصل شود.
مراحل کلی تنظیم اکچویتور برقی
برای تنظیم اکچویتور برقی، ابتدا باید برق ورودی و فرمان های کنترلی طبق نقشه سیم کشی سازنده بررسی شود. سپس اکچویتور روی شیر یا تجهیز موردنظر نصب می شود و وضعیت باز و بسته بودن شیر مشخص می گردد. در این مرحله، باید جهت چرخش اکچویتور با جهت عملکرد شیر هماهنگ باشد.
پس از نصب، نوبت به تنظیم محدوده حرکت می رسد. در بسیاری از اکچویتورها، لیمیت سوئیچ ها یا تنظیمات انتهایی برای تعیین نقطه باز و بسته استفاده می شوند. این بخش مشخص می کند که اکچویتور در چه نقطه ای متوقف شود و از حرکت بیشتر جلوگیری کند.
در مرحله بعد، عملکرد اکچویتور با فرمان باز و بسته تست می شود. اگر شیر بیش از حد حرکت کند یا قبل از رسیدن به موقعیت مناسب متوقف شود، باید تنظیمات لیمیت سوئیچ یا مکانیزم توقف اصلاح شود. این کار باید با دقت انجام شود تا هم شیر به طور کامل عمل کند و هم فشار اضافی به آن وارد نشود.
لیمیت سوئیچ یکی از مهم ترین بخش ها در تنظیم اکچویتور برقی است. این قطعه وظیفه دارد موقعیت نهایی باز و بسته را تشخیص دهد و در زمان مناسب فرمان توقف را صادر کند. تنظیم نادرست لیمیت سوئیچ می تواند باعث نیمه باز ماندن شیر، بسته نشدن کامل یا فشار بیش از حد به نشیمنگاه شیر شود.
برای تنظیم لیمیت سوئیچ، معمولاً ابتدا شیر در موقعیت بسته قرار می گیرد و سپس سوئیچ مربوط به حالت بسته تنظیم می شود. پس از آن شیر به حالت باز منتقل شده و سوئیچ مربوط به حالت باز تنظیم می گردد.
در برخی مدل های اکچویتور برقی، امکان تنظیم گشتاور وجود دارد. گشتاور باید به گونه ای تنظیم شود که اکچویتور توان کافی برای حرکت دادن شیر را داشته باشد، اما فشار بیش از اندازه به قطعات وارد نکند. اگر مقدار گشتاور خیلی کم باشد، اکچویتور ممکن است نتواند شیر را کامل باز یا بسته کند. اگر بیش از حد بالا تنظیم شود، احتمال آسیب به شیر، کوپلینگ یا گیربکس افزایش می یابد.
یکی دیگر از بخش های اصلی در نحوه تنظیم اکچویتور برقی، مشخص کردن موقعیت دقیق باز و بسته است. در شیرهای ربع گرد، معمولاً حرکت در زاویه ۹۰ درجه انجام می شود. در این حالت، اکچویتور باید دقیقاً در نقطه بسته کامل و باز کامل متوقف شود.
در مدل های خطی یا چند دور، محدوده حرکت متفاوت است و باید متناسب با کورس شیر یا تجهیز تنظیم شود. اگر موقعیتها به درستی تنظیم نشوند، سیستم کنترلی نمی تواند عملکرد قابل اعتمادی داشته باشد و ممکن است جریان سیال، فشار یا فرآیند تولید دچار نوسان شود.
پس از تنظیم مکانیکی، باید بخش الکتریکی اکچویتور بررسی شود. ولتاژ ورودی، اتصال ارت، فرمان باز، فرمان بسته، سیگنالهای کنترلی و فیدبک موقعیت باید مطابق نقشه فنی متصل شده باشند. هرگونه اشتباه در سیم کشی میتواند باعث چرخش اشتباه، توقف ناگهانی، عملکرد ناقص یا آسیب به برد کنترلی شود.
تست عملکرد پس از تنظیم اکچویتور برقی
بعد از انجام تنظیمات، باید اکچویتور چند بار در حالت باز و بسته تست شود. در این تست باید بررسی شود که حرکت اکچویتور نرم، یکنواخت و بدون صدای غیرعادی باشد. همچنین باید مطمئن شد که شیر در نقطه مناسب متوقف می شود و فرمان های کنترلی به درستی اجرا می شوند.
در صورت وجود نشانگر موقعیت، باید وضعیت نمایش داده شده با حالت واقعی شیر مطابقت داشته باشد. اگر اکچویتور دارای فیدبک موقعیت است، سیگنال خروجی نیز باید با موقعیت واقعی هماهنگ باشد. این مرحله برای اطمینان از عملکرد دقیق سیستم بسیار ضروری است.
خطاهای رایج در تنظیم اکچویتور برقی:
یکی از خطاهای رایج، تنظیم نادرست جهت چرخش اکچویتور است. در این حالت، فرمان باز ممکن است باعث بسته شدن شیر شود یا برعکس. خطای دیگر، تنظیم اشتباه لیمیت سوئیچها است که باعث توقف زودهنگام یا حرکت بیش از حد اکچویتور می شود.
انتخاب اکچویتور با گشتاور نامناسب نیز یکی از مشکلات رایج است. اگر اکچویتور ضعیف باشد، سیستم عملکرد پایداری نخواهد داشت. اگر بیش از حد قوی باشد و تنظیمات حفاظتی مناسبی نداشته باشد، ممکن است به شیر آسیب وارد کند. همچنین بی توجهی به شرایط محیطی مانند رطوبت، گردوغبار یا دمای بالا می تواند باعث کاهش عمر تجهیز شود.
