اکچویتور پنوماتیک KGSY

اکچویتور پنوماتیک KGSY یکی از محصولات باکیفیت و پرطرفدار برند بین‌المللی KGSY است که در حوزه ابزار دقیق و اتوماسیون صنعتی جایگاه ویژه‌ای یافته است. این تجهیز با استفاده از هوای فشرده تولید شده توسط کمپرسور، گشتاور یا نیروی لازم برای باز و بسته کردن انواع شیرآلات صنعتی را فراهم می‌ کند و در نتیجه نقش مهمی در کنترل جریان سیالات در خطوط لوله ایفا می‌ کند.

در میان انواع اکچویتورها، مدل پنوماتیک روتاری رک پینیون (Rack and Pinion) شرکت KGSY یکی از رایج‌ ترین گزینه‌ ها برای استفاده در شیرآلات ربع‌ گرد به شمار می‌ رود. این مدل به دلیل طراحی دقیق و عملکرد پایدار، به طور گسترده بر روی شیر توپی (Ball Valve) و شیر پروانه‌ای (Butterfly Valve) نصب می‌ شود. زاویه حرکت یا (stroke) در این سری از 0 تا 90 درجه، 0 تا 120درجه و حتی 0 تا 180 درجه قابل طراحی و سفارش است.

اکچویتور پنوماتیک KGSY در دو نوع فنر برگشتی یا سینگل اکت (Spring Return) و دابل اکت (Double Acting) تولید می‌ شوند. همچنین بدنه اکچویتور پنوماتیک KGSY معمولاً از آلیاژ آلومینیوم با پوشش ضد خوردگی ساخته می‌ شود که باعث سبکی، دوام بالا و مقاومت در برابر شرایط سخت صنعتی می‌ گردد. این تجهیزات در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب، صنایع غذایی، دارویی و بسیاری صنایع دیگر مورد استفاده قرار می‌ گیرند.

یکی از نکات مهم در انتخاب سایز مناسب اکچویتور، میزان گشتاور مورد نیاز برای چرخش شیرآلات است. به عنوان مثال، شیر توپی در سایز مشابه نسبت به شیر پروانه‌ای نیاز به گشتاور بالاتری دارد، بنابراین باید از اکچویتور با سایز و قدرت بالاتری استفاده گردد تا عملکرد سیستم مختل نشود. هدف این مقاله ارائه یک راهنمای جامع برای خرید و بررسی مشخصات فنی انواع اکچویتور پنوماتیک KGSY است تا بتوانید با در نظر گرفتن نیازهای فنی پروژه و بودجه موجود، مناسب‌ ترین گزینه را انتخاب کنید.

معرفی برند KGSY

برند KGSY به عنوان یکی از تولیدکنندگان معتبر و مطرح چینی در حوزه تجهیزات جانبی شیرآلات کنترلی شناخته می‌ شود و با بهره‌ گیری از فناوری روز دنیا و استانداردهای بین‌ المللی، محصولات متنوع و قابل‌ اعتمادی را روانه بازار جهانی کرده است.

این شرکت با تکیه بر تیم مهندسی متخصص و خطوط تولید پیشرفته، طیف گسترده‌ای از تجهیزات صنعتی شامل لیمیت سوئیچ باکس (Limit Switch Box)، پوزیشنر (Positioner)، اکچویتور پنوماتیک (Pneumatic Actuator)، فیلتر رگلاتور (Filter Regulator)، سلونوئید ولو (Solenoid Valve) و بسیاری دیگر از ملزومات کنترلی خطوط فرآیندی را تولید و عرضه می‌ کند.

محصولات KGSY علاوه بر کیفیت بالا، از طراحی ارگونومیک، طول عمر طولانی و قابلیت کارکرد در شرایط سخت محیطی برخوردار هستند و به همین دلیل در صنایع مختلفی مانند نفت و گاز، پتروشیمی، آب و فاضلاب، صنایع غذایی، دارویی و فولاد به‌طور گسترده مورد استفاده قرار می‌ گیرند. این برند با رویکرد ترکیب عملکرد دقیق، ایمنی بالا و بهینه‌ سازی هزینه‌ ها توانسته جایگاه قابل‌توجهی در بازارهای رقابتی به‌دست آورد و اعتماد مشتریان خود در بیش از ده‌ها کشور را جلب نماید.

در ایران نیز، محصولات KGSY به دلیل عملکرد مطمئن، قطعات جایگزین در دسترس و پشتیبانی فنی، انتخابی محبوب برای مهندسان و پیمانکاران پروژه‌ های صنعتی به شمار می‌ روند. با استفاده از تجهیزات این برند، میتوان عملکرد شیرآلات صنعتی را بهینه‌ سازی کرده و کنترل دقیق‌ تری بر فرآیندها اعمال نمود.

انواع اکچویتور پنوماتیک KGSY

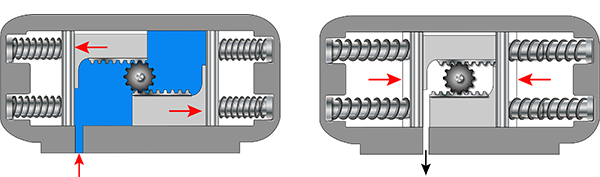

اکچویتور پنوماتیک سینگل اکت یا فتر برگشتی KGSY

در مدل فنر برگشتی Spring Return بازگشت پیستون‌ها به حالت اولیه با کمک فنر داخلی انجام شده و در شرایط قطع هوا، شیر به صورت خودکار بسته یا باز می‌ شود. این ویژگی در فرآیندهایی که ایمنی بالاتر و واکنش سریع در شرایط اضطراری اهمیت دارد، بسیار کاربردی است. در اکچویتورهای فنر برگشتی سینگل اکت (Single Action)، وجود دریچه تهویه در موقعیت B تأثیری بر گشتاور خروجی اکچویتور ندارد؛ بلکه به عملکرد فنر برگشتی کمک می‌ کند.

در شرایط کارکرد عادی، هنگام انتخاب یک اکچویتور تک‌عملکرده باید ضریب اطمینان بین 30٪ تا 50٪ را در نظر گرفت.

مثال:

• گشتاور مورد نیاز شیر = 100 نیوتن‌ متر
• گشتاور ایمنی = 100 × (1 + 30%) = 130 نیوتن‌ متر

با مراجعه به جدول گشتاور خروجی اکچویتورهای سینگل اکت، مدل BT-140SK10 انتخاب می‌ شود.

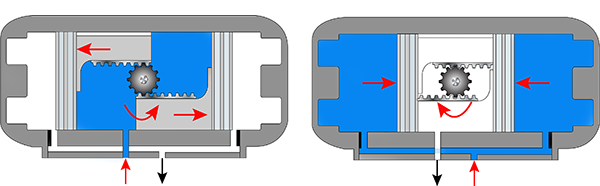

اکچویتور پنوماتیک دابل اکت KGSY

در این مدل که با عنوان Double Acting شناخته می‌ شود، حرکت در هر دو جهت (باز و بسته شدن شیر) به کمک فشار هوای فشرده انجام می‌ گیرد و فنری در ساختار آن وجود ندارد. نتیجه این طراحی، کنترل دقیق‌تر و گشتاور یکنواخت در طول حرکت است که آن را برای کاربردهایی که نیاز به عملکرد سریع و دوطرفه دارند، ایده‌ آل می‌سازد.

هر دو نوع اکچویتور پنوماتیک KGSY با بدنه‌ای مقاوم از آلومینیوم و پوشش ضدخوردگی، در محیط‌های سخت صنعتی قابل استفاده هستند و با زوایای چرخش مختلف تولید می‌ شوند. انتخاب بین این دو مدل باید بر اساس شرایط فرآیندی، ملاحظات ایمنی و نیاز گشتاور دقیق انجام شود.

ضریب اطمینان پیشنهادی برای اکچویتورهای دابل اکت در شرایط کاری عادی بین 20٪ تا 30٪ است.

مثال:

• گشتاور مورد نیاز شیر = 100 نیوتن‌متر
• با در نظر گرفتن ضریب اطمینان: 100×(1+30%)=130نیوتن‌ متر
• فشار هوای ورودی = 5 بار

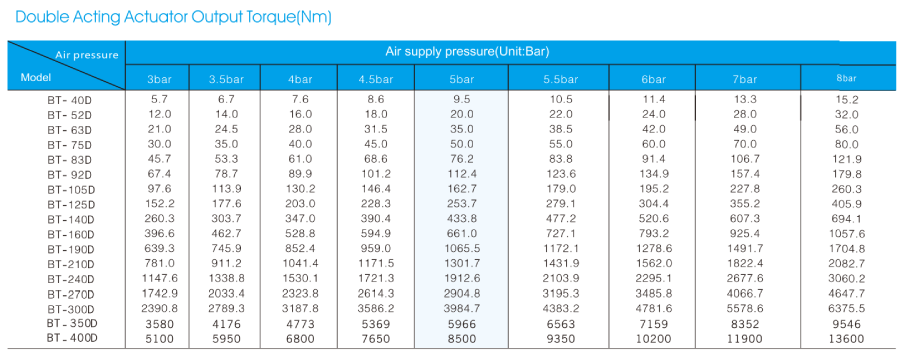

با مراجعه به جدول گشتاور اکچویتورهای دابل اکت، میتوان حداقل مدل مناسب را BT-105D انتخاب کرد.

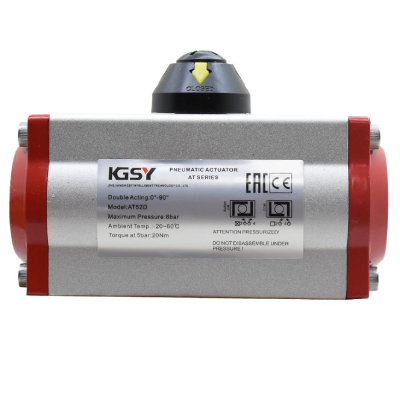

مشخصات فنی اکچویتور پنوماتیک KGSY

• مدل: اکچویتور پنوماتیک سری BT
• سایز سیلندر: از 40 تا 400
• متریال بدنه: آلومینیوم
• نوع عملکرد → D = دابل اکت (Double Acting)، S = فنر برگشتی (Spring Return)
• تعداد فنر (Spring Quantity) → K5 / K6 / K7 / K8 / K9 / K10 / K11 / K12 / K13 / K14 / K15 / K16. برای مدل دابل اکت قابل استفاده نیست.
• اتصال → استاندارد ISO5211، فلنج F03 تا F25، ستاره‌ای (Star Square)، 9-55
• کد اندازه شفت (Shaft Size Code) →P = مربعی ستاره‌ای (Star Square) و H = سوراخ موازی مقابل هم (Parallel Opposite Hole) و W = سوراخ دوتایی (Two Key Hole)
• زاویه چرخش (Rotation Angle) → 0 تا 90°، 0 تا 120°، 0° تا 180 °، و مدل 3 حالته (3 Position)
• دمای محیط (Ambient Temperature) →استاندارد: B و دمای پایین: D و دمای بالا: G
• درجه مقاومت در برابر خوردگی (Corrosion Resistance Grade) → A یا B

مزایای استفاده از اکچویتور پنوماتیک KGSY

• سرعت و دقت بالا در باز و بسته کردن شیرآلات صنعتی
• ایمنی بیشتر با قابلیت فنر برگشتی در شرایط قطع هوا
• طول عمر بالا به دلیل استفاده از آلیاژ آلومینیوم و پوشش ضد خوردگی
• مقاومت عالی در برابر شرایط سخت صنعتی و محیط‌ های خورنده
• طراحی ماژولار برای سرویس و نگهداری آسان
• کاربرد با انواع شیرآلات ربع‌ گرد مانند توپی و پروانه‌ای
• دارای استانداردهای بین‌ المللی مانند Ex, SIL,CE
• قیمت اقتصادی نسبت به کیفیت و ماندگاری بالا

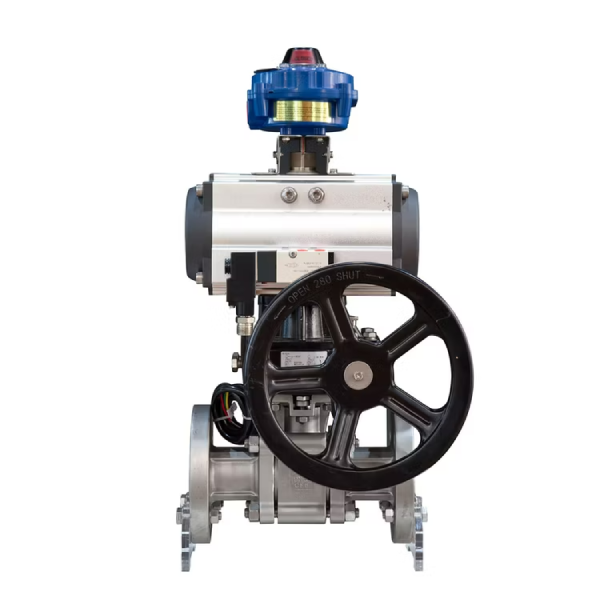

نکات کلیدی انتخاب اکچویتور پنوماتیک KGSY

برای اینکه انتخاب شما بین انواع اکچویتورهای پنوماتیک KGSY دقیق، اقتصادی و در عین حال کارآمد باشد، باید به فاکتورهای فنی و عملیاتی زیر با دقت توجه کنید:

• نوع عملکرد اکچویتور (سینگل اکت یا دابل اکت)
• سایز اکچویتور (Actuator Size)
• گشتاور تولیدی (Output Torque)
• بازه حرکتی (Travel Range)
• شرایط دما و فشار کاری
• تأییدیه‌ ها و استانداردها
• متریال بدنه
• سازگاری با تجهیزات جانبی

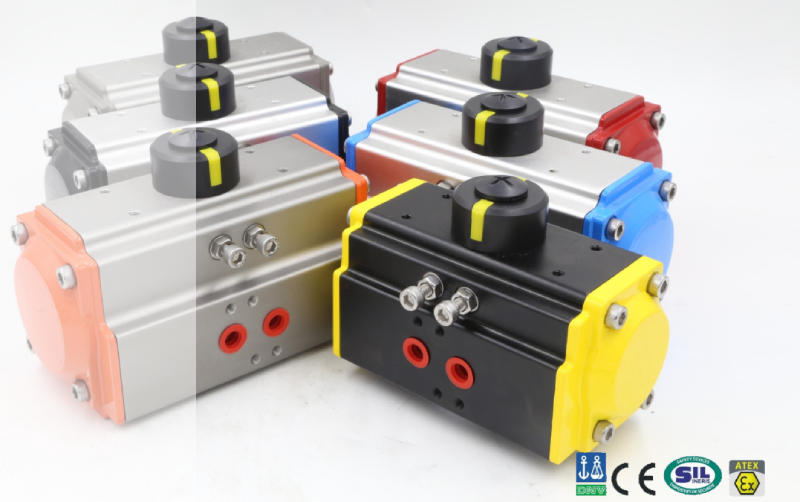

خرید اکچویتور پنوماتیک KGSY از فروشگاه پیکاتک

فروشگاه اینترنتی ابزار دقیق پیکاتک به‌ عنوان یکی از تأمین‌ کنندگان معتبر تجهیزات ابزار دقیق و کنترل صنعتی، با هدف ارائه محصولات باکیفیت، خدمات تخصصی و پاسخگویی سریع به نیاز صنایع مختلف فعالیت می‌ کند. در فروشگاه پیکاتک، مجموعه‌ای کامل از انواع اکچویتور پنوماتیک KGSY با سایزها، عملکردها و گشتاورهای متنوع ارائه می‌ شود که پاسخگوی نیازهای پروژه‌ های مختلف صنعتی است.

کارشناسان ما آماده‌اند تا با بررسی دقیق شرایط کاری، مشخصات شیرآلات و بودجه پروژه، بهترین گزینه را برای شما پیشنهاد دهند تا خریدی مطمئن و اقتصادی داشته باشید. برای دریافت مشاوره فنی رایگان، استعلام قیمت به‌ روز و ثبت سفارش اکچویتور پنوماتیک KGSY، می‌ توانید با کارشناسان فروش پیکاتک تماس بگیرید و از پشتیبانی تخصصی ما در تمام مراحل خرید بهره‌ مند شوید.

سؤالات متداول درباره اکچویتور پنوماتیک KGSY

اکچویتور پنوماتیک KGSY چیست و چه کاربردی دارد؟

اکچویتور پنوماتیک KGSY یک عملگر صنعتی است که با استفاده از فشار هوای فشرده، انواع شیرآلات ربع‌ گرد مانند شیر پروانه‌ای، توپی و پلاگ ولو را باز و بسته می‌ کند. این محصول در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب، غذایی و دارویی کاربرد گسترده دارد.

تفاوت مدل فنر برگشتی (Single Acting) و دابل اکت (Double Acting) در KGSY چیست؟

• فنر برگشتی: در صورت قطع هوا، فنر داخلی باعث بازگشت شیر به وضعیت ایمن از پیش تعیین‌ شده می‌ شود (ایمنی بالاتر در شرایط اضطراری).
• دابل اکت: در هر دو جهت با فشار هوا کار می‌ کند و کنترل دقیق‌ تری روی موقعیت شیر فراهم می‌ کند.

چگونه سایز مناسب اکچویتور KGSY را انتخاب کنیم؟

سایزبندی با توجه به نوع شیر، سایز شیر، فشار سیال و گشتاور لازم برای باز و بسته شدن انجام می‌شود. مثلاً یک شیر پروانه‌ای معمولاً به گشتاور بیشتری نسبت به یک شیر توپی هم‌قطر نیاز دارد.

جنس بدنه اکچویتورهای KGSY چیست؟

بدنه معمولاً از آلیاژ آلومینیوم با پوشش‌های ضد خوردگی ساخته می‌ شود تا طول عمر بالا و مقاومت در شرایط سخت محیطی تضمین شود.

چه زاویه‌های چرخشی برای اکچویتور KGSY موجود است؟

این اکچویتورها در بازه‌ های حرکتی ۰–۹۰، ۰–۱۲۰ و ۰–۱۸۰ درجه عرضه می‌ شوند.
