"ترانسمیتر اختلاف فشار اندرس هاوزر"

ترانسمیتر اختلاف فشار اندرس هاوزر

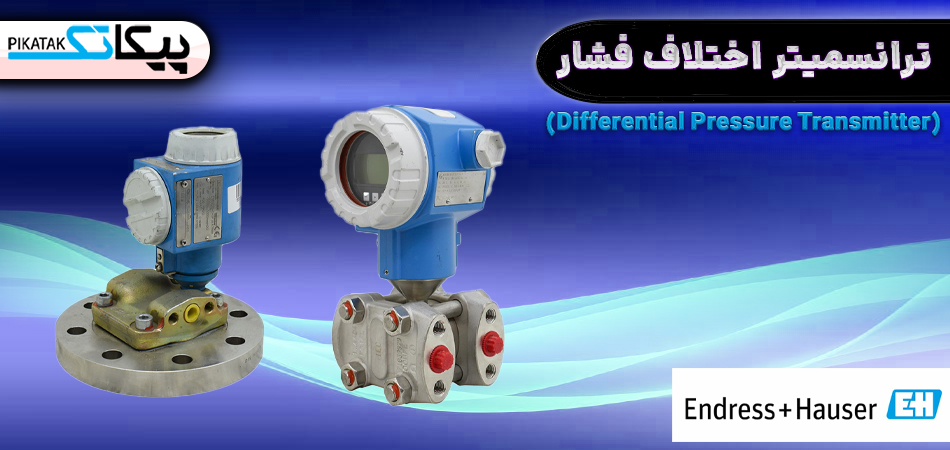

ترانسمیتر اختلاف فشار اندرس هاوزر (Differential Pressure Transmitter) یکی از محصولات چندمنظوره برند آلمانی اندرس هاوزر است که جهت اندازه گیری پیوسته و مداوم فشار تفاضلی یا DP انواع سیالات نظیر مایعات، بخارات و گازها در کاربردهای استاندارد و کاربردهایی با فشار و دمای فرآیند بالا استفاده می شود.

برند اندرس هاوزر (Endress+Hauser) که یک شرکت پیشرو در زمینه تولید تجهیزات ابزار دقیق و اتوماسیون صنعتی است که با بیش از شصت سال سابقه درخشان، به عنوان یکی از معتبرترین و پیشروترین تولیدکنندگان ترانسمیتر فشار و اختلاف فشار در جهان شناخته می‌ شود.

ترانسمیتر اختلاف فشار اندرس هاوزر علاوه بر اندازه گیری اختلاف فشار، قابلیت اندازه گیری جریان و سطح سیالات را دارد. اکثر این ترانسمیترها از پروتکل‌ های ارتباطی استاندارد صنعتی مانند HART، Foundation Fieldbus، PROFIBUS PA و EtherNet/IP پشتیبانی می‌ کنند تا به راحتی در سیستم‌های کنترلی (مانند DCS یا PLC) ادغام شوند.

هدف از این مقاله ارائه یک راهنمای کامل و کاربردی خرید ترانسمیتر اختلاف فشار اندرس هاوزر برای متخصصان و مهندسان فعال در صنایع مختلف است. در انتها، به معرفی خدمات ویژه و پشتیبانی کامل فروشگاه تخصصی ابزاردقیق پیکاتک خواهیم پرداخت که به عنوان یک شریک قابل اعتماد، اصالت کالا و پشتیبانی فنی قوی را برای مشتریان خود تضمین می‌ نماید.

ترانسمیتر اختلاف فشار اندرس هاوزر چگونه کار می کند؟

ترانسمیترهای اختلاف فشار اندرس هاوزر نقش حیاتی در پایش و کنترل فرآیندهای صنعتی ایفا می‌ کنند. این تجهیزات با اندازه‌گیری دقیق تفاوت فشار بین دو نقطه مشخص، اطلاعات کلیدی را برای کاربردهای مختلف فراهم می‌ آورند.

نحوه کار این ترانسمیترها بر پایه اندازه‌گیری فشار تفاضلی استوار است. به زبان ساده ترانسمیتر اختلاف فشار، دو ورودی فشار را دریافت کرده و تفاوت عددی بین آن‌ ها را محاسبه می‌ کند. این مقدار تفاضلی سپس به عنوان یک خروجی اندازه‌ گیری شده استاندارد به سیستم کنترل ارسال می‌ شود. عملکرد ترانسمیتر اختلاف فشار اندرس هاوزر به شرح زیر است:

• سنسور اختلاف فشار: سیال فرآیند از طریق دو پورت ورودی، که معمولاً با نام‌ های High (فشار بالا) و Low (فشار پایین) شناخته می‌ شوند، به سنسور ترانسمیتر متصل می‌ شود. اختلاف فشار میان این دو نقطه، باعث تغییر شکل مکانیکی در “دیافراگم سنسور” می‌ شود. در سنسورهای خازنی، این جابجایی دیافراگم، منجر به تغییر در ظرفیت الکتریکی یک خازن می‌ شود. این تغییر ظرفیت متناسب با اختلاف فشار است.
• تبدیل آنالوگ به دیجیتال (A/D Conversion): مدار الکترونیکی داخلی ترانسمیتر، تغییرات فیزیکی حس شده توسط سنسور (مانند تغییر ظرفیت خازن یا مقاومت) را به یک سیگنال الکتریکی اولیه (معمولاً یک ولتاژ کوچک) تبدیل می‌ کند.
• پردازش سیگنال پیشرفته: سیگنال الکتریکی اولیه وارد یک واحد پردازشی می‌ شود. در این مرحله، سیگنال تقویت شده، خطی‌ سازی می‌ شود تا رابطه بین فشار و سیگنال خروجی کاملاً خطی باشد و جبران‌ سازی دمایی صورت می‌ گیرد. جبران‌سازی دمایی تضمین می‌کند که نوسانات دمای محیط یا فرآیند، تأثیری بر دقت اندازه‌گیری نداشته باشد. این پردازش‌ ها دقت و پایداری اندازه‌گیری را در کل رنج کاری و در شرایط محیطی مختلف به طور چشمگیری افزایش می‌ دهند.
• تبدیل به خروجی استاندارد: پس از پردازش، سیگنال به فرمت خروجی استاندارد صنعتی تبدیل می‌ شود. متداول‌ترین خروجی‌ ها شامل سیگنال آنالوگ 4-20 میلی‌ آمپر (برای انتقال داده در فواصل طولانی و مقاوم در برابر نویز) و پروتکل‌ های دیجیتال مانند HART، FOUNDATION Fieldbus یا PROFIBUS PA هستند که امکان انتقال اطلاعات بیشتر و قابلیت‌های عیب‌ یابی را فراهم می‌کنند.
• ارسال سیگنال به سیستم کنترل: سیگنال خروجی از طریق کابل‌ کشی به سیستم کنترل مانند PLC ارسال می‌ شود. این اطلاعات برای نظارت بر وضعیت فرآیند، کنترل خودکار تجهیزات، ثبت داده‌ های تاریخی برای تحلیل‌ های آینده، و همچنین صدور هشدارها در صورت بروز شرایط غیرعادی استفاده می‌ شود.

انواع ترانسمیتر اختلاف فشار اندرس هاوزر

شرکت اندرس هاوزر انواع مختلفی از ترانسمیترهای اختلاف فشار را برای کاربردهای گوناگون ارائه می‌ دهد. در حال حاظر این برند شناخته شده بر اساس نوع کاربرد در صنایع مختلف و پروتکل ارتباطی دارای مدل های زیر می باشد:

• ترانسمیتر اختلاف فشار اندرس هاوزر مدل FMD71
• ترانسمیتر اختلاف فشار اندرس هاوزر مدل FMD72
• ترانسمیتر اختلاف فشار اندرس هاوزر مدل PMD55
• ترانسمیتر اختلاف فشار اندرس هاوزر مدل PMD55B
• ترانسمیتر اختلاف فشار اندرس هاوزر مدل PMD75
• ترانسمیتر اختلاف فشار اندرس هاوزر مدل PMD75B
• ترانسمیتر اختلاف فشار اندرس هاوزر مدل FMD77
• ترانسمیتر اختلاف فشار اندرس هاوزر مدل FMD78
• ترانسمیتر اختلاف فشار اندرس هاوزر مدل PMD50
• ترانسمیتر اختلاف فشار اندرس هاوزر مدل PMD78B

ترانسمیتر اختلاف فشار اندرس هاوزر مدل PMD75

ترانسمیتر اختلاف فشار Deltabar PMD75 با سنسور پیزومقاومتی (Piezoresistive Sensor) و غشای فلزی جوش داده شده (Welded Metal Membrane) قابلیت اندازه گیری اختلاف فشار، جریان و سطح سیالات نظیر مایعات، بخارات و گازها در صنایع فرآیندی دارد. با وجود قابلیت‌ های پیشرفته، طراحی این ترانسمیتر بر پایه کاربری آسان است. رابط کاربری آن از طریق سه کلید فیزیکی، امکان راه‌ اندازی (Startup)، کالیبراسیون و بهره‌ برداری ساده و قابل اعتماد را فراهم می‌ کند.

ماژول داده یکپارچه HistoROM، یک نوآوری کلیدی در این ترانسمیتر است. این ماژول امکان مدیریت آسان پارامترهای فرآیند و دستگاه را فراهم می‌ کند. HistoROM به شما اجازه می‌ دهد تا داده‌ های پیکربندی و کالیبراسیون را به راحتی ذخیره، بازیابی و انتقال دهید که این امر تعمیر و نگهداری، جایگزینی و عیب‌یابی را به شدت تسهیل می‌ کند.

ترانسمیتر اختلاف فشار Deltabar PMD75 مطابق با استاندارد IEC 61508 طراحی و تولید شده است و برای استفاده در کاربردهای ایمنی تا سطح SIL2/3 تأیید شده است. این به معنی آن است که این ترانسمیتر می‌ تواند نقش مهمی در سیستم‌ های ایمنی حیاتی فرآیند شما ایفا کند و به کاهش ریسک‌ های عملیاتی کمک کند.

مشخصات فنی ترانسمیتر اختلاف فشار اندرس هاوزر مدل PMD75

• کلاس دقت: استاندارد 0.05٪ و پلاتین تا 0.035٪
• دمای فرآیندی: 40- درجه سانتیگراد...85 درجه سانتیگراد (40- درجه فارنهایت...185درجه فارنهایت)
• محدوده اندازه‌گیری فشار: 10 میلی‌ بار...250 بار (0.15 psi...3750 psi)
• خروجی و پروتکل ارتباطی: 4...20 mA HART و PROFIBUS PA و FOUNDATION Fieldbus
• متریال بدنه: 316L, Die-cast aluminum
• سیال منتقل کننده فشار: Silicone oil و Inert oil
• اتصال فرآیندی: 1/4-18NPT و RC1/4
• تاییدیه ها: ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, EAC, UK Ex
• تاییدیه ایمنی: SIL

ویژگی های منحر به فرد ترانسمیتر اختلاف فشار اندرس هاوزر مدل PMD75

• بهترین دقت، تکرارپذیری و پایداری طولانی مدت
• بالاترین ایمنی به دلیل عبور گاز بدون نشت با قابلیت‌ های تا SIL2/3، دارای گواهینامه IEC 61508
• راه‌اندازی آسان با هدایت منو از طریق نمایشگر محلی، 4 تا 20 میلی‌ آمپر با HART، PROFIBUS PA، FOUNDATION Fieldbus
• مفهوم مدیریت داده‌های HistoROM برای راه‌اندازی، نگهداری و تشخیص سریع و آسان
• صرفه‌ جویی در هزینه با مفهوم ماژولار برای تعویض آسان سنسور، نمایشگر یا قطعات الکترونیکی
• مقاوم در برابر اضافه بار تا 420 بار / 42 مگاپاسکال / 6300psi، نظارت بر عملکرد
• ادغام یکپارچه و مستقل سیستم (HART/PA/FF)

مزایای ترانسمیتر اختلاف فشار اندرس هاوزر

 ترانسمیترهای اختلاف فشار برای کار در شرایط سخت صنعتی طراحی شده‌اند و می‌ توانند در دماهای فرآیندی بسیار گسترده‌ای، از 70- تا 400+ درجه سانتی‌ گراد، به کمک دیافراگم سیل (diaphragm seal) استفاده شوند. کاربرد دیافراگم سیل به ویژه در فرآیندهایی که سیال فرآیند خورنده، بسیار داغ یا ویسکوز است، اهمیت پیدا می‌ کند.

یکی از ویژگی‌ های کلیدی این تجهیزات، سیستم الکترونیکی پیشرفته آن‌ ها است که با جبران‌ سازی دما و خطی‌ سازی سیگنال، باعث بهبود دسترسی‌ پذیری فرآیند و به حداقل رساندن خطرات ایمنی می‌ شود. این یعنی داده‌ها همیشه دقیق و قابل اعتماد هستند و ریسک خطاهای فرآیندی کاهش می‌ یابد. برخی دیگر از مزایا عبارتنداز:

• قابلیت اطمینان در اندازه‌گیری: بهره‌گیری از سنسورهای با کیفیت ممتاز (غالباً خازنی یا پیزورزیستیو) و فناوری‌های نوین شرکت اندرس هاوزر، دقت فوق‌ العاده‌ای را در سنجش اختلاف فشار تضمین می‌ نماید. این دقت، با حفظ پایداری در طول زمان، نیاز به کالیبراسیون‌های مکرر را کاهش داده و ثبات فرآیند را ارتقا می‌ بخشد.
• جبران‌ سازی اثرات دما: ترانسمیترهای مذکور مجهز به قابلیت جبران‌سازی دمایی داخلی (Integrated Temperature Compensation) می‌باشند که اثرات ناشی از تغییرات دمای محیط یا فرآیند را بر دقت اندازه‌گیری به حداقل می‌ رساند.
• گستره وسیع کاربرد و انعطاف‌ پذیری: ترانسمیترهای یادشده، نه تنها جهت سنجش اختلاف فشار، بلکه به منظور اندازه‌گیری جریان (با استفاده از عناصر اولیه نظیر اریفیس پلیت)، سطح مایعات (در مخازن باز و بسته)، چگالی و پایش فیلترها در صنایع گوناگون (نفت و گاز، صنایع شیمیایی، تصفیه آب و فاضلاب، نیروگاه‌ها، صنایع غذایی و دارویی و غیره) کاربرد دارند.
• سازگاری با انواع سیالات: قابلیت اندازه‌گیری اختلاف فشار در مایعات، گازها و بخارات را دارا می‌باشند.
• طراحی کاربرپسند: استفاده از رابط‌های کاربری بصری (از قبیل نمایشگرهای با نور پس‌زمینه و دکمه‌های کنترلی)، فرآیند راه‌اندازی و پیکربندی اولیه دستگاه را تسهیل می‌نماید.
• ماژول داده HistoROM: این قابلیت منحصر به فرد، امکان ذخیره‌سازی و بازیابی آسان پارامترهای دستگاه و فرآیند را فراهم می‌سازد. در صورت نیاز به تعویض دستگاه، انتقال ماژول HistoROM از دستگاه قدیمی به جدید، امکان راه‌اندازی دستگاه جایگزین را بدون نیاز به پیکربندی مجدد فراهم می‌سازد و بدین ترتیب، زمان توقف (Downtime) به طور چشمگیری کاهش می‌ یابد.
• عیب‌ یابی آسان: قابلیت‌های تشخیصی پیشرفته، اپراتورها را در شناسایی و رفع سریع‌تر مشکلات احتمالی یاری می‌ رساند.
• پشتیبانی از پروتکل‌ های استاندارد صنعتی: سازگاری با پروتکل‌ های ارتباطی استاندارد از قبیل HART، PROFIBUS PA و FOUNDATION Fieldbus، امکان یکپارچه‌ سازی آسان با سیستم‌ های کنترل (DCS/PLC) و سیستم‌ های مدیریت دارایی (Asset Management Systems) را فراهم می‌نماید. این امر، دسترسی آسان به داده‌ها و امکان پایش و پیکربندی دستگاه از راه دور را میسر می‌ سازد.
• کیفیت ساخت و طول عمر بالا: شرکت اندرس هاوزر به دلیل استفاده از مواد اولیه مرغوب و فرآیندهای ساخت دقیق، در تولید تجهیزاتی با دوام و طول عمر بالا شهره است. این امر، منجر به کاهش هزینه‌های کلی مالکیت (Total Cost of Ownership) در بلندمدت می‌ گردد.

کاربردهای ترانسمیتر اختلاف فشار اندرس هاوزر

ترانسمیترهای اختلاف فشار اندرس هاوزر به دلیل دقت، پایداری و قابلیت اطمینان بالا، در طیف وسیعی از صنایع و کاربردها به کار گرفته می‌ شوند. این تجهیزات ابزارهای حیاتی برای نظارت، کنترل و بهینه‌سازی فرآیندهای صنعتی هستند. کاربردهای رایج ترانسمیتر اختلاف فشار اندرس شامل موارد زیر می شود:

• اندازه‌ گیری جریان سیالات در خطوط لوله با استفاده از عناصر اولیه مانند اریفیس پلیت (Orifice Plate)، ونچوری (Venturi Tube) و نازل (Nozzle)
• برای اندازه‌گیری افت فشار در فیلترها
• کاربرد در صنایع نفت و گاز، پتروشیمی، شیمیایی، آب و فاضلاب، نیروگاه‌ها، صنایع غذایی و دارویی
• اندازه‌گیری سطح مایعات در مخازن تحت فشار و روباز
• اندازه‌گیری اختلاف فشار بین دو نقطه در یک سیستم یا فرآیند

خرید ترانسمیتر اختلاف فشار اندرس هاوزر از فروشگاه پیکاتک

ترانسمیتر اختلاف فشار اندرس هاوزر، با تکیه بر سابقه درخشان در نوآوری، کیفیت بی‌نظیر و دقت فوق‌العاده، به عنوان یکی از بهترین گزینه‌ ها برای صنایع فرآیندی که به دنبال افزایش کارایی، بهبود ایمنی و پایداری فرآیندهای خود هستند، شناخته می‌ شود. این تجهیزات نه تنها یک سرمایه‌گذاری برای اندازه‌گیری دقیق هستند، بلکه راه حلی جامع برای کنترل و بهینه‌ سازی سیستم‌ های پیچیده صنعتی محسوب می‌ شوند.

انتخاب تامین‌کننده مناسب برای تجهیزات ابزار دقیق به اندازه انتخاب خود تجهیزات اهمیت دارد. فروشگاه تخصصی ابزاردقیق پیکاتک با تمرکز بر ارائه محصولات با کیفیت بالا و خدمات مشتری محور، خود را به عنوان یک شریک قابل اعتماد در صنعت ابزار دقیق معرفی کرده است.

فروشگاه آنلاین پیکاتک با بیش از یک دهه تجربه در تأمین و مشاوره تجهیزات ابزار دقیق صنعتی، همواره سعی کرده تا محصولات اصل، گارانتی‌ دار و پشتیبانی تخصصی را به مشتریان ایرانی عرضه کند. این فروشگاه بزرگ طیف گسترده ای از ترانسمیتر اختلاف فشار اندرس هاوزر را با بهترین کیفیت و قیمت مناسب به فروش می رساند. برای مشاوره خرید یا ثبت سفارش ترانسمیتر اختلاف فشار اندرس هاوزر، کافیست با کارشناسان ما در فروشگاه ابزاردقیق پیکاتک به شماره 88109770-021 تماس بگیرید یا سفارش خود را به صورت آنلاین از طریق سایت ثبت نمایید.

سوالات متداول

1. ترانسمیتر اختلاف فشار اندرس هاوزر چه کاربردهایی دارد؟

پاسخ:

برای اندازه‌گیری اختلاف فشار در فرآیندهای صنعتی مانند سطح مخازن (Liquid Level)، دبی سیالات در لوله (Flow)، و مانیتورینگ فیلترها و خطوط گاز یا بخار استفاده می‌شود. قابلیت انتقال سیگنال ۴-۲۰ میلی‌آمپر به سیستم کنترل یا PLC را دارد.

2. اصل عملکرد ترانسمیتر اختلاف فشار اندرس هاوزر چیست؟

پاسخ:

دارای دو ورودی فشار (High و Low) بوده و با سنجیدن اختلاف فشار بین آن‌ها، با استفاده از سنسورهای دقیق (مانند سنسور خازنی یا پیزوالکتریک)، خروجی الکتریکی متناسب با اختلاف فشار ایجاد می‌کند.

3. چه مزیت‌های فنی نسبت به مدل‌های مشابه دارد؟

پاسخ:

دقت بالا، پایداری طولانی‌مدت، قابلیت جبران دما، بدنه مقاوم به خوردگی (آلیاژهای خاص)، پشتیبانی از پروتکل‌های دیجیتال مانند HART/Profibus، دامنه اندازه‌گیری وسیع و آپشن‌های امنیتی (یونیت ضدانفجار و SIL) از مزایای فنی آن است.

4. نکات کلیدی نصب ترانسمیتر اختلاف فشار اندرس هاوزر چیست؟

پاسخ:

باید در راستای صحیح نصب شود. خطوط فشار به درستی و بدون نشتی بسته شوند. از محل‌های با لرزش شدید یا دمای محیط غیرمجاز دور باشد. هواگیری اولیه حتماً انجام شود و کالیبراسیون مطابق دستورالعمل سازنده رعایت گردد.
