ترانسمیتر دما ABB

ترانسمیتر دما ABB یکی از تجهیزات رایج و پرکاربرد اندازه گیری دما است که برای تبدیل سیگنال‌ های دمایی از سنسورهای دمای RTD یا ترموکوپل به سیگنال خطی و قابل ‌خوانش در سیستم‌ های کنترل نظیر PLC یا DCS مورد استفاده قرار می گیرد. هدف این مقاله ارائه‌ی یک راهنمای جامع برای خرید ترانسمیتر دما ABB با توجه به نیازهای فنی صنایع مختلف و همچنین آشنایی کامل با مدل‌ ها و ویژگی‌ های متنوع این محصولات است.

این تجهیز در انواع فیلدمونت (Field mount)، ریل مونت (Rail mount) و هدمونت (Head mount) برای کاربردهای مختلف تولید می شود و قابلیت ارسال سیگنال های 4 تا 20 میلی آمپر با پروتکل‌ های ارتباطی HART، PROFINET یا FOUNDATION Fieldbus) را به اتاق کنترل یا مانیتورینگ دارد.

ترانسمیتر دما (ABB Temperature Transmitter) در صنایع گوناگونی از جمله نفت و گاز، پتروشیمی، نیروگاه، غذایی و دارویی، آب و فاضلاب، فولاد و سیمان، خودروسازی و… برای پایش دمای فرآیند با اطمینان بالا به کار می‌ رود. یکی از پیشگامان تولید تجهیزات ابزار دقیق، شرکت سوئیسی-سوئدی ABB است که ترانسمیترهای دمای آن به دلیل کیفیت بالا، دقت سنجش و قابلیت اطمینان، توسط بسیاری از صنایع در سراسر جهان مورد استفاده قرار می‌ گیرند.

شرکت ABB به عنوان یکی از برندهای مطرح و پیشرو جهانی، محصولات ابزار دقیق خود را با بهره‌ گیری از جدیدترین فناوری‌ ها، بالاترین استانداردهای کیفی و برخورداری از معتبرترین گواهینامه‌ های بین‌ المللی به بازار عرضه می‌ کند. این مجموعه با تکیه بر بیش از 125سال تجربه تخصصی در حوزه اندازه‌ گیری دما، همواره پیشگام ارائه نوآوری و راهکارهای کاربردی برای دقیق‌ ترین اندازه‌گیری‌ ها حتی در چالش‌ برانگیزترین محیط‌ ها و مناطق پرخطر صنعتی بوده است.

ویژگی های ترانسمیتر دما ABB

ترانسمیترهای دما ABB همواره به‌ عنوان استانداردی در زمینه ایمنی، اطمینان عملکرد و کیفیت در صنعت فرآیند شناخته شده‌ اند. نقطه عطف و قلب تپنده‌ی سبد محصولات دمای ABB، ترانسمیتر الکترونیکی پیشرفته مدل TTX300 است.

این ترانسمیتر مدرن که مطابق با جدیدترین استانداردهای ایمنی صنعتی طراحی و ساخته شده، سابقه‌ای درخشان با صدها هزار نصب موفق در سراسر جهان دارد و در هر دو مدل هدمونت و فیلدمونت ارائه می‌شود تا نیازهای متنوع پروژه‌های ابزار دقیق را پوشش دهد. با این حال، همیشه امکان استفاده از ترانسمیترهای هدمونت در تمامی نقاط واحد صنعتی وجود ندارد. شرایط ویژه فرآیند مانند دماهای بسیار بالا یا پایین می‌ تواند باعث کاهش طول عمر بخش‌ های الکترونیکی ترانسمیتر گردد.

همچنین، وجود ارتعاشات شدید یا منابع امواج الکترومغناطیسی نزدیک محل نصب، خطر تداخل و اختلال در سیگنال اندازه‌ گیری را افزایش می‌ دهد. علاوه بر این، در نقاطی که به سختی قابل دسترسی هستند، خواندن مقادیر یا پیکربندی روی دستگاه به صورت محلی دشوار می‌ شود و این موضوع استفاده از مدل‌ های فیلدمونت را الزامی می‌ کند.

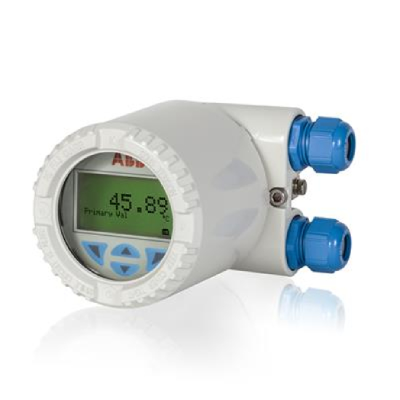

شرکت ABB با ارائه تراسنمیترهای فیلدمونت تک‌محفظه‌ای مدل TTF300 و دو‌ محفظه‌ ای مدل TTD300، راه‌حل‌ هایی قدرتمند و قابل اعتماد برای برآورده کردن نیازهای متنوع صنایع فرآیندی ارائه می‌ دهد. این سری از ترانسمیترهای دما با طراحی پیشرفته، گزینه‌ هایی مجهز به محفظه‌ی فولاد ضدزنگ نیز دارند که امکان استفاده مطمئن در سخت‌ ترین شرایط محیطی و دماهای بسیار پایین تا 50- درجه سانتیگراد را فراهم می‌ سازد.

این تجهیزات می‌ توانند به نمایشگر دیجیتال مجهز شوند که امکان مشاهده و پیکربندی آسان در محل و بدون نیاز به ابزار ترمینال دستی اضافی را در اختیار کاربر قرار می‌ دهد. بهره‌گیری از فناوری‌ هایی نظیر افزونگی سنسور، مانیتورینگ رانش سنسور و آزادی در انتخاب نوع سنسور از ویژگی‌ های کلیدی این محصولات است.

قطعات الکترونیکی این ترانسمیترها به صورت کامل آب‌ بندی و کاملاً محافظت‌شده در برابر نفوذ آب، گرد و غبار و دیگر عوامل خارجی طراحی شده‌اند. به همین دلیل، در کاربردهای صنعتی با قابلیت اطمینان بسیار بالا و پایداری بلندمدت شناخته می‌ شوند. ترانسمیترهای  TTF300 و TTD300 با دارا بودن تأییدیه‌ های بین‌المللی از جمله SIL2 و SIL3، پاسخگوی تمام الزامات ایمنی و عملکردی صنایع نفت، گاز، پتروشیمی، نیروگاهی و سایر حوزه‌های حیاتی فرآیندی هستند.

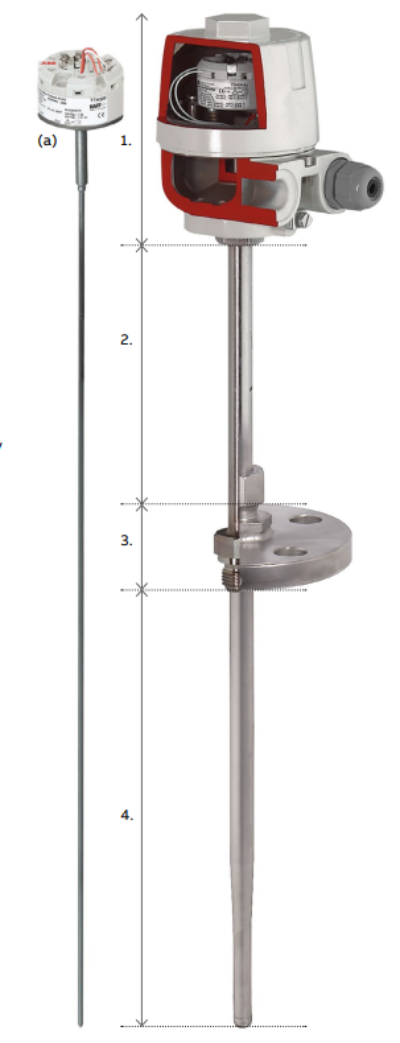

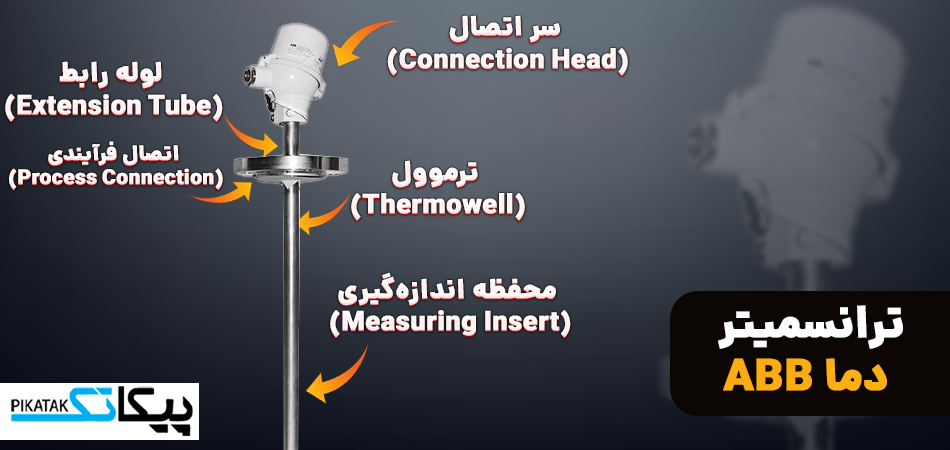

اجزای ترانسمیتر دما ABB

ترانسمیترهای دما ABB با طراحی مهندسی شده و مطابق با استانداردهای بین‌المللی، از چند بخش کلیدی تشکیل شده‌اند که هر کدام نقش مهمی در دقت، ایمنی و دوام محصول ایفا می‌ کنند:

1. سر اتصال (Connection Head)

سر اتصال به عنوان نقطه ارتباطی میان سنسور دما، ترانسمیتر و کابل‌های انتقال سیگنال عمل می‌ کند. طراحی سرهای اتصال ABB بر اساس استاندارد صنعتی EN 50446 است که تضمین‌ کننده اتصال الکتریکی و مکانیکی مطمئن میان اجزا و ترموول‌ ها می‌ باشد. ABB طی دهه‌ ها با بهبود مداوم این بخش، امکان نصب یک یا دو ترانسمیتر در یک سر اتصال را فراهم کرده و ایمنی و عملکرد سیستم را ارتقاء داده است.

2. لوله رابط (Extension Tube)

لوله رابط به منظور محافظت از قطعات الکترونیکی ترانسمیتر در برابر دمای بالای فرآیند طراحی شده است. در مواردی که از قطعه تاخیر فرآیند (Lagging Extension) استفاده شود، لوله رابط دسترسی آسان به اتصالات بالای تاخیر را فراهم می‌ کند و مانع از انتقال حرارت مستقیم به بخش‌ های حساس ترانسمیتر می‌ شود.

3. اتصال فرآیندی (Process Connection)

این بخش، محل اتصال مستقیم تجهیزات اندازه‌گیری به خطوط فرآیند است. در ترانسمیترهای دما ABB، اتصالات فرآیندی می‌ تواند با روش‌های متفاوتی مثل اتصالات فشاری، پیچی یا فلنج طبق استانداردهای بین‌ المللی انجام شود. همچنین امکان استفاده از ترموول‌ های مناسب برای جوشکاری یا نصب پایدار در محل فرآیند وجود دارد.

4. ترموول (Thermowell)

ترموول به عنوان پوشش محافظ سنسور دما در مقابل تماس مستقیم با سیال فرآیندی، نقش کلیدی ایفا می‌ کند. ترموول‌ های ABB معمولاً از لوله‌ های بدون درز یا میله‌ های یکپارچه تولید می‌ شوند که مقاومت بالایی در برابر فشار، دمای شدید و خوردگی دارند. ساختار و طراحی ترموول موجب بهبود دوام، دقت و طول عمر سنسور می‌ گردد.

5. محفظه اندازه‌گیری (Measuring Insert)

محفظه اندازه‌گیری یا اینسرت به منظور حفاظت اضافی از سنسور دما و افزایش دقت اندازه‌گیری طراحی شده است. این بخش به گونه‌ ای ساخته شده که کاربر می‌ تواند در زمان کالیبراسیون یا تعمیرات، بدون نیاز به توقف کامل فرآیند، این قطعه را به راحتی تعویض یا کالیبره کند. این ویژگی باعث کاهش زمان توقف خط تولید و افزایش بهره‌ وری می‌ شود.

انواع ترانسمیتر دما ABB

ترانسمیتر دما ABB نقش مهمی در اندازه گیری دقیق و کنترل دما در فرآیندهای صنعتی مختلف ایفا می کند. ترانسمیترهای دما ABB با توجه به محل نصب و ساختار بدنه در سه دسته اصلی زیر ارائه می‌ شوند:

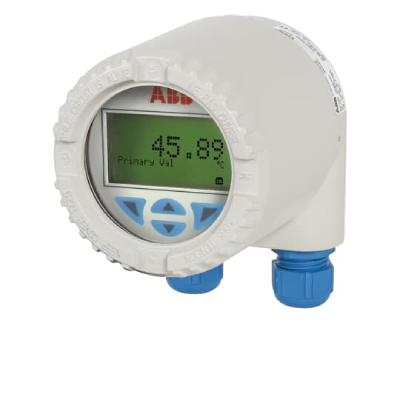

ترانسمیتر دما ABB فیلدمونت (Field-mounted)

ترانسمیترهای فیلدمونت ABB با بدنه‌ای مقاوم و ضدآب (IP66/67) طراحی شده‌ اند و قابلیت نصب روی لوله یا نزدیک فرآیند را دارند. این تجهیزات برای محیط‌ های سخت صنعتی، شرایط فضای باز، مناطق مستعد انفجار (Explosion-proof/ATEX) و صنایع نفت، گاز و پتروشیمی گزینه‌ای بسیار مناسب هستند. نمایشگر دیجیتال و قابلیت برنامه‌ریزی آسان از ویژگی‌ های بارز این گروه است.

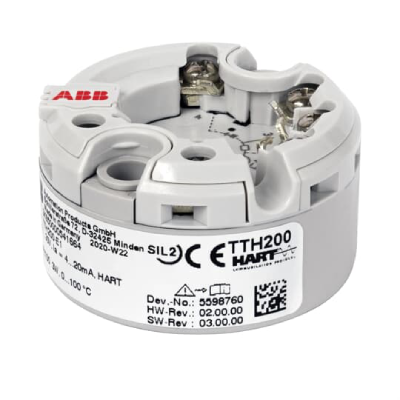

ترانسمیتر دما ABB هدمونت (Head-mounted)

ترانسمیترهای هدمونت ABB به گونه‌ ای طراحی شده‌اند که به صورت مستقیم روی سنسور دما در درب هِد نصب می‌ شوند. این دسته مناسب خروجی سنسورهای RTD و ترموکوپل بوده و معمولاً سایز کوچک و نصب آسان دارند. این ترانسمیترها محیطی امن و مقاوم در برابر رطوبت و گرد و غبار فراهم می‌ کنند و گزینه‌ ای ایده‌آل برای فضاهای صنعتی محدود به‌شمار می‌ روند.

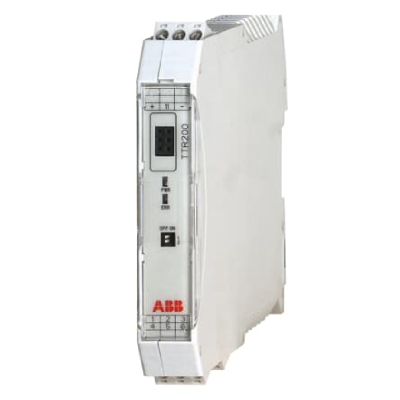

ترانسمیتر دما ABB ریل مونت (Rail-mounted)

این مدل‌ ها بر روی ریل‌ های استاندارد در داخل تابلو یا پنل برق با استاندارد DIN-Rail نصب می‌ گردند. این مدل‌ ها عموماً در سامانه‌ های اتوماسیون صنعتی و کنترلرهای پیشرفته استفاده می‌ شوند و قابلیت اتصال به سیستم‌های DCS و PLC را دارا هستند.

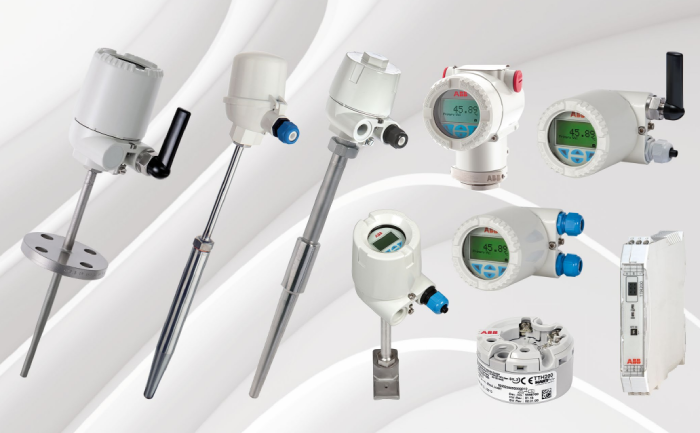

مدل های ترانسمیتر دمای ABB

شرکت ABB طیف گسترده ای از ترانسمیترهای دما را برای کاربرد در صنایع مختلف ارائه می کند. در حال حاضر این برند دارای مدل های زیر است:

• ترانسمیتر دمای فیلدمونت ABB مدل TTF200
• ترانسمیتر دمای فیلدمونت ABB مدل TTF300
• ترانسمیتر دمای فیلدمونت ABB مدل TTF300-W
• ترانسمیتر دمای فیلدمونت ABB مدل TTD300
• ترانسمیتر دمای هدمونت ABB مدل TTH200
• ترانسمیتر دمای هدمونت ABB مدل TTH300
• ترانسمیتر دمای ریل مونت ABB مدل TTR200

مزایای استفاده از ترانسمیتر دما ABB

ترانسمیترهای دما ABB، انتخاب اول بسیاری از صنایع پیشرو در جهان هستند. این محصولات با تکیه بر نوآوری، کیفیت و تجربه‌ی گسترده‌ی ABB، دارای مزایای زیر می‌ باشند:

• دقت و پایداری بسیار بالا: ترانسمیترهای ABB با بهره‌گیری از سنسورهای دقیق و تکنولوژی‌های پیشرفته، اندازه‌گیری دما را با خطای بسیار پایین و تکرارپذیری بالا انجام می‌ دهند. این موضوع به کاهش نوسانات فرآیند و افزایش کیفیت محصول نهایی کمک می‌ کند.
• قابلیت اطمینان و طول عمر بالا: بدنه مقاوم، قطعات الکترونیکی باکیفیت و طراحی متناسب با استانداردهای صنعتی باعث می‌ شود ترانسمیترهای ABB حتی در شرایط سخت و محیط‌ های صنعتی خشن، عملکردی قابل اعتماد و طول عمر بالا داشته باشند.
• تنوع مدل و انعطاف در نصب: ABB طیف گسترده‌ای از مدل‌ های هدمونت (head-mounted)، ریل‌ مونت (DIN rail-mounted) و فیلدمونت (field-mounted) را با امکانات مختلف ارائه می‌ دهد. این انعطاف در نصب و سازگاری با انواع سنسورهای RTD و ترموکوپل انتخاب را برای پروژه‌ های مختلف ساده‌ تر می‌ کند.
• مقاومت در برابر شرایط محیطی دشوار: ترانسمیترهای دما ABB در انواع ضدآب، ضد گردوغبار و ضدانفجار ارائه می‌ شوند (تأییدیه‌ های ATEX، IECEx و …)، همچنین مدل‌ هایی با محفظه فولاد ضدزنگ، مناسب مناطق بسیار گرم، سرد یا خورنده نیز موجود است.
• پشتیبانی از پروتکل‌ های روز ارتباطی: پشتیبانی از HART، Foundation Fieldbus و پروتکل‌ های دیجیتال صنعتی، اتصال آسان به سیستم‌های ابزار دقیق، DCS و PLC را امکان‌ پذیر می‌ سازد.
• تأییدیه ها و استانداردهای بین‌ المللی: اخذ انواع گواهینامه‌های معتبر جهانی (مانند SIL2/SIL3 برای ایمنی عملکردی) نشان‌ دهنده اصالت و اعتماد‌پذیری ترانسمیترهای دما ABB است.

نکات مهم انتخاب ترانسمیتر دما ABB

• مدل ترانمستیر دما
• نوع نصب ترانسمیتر دما (هدمونت، ریل مونت و فیلدمونت)
• نوع سنسور ورودی (RTD یا ترموکوپل)
• محدوده اندازه گیری دما
• خروجی/پروتکل ارتباطی (4-20mA هارت، فیلدباس، پروفیباس و ...)
• سایز اتصال
• درجه حفاظتی بدنه(IP)
• تاییدیه ضدانفجار (Ex)

خرید ترانسمیتر دما ABB از فروشگاه آنلاین پیکاتک

ترانسمیتر دما ABB یک انتخاب قابل اطمینان، دقیق و حرفه‌ای برای پایش و کنترل دمای فرآیندهای صنعتی است. با خرید از فروشگاه تخصصی ابزاردقیق پیکاتک علاوه بر تضمین اصالت و گارانتی، از مشاوره فنی رایگان و خدماتی تخصصی بهره‌مند می شوید.

فروشگاه پیکاتک یک استارتاپ تخصصی و پیشرو در زمینه خرید و فروش آنلاین تجهیزات ابزار دقیق، پایپینگ، شیرآلات صنعتی و اتصالات است که با شعار «رشد و توسعه کسب‌وکار صنعتی» فعالیت می‌ کند. این مجموعه با هدف تأمین سریع و مطمئن کالاهای صنعتی مورد نیاز صنایع نفت، گاز، پتروشیمی، نیروگاهی، فولاد و سایر صنایع، به عنوان یکی از کامل‌ترین مراجع فروش ابزار دقیق در ایران شناخته می‌ شود.

فروشگاه آنلاین پیکاتک طیف گسترده ای از تجهیزات ابزاردقیق، شیرآلات صنعتی، لوله و اتصالات، تجهیزات تست و اندازه گیری پرتابل و آهن آلات را با بهترین کیفیت و قیمت مناسب به فروش می رساند. بازدیدکنندگان محترم می توانید جهت خریدانواع ترانسمیتر دما ABB  به بالای این صفحه مراجعه کرده و از مشخصات فنی آنها اطلاع کسب نمایید. همچنین جهت کسب مشاره فنی، بازدید از محصولات موجود در انبار و استعلام قیمت ترانسمیتر دما ABB با کارشناسان فروش ما به شماره 88109770-021 تماس حاصل فرمایید.

سؤالات متداول ترانسمیتر دما ABB

ترانسمیتر دما ABB چه سنسورهایی را پشتیبانی می‌ کند؟

ترانسمیترهای دما ABB قابلیت پشتیبانی از انواع سنسورهای RTD (مثل Pt100, Pt1000) و ترموکوپل با استانداردهای مختلف (مثلاً نوع K، J، T و …)، همچنین ورودی مقاومتی و میلی‌ ولت را دارند.

خروجی سیگنال ترانسمیتر دما ABB چیست و چه پروتکل‌ هایی را پشتیبانی می‌ کند؟

خروجی استاندارد اغلب مدل‌ ها 4 تا 20 میلی‌ آمپر است و بسیاری از مدل‌های ABB از پروتکل‌های ارتباطی دیجیتال مانند HART و Foundation Fieldbus نیز پشتیبانی می‌ کنند.

تفاوت بین مدل‌ های Head-mounted، Rail-mounted و Field-mounted در چیست؟

• Head-mounted: نصب مستقیم روی سنسور و سر اتصال؛ اندازه جمع‌ و جور و کاربرد در محل‌ های محدود
• Rail-mounted: نصب در تابلوهای برق صنعتی روی ریل DIN جهت مجتمع‌ سازی و سیم‌ کشی منظم
• Field-mounted: با محفظه مقاوم و نمایشگر، قابل نصب بر لوله یا دیوار؛ مناسب برای محیط‌های سخت و فضای باز

محفظه ترانسمیترهای دما ABB چه استانداردهایی را پوشش می‌ دهد؟

محفظه‌ها دارای استانداردهای ضدآب و ضدگرد و غبار IP66 یا IP67 و در بسیاری از مدل‌ ها ضد انفجار (ATEX, IECEx) و قابل ارائه با متریال استیل ضدزنگ جهت محیط‌ های سخت و صنایع شیمیایی هستند.

محدوده دمای قابل اندازه‌گیری با ترانسمیترهای ABB چقدر است؟

بسته به مدل، نوع سنسور و ترموول مورداستفاده، این ترانسمیترها قابلیت اندازه‌گیری دما از -200 تا +850 درجه سانتیگراد را دارند.

سنسور رانش (Sensor Drift) چگونه پایش می‌ شود؟

با قابلیت Monitoring Sensor Drift، ترانسمیتر به‌صورت مداوم وضعیت و صحت عملکرد سنسور را بررسی می‌ کند و در صورت بروز رانش یا خطا، هشدار ارسال می‌ کند تا کاربر بتواند سریعاً اقدام نماید.

آیا ترانسمیتر دما ABB مناسب محیط‌ های SIL است؟

بله، بسیاری از مدل‌ ها دارای گواهینامه‌های SIL2 و SIL3 هستند و قابلیت کاربردهای ایمنی صنایع خطرناک مانند نفت، گاز و پتروشیمی را دارند.
