"ترانسمیتر سطح التراسونیک fmu41"

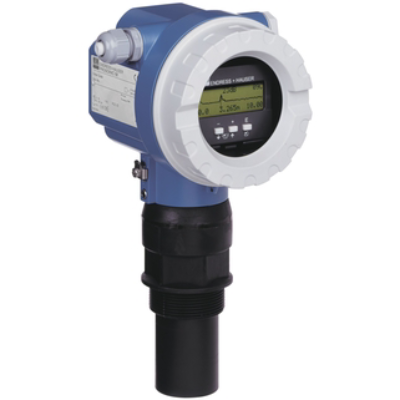

ترانسمیتر سطح التراسونیک FMU41

ترانسمیتر سطح التراسونیک FMU41 یکی از مدل‌ های پرطرفدار سری Prosonic M شرکت اندرس هاوزر است که جهت اندازه‌ گیری پیوسته و غیر تماسی سطح انواع سیالات از جمله مایعات و جامدات بالکی تا ارتفاع ۸ متر طراحی شده است.

این تجهیز، با تکیه بر تکنولوژی دقیق Time-of-Flight و ارسال و دریافت امواج التراسونیک، قادر است سطح موجود در مخازن و کانال‌ها را به صورت مستمر و با دقت بالا اندازه گیری کند. مهمترین مزیت FMU41 در مقایسه با روش‌ های سنتی اندازه‌گیری سطح، عدم تماس مستقیم با مواد و مقاومت عالی آن در برابر خوردگی و شرایط سخت صنعتی است که باعث می‌ شود طول عمر و قابلیت اطمینان دستگاه به طور چشمگیری افزایش یابد.

ترانسمیتر FMU41 پس از اندازه‌گیری سطح سیال، سیگنال استاندارد 4 تا 20 میلی‌ آمپر را که مجهز به پروتکل HART نیز هست، به اتاق کنترل ارسال می‌ کند. این ویژگی امکان اتصال راحت به انواع سیستم‌ های اتوماسیون صنعتی و تجهیزات پایش را فراهم می‌ سازد. وجود هر دو نسخه دو سیمه و چهار سیمه این محصول، عملکرد قابل اطمینانی را در شرایط و کاربردهای مختلف صنعتی تضمین می‌ کند و کاربران می‌ توانند بر اساس نیاز پروژه و زیرساخت موجود، مدل مناسب را انتخاب کنند.

این ترانسمیتر گزینه‌ای ایده‌آل برای پایش سطح در مخازن ذخیره‌ سازی، کانال‌ های باز، همزن‌ های صنعتی و سیلوهای نگهداری جامدات بالکی است. همچنین راه‌ اندازی سریع، منوی فارسی و چندزبانه، قابلیت کالیبراسیون آسان و هزینه بهره‌ برداری پایین از دیگر ویژگی‌ های مهم این تجهیز محسوب می‌ شود. در این مقاله تلاش شد تا ضمن معرفی جامع ترانسمیتر FMU41 و بیان عملکرد آن، مقایسه‌ ای با مدل‌ های مشابه نیز صورت گیرد تا مخاطبان بتوانند براساس شناخت بهتر، گزینه مناسب را متناسب با نوع سیال و شرایط محیطی انتخاب نمایند.

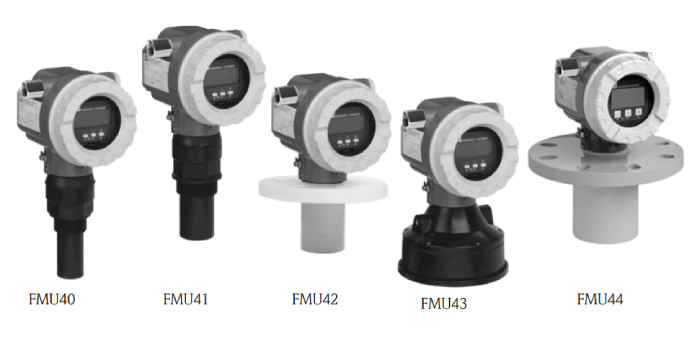

مقایسه انواع ترانسمیتر سطح التراسونیک FMU40/41/42/43/44

همه‌ی مدل‌ های ترانسمیتر سطح التراسونیک اندرس هاوزر سری FMU40 تا FMU44 برای اندازه‌ گیری غیر تماسی، مداوم و دقیق سطح انواع سیالات از جمله مایعات، خمیرها (Slurry) و مواد فله‌ای (Bulk Solids مانند پودرها یا دانه‌ ها) طراحی شده‌اند. این تجهیزات با تکیه بر فناوری Time-of-Flight، با ارسال و دریافت امواج فراصوت، سطح را بدون تماس مستقیم اندازه‌گیری می‌ کنند.

این ترانسمیترها با تولید و ارسال پالس‌ های التراسونیک به سطح سیال، بازتاب امواج را دریافت و زمان رفت و برگشت موج را اندازه‌گیری می‌ کنند. با توجه به سرعت صوت در محیط، فاصله تا سطح سیال محاسبه و در نهایت به صورت لحظه‌ای تبدیل به مقدار سطح (Level) می‌ شود.

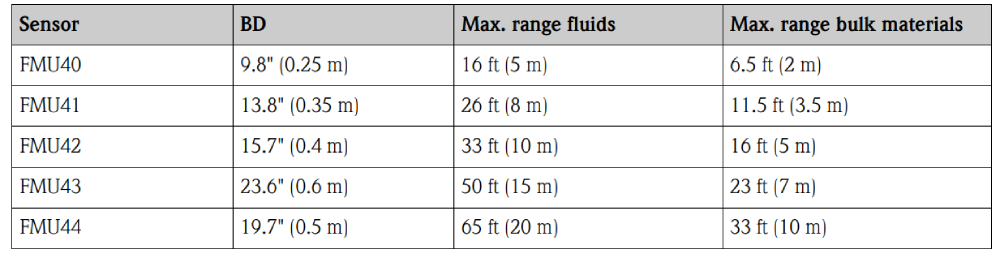

تفاوت اصلی این 5 مدل در حداکثر محدوده اندازه گیری آنها برای سیالات مایع و جامدات بالکی می باشد. انتخاب بین مدل‌ های FMU40، FMU41، FMU42، FMU43 و FMU44 کاملاً به نیاز کاربری، نوع سیال، حجم مخزن و شرایط محیطی بستگی دارد. هر مدل برای یک بازه مشخص از رنج اندازه‌گیری و سایز مخزن طراحی شده تا بالاترین کارایی را با کمترین هزینه ارائه دهد. در جدول زیر محدوده Blocking distance (فاصله ترانسمیتر تا سطح HH سیال فرآیندی) و حداکثر رنج اندازه گیری این ترانسمیترهای سطح مشاهده می شود.

مشخصات فنی ترانسمیتر سطح التراسونیک اندرس هاوزر FMU41

ترانسمیتر سطح التراسونیک FMU41 در مقایسه با مدل FMU40 رنج اندازه گیری گسترده تری  تا 8 متر (مایعات) و 3.5 متر (جامدات) را پوشش می دهد و سایز اتصال فرآیندی آن بزرگتر است. برخی دیگر از مشخصات فنی مهم عبارتنداز:

• دقت اندازه گیری: +/- 2 میلی‌ متر یا +/- 0.2٪ از محدوده اندازه‌ گیری تنظیم‌ شده

• حداکثر رنج اندازه گیری: مایعات 8متر (26 فوت)، جامدات 3.5 متر (11 فوت)

• دمای فرآیندی: 40- درجه سانتیگراد ... 80 درجه سانتیگراد (40- درجه فارنهایت ... 176 درجه فارنهایت)

• اتصال فرآیندی: "G / NPT 2

• خروجی و پروتکل ارتباطی: 4 تا 20 میلی آمپر HART

• فشار فرآیندی: 0.7 bar تا 3 bar abs و(10تا 44 psi)

• متریال: PVDF

• Blocking distance (فاصله ترانسمیتر تا HH سیال فرآیندی): 0.35 متر (1.15 فوت)

• تاییدیه ها: ATEX, FM, CSA, IEC, INMETRO, NEPSI

مزایای استفاده از ترانسمیتر سطح التراسونیک FMU41

• حداکثر فاصله اندازه‌گیری برای مایعات ۸ متر و جامدات 3.5 متر
• فاصله Blocking distance مایعات و جامدات 0.35 متر
• دارای تاییدیه های ضد انفجار
• اندازه‌گیری غیرتماسی قابل اعتماد سطح مایعات و جامدات بالکی
• راه‌اندازی سریع و ساده از طریق عملیات در محل با منو و نمایشگر متن ساده چهار خطی، ۷ زبان قابل انتخاب
• سنسور مقاوم در برابر مواد شیمیایی از جنس PVDF
• سنسور دمای یکپارچه برای اصلاح خودکار سرعت صوت وابسته به دما

خرید ترانسمیتر سطح التراسونیک FMU41

فروشگاه ابزار دقیق پیکاتک با بیش از یک دهه تجربه تخصصی در حوزه تامین تجهیزات ابزار دقیق و اتوماسیون صنعتی، به عنوان یکی از قابل اعتمادترین مراکز فروش انواع ترانسمیتر سطح، از جمله ترانسمیتر سطح التراسونیک Endress+Hauser FMU41 شناخته می‌ شود. پیکاتک با پشتوانه تیم فنی مجرب و همکاری مستمر با بزرگ‌ترین برندهای بین‌ المللی صنعت، موفق شده است رضایت شرکت‌ ها و صنایع مطرح کشور را در پروژه‌ های نفت، گاز، پتروشیمی، آب و نیرو جلب کند.

در فروشگاه پیکاتک، مجموعه‌ای کامل و به‌ روز از انواع تجهیزات ابزار دقیق شامل انواع فلومترها، ترانسمیترهای فشار و دما، سوئیچ‌ ها، گیج ها، شیرهای کنترلی و اکچویتورها از برندهای معتبر جهانی همچون Endress+Hauser، WIKA، AUMA، Siemens، ABB، Rosemount و Danfoss ارائه می‌ شود.

اگر قصد خرید ترانسمیتر سطح التراسونیک مدل FMU41 را دارید، کافی است به ابتدای همین صفحه مراجعه کرده و درخواست خود را به سادگی ثبت نمایید. کارشناسان فنی و فروش پیکاتک، از اولین تماس تا نصب و راه‌اندازی نهایی، همراه شما خواهند بود و مشاوره تخصصی رایگان جهت انتخاب مدل مناسب با نیازهای هر پروژه ارائه می‌ شود.

همچنین جهت دریافت اطلاعات فنی تکمیلی، راهنمایی در فرآیند انتخاب یا دریافت آخرین قیمت روز ترانسمیتر سطح التراسونیک FMU41، می‌ توانید با شماره تماس 88109770-021 در ارتباط باشید. تیم فروش پیکاتک آماده پاسخگویی سریع و حرفه‌ای به تمامی سوالات شما خواهد بود.

سوالات متداول لول ترانسمیتر التراسونیک FMU41

حداکثر رنج اندازه‌گیری FMU41 برای مایعات و جامدات چقدر است؟

حداکثر فاصله اندازه‌گیری برای مایعات 8 متر و برای مواد جامد 3.5 متر است.

فاصله Blocking distance (منطقه کور) این مدل چقدر است؟

حداقل فاصله اندازه‌گیری یا بلوکینگ دیستنس FMU41، معادل 0.35 متر (۱.۱۵ فوت) برای مایعات و جامدات است. این ناحیه نزدیک به حسگر قابل اندازه‌گیری نیست.

آیا FMU41 جهت محیط‌های انفجاری مناسب است؟

بله، این مدل دارای گواهینامه‌های بین‌المللی ATEX و سایر استانداردهای حفاظت در برابر انفجار است و قابل استفاده در مناطق خطرناک می‌ باشد.

آیا تنظیم و کالیبراسیون این لول ترانسمیتر نیاز به پر یا خالی کردن مخزن دارد؟

خیر، کالیبراسیون دستگاه FMU41 بدون نیاز به پر یا تخلیه مخزن به‌راحتی انجام می‌ شود و اختلالی در فرآیند تولید ایجاد نمی‌ کند.

خروجی سیگنال FMU41 چه استانداردهایی را پشتیبانی می‌ کند؟

این مدل عمدتاً دارای خروجی 4 تا 20 میلی‌ آمپر با پروتکل HART است و قابلیت اتصال به سیستم‌ های کنترل صنعتی (PLC/DCS) را دارد.

دمای قابل تحمل و عملکرد صحیح دستگاه در چه بازه‌ای است؟

دمای کاری سنسور و دستگاه معمولاً از -40 تا +80 درجه سانتی‌گراد می‌ باشد، ولی برای هر مدل بهتر است مشخصات دیتاشیت دقیق را مشاهده نمایید.

کاربردهای صنعتی رایج FMU41 چیست؟

اندازه‌گیری سطح انواع مخازن ذخیره، سیلوهای مواد جامد، استخرهای آب و فاضلاب، مخازن شیمیایی و خطوط فرآیندی صنایع نفت، گاز، پتروشیمی، غذایی و آب و فاضلاب از کاربردهای رایج این مدل است.
