"ترانسمیتر فشار اندرس هاوزر"

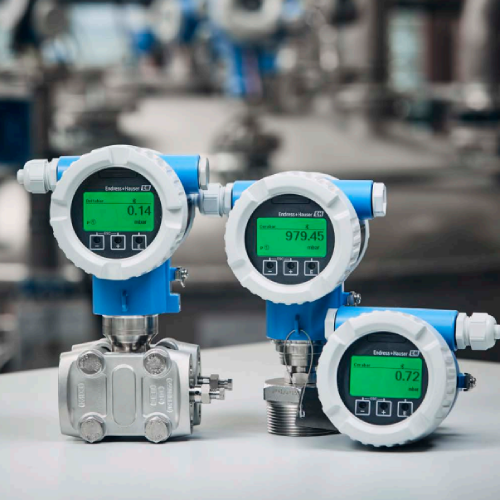

ترانسمیتر فشار اندرس هاوزر
اندازه گیری دقیق و قابل اعتماد فشار در صنایع مختلف، از اهمیت ویژه ای برخوردار است. تجهیزات اندازه گیری فشار به ویژه ترانسمیترها، نقش کلیدی در کنترل فرآیندها، تضمین ایمنی و بهینه سازی عملکرد سیستم ها ایفا می کنند.
ترانسمیتر فشار اندرس هاوزر (Pressure Transmitter) یکی از محصولات پرکاربرد شرکت آلمانی اندرس هاوزر (ENDRESS+HAUSER) می باشد که جهت اندازه گیری انواع فشار نسبی (gauge pressure)، فشار مطلق (Absolute pressure)، اختلاف فشار (Differential pressure) و فشار هیدرواستاتیک (Hydrostatic pressure) در طیف گسترده ای از صنایع مورد استفاده قرار می گیرد.
ترانسمیتر فشار قابلیت اندازه گیری فشار سیالات مختلف نظیر مایع، گاز و بخار را توسط انواع سنسورهای فشار دارد و متناسب با آن سیگنال خروجی استاندارد از 4 تا 20 میلی آمپر به اتاق کنترل ارسال می کند. این تجهیزات با دقت بالا، قابلیت اطمینان و تطبیق پذیری گسترده، نقش حیاتی در بهینه سازی فرآیندهای صنعتی ایفا می کنند.
شرکت اندرس هاوزر مجموعه ای متنوع از ترانسمیترهای فشار را ارائه می دهد که شامل مدل‌های Cerabar و Deltabar می شود. این تجهیزات برای اندازه‌گیری فشار مطلق، فشار گیج و فشار تفاضلی در مایعات، گازها و بخارات طراحی شده اند. با بهره گیری از فناوری های نوین، این ترانسمیترها دقت بالا، پایداری بلندمدت و قابلیت اطمینان را در شرایط مختلف فرآیندی فراهم می کنند. هدف از نگارش این مقاله آشنایی با ویژگی های ترانسمیتر فشار اندرس هاوزر جهت انتخاب بهترین محصول بر اساس نیازهای فنی و بودجه شما می باشد.
پادکست آشنایی با ترانسمیتر فشار اندرس هاوزر
ویژگی های ترانسمیتر فشار اندرس هاوزر

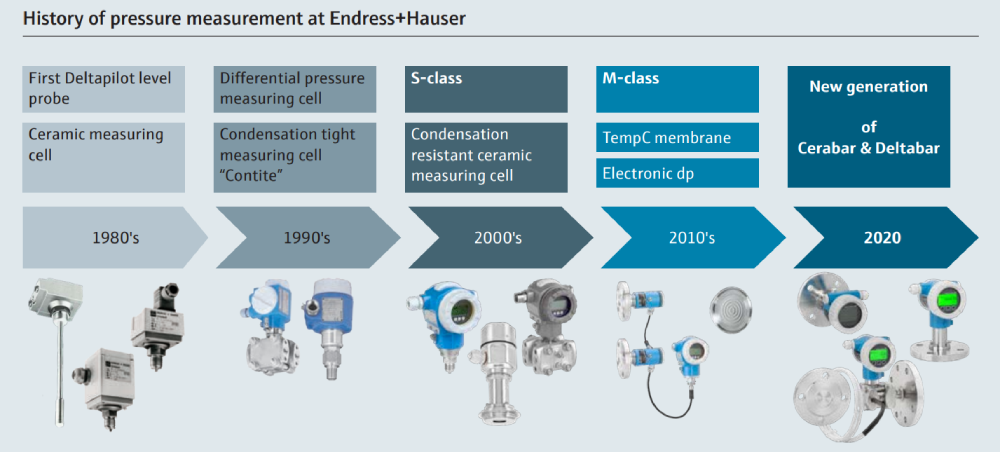

شرکت اندرس هاوزر (Endress+Hauser) با بیش از 30 سال تجربه در زمینه نوآوری های هوشمند در اندازه گیری فشار، به یکی از پیشگامان این حوزه تبدیل شده است. هدف اصلی این شرکت، ارائه راه حل هایی پایدار و مقرون به صرفه برای مشتریان در صنایع مختلف می باشد. در تصویر زیر تاریخچه پرشر ترانسمیتر اندرس هاوزر مشاهده می شود.
.webp)

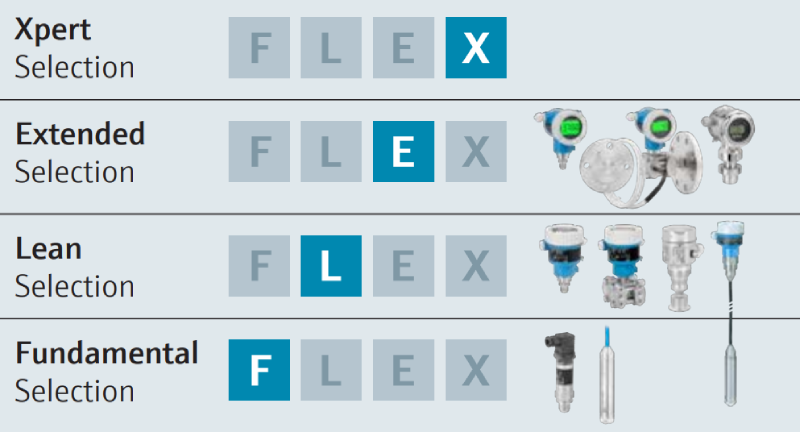

اندرس هاوزر با معرفی ساختار FLEX، سبد محصولات خود را به چهار دسته بندی متمایز تقسیم کرده است تا انتخاب ابزارهای اندازه گیری را بر اساس نیازهای خاص هر کاربرد ساده‌تر و مؤثرتر کند. این ساختار به کاربران امکان می دهد تا با استفاده از فیلترهای دقیق، محصولاتی را انتخاب کنند که به بهترین نحو با فرآیندهایشان همخوانی داشته باشند.
- FUNDAMENTAL: محصولات ساده
- LEAN: محصولات پایه
- EXTENDED: محصولات رده بالا
- XPERT: محصولات تخصصی
انواع ترانسمیتر فشار اندرس هاوزر
شرکت آلمانی اندرس هاوزر با ارائه مجموعه ای گسترده از ترانسمیترهای فشار، نیازهای متنوع صنایع مختلف را پوشش می دهد. این ترانسمیترها بر اساس نوع اندازه‌گیری و کاربرد به دسته های مختلفی تقسیم بندی می شوند. در ادامه، به معرفی انواع ترانسمیترهای فشار اندرس هاوزر می پردازیم:
- ترانسمیتر فشار نسبی و مطلق اندرس هاوزر
- ترانسمیتر اختلاف فشار اندرس هاوزر
- ترانسمیتر فشار هیدرواستاتیک اندرس هاوزر
- ترانسمیتر فشار دیجیتال اندرس هاوزر

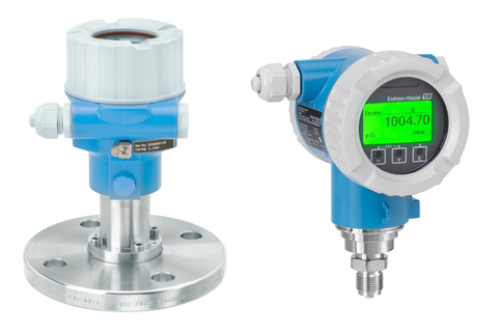

ترانسمیتر فشار نسبی و مطلق اندرس هاوزر (Absolute & Gauge Pressure)
این ترانسمیترها برای اندازه‌گیری دقیق و پیوسته فشار مطلق و فشار گیج در مایعات و گازها طراحی شده اند. سنسورهای Cerabar و سوئیچ های Ceraphant به طور قابل اعتمادی سطح را در کاربردهای غذایی کنترل می کنند.
این تجهیزات دارای تأییدیه های بهداشتی مختلفی می باشند همچنین در صنایع فرآیندی با گواهینامه های ایمنی SIL و حفاظت در برابر انفجار، اندازه گیری قابل اعتمادی را ارائه می دهند. اندازه گیری فشار مطلق و گیج با سلول سرامیکی یا سیلیکونی یا دیافراگم سیل برای کاربردهای مختلف در صنایع فرآوری و بهداشتی مناسب می باشد.
ترانسمیترهای Cerabar و Ceraphant با طراحی کاربرپسند، راه اندازی سریع و ساده‌ای را ارائه می دهند. به‌عنوان مثال، مدل Cerabar PMP75 با قابلیت تنظیم سریع محدوده اندازه گیری و راه اندازی آسان، هزینه ها را کاهش داده و زمان راه‌اندازی را صرفه جویی می کند.
علاوه بر این، برخی از مدل‌ها مانند Cerabar PMC71B با قابلیت اتصال بلوتوث، امکان پیکربندی و نظارت از راه دور را از طریق اپلیکیشن SmartBlue فراهم می‌کنند، که این ویژگی ها بهره وری را افزایش داده و نیاز به حضور فیزیکی در محل را کاهش می دهد.

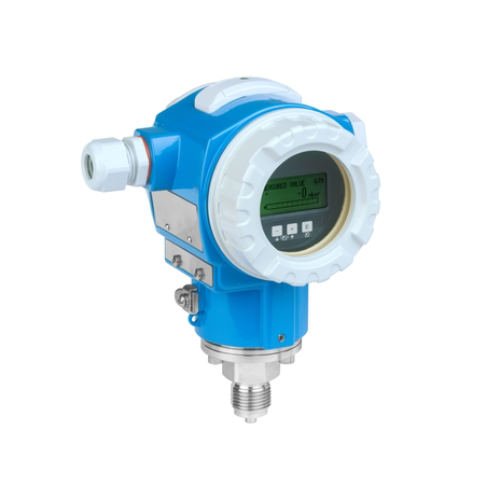

ترانسمیتر فشار اندرس هاوزر مدل PMC71
ترانسمیتر فشار دیجیتال Cerabar PMC71 با سلول اندازه گیری سرامیکی خازنی و بدون روغن، معمولاً در فرآیندهای صنعتی و کاربردهای بهداشتی برای اندازه گیری فشار نسبی یا مطلق، سطح، حجم یا جرم در مایعات و گازها استفاده می شود.
این ترانسمیتر فشار با غشای سرامیکی ضد خلاء و تشخیص شکستگی یکپارچه، درجه بالایی از ایمنی سیستم را تضمین می کند. از مزیت های این ترانسمیتر فشار میتوان به راه اندازی سریع با محدوده اندازه‌گیری قابل تنظیم، کاهش هزینه ها و صرفه جویی در زمان و تاییدیه های ایمنیSIL2/3 مطابق با IEC 61508 اشاره کرد.
ترانسمیتر فشار PMC71 با محفظه آلومینیومی یا استیل ضد زنگ (316L) و اتصالات فرآیندی مختلف نظیر رزوه ای، فلنجی یا اتصالات بهداشتی تولید می شود. محدوده اندازه‌گیری این ترانسمیتر از -1/0 تا +40 بار (+1.5 تا +600psi) با دقت ±0.05% است.
.webp)
ترانسمیتر اختلاف فشار اندرس هاوزر (Differential Pressure)
ترانسمیترهای اختلاف فشار با اندازه گیری تفاوت فشار بین دو نقطه، اطلاعات دقیقی درباره فشار، سطح و جریان سیالات ارائه می دهند. در این تجهیزات، فشار از طریق دیافراگم های فلزی یا سرامیکی به سنسور منتقل شده و سپس به سیگنال الکتریکی تبدیل و این سیگنال ها پس از پردازش، به سیستم های کنترل ارسال می شوند.
سری Deltabar از جمله محصولات این دسته است به عنوان مثال ترانسمیتر اختلاف فشار اندرس هاوزر Deltabar PMD75 دارای سنسور فلزی پیزورزیستیو، مناسب برای اندازه گیری دقیق اختلاف فشار در شرایط فرآیندی مختلف است. همچنین ترانسمیتر اختلاف فشار اندرس هاوزر Deltabar PMD55 مناسب برای اندازه‌گیری اختلاف فشار در مایعات و گازها، با دقت بالا و طراحی مقاوم است.

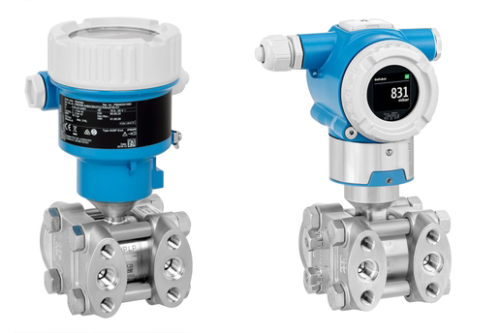

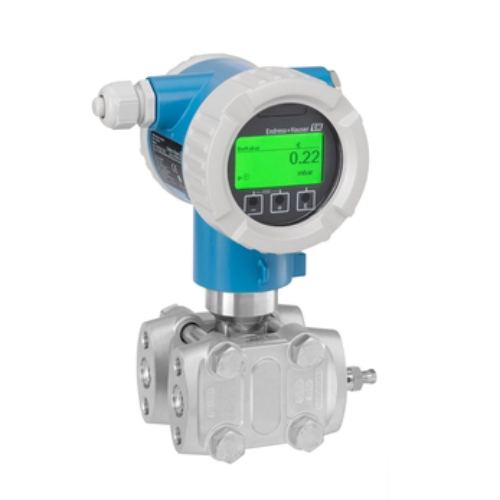

ترانسمیتر اختلاف فشار اندرس هاوزر مدل PMD75B
این ترانسمیتر اختلاف فشار مقاوم متعلق به نسل جدید Deltabar است و میتوان آن را از طریق برنامه SmartBlue با استفاده از اتصال بلوتوث ایمن از راه دور کنترل کرد. همچنین تکنولوژی Heartbeat آن عملکردهای تأیید و نظارت را برای تشخیص ناهنجاری های ناخواسته مانند خطوط پالس مسدود شده ارائه می دهد.
ترانسمیتر اختلاف فشار اندرس هاوزر مدل PMD75B قابلیت اندازه‌گیری فشار تا 250 بار (3750 psi) (گیج/مطلق) و 40 بار (600psi) (اختلاف فشار) و فشار استاتیک تا 420 بار (6300psi) را با دقت تا +/- 0.035% دارد.
ترانسمیتر فشار هیدرواستاتیک اندرس هاوزر (Hydrostatic Pressure)
ترانسمیترهای فشار هیدرواستاتیک برای اندازه گیری سطح مایعات در مخازن و چاه ها با استفاده از فشار هیدرواستاتیک مورد استفاده قرار می گیرند. به عنوان مثال ترانسمیتر Deltapilot FMB50 مناسب برای اندازه گیری سطح مایعات در مخازن باز و بسته، با دقت بالا و قابلیت اطمینان است همچنین ترانسمیتر Waterpilot FMX21 برای اندازه‌گیری سطح در چاه‌ها و منابع آب، با طراحی مقاوم در برابر شرایط محیطی سخت استفاده می شود.
ترانسمیترهای فشار هیدرواستاتیک با اندازه گیری فشار وارد شده توسط ستون مایع در یک مخزن، سطح مایع را تعیین می کنند. این فشار به صورت مستقیم با ارتفاع مایع، چگالی آن و شتاب گرانش مرتبط است. در این تجهیزات، فشار از طریق دیافراگم های فلزی یا سرامیکی به سنسور منتقل شده و سپس به سیگنال الکتریکی تبدیل می شود که در نهایت این سیگنال ها پس از پردازش، به سیستم های کنترل ارسال می شوند.

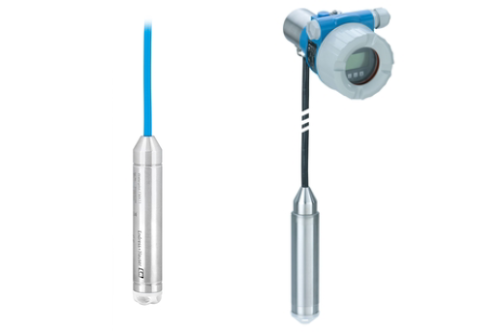

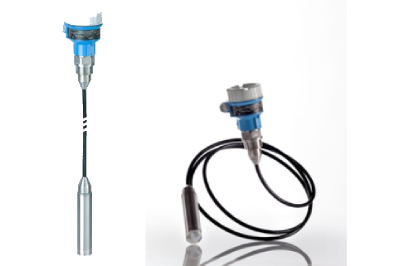

ترانسمیتر فشار هیدرواستاتیک اندرس هاوزر مدل FMB52
ترانسمیتر فشار هیدرواستاتیک اندرس هاوزر مدل FMB52 یک نسخه کابلی شامل یک اتصال فرآیندی ثابت است. این تجهیز با سلول اندازه گیری Contite معمولاً در صنایع فرآیندی و زیست محیطی استفاده می شود و برای اندازه گیری سطح در سیالات مایع و خمیری شکل در ظروف باز یا بسته ساخته شده است. همچنین تحت تأثیر کف قرار نمی گیرد و برای استفاده در سیستم های ایمنی SIL2 طراحی شده است.
این ترانسمیتر هیدرواستاتیک با انواع اتصالات فرآیندی رزوه ای و فلنج و گواهینامه های بین المللی حفاظت از انفجار، پیشگیری از سرریز WHG، SIL، تأییدیه آب آشامیدنی ارائه می شود. محدوده اندازه‌گیری از 0.1 تا 10 بار / 100 متر آب (1.5 تا 150psi / 300 فوت آب) و دقت ±0.2٪، ±0.1٪ است.
جدول مقایسه ترانسمیترهای فشار اندرس هاوزر
| مدل ترانسمیتر فشار اندرس هاوزر | ترانسمیتر فشار نسبی و مطلق | ترانسمیتر فشار هیدرواستاتیک | ترانسمیتر اختلاف فشار |
| ویژگی ها | ترانسمیتر فشار با یا بدون دیافراگم سیل مقاوم در برابر اضافه بار تا 1050 بار (15229 psi) | ترانسمیترها و سنسورهای فشار هیدرواستاتیک مقاوم در برابر اضافه بار تا 40 بار (600 psi) | ترانسمیتر اختلاف فشار با سنسورهای سرامیکی و سیلیکونی مقاوم در برابر اضافه بار تا 420 بار (6092 psi) با قابلیت نظارت بر عملکرد |
| سلول اندازه گیری | سنسور سرامیک خشک تا 40 بار (580 psi) پیزومقاومتی با سنسور فلزی تا 700 بار (10150 psi) | سلول های اندازه‌گیری کاملاً آب بندی شده تا 10 بار سلول اندازه گیری سرامیکی تا 20 بار | سنسورهای سرامیکی تا 3 بار (43.5 psi) سنسورهای مقاوم در برابر پیزو تا 40 بار (580 psi) |
| کاربردها | اندازه گیری دقیق فشار گازها، بخارات و مایعات دمای فرآیند تا +400 درجه سانتیگراد (+752 درجه فارنهایت) | اندازه گیری در مایعات و سیالات خمیری شکل کاربرد در تمام زمینه های مهندسی فرآیند مانند داروسازی و صنایع غذایی دمای فرآیند تا 400 درجه سانتیگراد (752درجه فارنهایت) | نرخ جریان گازها، بخارات و مایعات اندازه‌گیری سطح، حجم یا جریان جرمی در مایعات نظارت بر فشار تفاضلی فیلترها و پمپ ها دمای فرآیند تا +400 درجه سانتیگراد (+752 درجه فارنهایت) |
| دقت | +/- 0.075% (0.05%) | +/- 0.2%, (+/- 0.1%) | +/- 0.075% (0.05%) |
عملکرد ترانسمیتر فشار اندرس هاوزر
ترانسمیترهای فشار اندرس هاوزر از دو نوع سنسور اصلی برای اندازه‌گیری فشار استفاده می کنند:
1. سنسورهای فلزی (پیزورزیستیو)
در این نوع سنسورها، فشار فرآیند باعث انحراف دیافراگم فلزی می شود. این انحراف از طریق یک سیال پرکننده به یک پل مقاومتی (Wheatstone bridge) منتقل می شود. تغییرات ولتاژ خروجی پل که وابسته به فشار است، اندازه‌گیری و ارزیابی می شود. این فناوری در مدل هایی مانند Cerabar PMP51B و PMP55 به کار رفته است.
2. سنسورهای سرامیکی (خازنی)
در این نوع سنسورها، دیافراگم سرامیکی بدون روغن تحت تأثیر فشار فرآیند منحرف می شود. این انحراف باعث تغییر ظرفیت خازنی بین دیافراگم و الکترود مرجع می شود. این تغییر ظرفیت خازنی به سیگنال الکتریکی تبدیل شده و برای اندازه گیری فشار استفاده می شود. مدل‌هایی مانند Cerabar PMC51B از این فناوری بهره می برند.
ترانسمیتر فشار اندرس هاوزر با سلول سیلیکونی (Silicon cell) برای فشارهای فرآیندی تا 700 بار (10500 psi) و مزایایی از جمله اتصالات فرآیندی کوچک فلاش مونت، مقاومت در برابر اضافه بار تضمین شده، حداقل اثرات حرارتی عرضه می شود.

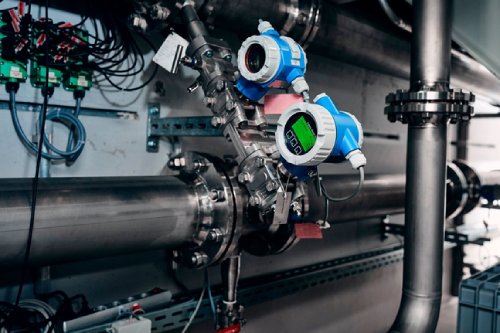

مزایای ترانسمیتر فشار اندرس هاوزر در مقایسه با سایر برندها
ترانسمیترهای فشار اندرس هاوزر به عنوان یکی از پیشگامان جهانی در زمینه ابزار دقیق صنعتی، مزایای قابل توجهی نسبت به سایر برندهای معتبر مانند ABB، Siemens، Emerson، Yokogawa و WIKA ارائه می دهند. در ادامه، به بررسی جامع این مزایا در مقایسه با رقبا می‌پردازیم:
فناوری های پیشرفته سنسور
- سلول های سرامیکی خازنی بدون روغن: این حسگرها مقاومت بالایی در برابر خوردگی و خلأ دارند و در دماهای تا 150 درجه سانتی گراد عملکرد پایداری ارائه می دهند.
- سلول های سیلیکونی جوش‌خورده: مناسب برای فشارهای بالا تا 700 بار، با تأثیرات حرارتی حداقل و مقاومت در برابر اضافه بار می باشند.
- دیافراگم سیل با متریال خاص: امکان اندازه‌گیری در دماهای بین -70 تا +400 درجه سانتیگراد را فراهم می کنند.
دقت و پایداری بالا
- دقت اندازه‌گیری تا ±0.035%: مدل هایی مانند Cerabar S و Deltabar PMD75B دقت بالایی را در اندازه گیری فشار ارائه می دهند.
- پایداری بلندمدت: طراحی مقاوم در برابر فشارهای بالا و شرایط محیطی سخت، پایداری عملکرد را تضمین می کند.
قابلیت های هوشمند و دیجیتال
- فناوری Heartbeat: امکان نظارت مداوم بر وضعیت دستگاه و فرآیند را فراهم می کند که منجر به کاهش نیاز به تعمیرات پیشگیرانه می شود.
- اتصال بلوتوث و اپلیکیشن SmartBlue: راه اندازی و پیکربندی آسان دستگاه ها از طریق گوشی هوشمند، حتی در مکان های دشوار امکان پذیر است.
گواهینامه ها و استانداردهای بین المللی
- تأییدیه های SIL2/3، ATEX، EHEDG، 3A و FDA: مناسب برای کاربردهای ایمنی، بهداشتی و محیط‌های انفجاری می باشند.
- مقاومت در برابر شرایط سخت: طراحی مقاوم در برابر لرزش، دما و خوردگی، عملکرد پایدار در محیط های صنعتی چالش برانگیز را تضمین می کند.
ترانسمیترهای فشار اندرس هاوزر با ترکیبی از فناوری های پیشرفته، دقت بالا، قابلیت های هوشمند، گواهینامه های بین المللی و تمرکز بر نوآوری، انتخابی ایده آل برای صنایع مختلف هستند. این مزایا، در کنار رضایت بالای مشتریان و کارکنان، این برند را از سایر رقبا متمایز می کند.
عوامل موثر بر قیمت ترانسمیتر فشار اندرس هاوزر
قیمت ترانسمیترهای فشار اندرس هاوزر علاوه بر شرایط بازار و نوسان دلار تحت تأثیر عوامل متعددی قرار دارد که در ادامه ذکر می شوند:
- نوع ترانسمیتر فشار (نسبی، مطلق، اختلاف فشاری، دیجیتال، هیدرواستاتیک)
- وضعیت محصول (ترانسمیتر فشار نو یا دست دوم)
- محدوده اندازه گیری فشار
- دقت اندازه گیری
- خروجی و انواع پروتکل ارتباطی
- متریال (سنسور، بدنه، اتصالات)
- نوع اتصال فرآیندی و سایز آن
- درجه حفاظتی IP
- تاییدیه های ضد انفجار
بنابراین قیمت ترانسمیترهای فشار اندرس هاوزر تحت تأثیر عوامل متعددی از جمله نوع و مدل دستگاه، نوع سنسور، دقت اندازه‌گیری، گواهینامه ها، قابلیت های هوشمند، محدوده اندازه‌گیری، مواد ساخت و ویژگی ها قرار دارد. برای انتخاب مناسب‌ترین مدل با توجه به نیازهای خاص خود، مشاوره با کارشناسان فنی پیکاتک و بررسی دقیق مشخصات فنی توصیه می شود.
.webp){kind=spacer}
خرید ترانسمیتر فشار اندرس هاوزر
خرید ترانسمیتر فشار اندرس هاوزر از فروشگاه آنلاین پیکاتک یک انتخاب هوشمندانه برای صنایع مختلف است. فروشگاه اینترنتی پیکاتک مجموعه‌ای از ترانسمیترهای فشار اندرس هاوزر را برای کاربردهای متنوع صنعتی ارائه می دهد. این تجهیزات برای اندازه گیری و کنترل فشار در صنایعی مانند نفت و گاز، پتروشیمی، داروسازی، غذایی، خودروسازی، آب و فاضلاب و سایر صنایع فرآیندی حیاتی به کار می روند.
فروشگاه آنلاین پیکاتک انواع ترانسمیترهای فشار را با مشخصات فنی متنوع عرضه می کند که امکان انتخاب مناسب ترین مدل بر اساس نیازهای خاص هر صنعت را فراهم می سازد. همچنین در وب سایت پیکاتک، اطلاعات فنی دقیق و جامعی درباره عملکرد، انواع، کاربردها، مزایا، نصب و نکات خرید ترانسمیترهای فشار ارائه شده است که به خریداران در انتخاب آگاهانه کمک می کند.
پیکاتک با تیمی از کارشناسان فنی مجرب، آماده ارائه مشاوره و راهنمایی در انتخاب و استفاده از ترانسمیترهای فشار اندرس هاوزر است تا مشتریان بهترین تصمیم را بر اساس نیازهای خود بگیرند. جهت کسب اطلاعات بیشتر در زمینه خرید، بازدید از انبار محصولات و استعلام قیمت به روز ترانسمیتر فشار اندرس هاوزر با کارشناسان فروش ما به شماره 88109770-021 تماس بگیرید.
