ترانسمیتر فشار روزمونت 3051

ترانسمیتر فشار روزمونت سری 3051 یکی از محصولات معروف و پرکاربرد Emerson است که با قابلیت های پیشرو در صنعت، اندازه گیری قابل اعتماد و دقت، دوام و سازگاری بالا در طیف گسترده ای از کاربردهای صنعتی مورد استفاده قرار می گیرد. این سری از ترانسمیترهای روزمونت با بیش از 10 میلیون واحد نصب شده در سراسر جهان جهت اندازه گیری فشار، سطح و جریان در صنایعی نظیر نفت و گاز، فرآوری شیمیایی، تولید برق و بسیاری موارد دیگر به کار می روند.

ترانسمیتر فشار Rosemount 3051 با طراحی ارتقا یافته، بهره‌وری و قابلیت‌ های تشخیصی پیشرفته‌ تری را برای کاربران فراهم می‌ کند. ویژگی‌ های جدید این دستگاه شامل نمایشگر گرافیکی با نور پس‌ زمینه، اتصال بلوتوث، رابط کاربری ساده‌ تر، پیکربندی‌ های خاص برای اندازه‌ گیری سطح و جریان و قابلیت‌ های تشخیصی پیشرفته است. این امکانات به کاربران اجازه می‌ دهد تا فرآیندهای راه‌ اندازی، نگهداری و عیب‌ یابی را سریع‌ تر و مؤثرتر از گذشته انجام دهند.​

ترانسمیترهای فشار روزمونت سری 3051 در انواع مختلفی In-Line، Coplanar و Wireless تولید می‌ شوند و برای اندازه‌ گیری فشار (نسبی، مطلق یا تفاضلی)، جریان و سطح در کاربردهای صنعتی طراحی شده‌اند.​ هدف از ارائه این مقاله راهنمایی جامع خرید ترانسمیتر فشار روزمونت 3051 با توجه به مشخصات فنی، ویژگی ها و انواع محصولات آن می باشد.

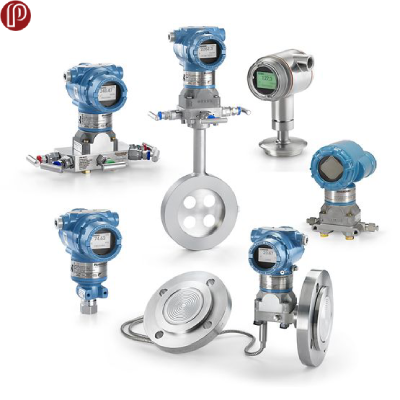

انواع ترانسمیتر فشار روزمونت 3051

ترانسمیتر فشار روزمونت سری 3051 بر اساس مشخصات فنی، نصب و نوع کاربرد (فشار، سطح و جریان) در انواع زیر عرضه می شود:

• ترانسمیتر فشار روزمونت 3051C Coplanar
• ترانسمیتر فشار روزمونت 3051T In-Line
• فلومتر روزمونت 3051CF Flow
• ترانسمیترسطح روزمونت 3051L Level

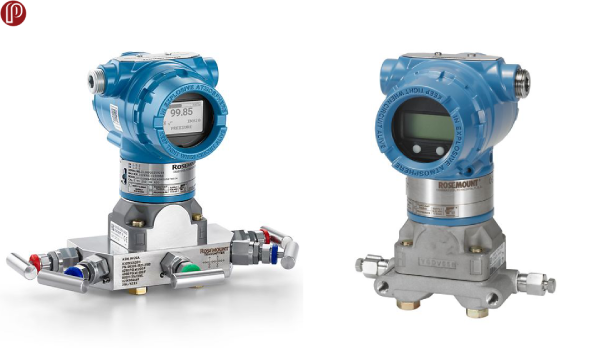

ترانسمیتر فشار روزمونت 3051C Coplanar

ترانسمیتر فشار هم سطح Rosemount 3051C Coplanar یکی از قابل‌ اعتمادترین تجهیزات اندازه‌ گیری فشار سیالات در صنایع مختلف است. این ترانسمیتر با بهره‌ گیری از فناوری ثبت‌ شده Coplanar، دقت بالا، گستره اندازه گیری  150:1، پایداری بلند مدت 10 ساله و قابلیت‌ های نرم‌ افزاری پیشرفته، گزینه‌ای ایده‌ آل برای اندازه‌گیری فشار تفاضلی، گیج و مطلق در کاربردهای گوناگون می‌ باشد.​

طراحی کوپلانار یا هم سطح Coplanar امکان نصب مستقیم ترانسمیتر را بر روی انواع منیفولدها، عناصر اولیه جریان و سیستم‌ های اندازه‌گیری سطح فراهم می‌ کند و منجر به کاهش نقاط نشتی تا 70٪ و ساده‌ سازی فرآیند نصب می‌ شود. همچنین دارای گواهینامه‌ های SIL 2/3 مطابق با استاندارد IEC 61508 برای کاربردهای ایمنی و تأییدیه‌ های ATEX، FM، CSA، IECEx و INMETRO برای استفاده در اماکن خطرناک​ می باشد.

این ترانسمیتر با نمایشگر گرافیکی کنتراست بالا و پشتیبانی از 8 زبان مختلف برای کاربری آسان در شرایط نوری مختلف تولید می شود و  قابلیت تشخیص یکپارچگی حلقه (Loop Integrity) برای شناسایی مشکلاتی مانند وجود آب در محفظه، سیم‌کشی معیوب و خرابی سیستم کنترل، تشخیص مسدود شدن خطوط ضربه (Plugged Impulse Line) برای هشدار در صورت تجمع مواد یا یخ‌زدگی در خطوط، گزارش تشخیص داخلی برای ثبت رویدادهای تشخیصی و تسهیل در نگهداری پیشگیرانه​ را دارد.

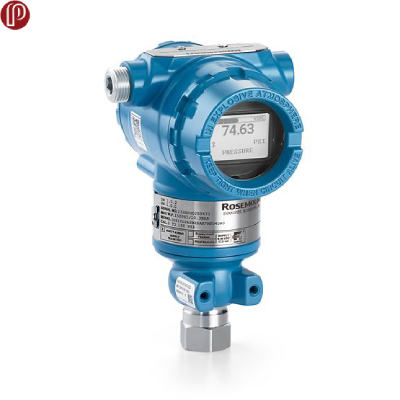

ترانسمیتر فشار روزمونت 3051T In-Line

ترانسمیترهای فشار درون خطی Rosemount 3051T استاندارد صنعتی برای اندازه‌ گیری فشار گیج و مطلق مورد استفاده قرار می گیرند. طراحی فشرده و درون خطی این ترانسمیتر فشار موجب نصب مستقیم به فرآیند، نصب سریع، آسان و مقرون به صرفه آن می شود. از مزایای این سری همانند سری قبل میتوان به  تشخیص یکپارچگی حلقه و تشخیص خط ضربه متصل، اتصال بلوتوث،  نمایشگر گرافیکی با نور پس زمینه و گواهینامه ایمنی اشاره کرد.

فلومتر روزمونت 3051CF

فلومتر Rosemount 3051CF ترکیبی از ترانسمیتر فشار Rosemount 3051C و فناوری‌ های پیشرفته المان اولیه مانند آنوبار یا پیتوت تیوب (Annubar)، صفحه اوریفیس فشرده و اوریفیس یکپارچه است. این تجهیز برای اندازه‌ گیری دقیق جریان در کاربردهای صنعتی طراحی شده و با دقت بالا، نصب آسان و قابلیت‌ های ارتباطی متنوع، گزینه‌ای ایده‌ آل برای صنایع مختلف می‌ باشد.

در این فلومترها دقت اندازه‌ گیری جریان حجمی تا ±1.65٪ در نسبت (turndown) 8:1 بسته به نوع المان اولیه و شرایط فرآیندی است. مزایای این فلومترها شامل پایداری بلندمدت تا 5 سال بدون نیاز به کالیبراسیون مجدد و زمان پاسخ‌ گویی سریع 100 میلی‌ ثانیه برای کنترل دقیق فرآیند می شود. همچنین با این تجهیزات کاهش نیاز به لوله کشی مستقیم، کاهش افت فشار دائمی و دستیابی به اندازه‌ گیری دقیق در خطوط با اندازه کوچک فراهم می شود.

پیکاتک | نمایندگی فروش ترانسمیتر فشار روزمونت مدل 2088 در ایران | نمایندگی محصولا روزمونت

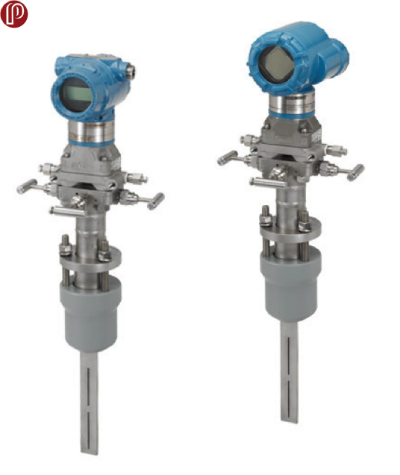

فلومتر آنوبار یا پیتوت تیوب روزمونت مدل 3051CFA

فلومتر آنوبار Rosemount 3051CFA یکی از تجهیزات اندازه‌ گیری جریان در صنایع مختلف است که با بهره‌گیری از طراحی سنسور T شکل، دقت بالا، پایداری بلندمدت و قابلیت‌ های نرم‌افزاری پیشرفته به گزینه‌ ای ایده‌ آل برای اندازه‌ گیری جریان حجمی در کاربردهای گوناگون تبدیل شده است.

سنسور T شکل با سطح صاف در بالادست، نقطه جدایش ثابتی را برای بهبود سیگنال فشار تفاضلی فراهم می‌ کند. این طراحی منجر به کاهش نویز، افزایش دقت اندازه‌ گیری و جلوگیری از گرفتگی ناشی از ذرات معلق می‌ شود. فلومتر آنوبار Rosemount 3051CFA از طراحی سنسور T شکل استفاده می‌ کند که بهترین دقت و عملکرد را در کلاس خود ارائه می‌ دهد و در عین حال نیازهای کاربردهای متنوع فرآیندی را برآورده می‌ کند. فناوری آنوبار روزمونت افت فشار دائمی را به حداقل می‌ رساند و در عین حال بهترین دقت را در کلاس خود ارائه می‌ دهد. از دیگر ویژگی های این فلومتر میتوان به موارد زیر اشاره کرد:

• دقت تا 1.8 درصد نرخ جریان
• موجود در سایز 2 تا 96 اینچ (50 تا 2400 میلی‌متر)
• کمترین هزینه متریال برای خطوط بزرگ
• امکان نصب بدون توقف فرآیند توسط فلوتپ (Flo-tap)
• تست نشتی شده
• افت فشار دائمی تا 96 درصد کمتر از اوریفیس
• دارای گواهینامه ایمنی (کدهای QT و T9)
• نمایشگر گرافیکی با نور پس زمینه و قابلیت نمایش زبان محلی (کد M6)
• بلوتوث امکان پیکربندی و نگهداری کارآمد، قابل اعتماد و ایمن را فراهم می‌ کند (کد BLE).
•  تشخیص یکپارچگی حلقه و خط ضربه متصل، مشکلاتی را که ممکن است یکپارچگی سیگنال خروجی را به خطر بیندازد، شناسایی می‌ کند (کد DA1).

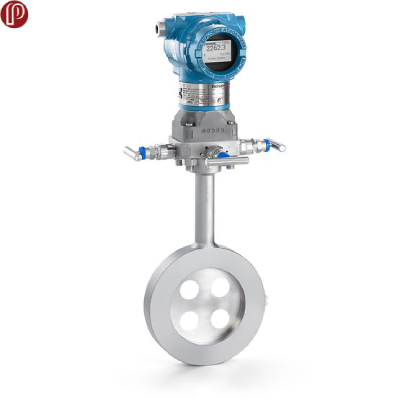

فلومتر اوریفیس روزمونت مدل 3051CFC

با ترکیب ترانسمیتر فشار مدل 3051C و صفحه اوریفیس فشرده، یک راه‌ حل کامل و دقیق برای اندازه‌گیری جریان حجمی فراهم می شود. فلومترهای اوریفیس فشرده Rosemount 3051CFC با ایجاد اختلاف فشار در خط، عملکرد دقیق، نصب سریع و قابل اعتمادی را بین فلنج‌ های برجسته (raised face) ارائه می دهند.

طراحی منحصر به فرد اوریفیس با 4 سوراخ امکان اندازه‌گیری دقیق جریان را حتی در نزدیکی اختلالات جریان بالا‌دستی فراهم می‌ کند. در ادامه برخی دیگر از ویژگی های فلومتر اوریفیس با ترانسمیتر فشار 3051 ذکر می شود:

• اوریفیس تنها به دو قطر لوله در بالادست و پایین‌ دست نیاز دارد.
• حذف پروفیل‌ های چرخشی و منظم که منجر به اندازه‌ گیری جریان پایدارتر و دقیق‌ تر می‌ شود.
• صرفه‌ جویی تا 55 درصد در مقایسه با نصب صفحه اوریفیس سنتی قابل تحقق است.
• با بلوتوث امکان پیکربندی و نگهداری کارآمد، قابل اعتماد و ایمن را فراهم می‌ شود (کد BLE).
• دقت تا 1.75درصد نرخ جریان
• دارای نمایشگر گرافیکی با نور پس زمینه با قابلیت زبان محلی (کد M6)
• دارای گواهینامه های ایمنی (کد QT و T9)
• تشخیص یکپارچگی حلقه و خط ضربه‌ای متصل (کد DA1)
• موجود در سایزهای ½ تا 12 اینچ (15 تا 300 میلی متر)

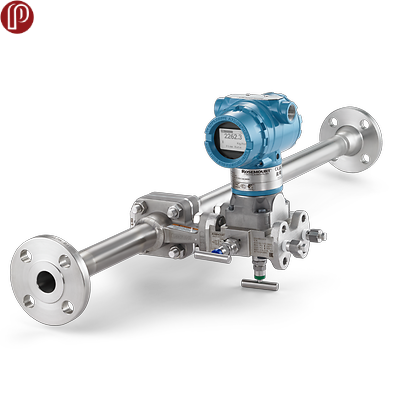

فلومتر اوریفیس یکپارچه روزمونت مدل 3051CFP

فلومترهای اوریفیس یکپارچه Rosemount قابلیت اندازه‌گیری جریان با دقت بسیار بالا را در خط لوله کوچک  ½ تا 1½ اینچ (15 تا 40 میلی‌ متر) با حداقل نیاز به نصب و نگهداری ارائه می‌ دهند. طراحی  محدوده upstream و downstream روی خود مجموعه برای کاربرد در سایزهای کوچک دقت بالاتری را ارائه می دهد. در ادامه ویژگی های مهم این مدل بیان می شود:

• بهترین عملکرد برای خطوط با اندازه‌ های کوچک ½ تا 1½ اینچ (15 تا 40 میلی‌ متر)
• مقطع لوله و تلرانس‌ های ماشینکاری دقیق، عملکرد نصب بهتری را ارائه می‌ دهد.
• دارای بلوتوث (کد BLE) و نمایشگر گرافیکی با نور پس زمینه با قابلیت زبان محلی (کد M6)
• گواهینامه ایمنی (کد QT و T9)
• تشخیص یکپارچگی حلقه و خط ضربه‌ ای متصل و شناسایی مشکلات (کد DA1)
• دقت تا 1.75درصد دقت نرخ جریان

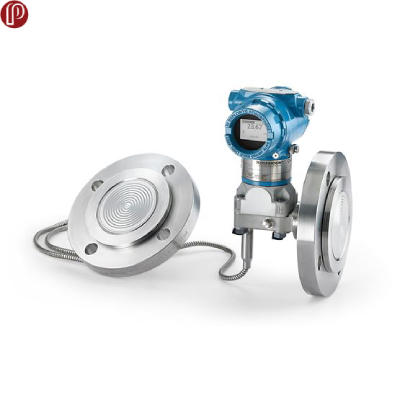

ترانسمیتر سطح روزمونت مدل 3051L

ترانسمیتر سطح Rosemount 3051L جهت اندازه گیری سطح سیالات در محازن و فرآیندهای صنعتی طراحی شده است. این ترانسمیتر با انواع اتصالات فرآیندی، پیکربندی‌ ها و انواع سیال پرکننده مانند سیلیکون یا گلیسیرین برای پاسخگویی به طیف وسیعی از کاربردهای سطح استفاده می شود. در ادامه برخی از ویژگی های این مدل ترانسمیتر عبارتنداز:

• اندازه‌گیری سطح با مجموعه‌ های مقرون‌ به‌ صرفه Rosemount Tuned-System™
• کاربرد در دماهای بالا و خلاء
• پشتیبانی از پروتکل‌ های HART، FOUNDATION Fieldbus، Profibus و WirelessHART برای یکپارچگی با سیستم‌ های کنترلی مختلف
• دارای اتصالات فرآیندی متنوع، انواع سیالات پرکننده، نصب مستقیم یا با کپیلاری
• اندازه‌گیری و بهینه‌ سازی عملکرد کل سیستم (کد QZ)
• گواهینامه ایمنی (کدهای QT و T9) و دارای بلوتوث (کد BLE)
• نمایشگر گرافیکی با نور پس زمینه (کد M6)
• مونتاژ Tuned-System (کد S1)
• تشخیص یکپارچگی حلقه (کد DA1)

مشخصات فنی ترانسمیتر فشار روزمونت 3051

• خروجی و پروتکل ارتباطی: 4-20 mA HART و WirelessHART و FOUNDATION™ fieldbus و  PROFIBUS و 1-5 V Low Power HART

• محدوده اندازه گیری: Coplanar: Up to 4000 psi (275,79 bar) یا Inline: Up to 20000 psi (1378,95 bar)

• رنج پذیری (Rangedown): 150:1

• متریال قسمت های در تماس با سیال: 316L SST, Alloy C-276, Alloy 400, Tantalum, Gold-plated Alloy 400, Gold-plated 316L SST

• قابلیت عیب یابی: Basic Diagnostics, Process Alerts, Loop Integrity Diagnostics, Plugged Impulse Line Diagnostics

• تاییدیه ها: SIL 2/3 certified to IEC 61508 , NSF, NACE^®, hazardous location

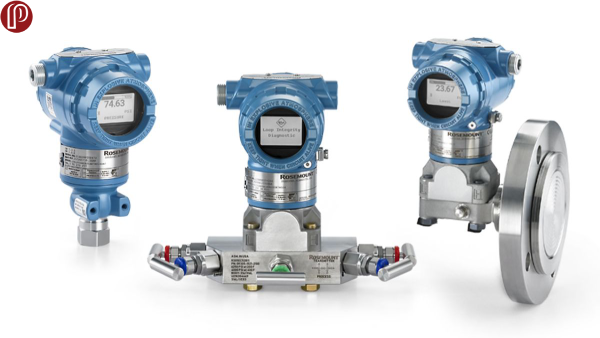

ویژگی های ترانسمیتر فشار روزمونت 3051

ترانسمیتر فشار روزمونت 3051 تجهیزی هوشمند و قدرتمند است که برای اندازه‌گیری دقیق فشار گیج (Gauge)، فشار مطلق (Absolute)، اختلاف فشار (Differential)، جریان (Flow) و همچنین سطح (Level) در طیف وسیعی از کاربردهای صنعتی طراحی شده است. این ترانسمیتر با بهره‌ گیری از فناوری‌ های پیشرفته سنسور و الکترونیک، دقت بی‌ نظیر 0.04، تاییدیه های ایمنی SIL 2/3 (IEC 61508)، قابلیت اطمینان بالا، پایداری فوق‌ العاده ای را در 10سال  ارائه می‌ دهد و به عنوان یک راهکار چندمنظوره در صنایع مختلف شناخته می‌ شود. برخی از ویژگی های منحصر به فرد ترانسمیتر فشار روزمونت 3051 در ادامه ذکر می شود:

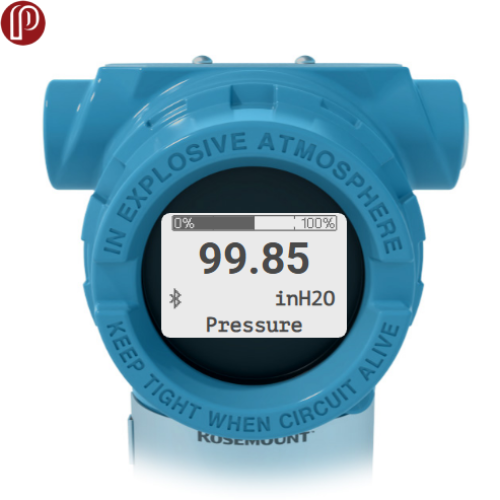

نمایشگر گرافیکی

نمایشگر گرافیکی جدید ترانسمیتر فشار Rosemount 3051 با طراحی پیشرفته، تجربه کاربری بهتری را در محیط‌های صنعتی فراهم می‌ کند. این نمایشگر با کنتراست بالا و نور پس‌ زمینه، خوانایی آسان را در شرایط نوری مختلف تضمین می‌ کند. پشتیبانی از هشت زبان مختلف، از جمله انگلیسی، چینی، فرانسوی، آلمانی، ایتالیایی، پرتغالی، روسی و اسپانیایی، به کاربران امکان می‌ دهد تا اطلاعات دستگاه را به زبان محلی خود مشاهده کنند، که این امر باعث افزایش وضوح و پاسخ‌ گویی می‌ شود.

علاوه بر این، نمایشگر دارای آیکون‌ های بصری است که وضعیت دستگاه را به‌صورت گرافیکی نمایش می‌ دهند، از جمله نمادهای مربوط به اتصال بلوتوث و هشدارهای سیستم. اطلاعات نمایش‌ داده‌ شده شامل فشار، درصد محدوده، خروجی آنالوگ، سطح، حجم، نرخ جریان، برچسب HART،  واحدهای فشار، آیکون‌ های خروجی بلوتوث یا جذر است.

ویژگی‌ های قابل تنظیم نمایشگر شامل انتخاب جداکننده اعشار (نقطه یا ویرگول)، تنظیم تعداد ارقام اعشار، چرخش نمایشگر به صورت دستی یا نرم‌ افزاری برای نصب‌ های مختلف و فعال‌ سازی یا غیرفعال‌ سازی نور پس‌ زمینه است. این قابلیت‌ ها به کاربران اجازه می‌ دهد تا نمایشگر را بر اساس نیازهای خاص خود پیکربندی کنند. ​

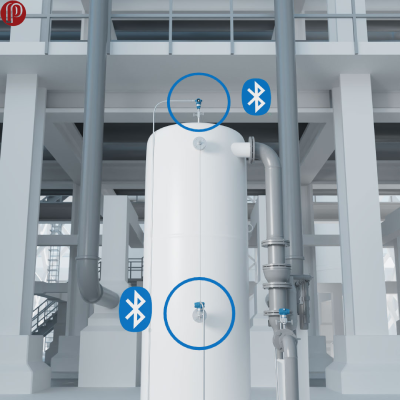

قابلیت اتصال به بلوتوث

ترانسمیتر فشار Rosemount 3051 با بهره‌ گیری از فناوری بلوتوث، فرآیندهای پیکربندی، نگهداری و عیب‌ یابی را به‌ طور قابل‌ توجهی ساده‌ تر و ایمن‌ تر کرده است.​ تکنسین‌ ها می‌توانند بدون نیاز به دسترسی فیزیکی به دستگاه، از طریق بلوتوث به آن متصل شوند، که این امر خطرات مرتبط با ورود به مناطق خطرناک یا باز کردن پوشش دستگاه را کاهش می‌ دهد. ​

تکنسین می‌ تواند مشکلات را با سرعتی تا 10 برابر سریع‌تر از اتصالات سنتی HART® شناسایی کنید و با استفاده از برنامه AMS Device Configurator، ارتباط با دستگاه‌ ها سریع‌ تر و کارآمدتر انجام می‌ شود که منجر به کاهش زمان عیب‌یابی و افزایش بهره‌وری می‌ شود. ​

هر دستگاه دارای شناسه منحصربه‌ فرد و کلید امنیتی است و اتصال بلوتوث تنها با وارد کردن رمز عبور امکان‌ پذیر است که این امر از دسترسی‌ های غیرمجاز جلوگیری می‌ کند. برنامه AMS Device Configurator امکان پیکربندی، کالیبراسیون و نظارت بر دستگاه‌ های Emerson را از طریق بلوتوث فراهم می‌کند، و با رابط کاربری مشابه با ابزارهای دیگر Emerson، یادگیری و استفاده از آن را آسان می‌ سازد. ​

با استفاده از اتصال بلوتوث، کاربران می‌ توانند به‌ سرعت به اطلاعات دستگاه دسترسی پیدا کنند، بدون اینکه نیاز به تجهیزات اضافی یا دسترسی فیزیکی به دستگاه داشته باشند. این قابلیت به‌ویژه در محیط‌ های صنعتی که دسترسی به دستگاه‌ ها ممکن است دشوار یا خطرناک باشد، بسیار مفید است.​

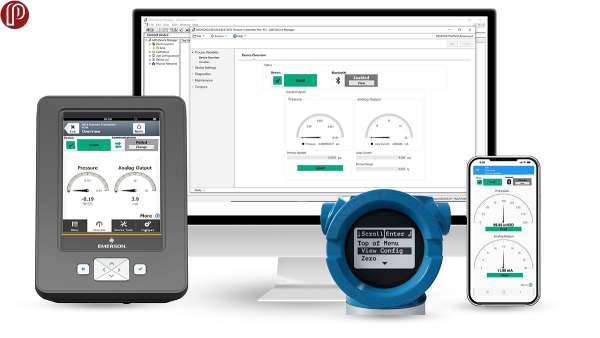

نرم‌ افزار بهبود یافته

ترانسمیتر فشار Rosemount 3051 با بهره‌ گیری از نرم‌ افزار به‌روزرسانی‌ شده، تجربه کاربری را به‌ طور قابل‌ توجهی بهبود بخشیده است. این به‌روزرسانی‌ ها شامل رابط کاربری ساده‌ تر، منوهای مبتنی بر وظیفه، دکمه‌ های سرویس سریع و قابلیت‌ های تشخیصی پیشرفته می‌ باشد که فرآیندهای راه‌ اندازی، نگهداری و عیب‌یابی را سریع‌ تر می کند.

ساختار منوها به‌گونه‌ای طراحی شده است که با کلیک‌های کمتر، کاربران بتوانند به تنظیمات مورد نیاز دسترسی پیدا کنند و این منوها بر اساس وظایف خاص سازمان‌دهی شده‌اند، که باعث افزایش کارایی در عملیات می‌شود.​ همچنین دستگاه با ارائه دستورالعمل‌ های گام‌ به‌ گام، کاربران را در انجام تأییدها، کالیبراسیون‌ ها و تست های ایمنی هدایت می‌ کند، که این امر باعث کاهش خطاهای انسانی و افزایش دقت در عملیات می‌ شود.​

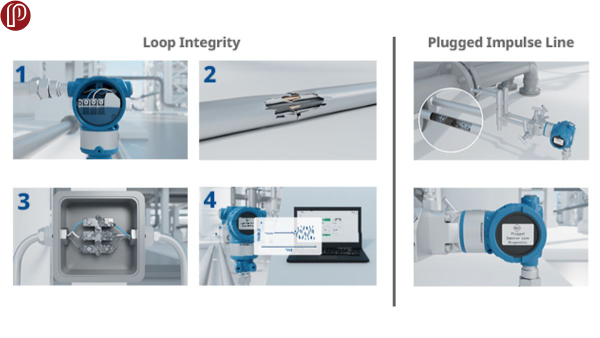

قابلیت عیب یابی

ترانسمیتر فشار Rosemount 3051 با بهره‌ گیری از قابلیت‌ های پیشرفته تشخیصی، نظارت مستمر بر سلامت سیستم و افزایش ایمنی در فرآیندهای صنعتی را فراهم می‌ کند. در ادامه های قابلیت های عیب یابی (Diagnostics) در این ترانسمیتر بیان می شوند:

تشخیص یکپارچگی حلقه (Loop Integrity Diagnostic): این قابلیت به‌ طور مداوم وضعیت حلقه الکتریکی 4–20 میلی‌ آمپر را پایش می‌ کند تا مشکلاتی را که ممکن است بر سیگنال ارتباطی تأثیر بگذارند شناسایی کند. از جمله مواردی که این سیستم قادر به شناسایی آن‌ها است عبارتنداز:

• وجود آب در محفظه ترانسمیتر
• سیم‌ کشی اتصال کوتاه یا معیوب
• اتصالات خورده شده یا زنگ‌ زده
• نوسانات یا خرابی در منبع تغذیه
• مشکلات سیستم کنترل​

تشخیص مسدود شدن خط ضربه (Plugged Impulse Line Diagnostic): خطوط ضربه ممکن است به دلیل تجمع مواد یا یخ‌ زدگی مسدود شوند، که این امر می‌ تواند ترانسمیتر را از فرآیند جدا کرده و مانع پاسخگویی آن به تغییرات فرآیند شود. قابلیت تشخیص مسدود شدن خط ضربه در Rosemount 3051 به‌طور مداوم این خطوط را پایش کرده و در صورت بروز شرایط غیرطبیعی هشدار می‌ دهد تا بتوانید قبل از اینکه بر کیفیت فرآیند تأثیر بگذارد، اقدامات پیشگیرانه انجام دهید.

خرید ترانسمیتر فشار روزمونت 3051

ترانسمیتر فشار روزمونت 3051 با ارائه دقت بی‌ نظیر، پایداری فوق‌ العاده، انعطاف‌ پذیری در کاربردها و قابلیت‌های ارتباطی پیشرفته، به عنوان یک انتخاب برتر در صنایع مختلف شناخته می شود. در فرآیند انتخاب و خرید ترانسمیتر فشار 3051 مشخصات فنی مهم زیر را در نظر بگیرید:

• نوع ترانسمیتر (فشار مطلق، فشار نسبی، اختلاف فشار)
• محدوده اندازه گیری فشار
• واحدهای فشار
• خروجی و پروتکل ارتباطی
• متریال (بدنه، سنسور، اتصال)
• نوع اتصال و سایز آن
• درجه حفاظت بدنه
• تاییدیه های ضد انفجار
• حداکثر فشار کاری
• دمای فرآیندی

جهت خرید این تجهیز میتوانید به بالای این صفحه مراجعه نمایید همچنین با کلیک بر روی هر محصول اطلاعات کاملی از جمله مشخصات فنی و قیمت در دسترس شما قرار می‌ گیرد. فروشگاه تخصصی ابزار دقیق پیکاتک به عنوان برترین و بزرگترین واردکننده تجهیزات ابزار دقیق در ایران، مجموعه ای از ترانسمیتر فشار روزمونت 3051 را با بهترین کیفیت و قیمت مناسب به فروش می رساند. بازدیدکنندگان محترم جهت کسب اطلاعات فنی بیشتر و استعلام قیمت به روز ترانسمیتر فشار روزمونت 3051 می توانید با کارشناسان فروش ما به شماره 02188109770 تماس حاصل فرمایید.
