ترانسمیتر فشار قلمی

ترانسمیتر فشار قلمی چیست؟

ترانسمیتر فشار قلمی یکی از تجهیزات کاربردی و ضروری در حوزه ابزار دقیق است که به دلیل طراحی کوچک و دقت بالای خود، جایگاه ویژه‌ای در صنایع مختلف پیدا کرده است. این دستگاه برای اندازه‌ گیری فشار سیالات و تبدیل آن به سیگنال الکتریکی 4  تا 20 میلی آمپر استفاده می‌ شود و اغلب در محیط‌هایی با فضای محدود، عملکرد قابل اعتمادی ارائه می‌ دهد.

ترانسمیتر فشار قلمی تجهیزی است با طراحی استوانه‌ ای و بدون نمایشگر که برای اندازه‌ گیری فشار نسبی و مطلق در فضاهای محدود مانند سیستم‌ های هیدرولیک، پنوماتیک، مخازن و خطوط لوله استفاده می‌ شود. این ترانسمیتر فشار با استفاده از سنسورهایی مانند پیزومقاومتی (piezoresistive) فشار را به سیگنال الکتریکی تبدیل می‌ کند و به اتاق کنترل ارسال می‌ کند.

پادکست شنیدنی درباره ترانسمیتر فشار قلمی

عملکرد ترانسمیتر فشار قلمی

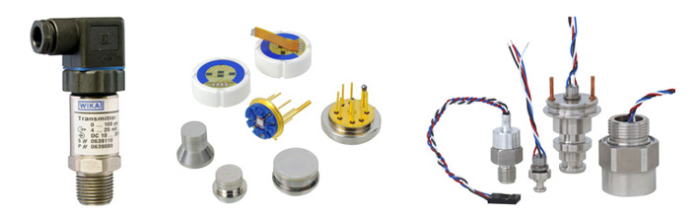

ترانسمیترهای فشار قلمی تجهیزاتی هستند که برای اندازه‌ گیری دقیق فشار در محیط‌ های صنعتی طراحی شده‌اند. این تجهیزات با بهره‌گیری از فناوری سنسورهای پیزومقاومتی، فشار وارد شده را به سیگنال‌ های الکتریکی قابل پردازش تبدیل می‌ کنند.

این ترانسمیترها دارای بدنه‌ای باریک و استوانه‌ای شکل هستند که امکان نصب آسان در فضاهای محدود را فراهم می‌ کنند. بدنه آن‌ ها معمولاً از فولاد ضدزنگ ساخته شده است تا در برابر شرایط سخت محیطی مقاومت داشته باشند. درون این بدنه، یک دیافراگم سیلیکونی قرار دارد که نقش اصلی در اندازه‌ گیری فشار را ایفا می‌ کند.

هنگامی که فشار به دیافراگم وارد می‌ شود، دیافراگم دچار تغییر شکل می‌ شود. این تغییر شکل باعث تغییر در مقاومت الکتریکی المان‌ های پیزومقاومتی متصل به دیافراگم می‌ شود. این تغییر مقاومت به‌ صورت سیگنال الکتریکی توسط یک پل وتستون اندازه‌ گیری شده و پس از تقویت، به سیستم‌ های کنترل و مانیتورینگ ارسال می‌ شود.

ترانسمیتر فشار قلمی معمولاً برای اندازه‌گیری فشار نسبی یا مطلق در فضاهای محدود استفاده می‌شود.

کاربردهای ترانسمیتر فشار قلمی

ترانسمیتر فشار قلمی به دلیل ابعاد جمع‌وجور، نصب آسان و امکان انتقال پیوسته مقدار فشار به سیستم کنترل، در بسیاری از تجهیزات و فرآیندهای صنعتی استفاده می ‌شود. این تجهیز فشار سیال را اندازه‌گیری کرده و آن را به سیگنال الکتریکی قابل استفاده در سامانه‌های کنترلی تبدیل می‌کند.

مهم‌ترین کاربردهای ترانسمیتر فشار قلمی عبارت‌اند از:

• سیستم‌های هیدرولیک: برای اندازه‌گیری و پایش فشار روغن در یونیت‌های هیدرولیک، ماشین‌آلات و تجهیزات صنعتی استفاده می‌شود.
• سیستم‌های پنوماتیک: در خطوط هوای فشرده و تجهیزات پنوماتیکی برای کنترل فشار و ارسال اطلاعات به سیستم کنترل کاربرد دارد.
• پمپ‌ها: برای پایش فشار ورودی یا خروجی پمپ و بررسی شرایط عملکرد سیستم مورد استفاده قرار می‌گیرد.
• کمپرسورها: امکان اندازه‌گیری فشار هوای فشرده یا گاز و انتقال مقدار آن به تابلو یا سامانه کنترل را فراهم می‌کند.
• ماشین‌آلات صنعتی: طراحی کوچک و قلمی این ترانسمیترها باعث شده در تجهیزاتی که فضای نصب محدود است کاربرد زیادی داشته باشند.
• خطوط آب و تأسیسات: برای اندازه‌گیری فشار در خطوط انتقال آب، سامانه‌های آبرسانی و تأسیسات صنعتی قابل استفاده هستند.
• سامانه‌های سرمایش و گرمایش: در بخش‌هایی که پایش فشار سیال برای کنترل صحیح عملکرد تجهیزات ضروری است از ترانسمیتر فشار استفاده می‌شود.
• اتوماسیون صنعتی: خروجی ترانسمیتر می‌تواند به کنترل‌کننده، نمایشگر یا سامانه ثبت اطلاعات ارسال شود تا فشار به‌صورت پیوسته پایش شود.
• تجهیزات تولید و خطوط مونتاژ: در دستگاه‌هایی که فشار یکی از پارامترهای اصلی فرآیند است، ترانسمیتر قلمی امکان اندازه‌گیری و کنترل خودکار را فراهم می‌کند.
• تجهیزات آزمایش و تست: در برخی دستگاه‌های تست فشار برای اندازه‌گیری و ارسال مقدار فشار به سیستم اندازه‌گیری استفاده می‌شود.

کاربرد دقیق هر ترانسمیتر فشار قلمی به مشخصات همان مدل بستگی دارد. پیش از انتخاب باید محدوده فشار، نوع سیال، دمای کاری، دقت، نوع اتصال و سیگنال خروجی بررسی شوند؛ زیرا یک مدل مناسب سیستم هیدرولیک الزاماً برای سیال خورنده یا شرایط دمایی خاص مناسب نیست.

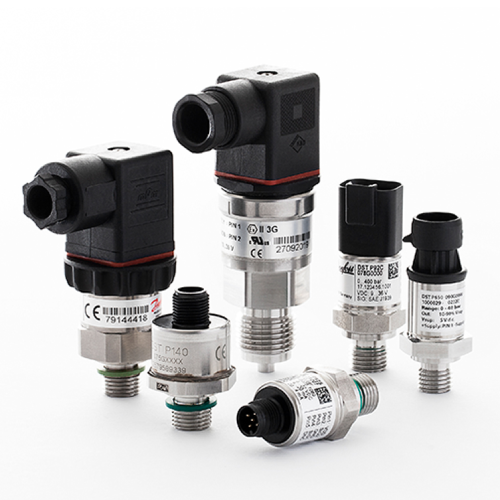

مزایای استفاده از ترانسمیتر فشار قلمی

ترانسمیترهای فشار قلمی به دلیل طراحی فشرده و عملکرد دقیق، در صنایع مختلف مورد توجه قرار گرفته‌ اند. در ادامه مزایای اصلی این نوع ترانسمیترها ذکر می شوند:

• طراحی فشرده و ابعاد کوچک: با ساختار باریک و استوانه‌ای، این ترانسمیترها برای نصب در فضاهای محدود یا خطوط فرآیندی با دسترسی دشوار ایده‌آل هستند. ابعاد کوچک آن‌ ها امکان نصب مستقیم در محل اندازه‌گیری را فراهم می‌ کند.
• دقت بالا و پایداری عملکرد: استفاده از سنسورهای سیلیکونی پیشرفته در این ترانسمیترها، دقت اندازه‌ گیری بالایی را فراهم می‌ کند. همچنین، پایداری عملکرد در طول زمان باعث کاهش نیاز به کالیبراسیون مکرر می‌ شود.
• مقاومت در برابر شرایط محیطی سخت: برخی از مدل‌ های این ترانسمیترها با مواد مقاوم ساخته شده‌اند که آنها را برای استفاده در محیط‌ های با دمای بالا، رطوبت زیاد یا سیالات خورنده مناسب می کند.
• نصب آسان و سریع: به دلیل طراحی ساده و وزن کم، نصب این ترانسمیترها بدون نیاز به تجهیزات پیچیده انجام می‌ شود که زمان و هزینه نصب را کاهش می‌ دهد.
• قیمت مقرون‌ به‌ صرفه: در مقایسه با ترانسمیترهای فشار بزرگ‌ تر، مدل‌ های قلمی هزینه کمتری دارند که آن‌ ها را برای پروژه‌ هایی با بودجه محدود مناسب می‌ کند.
• پاسخ‌ دهی سریع به تغییرات فشار: این ترانسمیترها به تغییرات فشار به سرعت واکنش نشان می‌ دهند که برای فرآیندهایی با نوسانات سریع فشار بسیار مهم است.
• خروجی استاندارد: بیشتر ترانسمیترهای فشار قلمی دارای خروجی 4 تا 20 میلی‌ آمپر هستند که امکان اتصال آسان به سیستم‌ های کنترل و اتوماسیون صنعتی را فراهم می‌ کند.

با توجه به مزایای فوق، ترانسمیترهای فشار قلمی گزینه‌ای مناسب برای اندازه‌ گیری دقیق فشار در فضاهای محدود و شرایط محیطی مختلف هستند.

قیمت ترانسمیتر فشار قلمی

قیمت ترانسمیتر فشار قلمی به مشخصات فنی، دقت اندازه‌گیری، نوع حسگر و شرایط کاری آن بستگی دارد. به همین دلیل دو ترانسمیتر با ظاهر مشابه ممکن است از نظر قیمت تفاوت زیادی داشته باشند. مهم‌ترین عوامل موثر بر قیمت عبارت‌اند از:

• محدوده اندازه‌گیری فشار: هر ترانسمیتر برای یک بازه مشخص از فشار طراحی می‌شود. مدل‌های مناسب فشارهای بسیار پایین یا بسیار بالا ممکن است به حسگر و ساختار متفاوتی نیاز داشته باشند و قیمت بیشتری داشته باشند.
• دقت اندازه‌گیری: هرچه دقت ترانسمیتر بیشتر باشد، کیفیت حسگر، مدار پردازش و کالیبراسیون اهمیت بیشتری پیدا می‌کند. مدل‌های دقیق‌تر معمولاً قیمت بالاتری دارند.
• نوع حسگر فشار: فناوری و کیفیت حسگر داخلی نقش مستقیمی در پایداری اندازه‌گیری، طول عمر و قیمت ترانسمیتر دارد.
• نوع سیگنال خروجی: ترانسمیترهای فشار قلمی با خروجی‌های مختلف مانند ۴ تا ۲۰ میلی‌آمپر یا خروجی‌های ولتاژی عرضه می‌شوند. نوع خروجی و تجهیزات الکترونیکی مورد استفاده می‌تواند بر قیمت اثر بگذارد.
• جنس بدنه و اتصال فرآیندی: استفاده از فولاد زنگ‌نزن یا آلیاژهای مقاوم در برابر خوردگی معمولاً قیمت محصول را افزایش می‌دهد. جنس بدنه باید با محیط و شرایط فرآیند سازگار باشد.
• جنس قطعات در تماس با سیال: نوع سیال مشخص می‌کند چه متریالی برای دیافراگم و اتصال مناسب است. در سیالات خورنده یا خاص، استفاده از متریال مقاوم‌تر می‌تواند هزینه بیشتری داشته باشد.
• نوع و سایز اتصال: اندازه رزوه، استاندارد اتصال و نحوه نصب ترانسمیتر روی خط از عوامل موثر بر قیمت هستند.
• دمای کاری: مدل‌هایی که برای دماهای بالاتر یا پایین‌تر طراحی شده‌اند ممکن است به حسگر، آب‌بندی و قطعات مقاوم‌تری نیاز داشته باشند.
• تحمل اضافه‌فشار: میزان فشاری که ترانسمیتر می‌تواند بدون آسیب تحمل کند در مدل‌های مختلف متفاوت است. محصولات دارای مقاومت بیشتر در برابر افزایش ناگهانی فشار ممکن است ساختار قوی‌تر و قیمت بالاتری داشته باشند.
• درجه حفاظت: مقاومت در برابر رطوبت، گردوغبار و شرایط محیطی سخت به نوع بدنه و اتصال الکتریکی بستگی دارد. ترانسمیترهایی با سطح حفاظت بالاتر معمولاً قیمت بیشتری دارند.
• نوع اتصال الکتریکی: خروجی کابل، سوکت یا سایر روش‌های اتصال الکتریکی می‌تواند روی قیمت نهایی محصول اثر بگذارد.
• برند و کشور سازنده: کیفیت تولید، کنترل کیفی، سابقه برند و کشور تولیدکننده از دیگر عوامل موثر بر قیمت ترانسمیتر فشار قلمی هستند.
• کالیبراسیون و مدارک فنی: در پروژه‌هایی که گواهی کالیبراسیون یا مدارک فنی خاص موردنیاز باشد، هزینه این خدمات می‌تواند به قیمت نهایی اضافه شود.
• شرایط تأمین و موجودی: موجود بودن مدل موردنظر، زمان تأمین، نرخ ارز و شرایط واردات نیز می‌توانند باعث تغییر قیمت در بازار شوند.

در نتیجه، برای مقایسه دقیق قیمت ترانسمیتر فشار قلمی بهتر است علاوه بر محدوده فشار، مواردی مانند دقت، نوع خروجی، جنس بدنه، نوع سیال، اتصال فرآیندی و شرایط محیطی نیز بررسی شوند. انتخاب صرفاً براساس قیمت ممکن است به خرید محصولی منجر شود که با شرایط واقعی فرآیند سازگار نباشد.

خرید ترانسمیتر فشار قلمی

برای خرید ترانسمیتر فشار قلمی، بهتر است پیش از سفارش مشخصاتی مانند محدوده فشار، نوع سیال، دمای کاری، نوع اتصال فرآیندی و سیگنال خروجی بررسی شوند. انتخاب صحیح این مشخصات کمک می‌کند تجهیز با شرایط واقعی سیستم سازگار باشد و اندازه‌گیری فشار با اطمینان بیشتری انجام شود.

در پیکاتک می‌توانید برای بررسی و خرید ترانسمیتر فشار قلمی متناسب با نیاز پروژه خود اقدام کنید. از مزیت‌های خرید از پیکاتک می‌توان به بررسی مشخصات فنی پیش از سفارش، راهنمایی برای انتخاب مدل مناسب، استعلام موجودی و بررسی شرایط تأمین اشاره کرد.

اگر مدل دقیق محصول را نمی‌دانید، کافی است اطلاعاتی مانند فشار کاری، نوع سیال، نوع خروجی و اتصال موردنیاز را در اختیار کارشناسان پیکاتک قرار دهید تا گزینه مناسب‌تر بررسی شود.

برای خرید ترانسمیتر فشار قلمی و دریافت راهنمایی تخصصی، با کارشناسان فروش پیکاتک تماس بگیرید.

سوالات متداول

ترانسمیتر فشار قلمی چیست و چه کاربردی دارد؟

ترانسمیتر فشار قلمی تجهیزی است با طراحی استوانه‌ای باریک که برای اندازه‌ گیری دقیق فشار سیالات (مایعات و گازها) در فضاهای محدود یا خطوط فرآیندی با دسترسی دشوار استفاده می‌ شود. این ترانسمیترها با تبدیل فشار به سیگنال الکتریکی، امکان مانیتورینگ و کنترل فشار را فراهم می‌ کنند.

چه تفاوتی بین ترانسمیتر فشار قلمی و ترانسمیترهای معمولی وجود دارد؟

ترانسمیترهای فشار قلمی به دلیل ابعاد کوچک‌ تر و طراحی فشرده، برای نصب در فضاهای محدود مناسب‌ تر هستند. در مقابل، ترانسمیترهای معمولی ممکن است ابعاد بزرگ‌ تری داشته باشند و برای کاربردهای عمومی‌ تر در صنایع مختلف استفاده شوند.

چرا ترانسمیتر فشار قلمی انتخاب خوبی است؟

به دلیل ابعاد کوچک، دقت بالا و مقاومت در برابر شرایط محیطی سخت، این محصول یکی از بهترین گزینه‌ ها برای صنایع مختلف است.

آیا امکان استفاده از ترانسمیتر فشار قلمی در محیط‌ های مرطوب وجود دارد؟

بله، اکثر مدل‌ های این دستگاه دارای درجه حفاظت محیطی بالا (مانند IP65 یا IP67) بوده و در محیط‌ های مرطوب عملکرد مطلوبی دارند.

برندهای معتبر ترانسمیتر فشار قلمی کدامند؟

برندهای معتبری مانند ویکا (WIKA)، روزمونت (Rosemount)، یوکوگاوا (Yokogawa) و اندرس هاوزر (Endress+Hauser) ترانسمیترهای فشار قلمی با کیفیت و دقت بالا تولید می‌ کنند که در صنایع مختلف مورد استفاده قرار می‌ گیرند.

آیا ترانسمیترهای فشار قلمی قابلیت اندازه‌گیری فشار مطلق و گیج را دارند؟

بله، بسیاری از مدل‌های ترانسمیتر فشار قلمی قابلیت اندازه‌گیری هر دو نوع فشار مطلق (Absolute) و فشار گیج (Gauge) را دارند. انتخاب بین این دو نوع به نیازهای خاص فرآیند و شرایط محیطی بستگی دارد.

آیا ترانسمیترهای فشار قلمی دارای خروجی دیجیتال هستند؟

برخی از مدل‌ های ترانسمیتر فشار قلمی دارای خروجی دیجیتال مانند RS485/Modbus RTU یا IO-Link هستند، که امکان انتقال داده‌ های بیشتر و ارتباط با سیستم‌ های کنترلی پیشرفته را فراهم می‌ کنند.

آیا ترانسمیترهای فشار قلمی دارای نمایشگر هستند؟

خیر بیشتر ترانسمیترهای فشار قلمی فاقد نمایشگر هستند.
