ترانسمیتر فشار ویکا S20

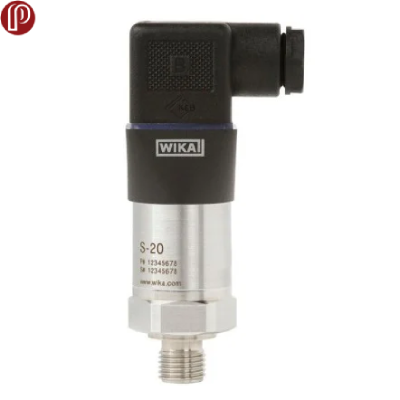

ترانسمیتر فشار ویکا مدل s20 یکی از مدل های رایج محصولات سری S شرکت WIKA است که برای اندازه گیری فشار سیالات مختلف و ارسال سیگنالی متناسب با فشار سیال به اتاق کنترل از 4 تا 20 میلی آمپر به کار می رود. این مدل ترانسمیتر فشار ویکا (Wika Pressure Transmitter) با محدوده اندازه گیری  گسترده ای از 0 ... 0.4 تا 0 ... 1600 بار [0 ... 5.8 تا 0 ... 23200 psi] تولید می شود و با انواع سیگنال‌ های خروجی، اتصالات الکتریکی و اتصالات فرآیندی سازگار است.

ترانسمیتر فشار ویکا s20 با دقت بالا برای کاربرد در شرایط سخت فرآیندی طراحی شده است و عملکردی پایدار و دقیق را در برابر دماهای بالا، ارتعاشات شدید و سیالات خورنده تضمین می‌ کند. در ادامه این صفحه به بررسی ویژگی ها، مشخصات فنی مهم، عملکرد و پارامترهای مهم خرید ترانسمیتر فشار ویکا s20 می پردازیم.

ویژگی های ترانسمیتر فشار ویکا s20

ترانسمیتر فشار ویکا مدل S-20 با بهره‌گیری از فناوری پیشرفته و مواد با کیفیت، عملکردی مطمئن و طولانی‌ مدت را در صنایع مختلف ارائه می دهد. برخی از ویژگی های ترانسمیتر فشار ویکا s20 به شرح زیر است:

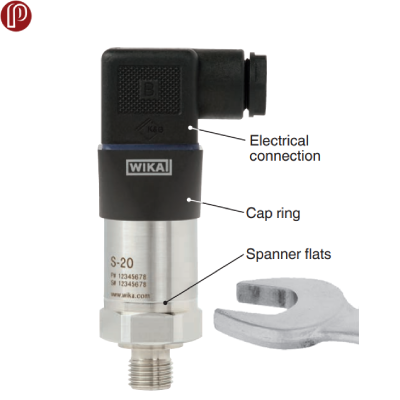

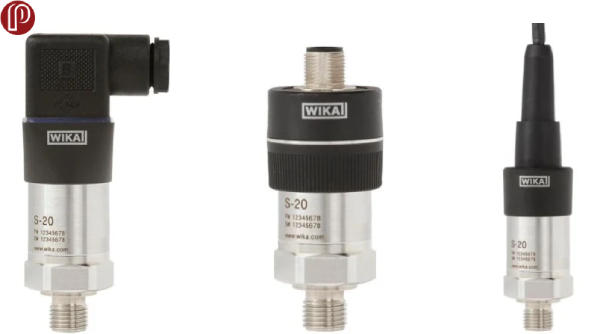

• تنوع فوق‌ العاده در  نصب: ترانسمیتر S-20 با قابلیت پیکربندی متنوع، امکان تطبیق بهینه با نیازهای خاص هر کارخانه را فراهم می‌ کند. این دستگاه در نسخه‌ های رایج، حتی در اندازه‌ های کوچک، ظرف چند روز قابل تحویل است.​
• دقت بالا و پایداری در اندازه‌ گیری: این ترانسمیتر با ارائه دقت بالا در سه کلاس مختلف، اندازه‌ گیری‌ های دقیق و قابل اعتمادی را تضمین می‌ کند. قابلیت انتخاب دمای تنظیم از +4°C تا +80°C به کاهش خطای دما کمک می‌ کند.​
• فناوری اثبات‌ شده و عمر طولانی: با بهره‌ گیری از فناوری‌ های پیشرفته، ترانسمیتر S-20 قادر به تحمل تا 100 میلیون چرخه بار است و پایداری طولانی‌ مدت تا کمتر از 0.1 درصد را ارائه می‌ دهد. ممیزی‌ های منظم کیفیت، تضمین‌ کننده استانداردهای بالای این محصول هستند.​
• سازگاری با سیالات مختلف: نسخه‌ های خاصی از S-20 برای کاربردهای ویژه مانند اکسیژن، هیدروژن، دماهای بالا و سطوح تمیزی بالا در دسترس هستند. همچنین، این ترانسمیتر با درجه حفاظت بدنه IP68 و IP6K9K قابل ارائه است.​

مشخصات فنی ترانسمیتر فشار ویکا s20

• محدوده اندازه گیری فشار: 0 تا 1600 bar و 0 تا 20000 psi و 0 تا 40 bar abs و 0 تا 500 psi abs

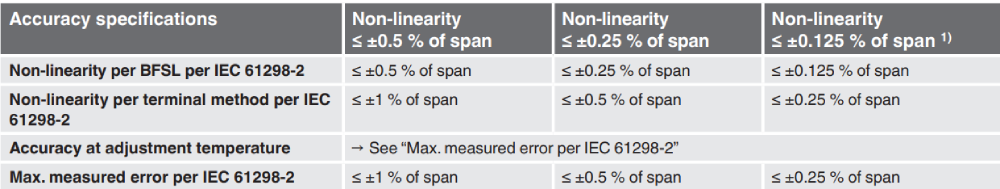

• کلاس دقت: ترانسمیتر فشار ویکا مدل S-20 با دقت بالا و عملکرد خطی بهبود یافته، انتخابی ایده‌ آل برای اندازه‌ گیری فشار در محیط‌ های صنعتی است و بسته به غیر خطی بودن (Non-linearity)  انتخاب شده، مقادیر زیر به دست می آید:

• واحدهای اندازه گیری: bar و psi وkg/cm² و مگا پاسکال MPa و کیلوپاسکال kPa

• خروجی ها: به طور کلی سیگنال های خروجی به دو دسته سیگنال جریانی و ولتاژی تقسیم بندی می شوند. سیگنال های جریانی شامل 4 ... 20 mA و 20 ... 4 mA و سیگنال های ولتاژی  DC 0 ... 10 V و DC 0 ... 5 V و DC 1 ... 5 V و DC 0.5 ... 4.5 و DC 1 ... 6  و DC 10 ... 0 V خواهند بود.

• نوع اتصال فرآیندی: رزوه ای

• سایز اتصال: سایز اتصال فرآیندی بر حداکثر رنج اندازه گیری، اضافه فشار و پورت ورودی فشار تاثیرگذار است و می تواند G ¼ A و G 1/2 A و M14 x 1.5 و G 1/8 B و G 1/4 B و G 3/8 B و G 1/2 B و M12 x 1.5 و M20 x 1.5 و 1/8 NPT و 1/4 NPT و 1/2 NPT و R 1/4 و  R ⅜ و R ½ باشد.

• متریال بدنه: 316 Ti

• متریال قسمت های در تماس با سیال (wetted): قسمت های در تماس با سیال شامل سنسور و اتصال فرآیندی می شود. در محدوده فشار نسبی اندازه گیری کمتر از 10 bar [150 psi] متریال از 316L و در محدوده فشار نسبی بیش از 10 bar [150 psi] متریال 316L + PH grade steel خواهد بود. برای اندازه گیری فشار مطلق متریال قسمت های در تماس با سیال از 316L ساخته می شود.

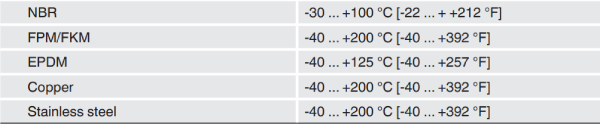

• متریال آب بندی (Seal):  متریال آب بندی این ترانسمیتر شامل NBR و FPM/FKM و EPDM و Copper و Stainless steel می شود و محدوده دما و آب بندی در جدول زیر قابل مشاهده است:

• درجه حفاظت بدنه (IP): IP65, IP67, IP68

• ولتاژ تغذیه (Voltage supply): بر اساس سیگنال خروجی میتواند DC 8 ... 36 V و DC 12 ... 36 V و DC 9 ... 36 V باشد.

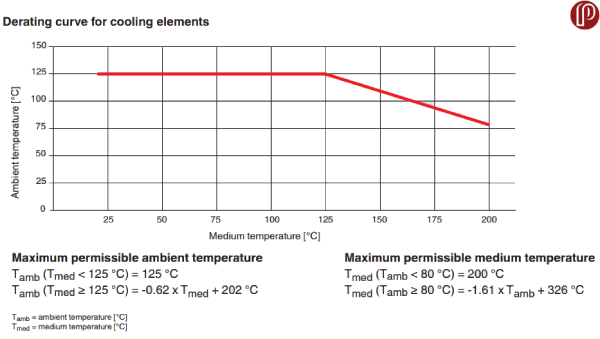

• دمای سیال: محدوده دمای سیال از -40 تا 125+ درجه سانتی گراد  [-40 ... +257 °F] خواهد بود در برخی موارد برای کاهش دما ترانسمیتر فشار با استفاده از المنت خنک کننده (cooling element) سه پره استفاده می شود که دمای سیال را کاهش می دهد.

عملکرد ترانسمیتر فشار ویکا S20

در این نوع ترانسمیتر فشار یک دیافراگم سیلیکونی نازک به عنوان عنصر حسگر عمل می‌ کند. بر روی این دیافراگم، مقاومت‌ های پیزورزیستیو تعبیه شده‌اند که به صورت پل وتستون (Wheatstone Bridge) به یکدیگر متصل هستند. هنگامی که فشار به دیافراگم وارد می‌ شود، دیافراگم دچار تغییر شکل (کشش یا فشردگی) خواهد شد و این تغییر شکل باعث تغییر در مقاومت الکتریکی مقاومت‌های پیزورزیستیو می‌ گردد.

این تغییر مقاومت منجر به عدم تعادل در پل وتستون شده و در نتیجه، یک سیگنال ولتاژ خروجی متناسب با میزان فشار اعمال‌شده تولید می‌ شود. سیگنال الکتریکی تولیدشده به صورت سیگنال خروجی استاندارد (مانند 4 تا 20 میلی‌ آمپر یا 0 تا 10 ولت) تقویت و ارسال می‌ شود.​ سیگنال خروجی به سیستم‌ های کنترل یا مانیتورینگ منتقل می‌ شود تا برای نظارت، کنترل فرآیندها یا اقدامات حفاظتی مورد استفاده قرار گیرد.

پیکاتک | فروشگاه تخصصی انواع ترانسمیتر فشار قلمی در بازار ایران | مشاوره فنی  و گارانتی محصولات

ترانسمیتر فشار WIKA S-20 در صنایع مختلفی از جمله نفت و گاز​، پتروشیمی​، صنایع غذایی و دارویی​، سیستم‌های هیدرولیک و پنوماتیک​، ماشین‌سازی و اتوماسیون صنعتی​ به‌کار می‌ رود و به دلیل دقت و قابلیت اطمینان بالا، انتخابی مناسب برای اندازه‌ گیری فشار در این صنایع محسوب می‌ شود.​

خرید ترانسمیتر فشار قلمی ویکا s20

ترانسمیتر فشار قلمی  WIKA S-20 با ترکیبی از دقت بالا، پایداری در شرایط سخت و قابلیت پیکربندی متنوع، گزینه‌ ای ایده‌ آل برای اندازه‌ گیری فشار در محیط‌ های صنعتی مختلف است. در فرآیند خرید ترانسمیتر فشار S20 به مشخصات فنی آن نظیر محدوده اندازه گیری، واحد، خروجی ها، متریال (بدنه، سنسور و اتصال)، سایز اتصال، دمای فرآیندی، درجه حفاظت بدنه و غیره توجه نمایید.

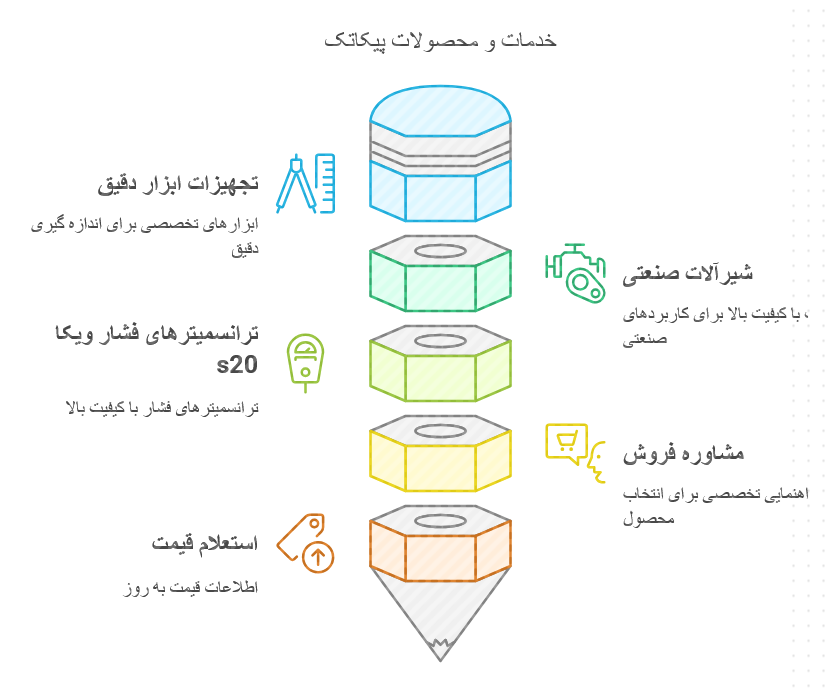

فروشگاه تخصصی پیکاتک به عنوان تامین کننده و واردکننده انواع تجهیزات ابزار دقیق و شیرآلات صنعتی، مجموعه ای از ترانسمیترهای فشار ویکا s20 را با بهترین کیفیت و قیمت مناسب به فروش می رساند. برای کسب اطلاعات بیشتر، استعلام قیمت به روز و مشاوره در انتخاب مناسب‌ ترین مدل ترانسمیتر فشار ویکا s20 برای نیازهای خاص خود، با کارشناسان فروش ما به شماره 02188109770 تماس بگیرید.
