"ترمومتر گازی ویکا F73"

ترمومتر گازی ویکا F73

ترمومتر گازی ویکا F73 از تجهیزات با کیفیت ابزاردقیق است که مطابق با استاندارد EN 13190 و المنت گازی (Gas-actuated) جهت اندازه گیری دما در صنایع فرآیندی مختلف طراحی شده است. بدنه این تجهیز تماما از استنلس استیل با درجه حفاظت IP65 تولید می شود و به طور ویژه در صنایع شیمیایی، نفت و گاز و مهندسی برق مورد استفاده قرار می‌ گیرد.

گیج دمای گازی ویکا مدل F73 قابلیت استفاده در فضاهای باز و دماهای منفی را دارد همچنین با استفاده از روغن درون گیج دما امکان استفاده در شرایط با ارتعاش بالا فراهم می شود. همچنین امکان انتخاب از میان انواع مختلف نصب و اتصال، از جمله مدل‌ های با لوله کپیلاری (capillary) برای نصب در فواصل دور یا مکان‌ های دشوار وجود دارد.

نسخه لامپ تماسی (contact bulb) ترمومتر گازی WIKA مدل F73 امکان اندازه‌ گیری دما را بدون تماس مستقیم با سیال فراهم می‌ کند حتی زمانی که قطر لوله بسیار کوچک باشد. این لامپ برای نصب خارجی بر روی لوله‌ ها و مخازن طراحی شده است. علاوه براین در شرایط آب و هوایی سخت مدل 73 انتخاب مناسبی است زیرا میتواند در دماهای بین -40 درجه سانتی‌ گراد تا +60 درجه سانتی‌ گراد استفاده شود. در ادامه این مقاله به بررسی اجزا، مشخصات فنی، مزایا، کاربردها و نکات خرید ترمومتر گازی ویکا F73 می پردازیم.

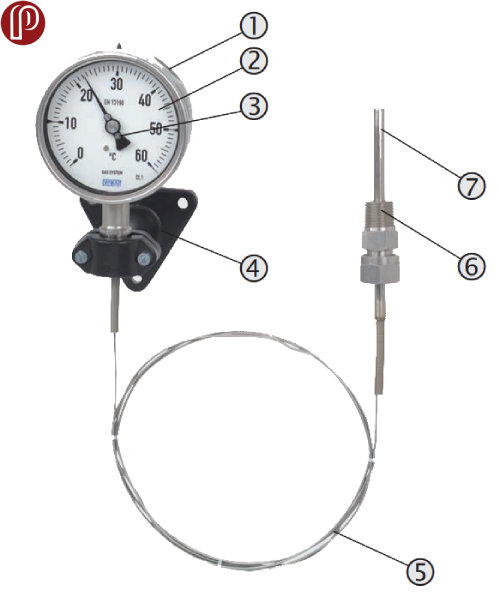

اجزای ترمومتر گازی ویکا F73

ترمومتر گازی یکی از تجهیزات ابزار دقیق برای اندازه‌ گیری دما در صنایع مختلف است که از ترکیب اجزای مختلفی تشکیل شده است. این اجزا شامل استم، لوله کپیلاری و لوله بوردن (Bourdon tube) هستند که همگی در یک محفظه قرار دارند و با یک گاز بی‌ اثر تحت فشار پر شده‌اند.

هرگونه تغییر دما باعث تغییر فشار داخلی در استم می‌ شود. لوله بوردن تیوب خمیده به شکل C در اثر تغییر فشار گاز، تغییر شکل می‌ دهد و با افزایش دما، فشار گاز افزایش یافته و لوله بوردون تمایل به باز شدن پیدا می‌ کند. در نهایت تغییر شکل لوله بوردون از طریق یک مکانیزم چرخ دنده‌ای به حرکت عقربه روی صفحه نمایشگر منتقل می‌ شود و مقدار دما را نشان می‌ دهد.

1.قاب (Case):

بدنه اصلی ترمومتر از فولاد ضد زنگ 316 ساخته شده است که مقاومت بالایی در برابر خوردگی و شرایط محیطی سخت دارد. این قاب دارای درجه حفاظت IP65 است که از نفوذ گرد و غبار و آب جلوگیری می‌ کند.

2.صفحه نمایشگر (Dial):

نمایشگر ترمومتر دارای زمینه سفید با نوشته‌های مشکی است که خوانایی بالایی را فراهم می‌ کند. بر روی صفحه نمایشگر یک کد QR تعبیه شده است که با اسکن آن میتوان به اطلاعات خاص دستگاه مانند شماره سریال، گواهینامه‌ ها و داده‌ های دیگر دسترسی پیدا کرد.

3.اشاره‌ گر (Pointer):

اشاره‌ گر از جنس آلومینیوم مشکی ساخته شده است و قابلیت تنظیم دقیق دارد و امکان کالیبراسیون و تنظیم دقیق‌ تر دما را فراهم می‌ کند.

4.براکت نصب (Instrument Mounting Bracket):

برای نصب آسان ترمومتر در مکان‌های مختلف، براکت‌ های نصب متنوعی ارائه شده است از جمله براکت‌ های سطحی از جنس آلومینیوم دایکاست و فلنج‌های نصب پنلی می باشند.

5.کاپیلاری (Capillary):

کاپیلاری از جنس فولاد ضد زنگ با قطر 2 میلی‌ متر ساخته شده است که امکان نصب ترمومتر در فواصل دورتر از نقطه اندازه‌ گیری را فراهم می‌ کند.

6.اتصال فرآیندی (Process Connection):

اتصالات فرآیندی متنوعی از جمله اتصال با رزوه نری، مهره مادگی، فیتینگ فشاری و اتصالات قابل تنظیم برای این ترمومتر در دسترس است.

7.استم (Stem):

استم یا ساقه ترمومتر از فولاد ضد زنگ ساخته شده است و در قطرهای مختلف (6، 10 و 12 میلی‌ متر) و طول‌ های متنوع  ارائه می‌ شود.

پیکاتک | فروشگاه تخصصی انواع ترمومتر در بازار ایران | مشاوره فنی  و گارانتی محصولات

مشخصات فنی ترمومتر گازی ویکا F73

• استاندارد طراحی: EN 13190

• واحدهای فشار:  °C و °F و °C/°F (dual scale)

• محدوده اندازه گیری:  200- تا 700+ درجه سانتی گراد

• سایز صفحه:  100 میلی متر [4"] و  160میلی متر [6"]

• کلاس دقت: 1

• متریال قاب: Stainless steel 304

• متریال کاپیلاری: Stainless steel 316

• قطر استم: 6 mm [0.24 in] و  8 mm [0.32 in] و 10 mm [0.39 in] و  12 mm [0.47 in]

• حداکثر فشار مجاز استم:  25 bar [363 psi]

• سایز اتصال: G ½ B و  ½ NPT و G ½ female و ½ NPT female و M20 x 1.5 و M24 x 1.5 female

• طول کپیلاری Capillary tube: حداکثر  60 متر  [197 ft]

• دمای محیط: -40 ... +60 درجه سانتی گراد [-40 ... +140 °F] و  -50 ... +60 درجه سانتی گراد [-58 ... +140 °F] (extended range) و  -70 ... +60  درجه سانتی گراد [-94 ... +140 °F] ( version polar gauge)

• درجه حفاظت بدنه: IP65 و IP66

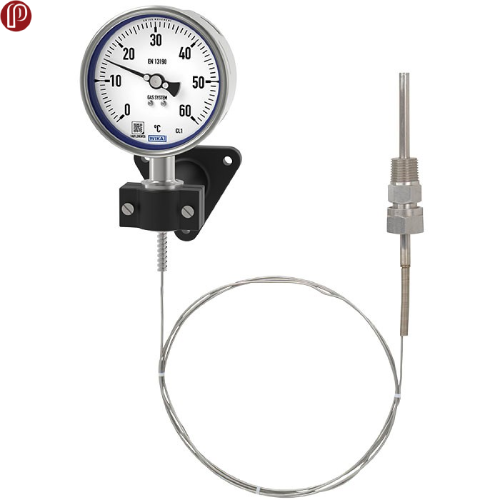

مزایای ترمومتر گازی ویکا F73

ترمومتر گازی مدل F73 از شرکت WIKA  تجهیزی مقاوم برای اندازه‌گیری دما در شرایط صنعتی سخت طراحی شده است. در ادامه، مزایای برجسته این ترمومتر آورده شده است:

• محدوده اندازه‌ گیری گسترده: قابلیت اندازه‌ گیری دما از -200 تا +700 درجه سانتی‌ گراد [-328 تا +1,292 درجه فارنهایت] را برای کاربردهای متنوع صنعتی دارد.
• واکنش سریع: طراحی شده برای پاسخ‌ دهی سریع به تغییرات دما که برای فرآیندهای حساس به دما حیاتی است.
• ساختار مقاوم از استیل ضد زنگ 316: بدنه و استم از فولاد ضد زنگ 316 ساخته شده‌ اند که مقاومت بالا در برابر خوردگی و شرایط محیطی سخت را فراهم می‌ کند.
• تنوع در طراحی اتصال و نصب: قابلیت انتخاب از بین انواع مختلف اتصالات و طراحی‌ های نصب بدنه از جمله نصب axial ، radial با کاپیلاری  برای انطباق با نیازهای مختلف فرآیندی را دارد.
• قابلیت عملکرد در شرایط ارتعاشی: با استفاده از مایع دمپینگ، عملکرد پایدار در محیط‌ هایی با ارتعاش بالا تضمین می‌ شود.
• مقاومت در برابر شرایط محیطی سخت:  این گیج دارای درجه حفاظت IP65، مناسب برای استفاده در فضاهای باز و شرایط آب و هوایی سخت است.
• اندازه‌ گیری دما بدون تماس مستقیم با سیال: در نسخه‌ های با سنسور تماسی (contact bulb)، امکان اندازه‌ گیری دما بدون تماس مستقیم با سیال، حتی در لوله‌ های با قطر بسیار کوچک فراهم است.
• دسترسی سریع به اطلاعات دستگاه: کد QR موجود بر روی صفحه نمایش، امکان دسترسی آسان به اطلاعات خاص دستگاه مانند شماره سریال، شماره سفارش و گواهینامه‌ ها را فراهم می‌ کند.

کاربردهای ترمومتر گازی ویکا F73

• صنایع فرآیندی از جمله صنایع شیمیایی و پتروشیمی، صنایع نفت و گاز، صنایع انرژی، آب و فاضلاب
• ایده آل برای ماشین‌ سازی، کارخانه، مخزن، تولید تجهیزات و صنایع غذایی
• اندازه‌ گیری دما بدون تماس با سیال فرآیندی
• نصب در پنل‌ های ابزار دقیق، کابینت‌ های کنترل و پنل‌ های کنترل

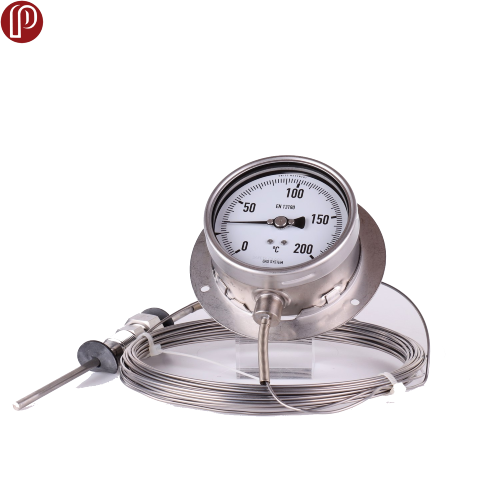

خرید ترمومتر گازی ویکا F73

فروشگاه تخصصی ابزاردقیق پیکاتک مجموعه ای از گیج های دما از برند آلمانی ویکا را با بهترین کیفیت، قیمت مناسب و ارسال رایگان به سراسر کشور به فروش می رساند. در فرآیند خرید به مشخصات فنی نظیر محدوده اندازه گیری دما، سایز صفحه، دقت، متریال بدنه و استم، طول استم و کپیلاری تیوب، قطر استم ، درجه حفاظت بدنه، نوع المنت اندازه گیری و بسیاری موارد دیگر توجه فرمایید.

بازدیدکنندگان محترم جهت خرید انواع ترمومتر گازی ویکا F73 با مشخصات فنی مختلف میتوانید به بالای این صفحه مراجعه نمایید و پس از آگاهی از مشخصات فنی مهم، بهترین گزینه را بر اساس نیازهای فنی و بودجه انتخاب نمایید. همچنین جهت کسب اطلاعات بیشتر در زمینه خرید، فروش و استعلام قیمت به روز ترمومتر گازی ویکا F73 با کارشناسان فروش ما به شماره 02188109770 تماس حاصل فرمایید.

 مهمترین نکات در خرید ترمومتر گازی ویکا F73

هنگام خرید ترمومتر گازی ویکا مدل F73، که یک ابزار دقیق با کیفیت برای اندازه‌گیری دما در فرآیندهای صنعتی است، توجه به نکات کلیدی زیر برای اطمینان از انتخاب صحیح و عملکرد مطلوب ضروری است. این نکات بر اساس ویژگی‌های این مدل و کاربردهای معمول آن در صنایع مختلف تدوین شده‌اند:

1. محدوده اندازه‌گیری دما (Measuring Range): اولین و مهمترین نکته، اطمینان از پوشش‌دهی محدوده دمایی فرآیند شما توسط ترمومتر است. مدل F73 ویکا معمولاً محدوده‌های وسیعی از دما (از حدود ۲۰۰- تا ۷۰۰+ درجه سانتی‌گراد) را پوشش می‌دهد، اما باید محدوده دقیق مورد نیاز خود را مشخص و از تطابق آن با مشخصات مدل انتخابی اطمینان حاصل کنید.
2. طول و قطر دنباله (Stem Length and Diameter): دنباله یا ساقه، قسمتی است که در تماس مستقیم با سیال قرار می‌گیرد. طول دنباله باید به اندازه‌ای باشد که بالب (حسگر دما در انتهای دنباله) به درستی در داخل سیال قرار گرفته و نماینده واقعی دمای فرآیند باشد. قطر دنباله نیز باید با اتصالات یا ترموول (Thermowell) مورد استفاده سازگار باشد.
3. طول لوله مویین (Capillary Length): ترمومترهای گازی مانند F73 اغلب دارای لوله مویین (کاپیلاری) هستند که امکان نصب صفحه نمایش (گیج) را در فاصله دورتر از نقطه اندازه‌گیری (برای مثال روی تابلو یا در اتاق کنترل) فراهم می‌کند. طول این لوله باید متناسب با فاصله نقطه نصب تا محل اندازه‌گیری باشد و در مسیر نصب آن نباید خم‌شدگی یا تنش شدید ایجاد شود.
4. نوع و اندازه اتصال فرآیندی (Process Connection Type and Size): نحوه اتصال دنباله ترمومتر به خط لوله یا مخزن بسیار مهم است. این اتصال می‌تواند رزوه‌ای (مانند NPT یا G)، فلنجی یا انواع دیگر باشد. اندازه و نوع رزوه یا فلنج باید دقیقاً با نقطه نصب شما مطابقت داشته باشد.
5. جنس قطعات در تماس با سیال (Wetted Parts Material): دنباله و بالب ترمومتر مستقیماً با سیال فرآیندی در تماس هستند. جنس این قطعات (که در مدل F73 معمولاً استنلس استیل SS316 است) باید با خواص شیمیایی سیال (خورندگی، غلظت و...) سازگار باشد تا از خوردگی، آسیب و در نتیجه خرابی ترمومتر جلوگیری شود.
6. اندازه صفحه نمایش (Nominal Size - Dial Size): اندازه صفحه نمایشگر (معمولاً ۱۰۰ یا ۱۶۰ میلی‌متر برای مدل F73) بر خوانایی گیج تأثیر می‌گذارد. بسته به فاصله اپراتور از گیج و اهمیت خوانش سریع، اندازه مناسب را انتخاب کنید.
7. کلاس دقت (Accuracy Class): ترمومتر F73 ویکا معمولاً در کلاس دقت ۱ مطابق با استاندارد EN 13190 عرضه می‌شود که دقت خوبی برای کاربردهای صنعتی فراهم می‌کند. اگر کاربرد شما به دقت بالاتری نیاز دارد، باید به دنبال مدل‌ها یا تکنولوژی‌های دیگر باشید.
8. شرایط محیطی و درجه حفاظت (Environmental Conditions and IP Rating): محیط نصب (دما، رطوبت، لرزش، وجود گرد و غبار یا رطوبت) را در نظر بگیرید. مدل F73 معمولاً دارای درجه حفاظت IP65 یا IP66 است که مقاومت خوبی در برابر گرد و غبار و پاشش آب دارد. برای کاربردهای با لرزش بالا، توصیه می‌شود از ترمومترهای پر شده با روغن (مانند گلیسیرین یا سیلیکون) استفاده کنید.
9. نیاز به ترموول (Thermowell): در بسیاری از کاربردهای صنعتی، به‌خصوص با فشارهای بالا، سرعت جریان زیاد، سیالات خورنده یا ساینده، یا برای امکان تعویض ترمومتر بدون توقف فرآیند، از ترموول استفاده می‌شود. اگر قرار است ترمومتر در داخل ترموول نصب شود، باید ابعاد دنباله و بالب با ابعاد داخلی ترموول سازگار باشد.
10. استانداردها و گواهینامه‌ها (Standards and Certifications): برای نصب در مناطق مستعد انفجار (Hazardous Areas) یا کاربردهای خاص (مانند صنایع غذایی یا دارویی)، ممکن است نیاز به گواهینامه‌های خاصی مانند ATEX یا رعایت استانداردهای بهداشتی باشد. بررسی کنید که مدل F73 مورد نظر شما دارای این گواهینامه‌ها باشد (هرچند ترمومتر گازی به خودی خود منبع اشتعال نیست، نصب آن در این مناطق تابع مقررات خاصی است).
