روتامتر شیشه ای

روتامتر شیشه‌ای چیست؟



روتامتر شیشه‌ای نوعی فلومتر سطح متغیر برای اندازه‌گیری و نمایش لحظه‌ای دبی مایعات و گازها است. این تجهیز از یک لوله شیشه‌ای مخروطی، شناور، مقیاس مدرج و اتصالات فرایندی تشکیل می‌شود. با افزایش جریان، شناور درون لوله به سمت بالا حرکت می‌کند و محل قرارگیری آن روی درجه‌بندی، مقدار دبی عبوری را نشان می‌دهد.

ساختار مکانیکی روتامتر شیشه‌ای امکان اندازه‌گیری جریان را بدون نیاز به برق فراهم می‌کند. شفافیت لوله نیز به اپراتور اجازه می‌دهد علاوه بر خواندن دبی، وضعیت حرکت شناور و عبور سیال را به‌صورت مستقیم مشاهده کند. مدل‌های مختلف این روتامتر برای اندازه‌گیری آب، هوا، گازها و مایعات تمیز در رنج‌های متنوع تولید می‌شوند.

روتامتر شیشه‌ای با نمایش موقعیت شناور، امکان مشاهده مستقیم جریان سیال را فراهم می‌کند.





پادکست آشنایی با انواع روتامتر شیشه ای

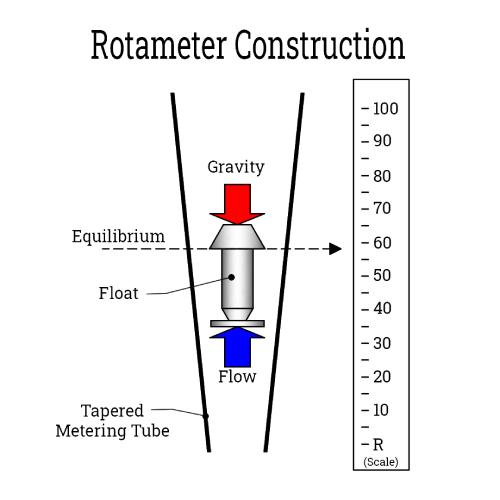

نحوه عملکرد روتامتر شیشه‌ای



روتامتر شیشه‌ ای از یک لوله مخروطی شفاف و یک شناور فلزی یا تفلونی تشکیل شده است. معمولا بدنه این فلومتر از شیشه بوروسیلیکات شفاف ساخته می‌ شود که مقاومت بالایی در برابر ضربه، خوردگی و شوک حرارتی دارد و شناور معمولاً از جنس فلز (آلومینیوم آنود شده، فولاد ضدزنگ یا انواع سرامیکی) ساخته شده و با ساختاری گرد یا استوانه‌ای طراحی می‌ شود.

شناور باید چگالی بیشتری از سیال داشته باشد تا در حالت سکون در پایین لوله قرار گیرد. در روتامتر سیال از پایین وارد لوله می‌ شود و با افزایش جریان، شناور درون آن به سمت بالا حرکت می‌ کند. موقعیت شناور در لوله، که معمولاً مدرج است، نشان‌ دهنده نرخ لحظه‌ای جریان سیال است. این تجهیز نیازی به منبع تغذیه ندارد و بر اساس تعادل بین نیروی وزن شناور و نیروی جریان سیال عمل می‌ کند.

روتامترهای شیشه‌ای به دلیل سادگی ساخت و دقت کافی در اندازه‌ گیری، در بسیاری از فرآیندهای صنعتی کاربرد دارند. لازم به ذکر است که روتامتر شیشه‌ای باید به صورت عمودی نصب شود تا سیال از پایین به بالا عبور کند؛ در غیر این صورت دقت اندازه‌ گیری کاهش خواهد یافت. برای محافظت از لوله شیشه‌ای، اغلب یک پوشش فلزی یا پلاستیکی شفاف به عنوان سپر دور لوله نصب می‌ شود. این پوشش امکان نصب در شرایط صنعتی را فراهم کرده و از افتادن شیشه در صورت شکست جلوگیری می‌ کند.



اجزای روتامتر شیشه‌ای



اجزای اصلی روتامتر شیشه‌ای عبارت‌اند از:

  • لوله شیشه‌ای مخروطی: مسیر عبور سیال و حرکت شناور
  • شناور: قطعه متحرکی که ارتفاع آن مقدار دبی را مشخص می‌کند
  • مقیاس مدرج: نمایش مقدار جریان با واحدهایی مانند L/h، L/min یا m³/h
  • اتصالات ورودی و خروجی: اتصال روتامتر به خط یا تجهیزات فرایندی
  • محافظ لوله: کاهش احتمال آسیب‌دیدگی لوله شیشه‌ای
  • شیر تنظیم جریان: در مدل‌های شیردار برای تنظیم دستی دبی
  • آب‌بندها و اورینگ‌ها: جلوگیری از نشتی در محل اتصالات

جنس شناور، اتصالات و آب‌بندها باید با نوع سیال، فشار و دمای کاری سازگار باشد.

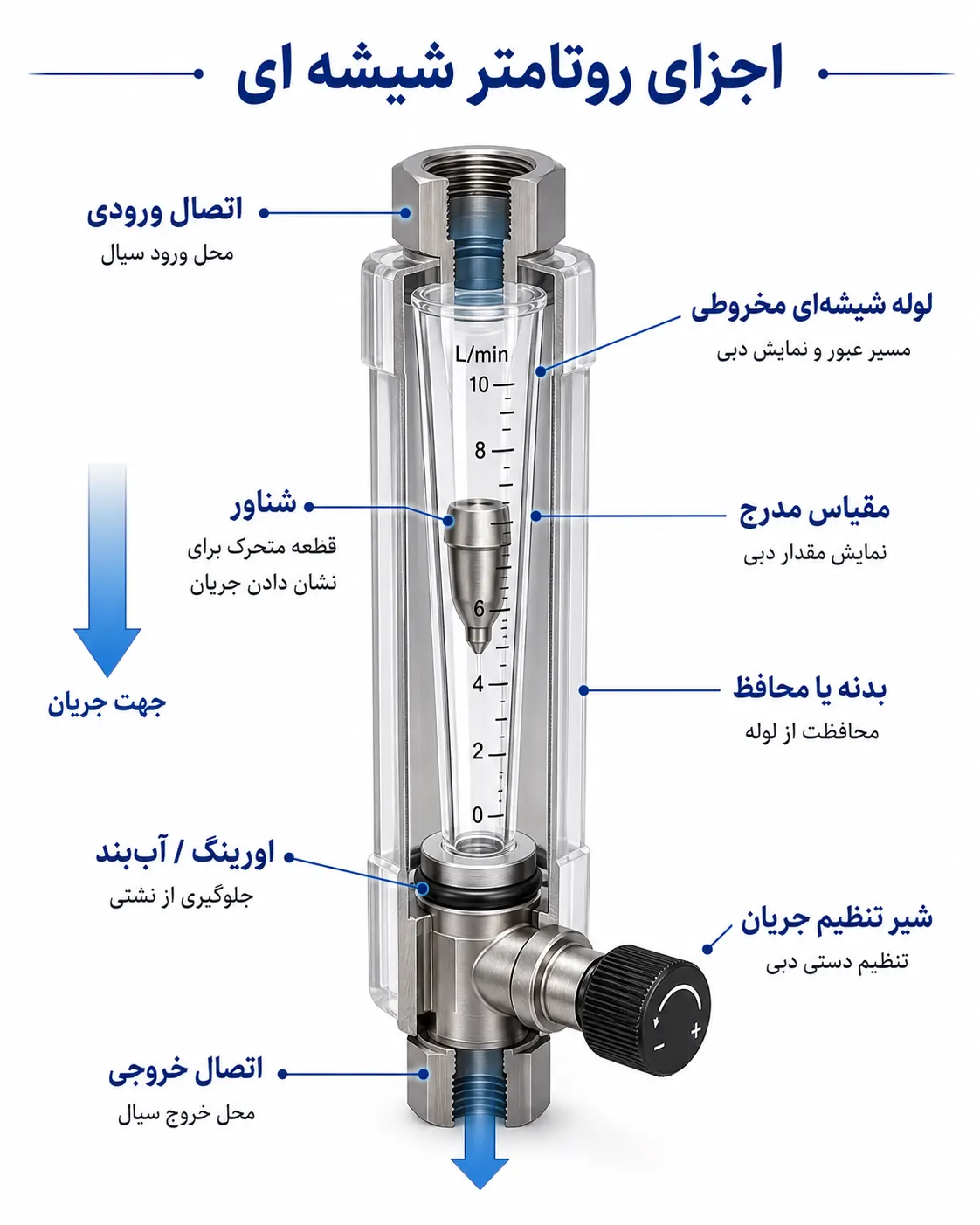

اجزای روتامتر شیشه ای



انواع روتامتر شیشه‌ای



روتامترهای شیشه‌ای با توجه به شیوه نصب، نوع سیال و ساختار محصول در مدل‌های مختلف عرضه می‌شوند:

روتامتر شیشه‌ای خطی: این مدل مستقیماً در مسیر لوله نصب می‌شود و معمولاً دارای اتصال رزوه‌ای یا فلنجی است. روتامتر خطی برای اندازه‌گیری دبی در خطوط فرایندی، تأسیسات و سیستم‌های صنعتی استفاده می‌شود.

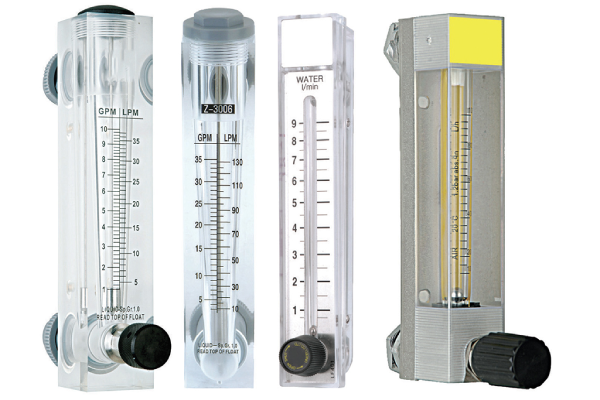

روتامتر شیشه‌ای تابلویی: روتامتر تابلویی روی پنل دستگاه، تابلو یا تجهیزات آزمایشگاهی نصب می‌شود. این مدل معمولاً ابعاد جمع‌وجورتری دارد و برای اندازه‌گیری جریان‌های پایین مناسب است.

روتامتر شیشه‌ای شیردار: در این مدل یک شیر سوزنی یا شیر تنظیم در ورودی یا خروجی تجهیز قرار دارد. روتامتر شیشه‌ای شیردار علاوه بر نمایش جریان، امکان تنظیم دستی دبی را نیز فراهم می‌کند.

روتامتر شیشه‌ای آب: این مدل برای چگالی و ویژگی‌های آب کالیبره می‌شود و مقدار دبی را معمولاً با واحد لیتر بر ساعت یا لیتر بر دقیقه نشان می‌دهد.

روتامتر شیشه‌ای هوا و گاز: درجه‌بندی این مدل بر اساس مشخصات گاز، فشار و دمای مرجع انجام می‌شود. هنگام انتخاب باید نوع گاز و شرایط واقعی فرایند به فروشنده اعلام شود؛ زیرا یک روتامتر کالیبره‌شده برای هوا لزوماً مقدار دقیق گاز دیگری را نمایش نمی‌دهد.



مقایسه روتامتر شیشه ای و فلزی



کاربردهای روتامتر شیشه‌ای



روتامترهای شیشه‌ای به دلیل سادگی ساختار و دقت بالا، در صنایع بسیاری مورد استفاده قرار می‌ گیرند. در ادامه برخی از کاربردهای رایج روتامتر شیشه ای عبارتنداز:

  • صنایع نفت، گاز و پتروشیمی (اندازه‌ گیری دبی گاز یا مایعات در فرایندهای پالایش)
  • صنایع شیمیایی، مواد غذایی و داروسازی (مانیتورینگ جریان سیال در فرآیندهای واکنش و مخلوط‌سازی)
  • سیستم‌ های تصفیه و توزیع آب و فاضلاب (اندازه‌ گیری جریان ورودی و خروجی در شبکه‌ های آبرسانی و فاضلاب)
  • کنترل جریان و سطح در کاربردهای عمومی (مانند کنترل سطح مخازن و بویلرها)
  • کاربردهای تحقیقاتی (مثلاً در سیستم‌ های پیل سوختی)
  • آزمایشگاه‌های شیمی و پزشکی
  • سیستم‌ های تهویه و تصفیه هوا
  • فرآیندهای تولید مواد غذایی و دارویی
  • کنترل و اندازه‌گیری جریان انواع مایعات و گازهای غیر خورنده

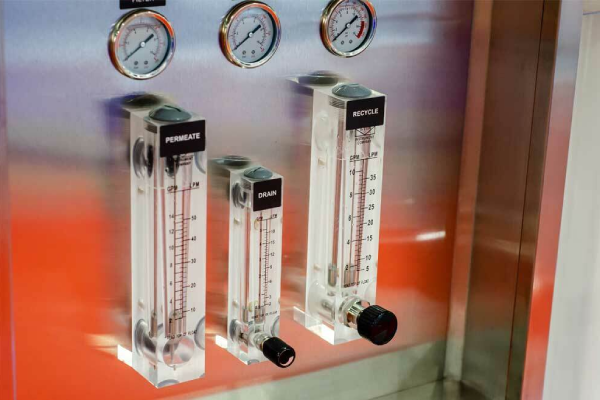

کاربردهای روتامتر شیشه‌ای



قیمت روتامتر شیشه ای



قیمت روتامتر شیشه‌ای به مشخصات فنی، جنس قطعات، محدوده دبی و شرایط کاری آن بستگی دارد. به همین دلیل دو روتامتر شیشه‌ای با ظاهر مشابه ممکن است از نظر قیمت تفاوت قابل‌توجهی داشته باشند. مهم‌ترین عوامل موثر بر قیمت عبارت‌اند از:

  • محدوده اندازه‌گیری دبی: هرچه بازه اندازه‌گیری گسترده‌تر یا خاص‌تر باشد، طراحی داخلی و کالیبراسیون روتامتر می‌تواند متفاوت شود و روی قیمت اثر بگذارد.
  • نوع سیال: آب، هوا، گازها و سایر سیالات رفتار یکسانی ندارند. نوع سیال روی انتخاب شناور، جنس آب‌بند و کالیبراسیون دستگاه تأثیر دارد و می‌تواند قیمت را تغییر دهد.
  • جنس لوله شیشه‌ای: کیفیت شیشه، ضخامت آن و میزان مقاومت در برابر فشار، دما و ضربه از عوامل مهم تعیین‌کننده قیمت هستند.
  • جنس شناور: شناور داخلی می‌تواند از متریال‌های مختلف ساخته شود. جنس شناور باید با سیال و شرایط کاری سازگار باشد و استفاده از مواد مقاوم‌تر معمولاً هزینه بیشتری دارد.
  • جنس اتصالات و بدنه: اتصالات روتامتر ممکن است از فلز، فولاد زنگ‌نزن یا متریال‌های دیگر ساخته شوند. نوع متریال روی مقاومت در برابر خوردگی و قیمت نهایی اثر می‌گذارد.
  • سایز اتصال: اندازه ورودی و خروجی روتامتر باید با خط لوله سازگار باشد. سایزهای بزرگ‌تر معمولاً به بدنه و قطعات بزرگ‌تری نیاز دارند و ممکن است قیمت بیشتری داشته باشند.
  • فشار کاری: روتامترهایی که برای فشارهای بالاتر طراحی شده‌اند باید از نظر شیشه، بدنه و آب‌بندی مقاومت بیشتری داشته باشند و این موضوع می‌تواند قیمت را افزایش دهد.
  • دمای کاری: دمای سیال و محیط نصب در انتخاب شیشه، آب‌بند و قطعات داخلی اهمیت دارد. مدل‌هایی که برای دماهای بالاتر طراحی شده‌اند ممکن است قیمت بیشتری داشته باشند.
  • دقت اندازه‌گیری: هرچه دقت موردنیاز بیشتر باشد، فرآیند کالیبراسیون و کیفیت ساخت اهمیت بیشتری پیدا می‌کند و قیمت روتامتر نیز ممکن است افزایش یابد.
  • طول مقیاس و میزان خوانایی: روتامترهایی با درجه‌بندی دقیق‌تر و مقیاس خواناتر می‌توانند هزینه ساخت بیشتری داشته باشند.
  • نوع اتصال: اتصال رزوه‌ای، فلنجی یا سایر روش‌های نصب می‌تواند بر ساختار و قیمت نهایی تجهیز اثر بگذارد.
  • امکانات جانبی: برخی روتامترها ممکن است به تجهیزات جانبی مانند شیر تنظیم، محدودکننده جریان یا اجزای حفاظتی مجهز باشند که قیمت محصول را افزایش می‌دهد.
  • برند و کشور سازنده: کیفیت تولید، سابقه برند، کنترل کیفی و کشور سازنده از دیگر عوامل موثر بر قیمت روتامتر شیشه‌ای هستند.
  • کالیبراسیون و مدارک فنی: در پروژه‌هایی که گواهی کالیبراسیون یا مدارک فنی خاص موردنیاز باشد، هزینه این خدمات می‌تواند به قیمت نهایی اضافه شود.
  • شرایط تأمین و موجودی: موجود بودن مدل موردنظر، زمان تأمین، شرایط واردات و نوسانات بازار نیز می‌توانند باعث تغییر قیمت شوند.

در نتیجه، برای مقایسه دقیق قیمت روتامتر شیشه‌ای بهتر است علاوه بر محدوده دبی، مواردی مانند نوع سیال، فشار و دمای کاری، جنس شیشه، جنس شناور، نوع اتصال و دقت اندازه‌گیری نیز بررسی شوند. انتخاب صرفاً براساس قیمت ممکن است به خرید محصولی منجر شود که با شرایط واقعی فرآیند سازگار نباشد.



عوامل موثر بر قیمت روتامتر شیشه ای



خرید روتامتر شیشه ‌ای



برای خرید روتامتر شیشه‌ای، بهتر است مشخصاتی مانند نوع سیال، محدوده دبی، فشار و دمای کاری، سایز اتصال و شرایط نصب از ابتدا بررسی شوند. انتخاب صحیح این موارد کمک می‌کند روتامتر با شرایط واقعی خط سازگار باشد و اندازه‌گیری جریان با دقت و اطمینان بیشتری انجام شود.

در پیکاتک می‌توانید برای بررسی و خرید روتامتر شیشه‌ای متناسب با نیاز پروژه خود اقدام کنید. از مزیت‌های خرید از پیکاتک می‌توان به بررسی مشخصات فنی پیش از سفارش، راهنمایی برای انتخاب مدل مناسب، استعلام موجودی و بررسی شرایط تأمین اشاره کرد.

اگر مدل دقیق محصول را نمی‌دانید، کافی است اطلاعاتی مانند نوع سیال، دبی موردنیاز، فشار، دما و نوع اتصال را در اختیار کارشناسان پیکاتک قرار دهید تا گزینه مناسب‌تر بررسی شود.

برای خرید روتامتر شیشه‌ای و دریافت راهنمایی تخصصی، با کارشناسان فروش پیکاتک تماس بگیرید.
