رگلاتور فیشر

رگلاتور فیشر (Fisher Regulator) به عنوان یکی از معتبرترین و پرمصرف‌ ترین تجهیزات کنترل فشار در صنایع مختلف، نقش کلیدی در ایمنی، پایداری و کارایی سیستم‌ های انتقال گاز و سیالات ایفا می‌ کند. این محصولات، که توسط شرکت آمریکایی Emerson تولید می‌ شوند، با تکیه بر کیفیت ساخت ممتاز، طول عمر بالا، و سازگاری با شرایط صنعتی مختلف، به انتخابی مطمئن برای مهندسان و صنایع تبدیل شده‌اند.

طیف وسیعی از رگلاتورهای فیشر، پاسخگوی نیازهای متنوع فرآیندهای صنعتی هستند. این تجهیزات براساس نحوه عملکرد به دو گروه اصلی رگولاتورهای مستقیم (Direct-Operated) و رگولاتورهای پایلوت‌ دار (Pilot-Operated) تقسیم‌ بندی می‌ شوند. هر دو گروه با طراحی نوآورانه و فنی، قابلیت کنترل دقیق فشار برای طیفی از سیالات نظیر هوای فشرده، گاز طبیعی، انواع سوخت‌ ها، بخار، آب، هیدروژن، گازهای تخصصی و حتی سیالات خاص مانند گاز طبیعی تجدیدپذیر را فراهم می‌ کنند.

علاوه بر این، رگلاتورهای فیشر به لحاظ نوع کاربرد در دو دسته مهم «رگلاتور کاهنده فشار» (Pressure Reducing Regulator) و «رگلاتور فشار برگشتی» (Back Pressure Regulator) عرضه می‌ گردند تا محیط‌های عملیاتی مختلف را تحت پوشش قرار دهند.

این تجهیزات با بهره‌ گیری از فناوری‌ های پیشرفته و انطباق کامل با استانداردهای سخت‌ گیرانه صنعتی، محیطی ایمن و بیشترین سطح اطمینان در کنترل فشار را تضمین می‌ کنند. در ادامه این مقاله به بررسی انواع عملکرد، مزایا، کاربردها، مدل های پرفروش و راهنمایی خرید رگلاتور فشار فیشر پرداخته می شود.

پادکست آشنایی با رگلاتور فیشر

رگلاتور فشار چیست؟

رگلاتور فشار یا همان رگولاتور کاهنده فشار (Pressure Reducing Regulator)، یکی از تجهیزات کلیدی و حیاتی در سیستم‌ های انتقال سیالات و گازها است که وظیفه اصلی آن، کاهش و تثبیت فشار ورودی بالا به میزان دلخواه و مطلوب در خروجی می‌ باشد. این تجهیزات که در زبان تخصصی با عناوینی مانند شیر کاهنده فشار یا Pressure Reducing Valve نیز شناخته می‌ شوند، به صورت کاملاً مکانیکی و بدون نیاز به برق یا منبع تغذیه خارجی عمل می‌ کنند و از این رو، ایمنی، سادگی و قابلیت اطمینان بالایی دارند.

عملکرد رگلاتور فشار به این صورت است که فشار ورودی که می‌ تواند بالا و متغیر باشد، توسط این تجهیز به فشار خروجی ثابت‌ تری کاهش پیدا می‌ کند؛ به طوری که حتی با وجود تغییرات دبی و نوسان‌ های پایین‌ دست، فشار خروجی کنترل‌ شده و یکنواخت باقی می‌ ماند. این ویژگی مخصوصاً در صنایعی مانند نفت، گاز، پتروشیمی، تأسیسات بخار و سیستم‌ های آبرسانی اهمیت حیاتی دارد. مهم‌ ترین مزایای رگلاتور فشار به شرح زیر است:

• کنترل خودکار و بدون نیاز به برق
• تثبیت فشار خروجی حتی با وجود تغییرات مصرف و فشار ورودی
• حفظ ایمنی تجهیزات و جلوگیری از آسیب به تجهیزات و خطوط پایین‌ دست
• افزایش طول عمر تجهیزات حساس در خطوط توزیع
• نصب، تنظیم و نگهداری ساده

انواع رگلاتور فشار فیشر

 رگولاتورهای فیشر بر اساس عملکرد به دو نوع اصلی با عملکرد مستقیم (Direct-Operated) و عملکرد پایلوت (Pilot-Operated) دسته بندی می شوند که در ادامه به معرفی آنها می پردازیم:

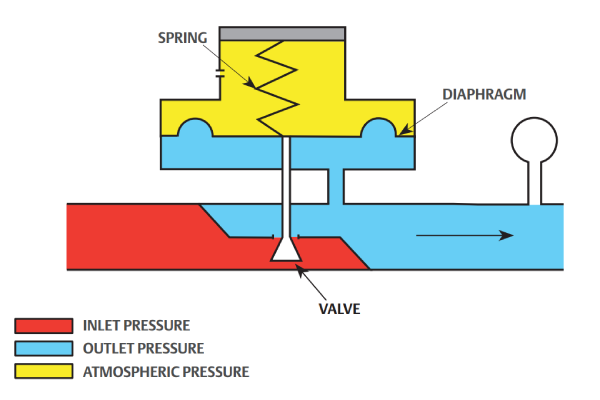

رگلاتور فیشر با عملکرد مستقیم (Direct-Operated Regulator)

رگلاتور فیشر با عملکرد مستقیم ساده‌ ترین و رایج‌ ترین نوع رگولاتور فشار در صنعت و شبکه‌ های توزیع گاز محسوب می‌ شود. این رگولاتورها طراحی فشرده، مکانیزم داخلی ساده و سرعت واکنش بالایی دارند و به همین دلیل انتخابی قابل اطمینان برای بسیاری از کاربردهای صنعتی و غیر صنعتی هستند.

در رگلاتورهای عملکرد مستقیم، مکانیزم کنترل فشار کاملاً مکانیکی است و هیچ نیازی به پایلوت خارجی، نیرو یا سیستم کمکی ندارد. حسگر اصلی فشار، دیافراگم بزرگ و فنری است که مستقیماً با فشار پایین‌ دست (downstream) در تماس قرار می‌ گیرد.

فشار پایین‌ دست روی دیافراگم اثر می‌ گذارد و با نیروی فنر مخالفت می‌ کند؛ اگر فشار خروجی بیش از حد ست پوینت افزایش پیدا کند، دیافراگم و فنر باعث بسته شدن رگلاتور می‌ شوند تا فشار تنظیم گردد. همین سازوکار ساده و پیوسته باعث کنترل نسبتاً دقیق فشار خروجی خواهد شد.

رگلاتورها در فشارهای ست پوینت پایین معمولاً کمتر از 1 psig یا 0.07 bar, می‌ توانند کنترل بسیار دقیقی (±۱٪) داشته باشند و برای فشارهای بالاتر (تا 500 psig یا 34.5 bar)، دقت نسبی کنترل حدود 10 تا 20 درصد ست پوینت است. رگولاتورهای فیشر با عملکرد مستقیم کاربردهای تجاری و مسکونی زیادی دارند که شامل خدمات گاز صنعتی، تجاری و خانگی یا هوای ابزار دقیق می شوند.

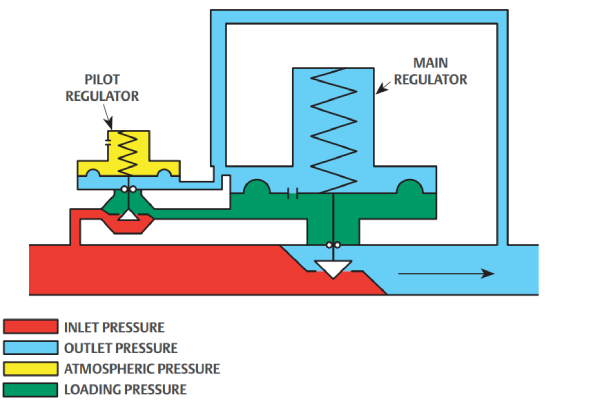

رگلاتور فیشر با عملکرد پایلوت (Pilot-Operated Regulator)

رگلاتور فیشر با عملکرد پایلوت انتخاب ایده‌آلی برای موقعیت‌ هایی است که نیاز به کنترل دقیق فشار و دبی‌ های بالا وجود دارد. این نوع رگلاتورها به کمک یک مکانیزم پایلوت، قادر هستند حتی در شرایط پرنوسان و بارهای متغیر، فشار خروجی کاملاً پایدار و دقیق فراهم کنند.

در طراحی پایلوت‌ دار، معمولاً از سیستم کنترل دو مسیره (two-path) استفاده می‌ شود. در این ساختار، دیافراگم شیر اصلی مستقیماً به تغییرات لحظه‌ای فشار پایین‌ دست واکنش نشان می‌ دهد و بلافاصله وضعیت پلاگ شیر اصلی را اصلاح می‌ کند تا هرگونه تغییر فشار، سریعا جبران گردد. همزمان، دیافراگم پایلوت بخشی از فشار ورودی که تقلیل یافته را به سمت مخالف دیافراگم شیر اصلی هدایت می‌ نماید تا موقعیت نهایی پلاگ و میزان باز و بسته بودن شیر با دقت بسیار بالا تنظیم شود.

این فرآیند باعث می‌ شود رگلاتور، سریع و دقیق به کوچکترین تغییرات فشار و دبی پاسخ دهد و در نتیجه فشار خروجی دائماً در بازه مورد نظر نگه داشته شود. به همین دلیل، رگلاتورهای پایلوت‌ دار فیشر در صنایع بزرگ، مجتمع‌ های پتروشیمی، خطوط اصلی انتقال گاز و هر جایی که عملکرد ایمن و کنترل بسیار دقیق فشار الزامی باشد، مورد استفاده گسترده قرار می‌ گیرند.

نکات مهم انتخاب رگلاتور کاهنده فشار فیشر

اکثر کاربردها به یک رگولاتور کاهنده فشار نیاز دارند. با فرض اینکه کاربرد به یک رگولاتور کاهنده فشار نیاز دارد، پارامترهای زیر باید تعیین شوند:

• فشار خروجی که باید کنترل شود
• فشار ورودی به رگولاتور
• ظرفیت مورد نیاز
• قابلیت قطع جریان مورد نیاز
• سیال فرآیندی
• دمای سیال فرآیندی
• دقت مورد نیاز
• سایز لوله مورد نیاز
• نوع اتصال انتهایی
• الزامات متریال
• خط کنترل مورد نیاز
• محافظت در برابر فشار بیش از حد

مزایای استفاده از رگلاتور فشار فیشر

رگلاتورهای فشار از برند فیشر مزایای متعددی را ارائه می دهند:

• دقت و قابلیت اطمینان بالا: رگلاتورهای فیشر به خاطر طراحی ویژه و دقیق، پایداری بسیار خوبی در کنترل فشار حتی در شرایط جریان متغیر و فشار ورودی بالا دارند. مدل‌ هایی مانند 1098 EGR و 1301F دقت بسیار خوبی در حفظ فشار خروجی و جلوگیری از نوسانات دارند.
• عدم نیاز به منبع تغذیه خارجی: یکی از ویژگی‌ های مهم رگلاتورهای فیشر این است که اغلب بدون نیاز به هوای تغذیه خارجی یا برق عمل می‌ کنند. این موضوع باعث سادگی نصب، کاهش هزینه نگهداری و افزایش ایمنی در محیط‌ های کاری می‌ شود.
• طول عمر بالا و استهلاک کم: به دلیل استفاده از قطعات باکیفیت و آلیاژهای مقاوم، این رگلاتورها از لحاظ دوام و طول عمر، حتی در شرایط سخت کاری عملکرد قابل اعتمادی دارند.
• تنوع مدل و کاربری گسترده: تنوع مدل‌ های رگلاتور فیشر (از مستقیم تا پایلوت‌ دار) پاسخگوی نیازهای متنوعی در صنایع نفت، گاز، پتروشیمی، آب‌رسانی، بخار و حتی کاربردهای تجاری و خانگی است.
• کنترل فشار دقیق و پایدار: رگولاتورهای فیشر برای حفظ فشار پایدار در پایین دست، حتی با نوسانات فشار بالادست طراحی شده‌اند.

کاربردهای رگلاتور فیشر

• تنظیم فشار گاز طبیعی
• کاهش فشار آب
• تنظیم بخار صنعتی
• خطوط انتقال و توزیع گاز شهری (CNG/LNG)
• سیستم‌های بخار و هوای فشرده کارخانه
• ایستگاه‌های تقلیل فشار گاز (CGS, TBS)
• کنترل و تثبیت فشار در صنایع پالایشگاهی و پتروشیمی
• ماشین‌ آلات بسته‌بندی و فرآوری مواد غذایی
• نیروگاه‌ های برق، صنایع کاغذ، معدنی و فولاد
• بویلرها، راکتورها و سیستم‌ های بازیابی انرژی
• کوره و دیگ بخار
• خطوط لوله نفت و گاز
• ابزار دقیق و پنوماتیک
• صنایع غذایی و دارویی
• واحدهای پتروشیمی و پالایشگاهی

مدل های پرفروش رگلاتور فیشر در بازار ایران

• رگلاتور فیشر مدل 1290

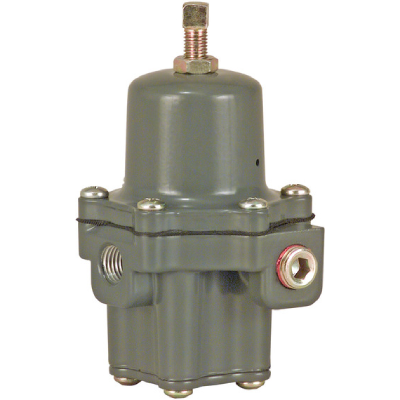

• رگلاتور فیشر مدل 67C
• رگلاتور فیشر مدل 64
• رگلاتور فیشر مدل 630

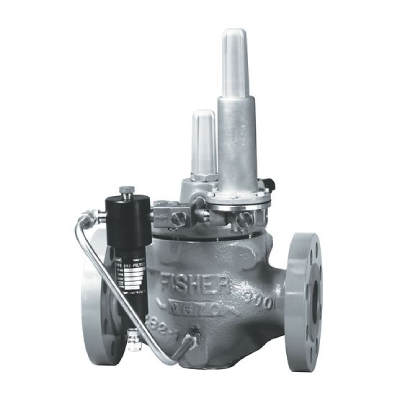

• رگلاتور فیشر مدل EZR
• رگلاتور فیشر مدل 627
• رگلاتور فیشر مدل 630
• رگلاتور فیشر مدل 161

خرید رگلاتور فیشر از فروشگاه ابزار دقیق پیکاتک

فروشگاه اینترنتی پیکاتک به‌عنوان مرجع تخصصی ابزار دقیق و تجهیزات پایپینگ صنعتی، با هدف تأمین کالاهای اصل و ارائه مشاوره حرفه‌ای برای صنایع بزرگ کشور، فعالیت خود را آغاز کرده است. ما با تکیه بر تجربه فنی، دانش مهندسی، و تعهد به کیفیت، بستر امن و نوآورانه‌ای جهت خرید انواع رگلاتور فیشر (Fisher Regulator) از برند معتبر Emerson را برای مشتریان گرامی فراهم نموده‌ایم.

برای مشاهده مشخصات فنی، بررسی مدل‌ ها و خرید رگلاتور فشار فیشر، کافی است به ابتدای همین صفحه مراجعه کنید. در این بخش می‌ توانید اطلاعات کامل هر محصول و قیمت روز رگلاتورها را مشاهده و سفارش خود را به صورت آنلاین ثبت نمایید.

همچنین می‌ توانید برای دریافت اطلاعات فنی بیشتر، بررسی مشخصات مدل‌ های مختلف رگلاتور فیشر و همچنین استعلام قیمت و موجودی، با کارشناسان فروش پیکاتک به شماره 87700142-021 تماس بگیرید. تیم فنی پیکاتک با تجربه بالا و دانش تخصصی در زمینه ابزار دقیق، آماده راهنمایی و ارائه مشاوره تخصصی برای انتخاب بهترین مدل رگلاتور فشار فیشر متناسب با نیاز صنعتی شما می‌ باشد.

سوالات متداول رگلاتور فیشر

رگلاتور کاهنده فشار فنری یا مستقیم چگونه کار می‌ کند؟

رگولاتورهای فنری یا مستقیم (Spring-loaded or direct-operated)، نیروی فنر را با فشار خروجی از طریق یک دیافراگم برای کنترل رگلاتور متعادل می‌ کنند. این رگولاتور به دلیل سادگی و مقرون به صرفه بودن شناخته شده است.

رگلاتور کاهنده فشار با عملکرد پایلوت چگونه کار می‌ کند؟

رگولاتور کاهنده فشار با عملکرد پایلوت، تغییرات جزئی در فشار خروجی به شیر اصلی را تقویت می‌ کند، قابلیت جریان بیشتری را ارائه می‌ دهد و فشار خروجی را نزدیک‌ تر به نقطه تنظیم نگه می‌ دارد.

چگونه بفهمم چه زمانی باید بین یک رگولاتور با عملکرد مستقیم و یک رگولاتور با عملکرد پایلوت یکی را انتخاب کنم؟

رگولاتورهای پایلوت ذاتاً دقیق‌ تر هستند و ظرفیت‌ های جریان بالاتری را نسبت به رگولاتورهای مستقیم کنترل می‌ کنند. آنها حساس‌ تر هستند و توانایی جریان گاز بیشتری را برای یک تغییر مشخص در فشار پایین‌ دست دارند. رگولاتورهای پایلوت معمولاً اندازه بدنه شیر بزرگتری ارائه می‌ دهند زیرا رگولاتورهای مستقیم با هدف ساده، قوی و مقرون به صرفه بودن طراحی شده‌اند.

چگونه می‌ توانم یک رگولاتور کاهنده فشار را برای یک کاربرد خاص، سایز و انتخاب کنم؟

ویژگی های اساسی که باید در نظر گرفته شوند عبارتند از:

- فشار ورودی

- فشار خروجی/کنترل

- ظرفیت جریان پایین‌ دستی مورد نیاز

- سایز بدنه شیر

- انتخاب متریال

- الزامات دقت
