رگلاتور هوا ytc

رگلاتور هوا YTC یکی از محصولات برند کره ای YTC، زیرمجموعه شرکت Rotork با طراحی پیشرفته و ویژگی‌ های فنی برجسته است که برای تنظیم و فیلتراسیون هوای فشرده و گازها در صنایع مختلف به کار می‌ رود. این تجهیز در دو نوع بدنه آلومینیومی برای کاربردهای عمومی صنعتی و بدنه‌ فولاد ضد زنگ 316L برای محیط‌ های خورنده و شرایط سخت فرآیندی طراحی شده‌ است.

فیلتر رگلاتور هوا YTC برای کاهش فشار و فیلترکردن هوای خروجی از کمپرسور مورد استفاده قرار می گیرد. این رگلاتورها قادر به حفظ فشار خروجی ثابت هستند، حتی در مواجهه با نوسانات فشار ورودی، که این امر برای عملکرد دقیق تجهیزات پنوماتیکی حیاتی است.​

همچنین با فیلتر 5 میکرونی در داخل این رگلاتور، ذرات معلق از جریان هوا حذف می‌ شوند که به افزایش عمر مفید تجهیزات و کاهش خرابی‌ ها کمک می‌ کند.​ علاوه براین در صورت افزایش فشار خروجی بیش از حد تنظیم‌ شده (Set point)، رگلاتور به‌ صورت خودکار فشار اضافی را تخلیه می‌ کند و این ویژگی از آسیب به سیستم جلوگیری می‌ کند.​

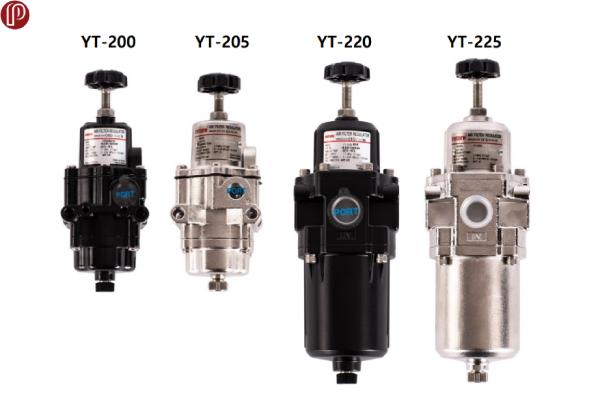

انواع رگلاتور هوا ytc

رگلاتورهای هوای YTC جهت کاهش فشار و فیلتراسیون هوای فشرده در سیستم‌ های پنوماتیکی با توجه به مشخصات فنی در مدل‌ ها و سری‌ های مختلفی تولید می‌ شوند. در ادامه به معرفی انواع رایج رگلاتورهای YTC می پردازیم:

• رگلاتور هوا ytc مدل YT-200
• رگلاتور هوا ytc مدل YT-205

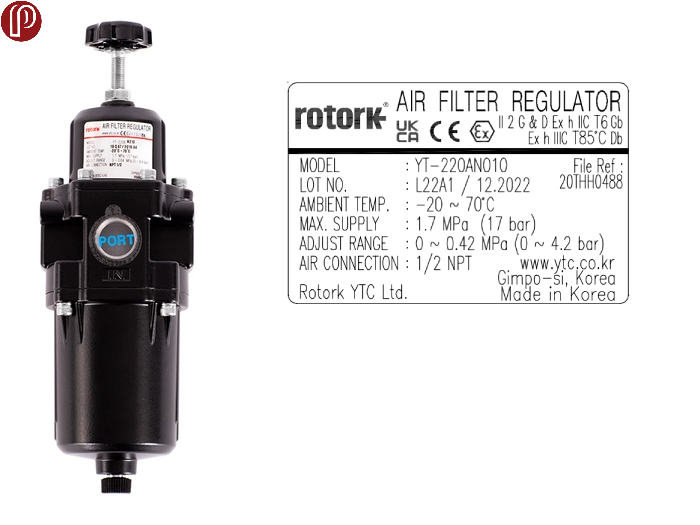

• رگلاتور هوا ytc مدل YT-220

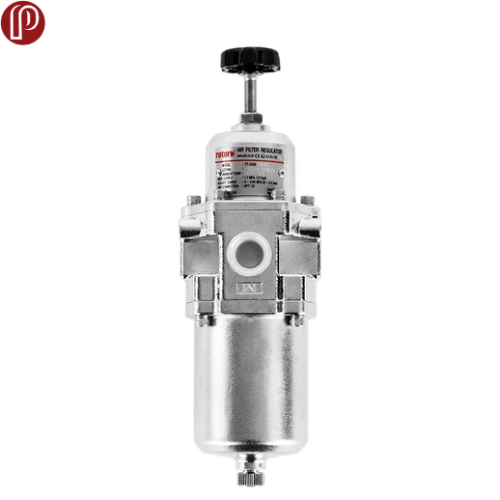

• رگلاتور هوا ytc مدل YT-225

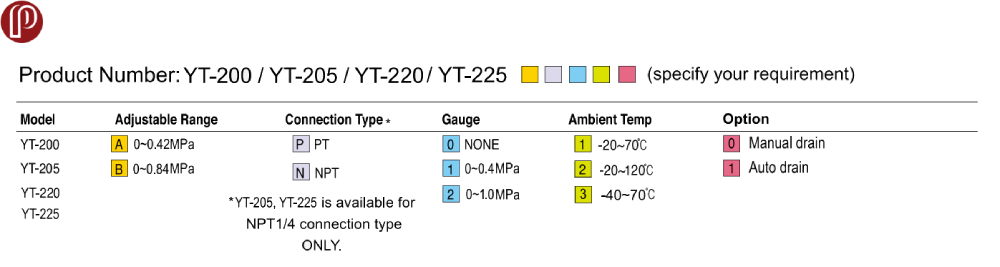

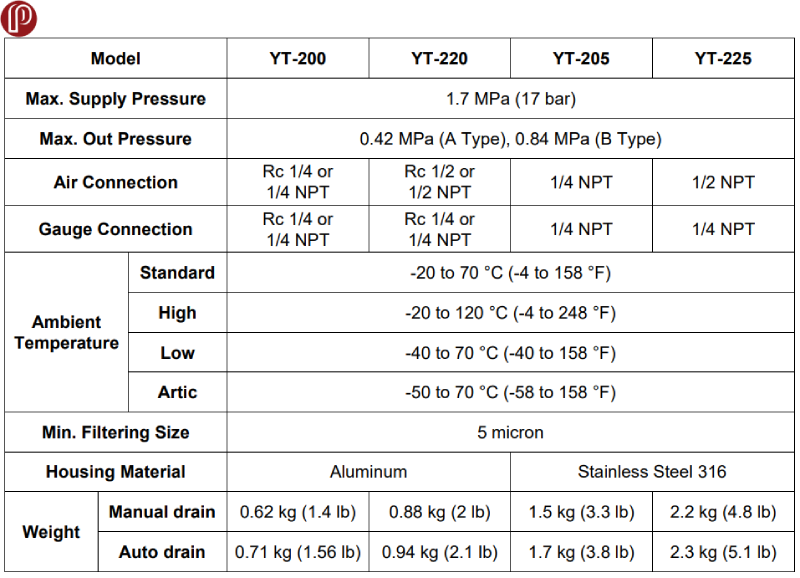

جدول مشخصات فنی رگلاتور هوا ytc

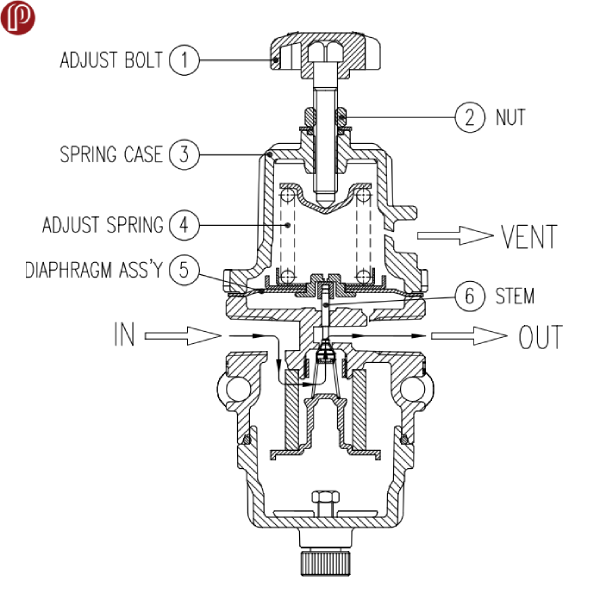

اجزای تشکیل دهنده رگلاتور هوا YTC

فیلتر رگلاتور هوا YTC از اجزای مختلفی تشکیل می شود که در ادامه به معرفی اجزای اصلی آن می پردازیم:

• پیچ تنظیم فشار (Adjust Bolt): با چرخاندن این پیچ در جهت عقربه‌ های ساعت، فشار خروجی افزایش می‌ یابد.
• فنر تنظیم (Adjusting Spring): نیروی اعمال‌شده توسط پیچ تنظیم را به دیافراگم منتقل می‌ کند.
• دیافراگم (Diaphragm): با تغییر فشار، حرکت کرده و جریان هوا را کنترل می‌ کند.
• استم (Stem): با حرکت دیافراگم، مسیر جریان هوا را باز یا بسته می‌ کند.
• فیلتر 5میکرونی (5 Micron Filter): ذرات معلق در هوای فشرده را حذف می‌ کند.
• محفظه فنر (Spring Case): محل قرارگیری فنر تنظیم و دیافراگم است.
• ورودی هوا (IN Port): محل ورود هوای فشرده به رگلاتور است.
• خروجی هوا (OUT Port): محل خروج هوای تنظیم‌ شده به سمت تجهیزات کنترلی می باشد.
• دریچه تخلیه (Relief Valve): در صورت افزایش فشار خروجی بیش از حد تنظیم‌ شده (SET POINT)، فشار اضافی را به اتمسفر تخلیه می‌ کند.​

با چرخاندن پیچ تنظیم، فنر تنظیم فشرده شده و نیرویی به دیافراگم وارد می‌ شود که این نیرو باعث حرکت استم به سمت پایین و باز شدن مسیر جریان هوا از ورودی به خروجی می‌ شود.​ هنگامی که فشار خروجی به مقدار تنظیم‌ شده می‌ رسد، این فشار از طریق سوراخ حسگر به زیر دیافراگم منتقل می‌ شود. تعادل بین نیروی فنر و فشار زیر دیافراگم باعث ثابت ماندن موقعیت دیافراگم و در نتیجه حفظ فشار خروجی می‌ شود.​

همچنین اگر فشار خروجی بیش از حد تنظیم‌ شده افزایش یابد، فشار زیر دیافراگم بیشتر از نیروی فنر می‌ شود که باعث بالا رفتن دیافراگم و باز شدن مسیر تخلیه می‌ شود تا فشار اضافی به اتمسفر تخلیه گردد.​

مزایای رگلاتور هوا YTC

رگلاتور هوای مدل  YTC یکی از تجهیزات کلیدی در سیستم‌های پنوماتیکی صنعتی محسوب می‌ شود که با ترکیب عملکرد فیلتر و رگلاتور، نقش مهمی در تأمین هوای تمیز و با فشار مناسب برای تجهیزات کنترلی مانند پوزیشنرها ایفا می‌ کند. در ادامه مزایای رگلاتور هوای YTC  ذکر می شود:

• حفظ فشار خروجی پایدار: رگلاتور قادر است فشار خروجی را حتی در صورت نوسانات فشار ورودی در سطح مطلوب حفظ کند.
• طراحی سبک و فشرده: بدنه آلومینیومی سبک و طراحی فشرده این رگلاتور، نصب آسان و صرفه‌ جویی در فضای سیستم را امکان‌ پذیر می کند.
• فیلتراسیون مؤثر با فیلتر 5 میکرونی: وجود فیلتر 5 میکرونی در این تجهیز، ذرات معلق در هوای فشرده را حذف کرده و از ورود آن‌ ها به تجهیزات حساس جلوگیری می‌ کند.
• قابلیت تخلیه فشار اضافی: در صورت افزایش فشار خروجی بیش از حد تنظیم‌ شده، رگلاتور به‌ صورت خودکار فشار اضافی را به اتمسفر تخلیه می‌ کند ( Relief) که این ویژگی از آسیب به سیستم جلوگیری خواهد کرد.
• دوام بالا: بدنه آلومینیومی یا فولاد ضد زنگ 316L این رگلاتور، مقاومت بالا در برابر خوردگی و شرایط محیطی سخت را فراهم می‌ کند. ​
• گزینه‌های تخلیه دستی یا خودکار: امکان انتخاب بین تخلیه دستی یا خودکار، بسته به نیاز سیستم وجود دارد.

خرید فیلتر رگلاتور هوا YTC

استفاده از فیلتر رگلاتور هوای YTC می‌ تواند به بهینه‌ سازی عملکرد سیستم‌ های پنوماتیکی، افزایش بهره‌ وری و کاهش هزینه‌ های نگهداری کمک کند.​ در فرآیند خرید رگلاتور هوا YTC مشخصات فنی مهم نظیر متریال بدنه، سایز، رنج قابل تنظیم، حداکثر فشار خروجی، دمای کاری، حداکثر فشار ورودی و بسیاری موارد دیگر را در نظر بگیرید. در جدول زیر مشخصات فنی مهم این رگلاتورها جهت راهنمایی آورده شده است.

فروشگاه تخصصی ابزاردقیق پیکاتک به عنوان بزرگترین تامین کننده تجهیزات ابزار دقیق و شیرآلات صنعتی، مجموعه ای از رگلاتورهای هوا را از برندهای معتبر دنیا با بهترین کیفیت و قیمت مناسب ارائه می دهد. این فروشگاه بزرگ انواع  رگلاتور هوا YTC را با مشخصات فنی متفاوت و ارسال به سراسر کشور به فروش می رساند.

جهت خرید رگلاتور هوا YTC میتوانید به بالای این صفحه مراجعه نمایید و بهترین گزینه را بر اساس نیازهای فنی انتخاب کنید همچنین برای کسب اطلاعات بیشتر در زمینه خرید، فروش و استعلام قیمت به روزرگلاتور هوا YTC با کارشناسان فروش ما به شماره 02188109770 تماس بگیرید.
