سلونوئید ولو نامور چیست؟

سلونوئید ولو نامور (NAMUR Solenoid Valve) یکی از پرکاربردترین انواع شیر برقی‌های پنوماتیک با طراحی تخت یا کتابی شکل است که طبق استاندارد بین‌المللی NAMUR تولید شده و امکان نصب مستقیم و آسان بر روی اکچویتور‌های پنوماتیک از نوع سینگل اکت و دابل اکت را فراهم می‌ کند.

این نوع طراحی، علاوه بر کاهش زمان نصب، باعث بهبود عملکرد سیستم‌ های کنترل پنوماتیک و کاهش احتمال بروز نشتی می‌ شود. عملکرد شیر برقی نامور بر پایه یک کویل الکتریکی و هسته فرومغناطیسی است که به عنوان پیستون عمل می‌ کند. با اعمال جریان برق به کویل، میدان مغناطیسی ایجاد شده پیستون را به حرکت درمی‌ آورد و در نتیجه مسیرهای عبور هوا در داخل ولو باز یا بسته می‌ شوند. این فرآیند، با دقت بالا و واکنش سریع، کنترل جریان هوای فشرده را در سیستم‌ های اتوماسیون صنعتی ممکن می‌ سازد.

شیرهای برقی نامور معمولاً در دو مدل عملکردی 5/2 راهه (برای کنترل اکچویتورهای دابل اکت) و 3/2 راهه (برای اکچویتورهای سینگل اکت) تولید می‌ شوند و بسته به نیاز پروژه میتوان آن‌ ها را با ولتاژهای بوبین متفاوت مانند 220 ولت AC یا 24 ولت DC تهیه کرد. به دلیل طراحی استاندارد و قابلیت نصب سریع، این تجهیز به انتخاب اول بسیاری از مهندسان و تکنسین‌ ها در سیستم‌ های پنوماتیک تبدیل شده است.

از مهم‌ ترین مزایای سلونوئید ولو NAMUR میتوان به کاهش هزینه نصب و نگهداری، افزایش قابلیت اطمینان عملکرد، طول عمر بالا در شرایط کاری صنعتی و سهولت تعویض بوبین یا سرویس قطعات داخلی اشاره کرد. این ویژگی‌ ها باعث شده تا استفاده از این نوع شیر برقی در صنایع نفت، گاز، پتروشیمی، خطوط تولید خودکار و سیستم‌ های کنترل فرآیند بسیار رایج باشد. هدف از این مقاله پیکاتک راهنمایی جامع خرید انواع شیر برقی نامور است تا بهترین انتخاب را داشته باشید.

استاندارد نامور NAMUR چیست؟

استاندارد NAMUR مخفف عبارت آلمانی Normenarbeitsgemeinschaft für Mess- und Regeltechnik in der Chemischen Industrie به معنای «انجمن تدوین استاندارد برای تجهیزات اندازه‌ گیری و کنترل در صنایع شیمیایی» است. این انجمن در اصل برای یکپارچه‌سازی و بهبود عملکرد تجهیزات ابزار دقیق در صنایع فرآیندی شکل گرفت، اما به مرور استانداردهای آن در سایر حوزه‌های صنعتی، به‌ویژه سیستم‌ های پنوماتیک و هیدرولیک، نیز مورد استفاده قرار گرفت.

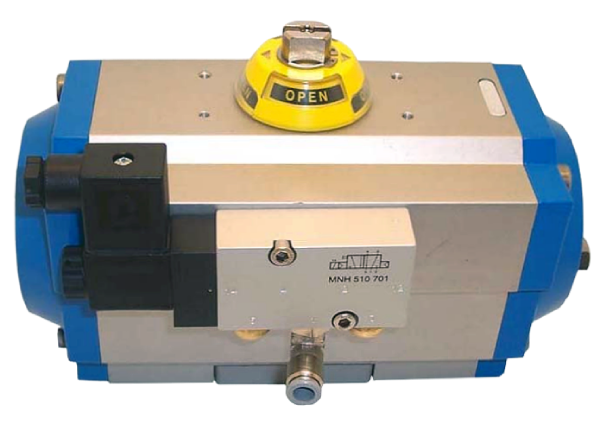

در حوزه شیرهای برقی پنوماتیک، استاندارد NAMUR مشخص‌ کننده ابعاد، محل سوراخ‌ ها، نوع اتصال و نحوه جانمایی پورت‌ های ورود و خروج هوا بر روی بدنه شیر است. این استاندارد باعث می‌ شود تا شیر برقی بتواند به‌ طور مستقیم و بدون واسطه‌ های اضافی بر روی اکچویتور نصب شود و جایگزینی یا تعمیر آن بسیار سریع و ساده انجام گیرد.

به بیان ساده‌ تر، NAMUR در شیرهای برقی یعنی همه تولیدکنندگان طبق یک نقشه و اندازه مشخص عمل می‌ کنند تا تجهیزات مختلف بدون نیاز به تغییرات مکانیکی یا طراحی مجدد، به شکل کاملاً سازگار با هم کار کنند. این ویژگی، کاهش زمان توقف خط تولید، افزایش قابلیت اطمینان سیستم و کاهش هزینه‌ های نصب و نگهداری را به همراه دارد.

انواع سلونوئید ولو نامور

سلونوئید ولوهای نامور بسته به نیازهای متفاوت صنایع، در مدل‌ ها و ویژگی‌ های گوناگونی طراحی و عرضه می‌ شوند که تفاوت‌ های آن‌ ها معمولاً بر اساس نوع عملکرد، متریال بدنه، تعداد بوبین، و ولتاژ تغذیه مشخص می‌ شود. انواع رایج شیر برقی نامور عبارتنداز:

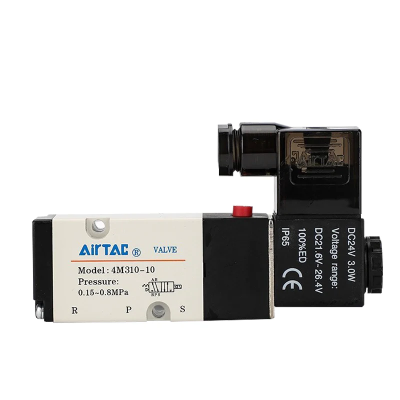

• سلونوئید ولو نامور 3/2

یکی از رایج‌ترین مدل‌ ها شیر برقی نامور 3/2 راهه است که معمولاً برای کنترل اکچویتورهای سینگل اکت (برگشت فنری) به کار می‌ رود. این نوع ولو امکان هدایت دقیق جریان هوای فشرده را بین سه پورت و دو وضعیت مختلف فراهم می‌ کند و برای سیستم‌ هایی که نیاز به بازگشت خودکار وضعیت دارند گزینه‌ای ایده‌آل محسوب می‌ شود.

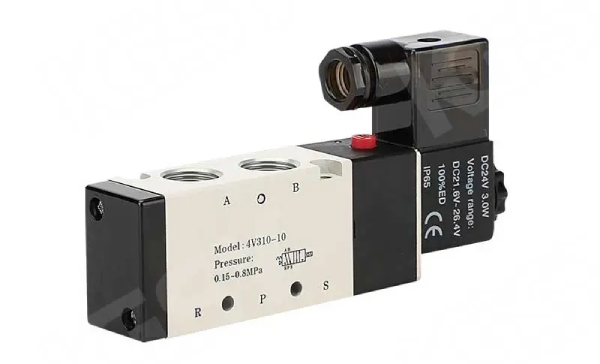

• سلونوئید ولو نامور 5/2

مدل پرکاربرد دیگر، شیر برقی نامور 5/2 راهه است که بیشتر در اکچویتورهای دابل اکت استفاده می‌ شود. این مدل با پنج پورت و دو وضعیت عملکرد، قابلیت تغییر جهت حرکت شافت اکچویتور را در دو سمت فراهم می‌کند و برای سیستم‌های اتوماسیون صنعتی که نیاز به تغییر مکرر وضعیت دارند، بهترین انتخاب است.

• سلونوئید ولو نامور ضدانفجار

برای محیط‌های پرخطر و مستعد انفجار، نسخه‌های ویژه‌ای از سلونوئید ولو نامور تحت عنوان ضدانفجار (Explosion Proof) طراحی می‌ شوند. این مدل‌ ها با پوشش و طراحی خاص، از ایجاد جرقه یا انتشار حرارت مضر جلوگیری کرده و ایمنی سیستم را در مکان‌ هایی مانند صنایع نفت، گاز و پتروشیمی تضمین می‌ کنند. به این ترتیب، انتخاب مدل مناسب سلونوئید ولو نامور باید بر اساس نوع فرآیند، شرایط محیطی، نیاز عملکردی و ولتاژ تغذیه صورت گیرد تا هم بازدهی سیستم بالا باشد و هم عمر مفید دستگاه افزایش پیدا کند.

عملکرد سلونوئید ولو نامور چگونه است؟

عملکرد سلونوئید ولو نامور بر پایه یک فرآیند الکترومکانیکی انجام می‌ شود. زمانی که کنترلر یا سیستم اتوماسیون صنعتی سیگنال برقی را به بوبین شیر برقی ارسال می‌ کند، جریان الکتریکی عبوری از سیم‌ پیچ باعث ایجاد میدان مغناطیسی قوی در بوبین می‌ شود. این میدان مغناطیسی، هسته یا پیستون متحرک داخل شیر را به سمت خود جذب می‌ کند و در نتیجه مسیر عبور هوای فشرده تغییر می‌ یابد.

در این لحظه، هوای فشرده مطابق طراحی داخلی ولو به سمت اکچویاتور هدایت می‌ شود و با ایجاد فشار لازم، وضعیت شیر صنعتی متصل به اکچویتور تغییر می‌ کند؛ برای مثال ممکن است شفت اکچویتور بچرخد یا باز و بسته شود.

پس از قطع جریان برق، میدان مغناطیسی از بین می‌ رود و بسته به نوع طراحی شیر، هسته متحرک با کمک فنر برگشت یا برق به موقعیت اولیه باز می‌ گردد. با این برگشت، مسیر هوای فشرده دوباره تغییر کرده و اکچویتور به حالت پیش‌فرض خود باز می‌ گردد.

مزایای استفاده از سلونوئید ولو نامور

• طراحی جمع و جور، فشرده و کتابی برای صرفه جویی در فضا
• نصب و نگهداری آسان
• دارای مدل های مختلف 3/2 و 5/2 و ضد انفجار
• کنترل جریان هوا قابل اعتماد و دقیق
• عملکرد با راندمان انرژی بالا برای صرفه‌ جویی در هزینه ها
• مقاومت در برابر لرزش و اتصال مستقیم به اکچویتور
• کاربرد گسترده در صنایع مختلف
• عمر کاری طولانی
• کاهش احتمالی نشتی هوا

نکات مهم در انتخاب شیر برقی نامور

در فرآیند انتخاب و خرید شیر برقی نامور توجه به نکات زیر جهت انتخاب بهترین گزینه حائز اهمیت است:

• برند سازنده
• نوع شیر برقی (3/2، 5/2 یا ضد انفجار و ...)
• ولتاژ بوبین
• نوع اکچویتور (سینگل یا دابل اکت)
• درجه حفاظت بدنه
• تائیدیه ضدانفجار (Ex)
• متریال بدنه
• سایز اوریفیس
• دمای فرآیندی
• سایز اتصال

خرید سلونوئید ولو نامور از پیکاتک

فروشگاه تخصصی پیکاتک به‌ عنوان یکی از معتبرترین واردکنندگان و تأمین‌کنندگان تجهیزات ابزار دقیق و شیرآلات صنعتی در ایران، مرجعی مطمئن برای خرید انواع شیرآلات کنترلی، ON/OFF و لوازم جانبی آن‌ ها به‌ شمار می‌ رود. این مجموعه با تکیه بر تجربه و دانش فنی، همواره تلاش کرده است محصولاتی باکیفیت و مطابق با استانداردهای بین‌ المللی را در اختیار صنعتگران، شرکت‌های تولیدی و مشتریان خود قرار دهد.

در پیکاتک می‌ توانید مجموعه‌ای متنوع از شیرهای برقی نامور، از جمله شیر برقی نامور KGSY را با قیمتی رقابتی و ارسال سریع به سراسر کشور تهیه کنید. این امکان وجود دارد که پیش از ثبت سفارش، از طریق تماس تلفنی یا سایت پیکاتک، نسبت به دریافت مشاوره فنی، استعلام قیمت و بررسی ویژگی‌ های هر محصول اقدام کنید.

بازدیدکنندگان محترم، در وب‌سایت پیکاتک می‌ توانند محصولات را بر اساس مشخصات فنی، برند سازنده، بودجه و بازه قیمتی به‌ صورت دقیق مقایسه کرده و بهترین گزینه را متناسب با نیاز خود انتخاب نمایند. تیم کارشناسان فروش ما با تسلط کامل بر ویژگی‌ های فنی و کاربردی، آماده‌اند تا شما را در انتخاب مناسب‌ ترین شیر برقی NAMUR برای پروژه‌ های صنعتی یاری کنند.

سوالات متداول سلونوئید ولو نامور

شیر برقی نامور چیست و چه کاربردی دارد؟

شیر برقی نامور یک نوع شیر کنترل پنوماتیکی است که با استاندارد نصب اتصال NAMUR طراحی شده و امکان نصب مستقیم روی عملگرهای پنوماتیکی روتاری نظیر شیرهای توپی و پروانه‌ای را فراهم می‌ کند. این شیر برای کنترل جهت هوای فشرده و مدیریت باز و بسته شدن عملگر استفاده می‌ شود.

تفاوت شیر برقی نامور با شیر برقی خطی چیست؟

شیر خطی معمولاً در مسیر لوله‌کشی نصب می‌ شود و نیاز به اتصالات اضافی دارد، در حالی که شیر نامور مستقیماً روی عملگر پنوماتیک سوار می‌ شود. این موضوع باعث کاهش افت فشار، حذف شیلنگ‌های اضافه و نصب سریع‌ تر می‌ شود.

ولتاژ تغذیه شیر برقی نامور چگونه انتخاب می‌ شود؟

بسته به سیستم کنترل، می‌ توان از مدل‌های با ولتاژ DC (مانند 24 ولت) یا AC (مانند 220 ولت) استفاده کرد. انتخاب ولتاژ باید مطابق با خروجی تابلو کنترل یا PLC باشد.

چه موادی در ساخت شیر برقی نامور استفاده می‌شود؟

بسته به کاربرد، بدنه شیر می‌ تواند از آلومینیوم آنودایز، استیل ضدزنگ یا برنج آبکاری‌ شده ساخته شود. انتخاب جنس بدنه باید بر اساس فشار، دما و نوع سیال یا هوای فشرده باشد.

آیا شیر برقی نامور برای محیط‌های خطرناک مناسب است؟

بله، با استفاده از مدل Explosion-proof یا ضدانفجار، می‌ توان در مناطق با گازهای قابل اشتعال و محیط ATEX استفاده کرد.

چه برندهایی شیر برقی نامور تولید می‌کنند؟

برندهای مطرح شامل ASCO، Festo، SMC، Airtac و غیره می باشند.
