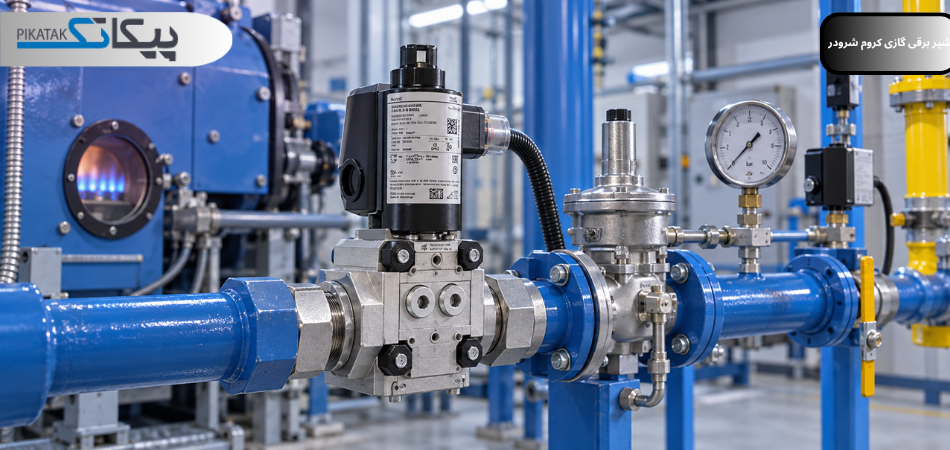

شیر برقی گازی کروم شرودر
سیستمهای کنترل احتراق صنعتی و تجاری نقشی حیاتی در تأمین انرژی و فرآیندهای حرارتی ایفا میکنند. در قلب این سیستمها، تجهیزات کنترلی قرار دارند که وظیفه اصلی آنها اطمینان از تزریق صحیح سوخت و از همه مهمتر، حفظ ایمنی در برابر نشت گاز و احتراق کنترلنشده است. در این میان، شرکت کروم شرودر (Kromschröder) که اکنون بخشی از گروه هانیول (Honeywell) است، به عنوان یک نماد جهانی در زمینه تجهیزات اندازهگیری و کنترل احتراق شناخته میشود.
شیرهای برقی گازی (Gas Solenoid Valves) تولیدی کروم شرودر، ستون فقرات سیستمهای ایمنی در مشعلها محسوب میشوند. این شیرها باید بتوانند در کوتاهترین زمان ممکن و در هر شرایطی، جریان گاز ورودی به مشعل را به طور کامل قطع کنند. اهمیت این تجهیز زمانی دوچندان میشود که در نظر بگیریم خرابی یا عملکرد نامناسب یک شیر میتواند منجر به نشت گاز، تجمع مخلوط انفجاری و در نهایت، انفجارهای مهیب در کورهها و بویلرها شود. بنابراین، انتخاب، نصب و نگهداری صحیح شیرهای کروم شرودر، فراتر از یک اقدام فنی، یک ضرورت ایمنی است.
نحوه عملکرد شیر برقی گازی کروم شرودر
شیر برقی گازی کروم شرودر یک شیر قطع کن (Shut-off Valve) است که به صورت الکترومغناطیسی کنترل میشود. نحوه عملکرد آن بر پایه تبدیل انرژی الکتریکی به نیروی مکانیکی برای باز و بسته کردن مسیر عبور سیال (گاز طبیعی، LPG یا گازهای صنعتی دیگر) استوار است.
اصول کارکرد سلونوئید (Coil)
هسته اصلی عملکرد، سیمپیچ (Coil) یا همان سلونوئید است. هنگامی که ولتاژ نامی (معمولاً ۲۲۰ ولت AC یا ۲۴ ولت DC) به این سیمپیچ اعمال میشود، یک میدان مغناطیسی قوی ایجاد میشود. این میدان مغناطیسی، هسته فلزی متحرکی (Plunger) را درون خود میکشد.
حالت باز (Open State): در حالت عملیاتی عادی، برق به کویل وصل است. نیروی مغناطیسی، پیستون را به سمت بالا کشیده و فنر را فشرده میکند. این عمل باعث میشود که دیافراگم (Diaphragm) که مسیر اصلی گاز را مسدود کرده بود، به طور کامل کنار رفته و گاز از شیر عبور کند.
حالت بسته (Closed State - Fail Safe): هنگامی که سیگنال کنترلی متوقف میشود (قطع برق یا فرمان خاموشی)، میدان مغناطیسی از بین میرود. در این حالت، نیروی فنر داخلی که قویتر از هر نیروی باقیماندهای است، پیستون را به جای اولیه خود بازمیگرداند. این بازگشت باعث فشار آوردن بر دیافراگم شده و مسیر عبور گاز را فوراً مسدود میکند.
مکانیزم عملکرد Fail-Safe (وضعیت ایمن)
مهمترین ویژگی طراحی شیرهای کروم شرودر، قابلیت Fail-Safe بودن آنهاست. این بدان معناست که در صورت قطع منبع تغذیه الکتریکی (مانند خرابی برق شهر یا ایراد در کنترلر اصلی)، شیر به صورت اتوماتیک و خودکار به وضعیت بسته تغییر حالت میدهد. این ویژگی تضمین میکند که حتی در صورت وقوع هرگونه نقص در سیستم کنترلی، نشت گاز به مشعل متوقف شده و از خطرات احتمالی جلوگیری شود. این خاصیت عموماً توسط نیروی فنر داخلی تأمین میشود که به محض قطع برق، مسیر را میبندد.
مشخصات فنی کلیدی و استانداردهای ایمنی
انتخاب یک شیر برقی گازی کروم شرودر مناسب مستلزم درک دقیق مشخصات فنی و انطباق آن با استانداردهای بینالمللی است.
استانداردها و انطباق با مقررات
تجهیزات کروم شرودر معمولاً برای بازارهای بسیار سختگیرانه طراحی میشوند و باید مطابق با استانداردهای زیر باشند:
استاندارد EN 161: این استاندارد اروپایی، مهمترین مرجع برای شیرهای خودکار قطع کن مورد استفاده در مشعلها و دستگاههای سوزاننده گاز است. EN 161 دقیقاً زمانهای باز و بسته شدن، تحمل فشار، و قابلیت اطمینان عملکرد در شرایط اضطراری را تعریف میکند. رعایت این استاندارد برای اطمینان از عملکرد Fail-Safe ضروری است.
استاندارد EN 230: این استاندارد مربوط به عملکرد کلی مشعلها است، اما شیرهای کروم شرودر باید به گونهای طراحی شوند که با الزامات کلی این استاندارد همخوانی داشته باشند.
معیارهای انتخاب فنی
فشار کاری (Working Pressure): شیرها باید برای حداکثر فشار عملیاتی سیستم گازی (مثلاً تا ۶ بار یا ۱۰ بار برای کاربردهای صنعتی سنگین) رتبهبندی شده باشند. همچنین، کمترین فشار عملیاتی نیز باید در نظر گرفته شود، زیرا برخی شیرها برای کارکرد صحیح نیازمند حداقل فشار باشند.
سایز اتصال و نوع رزوه: شیرها معمولاً با اتصالات استاندارد مانند NPT (برای بازار آمریکا) یا BSP (برای اروپا و ایران) در سایزهای مختلف (از ۱/۲ اینچ تا ۶ اینچ و بزرگتر) عرضه میشوند. اتصالات فلنجی (Flanged) برای دبیهای بالا یا فشارهای بیشتر رایج هستند.
ولتاژ کویل: متداولترین ولتاژها ۲۲۰ ولت AC و ۲۴ ولت DC هستند. انتخاب ولتاژ باید با منبع تغذیه اصلی سیستم کنترلر مشعل هماهنگ باشد.
زمان پاسخدهی (Response Time): این پارامتر حیاتی است. برخی شیرها باید بسیار سریع باز و بسته شوند، در حالی که برخی دیگر برای راهاندازی نرم طراحی شدهاند (در بخش بعد توضیح داده میشود).
مواد ساخت و دوام
بدنه شیرها معمولاً از آلومینیوم دایکاست (Die-cast Aluminium) یا برنج ساخته میشود که مقاومت عالی در برابر خوردگی و حرارت در محیطهای صنعتی را فراهم میآورد. دیافراگمها اغلب از جنس مواد مقاوم در برابر گازهای مختلف (مانند NBR یا FKM) ساخته میشوند تا در برابر فرسایش و تغییر شکل مقاومت کنند.
انواع مدلهای شیر برقی گازی کروم شرودر (بر اساس سرعت عملکرد)
کروم شرودر به دلیل تخصص در کنترل احتراق، انواع مختلفی از شیرها را برای پاسخگویی به نیازهای دقیق فرآیندهای حرارتی طراحی کرده است. تفاوت اصلی در سرعت باز و بسته شدن است که تأثیر مستقیمی بر ایمنی و کیفیت شعله دارد.
سری VGP (Fast Opening - باز شدن سریع)
شیرهای سری VGP (یا مدلهای مشابه با کد سریع) برای کاربردهایی طراحی شدهاند که نیاز به تزریق فوری گاز وجود دارد. این شیرها معمولاً به عنوان شیرهای پایلوت (Pilot Valves) در سیستمهای دو مرحلهای یا مدولار استفاده میشوند، جایی که سرعت باز شدن برای تنظیم دقیق شعله در لحظه شروع احتراق حیاتی است. زمان باز شدن آنها میتواند در حد چند میلیثانیه باشد.
سری VS (Slow Opening/Fast Closing - باز شدن آرام/بسته شدن سریع)
این سری، رایجترین و مهمترین نوع شیر برای راهاندازی مشعلهای بزرگ است.
باز شدن آرام (Slow Opening): در زمان روشن شدن مشعل، اگر گاز به یکباره وارد محفظه احتراق شود، ممکن است باعث ضربه احتراق (Combustion Shock) شود؛ یعنی احتراق به صورت انفجار کوچک و ناگهانی رخ دهد که علاوه بر ایجاد صدا و فشار اضافی، میتواند به اجزای داخلی مشعل آسیب برساند. شیرهای سری VS به آرامی باز میشوند (معمولاً طی چند ثانیه) تا امکان مخلوط شدن مناسب گاز و هوا فراهم شده و شعله به صورت پایدار و کنترلشده تشکیل شود.
بسته شدن سریع (Fast Closing): هرچند باز شدن آنها آرام است، اما در زمان قطع اضطراری، این شیرها باید مانند تمام شیرهای ایمنی، بلافاصله و سریعاً بسته شوند تا از هرگونه نشت پس از خاموشی جلوگیری کنند.
شیرهای ترکیبی و دوبل (Double Solenoid Valves)
در سیستمهایی که مقررات ایمنی بسیار سختگیرانه هستند (مانند ظرفیتهای بالا یا سوختهای خاص)، استفاده از یک شیر کافی نیست. شیرهای دوبل از دو شیر سری مجزا (مثلاً یک شیر سری VS و یک شیر سری VGP) که به صورت سری در مسیر گاز قرار گرفتهاند، تشکیل شدهاند.
دلیل استفاده: ایجاد افزونگی ایمنی (Redundancy). در صورت خرابی یکی از کویلها یا مکانیزم داخلی یک شیر، شیر دوم همچنان مسیر گاز را مسدود نگه میدارد. این طراحیها تضمین میکنند که تنها در صورت فعال شدن صحیح هر دو کویل است که گاز میتواند جریان یابد.

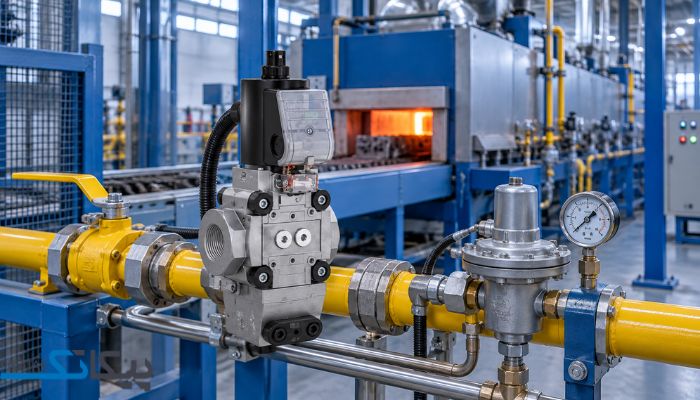

کاربردهای تخصصی در صنعت
شیرهای برقی گازی کروم شرودر به دلیل قابلیت اطمینان بالا، در طیف گستردهای از تجهیزات حرارتی استفاده میشوند:
مشعلهای صنعتی و خانگی پرظرفیت: در کورههای دوار، کوره پخت سیمان، و بویلرهای بزرگ که دبی گاز مصرفی بسیار بالا است، شیرهای دوبل یا حتی سه مرحلهای کروم شرودر برای کنترل ایمن ورود سوخت ضروری هستند.
کورههای حرارتی و فرآیندهای پخت: در صنایعی که نیاز به حفظ دمای دقیق و طولانیمدت دارند (مانند ذوب فلزات یا شیشه)، این شیرها اطمینان میدهند که تنظیمات شعله دقیقاً مطابق با دستورات سیستم کنترلی انجام میشود.
سیستمهای تولید بخار: بویلرها از نظر ایمنی احتراق در بالاترین اولویت قرار دارند. شیرهای کروم شرودر با استاندارد EN 161 برای کنترل ایمن ورود گاز به مشعلهای اصلی بویلرها استفاده میشوند.
سیستمهای ایمنی خطوط انتقال گاز: در پایانههای گاز یا ایستگاههای تقلیل فشار، شیرهای سایز بزرگ با عملکرد سریع برای قطع اضطراری خطوط در صورت بروز شرایط غیرعادی مورد استفاده قرار میگیرند.
راهنمای نصب و نگهداری تخصصی
نصب صحیح این شیرها تأثیر مستقیمی بر عمر مفید و عملکرد ایمن آنها دارد.
نکات مهم در نصب
جهت جریان (Flow Direction): تمامی شیرهای برقی دارای یک فلش مشخص روی بدنه هستند که جهت صحیح عبور گاز را نشان میدهد. نصب معکوس باعث عملکرد نادرست، خرابی دیافراگم و عدم باز شدن کامل میشود.
لولهکشی و اتصالات: اتصالات باید به صورت محکم و با استفاده از مواد درزگیر مناسب (مانند نوار PTFE با کیفیت بالا) انجام شود تا از هرگونه نشتی تحت فشار جلوگیری شود. تنش مکانیکی ناشی از لولهکشی نامناسب میتواند به بدنه شیر آسیب بزند.
موقعیت قرارگیری کویل: کویلها باید در وضعیت عمودی یا نزدیک به عمودی نصب شوند تا اطمینان حاصل شود که فنر و پیستون به درستی عمل میکنند. در اکثر مدلها، کویل نباید در معرض رطوبت مستقیم یا پاشش آب باشد.
اهمیت استفاده از فیلتر
مهمترین پیشنیاز برای افزایش طول عمر شیر برقی گازی، نصب یک فیلتر گاز مناسب در بالادست شیر است. ذرات معلق، گرد و غبار، یا حتی مواد فرسایشی کوچک (مانند زنگزدگی لولهها) میتوانند:
به سطح نشیمنگاه دیافراگم آسیب زده و باعث نشت گاز شوند.
مسیر حرکت پیستون را مسدود کرده و عملکرد Fail-Safe را مختل کنند.
فیلتر باید دارای درجه جداسازی مناسب برای گاز مورد استفاده باشد و به صورت دورهای بازرسی و تمیز شود.
عیبیابی رایج
مشکل رایجعلت احتمالیراه حل تخصصیشیر باز نمیشودقطع بودن برق کویل، سوختن کویل، یا ولتاژ ناکافی.اندازهگیری مقاومت کویل (اهمسنج) و تست ولتاژ ورودی.شیر بسته نمیشود (نشت گاز)گیر کردن پیستون (آلودگی)، خرابی فنر، یا فرسودگی دیافراگم.باز کردن و تمیزکاری مسیر داخلی. در صورت مشاهده پارگی دیافراگم، تعویض کیت دیافراگم یا کل شیر ضروری است.زمان پاسخدهی بسیار کندآلودگی در مجرای هدایت پیستون یا استفاده از ولتاژ کمتر از حد مجاز.تمیزکاری دقیق مسیرهای هدایت الکترومغناطیسی و اطمینان از ولتاژ نامی.
سوال تخصصی و پاسخ کوتاه
1. سوال: استاندارد اصلی شیرهای برقی گازی کروم شرودر برای تضمین ایمنی کدام است؟
پاسخ کوتاه: استاندارد EN 161 که الزامات ایمنی و عملکرد شیرهای خودکار قطع کننده برای مشعلها و دستگاههای سوزاننده گاز را مشخص میکند و تضمینکننده عملکرد صحیح در شرایط اضطراری است.
2. سوال: تفاوت اصلی شیر سری VGP و VS در شیرهای کروم شرودر چیست و کدام برای راهاندازی نرمتر مناسب است؟
پاسخ کوتاه: سری VGP دارای باز شدن سریع (Fast Opening) است، در حالی که سری VS دارای باز شدن آرام (Slow Opening) است. برای راهاندازی نرمتر و جلوگیری از صدای انفجار کوچک در زمان شروع به کار، شیرهای سری VS مناسبتر هستند.
3. سوال: دلیل اصلی استفاده از شیر برقی دوبل (Double Solenoid) کروم شرودر در برخی مشعلهای صنعتی چیست؟
پاسخ کوتاه: استفاده از شیر برقی دوبل (مانند VR/VS) برای ایجاد لایهای مضاعف از ایمنی (Redundancy) و انطباق با مقررات سختگیرانه احتراق است؛ بهطوری که حتی در صورت خرابی یکی از شیرها، شیر دوم از نشت گاز جلوگیری کند.
