شیر توپی استیل

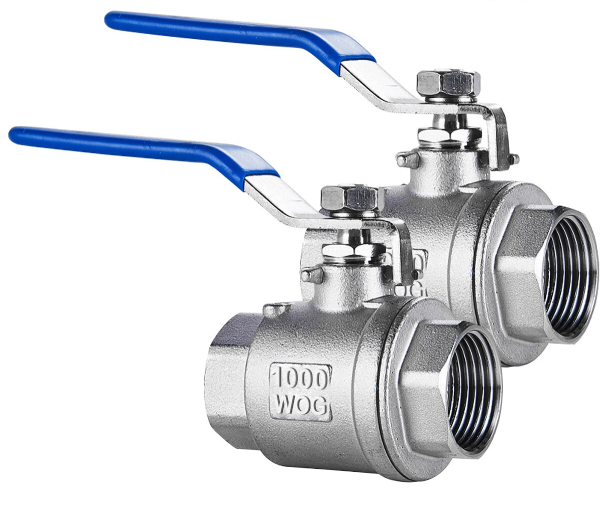

شیر توپی استیل یا بال ولو (Steel Ball Valve) از مهم‌ ترین و پرکاربردترین اجزای سیستم‌ های کنترلی و پایپینگ در صنایع مختلف به شمار می‌ رود. این نوع شیر به دلیل ساختار ساده و عملکرد سریع، امروزه جایگاه ویژه‌ای در میان تجهیزات صنعتی پیدا کرده است.

طراحی خاص مجرابند کروی و بهره‌ گیری از متریال استنلس استیل در ساختار بدنه و اجزای اصلی، شیر توپی استیل را به گزینه‌ای ایده‌آل برای کاربردهایی با نیاز به مقاومت شیمیایی، دوام طولانی و آب‌ بندی کامل تبدیل نموده است. استفاده از آلیاژهای مرغوبی مانند استنلس استیل 304، 316 و 316L موجب شده این شیرها در مقابل خوردگی و زنگ‌ زدگی حتی در محیط‌ ها و سیالات بسیار خورنده نیز عملکردی مطمئن و قابل اعتماد داشته باشند.

علاوه بر آن، کیفیت آب‌ بندی، قابلیت نصب ساده و تنوع در انواع اتصال و عملگر، کاربرد این محصولات را در صنایع نفت، گاز، شیمیایی، غذایی، دارویی و بسیاری حوزه‌ های دیگر به شکلی چشمگیر توسعه داده است.  شیر توپی استیل متشکل از یک مجرابند توپی (Ball) حفره دار است که با چرخش 90 درجه ای، مسیر عبور سیال را باز یا بسته می‌ کند.

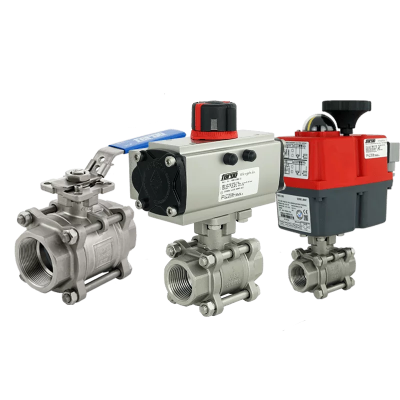

این ولوها با انواع اتصالات دنده ای، فلنج دار، جوشی و عملگر‌های مختلف نظیر اهرمی، پنوماتیک، گیربکسی و  برقی مورد استفاده قرار می گیرند. در این مقاله از فروشگاه ابزار دقیق پیکاتک، سعی شده است با نگاهی جامع و کاربردی، به معرفی ساختار، ویژگی‌ ها، مزایا و نکات مهم در انتخاب و خرید شیر توپی استیل بپردازیم تا راهنمای مناسبی برای انتخاب آگاهانه و تخصصی این محصول برای پروژه‌ها و خطوط صنعتی مختلف در اختیار شما قرار گیرد.

پیکاتک| مرجع قیمت انواع شیر توپی فولادی | جهت مشاوره و خرید تلفنی با شماره : 87700142-021 ( 30 خط ویژه ) تماس بگیرید

مشخصات فنی شیر توپی استیل

• متریال بدنه: استنلس استیل 304، 316، 316L
• نوع اکچویتور: اهرمی دستی، پنوماتیک، گیربگسی، برقی
• نوع بدنه: یک تکه، دو تکه، سه تکه
• متریال سیت: فلزی (استیل) یا نرم (تفلون)
• کلاس کاری: 150، 300، 600، 900، 1500
• نوع اتصال: رزوه ای، فلنجی، ویفری، جوشی
• سایز: 1/2 تا 24 اینچ

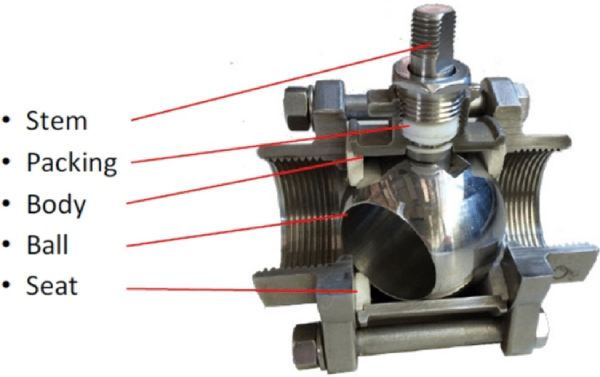

اجزای اصلی شیر توپی استیل

شیر توپی های استیل از اجزای مختلفی زیر تشکیل می شوند:

بدنه (Body):

بدنه شیر توپی استیل به‌عنوان بخش اصلی و نگهدارنده تمامی اجزای داخلی عمل می‌ کند. این بخش عمدتاً از فولاد ضدزنگ گرید 304 یا 316 ساخته می‌ شود تا حداکثر مقاومت را در برابر خوردگی، مواد شیمیایی و شرایط محیطی مختلف از جمله رطوبت و دماهای بالا تضمین کند. طراحی بدنه علاوه بر استحکام مکانیکی، باید به گونه‌ای باشد که دسترسی به اجزا جهت سرویس و نگهداری به‌ راحتی امکان‌ پذیر باشد.

توپی (Ball):

بخش اساسی عملکرد شیر را توپی تشکیل می‌ دهد. این قطعه کروی، داخل بدنه قرار می‌ گیرد و با چرخش حول محور خود در راستای افقی، جریان سیال را قطع یا وصل می‌ کند. سطح توپی باید کاملاً صیقلی و آبکاری شده باشد تا مقاومت بالایی در برابر خوردگی، سایش و ایجاد رسوب داشته باشد؛ چرا که کیفیت سطح آن نقش مستقیم در تضمین آب‌بندی کامل و عملکرد روان شیر ایفا می‌ کند.

نشیمنگاه یا سیت (Seat):

نشیمنگاه‌ها معمولاً از مواد پلیمری مقاوم مانند PTFE (تفلون)، RPTFE یا PEEK ساخته می‌ شوند. وظیفه اصلی این قطعه، تامین آب‌ بندی کامل میان توپی و بدنه شیر است تا در وضعیت بسته، نشتی سیال به صفر برسد. انتخاب جنس نشیمنگاه با توجه به نوع سیال، فشار و دمای کاری صورت می‌گیرد تا طول عمر و عملکرد دقیق شیر حفظ شود.

استم (Stem):

استم یا میله انتقال نیرو، وظیفه انتقال حرکت از اهرم، گیربکس یا اکچویتور به توپی شیر را بر عهده دارد. طراحی استم باید به گونه‌ای باشد که ضمن دارا بودن مقاومت مکانیکی لازم در برابر گشتاور باز و بست، از لحاظ آب‌ بندی نیز مطمئن باشد. اغلب در محل عبور استم از بدنه، پکینگ‌های مقاوم به خوردگی و فشار برای جلوگیری از نشتی تعبیه می‌ گردد.

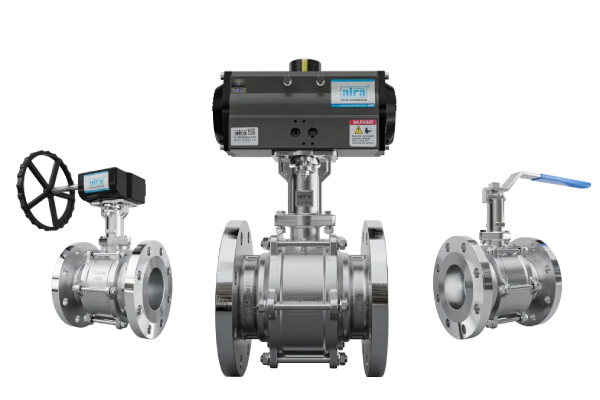

عملگر یا اکچویتور (Actuator):

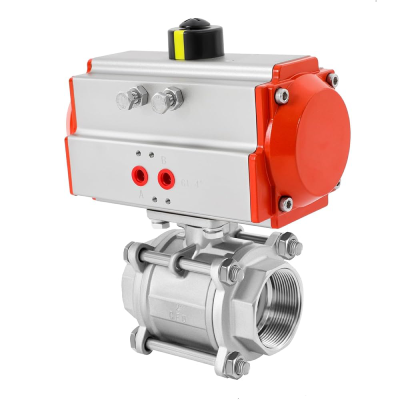

بسته به نوع کاربرد و ابعاد شیر، عملگر شیر توپی استیل می‌ تواند به‌ صورت اهرمی (برای سایزهای کوچک‌ تر و عملکرد دستی)، گیربکسی (برای سایزهای بزرگ‌ تر به منظور اعمال نیروی بیشتر) یا به شکل اکچویتورهای پنوماتیکی و الکتریکی برای اتوماسیون صنعتی مورد استفاده قرار گیرد. انتخاب نوع عملگر بر اساس شرایط فرآیندی و میزان تکرار عملکرد شیر تعیین می‌ شود.

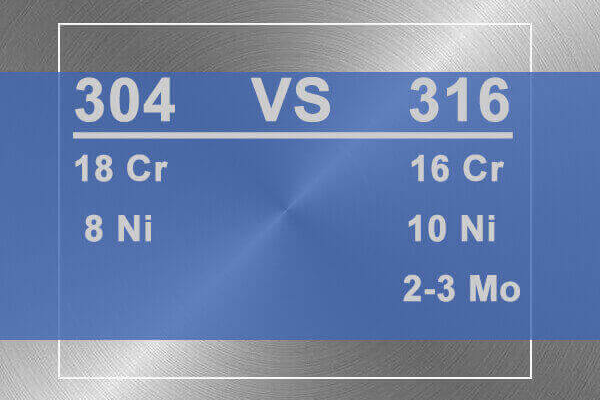

تفاوت استیل 304 و 316 در شیر توپی استیل

تفاوت استیل 304 و 316 در شیر توپی استیل یکی از موضوعات مهم در انتخاب و خرید این نوع شیرآلات برای کاربردهای صنعتی و بهداشتی است. هر دو این آلیاژها جزء رایج‌ ترین انواع فولاد ضدزنگ محسوب می‌ شوند اما دارای تفاوت‌های کلیدی در ساختار شیمیایی و خصوصیات فیزیکی هستند که مستقیماً بر مقاومت شیمیایی، طول عمر و کاربرد شیر تأثیر می‌ گذارند.

استیل 304 معمولاً از ترکیب حدود 18 درصد کروم و 8 درصد نیکل تشکیل شده است. این نوع فولاد ضدزنگ دارای مقاومت مناسب در برابر خوردگی، زنگ‌ زدگی و اکسیداسیون است و برای بسیاری از کاربردهای عمومی، صنایع غذایی، آب آشامیدنی، تهویه مطبوع و خطوط انتقال سیالات غیرخورنده کاملاً مناسب است. نکته مهم درباره استیل 304 این است که اگرچه در برابر اکثر اسیدها و مواد شیمیایی مقاومت قابل قبول دارد، اما در برابر برخی محیط‌ های حاوی یون کلرید (مانند آب دریا یا بعضی محلول‌های نمکی) آسیب‌ پذیرتر است و احتمال خوردگی حفره‌ای (Pitting corrosion) در آن بیشتر است.

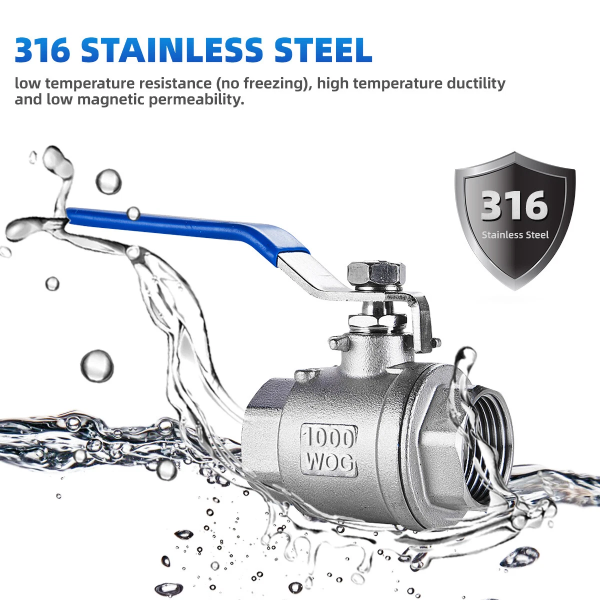

استیل 316 در مقایسه با 304، علاوه بر کروم و نیکل، حاوی حدود 2 تا 3 درصد مولیبدن است. وجود مولیبدن در ترکیب شیمیایی این آلیاژ سبب افزایش چشمگیر مقاومت در برابر خوردگی نقطه‌ای و شیاری، به‌ویژه در محیط‌ های کلردار و اسیدی می‌ شود. به همین دلیل شیر توپی استیل از جنس 316 انتخابی ایده‌ آل برای صنایع نفت، گاز، پتروشیمی، آب دریا، دارویی و سایر کاربردهای حساس است که وجود مواد خورنده و شرایط سخت محیطی وجود دارد.

در خلاصه، تفاوت اصلی استیل 304 و 316 در شیر توپی استیل به میزان مقاومت آن‌ ها در برابر خوردگی و کاربرد عملی باز می‌ گردد. اگر محیط مورد استفاده فاقد مواد کلردار و شرایط بسیار خورنده است، استفاده از استیل 304 گزینه‌ای اقتصادی و مناسب خواهد بود؛ اما برای محیط‌های اسیدی، نمکی یا در معرض مواد شیمیایی خورنده، استیل 316 با دوام و طول عمر بیشتر توصیه می‌ شود.

در هنگام خرید شیر توپی استیل از فروشگاه‌ پیکاتک، حتماً به گرید استیل درج شده روی بدنه شیر و کاربرد مورد نظر خود توجه فرمایید تا از عملکرد صحیح و عمر بالای تجهیزات اطمینان حاصل نمایید.

مزایای استفاده از شیر توپی استیل

شیر توپی استیل به دلیل ساختار با کیفیت و استفاده از متریال استنلس استیل، مزایای متعددی را برای صنایع مختلف فراهم می‌ کند. این مزیت‌ ها را می‌ توان از جنبه‌های فنی، ایمنی، اقتصادی و عملیاتی بررسی کرد و همین ویژگی‌ ها باعث شده است که شیر توپی استیل یکی از پرکاربردترین انواع شیرآلات صنعتی در جهان باشد. مزایای رایح شیر توپی استیل عبارتنداز:

• قطع کامل و مطمئن جریان: هنگام قرار گرفتن شیر توپی استیل در وضعیت بسته، جریان سیال به‌طور کامل ایزوله شده و مسیر عبور سیال صددرصد بسته می‌ شود. این ویژگی باعث افزایش ایمنی و اطمینان در فرآیندهای صنعتی و جلوگیری از نشتی ناخواسته می‌ شود. آب‌بندی فوق‌ العاده قوی این نوع شیر، نتیجه انتخاب دقیق متریال نشیمنگاه و کیفیت ساخت توپی است.
• امکان قطع اضطراری: ساختار و طراحی شیر توپی استیل به گونه‌ای است که در مواقع بروز نقص فنی یا شرایط بحرانی، می‌توان به سرعت جریان را قطع کرد و از آسیب‌ های بیشتر به تجهیزات یا محیط زیست جلوگیری نمود.
• ساختار مستحکم و بادوام: استفاده از استنلس استیل در بدنه و اجزای داخلی موجب افزایش مقاومت مکانیکی، دوام بالا و تحمل فشارهای کاری سنگین می‌ شود. این شیرها حتی در محیط‌های خورنده، اسیدی یا دریایی نیز عملکرد طولانی مدت و مطمئن دارند.
• طراحی فشرده: ابعاد مناسب و طراحی متراکم شیر توپی استیل، نصب این محصول را در فضاهای محدود ممکن می‌ سازد. به همین دلیل در صنایع و پروژه‌هایی که محدودیت فضایی وجود دارد، یکی از بهترین انتخاب‌هاست.
• مقاومت عالی در برابر خوردگی و زنگ‌زدگی: استفاده از استیل ضدزنگ (Stainless Steel) با گریدهای 304 یا 316 باعث شده تا این نوع شیرها مقاومت بالایی در برابر خوردگی ناشی از سیال‌های شیمیایی، آب شور و سایر محیط‌های خورنده داشته باشند.
• طول عمر بالا و مقرون به صرفه بودن: طول عمر زیاد، هزینه‌های تعمیر و نگهداری پایین و عملکرد دقیق شیر توپی استیل، آن را به گزینه‌ ای اقتصادی برای کارفرمایان صنعتی تبدیل کرده است.
• گستره وسیع کاربرد: به دلیل تنوع سایز، طراحی و قابلیت تحمل فشار و دمای بالا، شیر توپی استیل در صنایع نفت، گاز، پتروشیمی، نیروگاه، آب و فاضلاب، دارویی و حتی صنایع غذایی به‌طور گسترده کاربرد دارد.

کاربردهای شیر توپی استیل در صنعت

• نفت، گاز و پتروشیمی: قابلیت تحمل فشار و دمای بالا، کنترل مواد خورنده و سیالات ویژه
• صنایع غذایی و بهداشتی: انتقال و کنترل مواد خوراکی و نوشیدنی، آب شرب، شیر، نوشابه، آب‌ میوه و…
• صنایع دارویی: خطوط تولید دارو، استریل و انتقال مواد حساس
• صنایع شیمیایی: کنترل و قطع عبور اسیدها، بازها و مواد خورنده
• تصفیه آب و فاضلاب: خطوط انتقال و تصفیه، آب دریا و آب شور
• صنایع دریایی: استفاده در کشتی‌ ها و سازه‌های ساحلی به دلیل مقاومت به آب شور
• تاسیسات و سیستم‌های گرمایشی-سرمایشی (HVAC): کنترل جریان آب، بخار و سایر سیالات

نکات مهم در انتخاب و خرید شیر توپی استیل

• انتخاب گرید استیل مناسب (304 یا 316) با توجه به نوع سیال و شرایط محیطی
• تعیین سری ساخت (2 تکه، 3 تکه، فلنجی و…)
• سایز دقیق و نوع اتصال شیر مطابق استاندارد لوله‌ کشی
• نوع نشیمنگاه (PTFE، RPTFE، PEEK) مناسب با دما، فشار و سیال عبوری
• انتخاب عملگر (دستی، برقی، گیربکسی، پنوماتیکی) بر اساس نوع کاربرد
• بررسی فشار و دمای عملیاتی
• استانداردها و گواهی‌ نامه‌ های لازمه غذایی، دارویی یا صنعتی
• توجه به برند و کیفیت ساخت برای تضمین طول عمر و کارایی

خرید شیر توپی استیل از فروشگاه اینترنتی پیکاتک

پیکاتک به عنوان یکی از معتبرترین فروشگاه‌ های تخصصی در زمینه عرضه تجهیزات ابزار دقیق و شیرآلات صنعتی، فعالیت خود را با هدف ارائه محصولات اورجینال، خدمات مشاوره فنی و تسهیل دسترسی صنایع کشور به تجهیزات باکیفیت آغاز کرده است. این مجموعه با بهره‌ گیری از تیمی مجرب متشکل از متخصصین ابزار دقیق، مهندسین فرآیند و کارشناسان فروش صنعتی، توانسته است پاسخگوی نیازهای پروژه‌ های بزرگ صنعتی، پالایشگاهی، نیروگاهی، معدنی و ساختمانی باشد.

قیمت شیر توپی استیل بسته به برند سازنده، فشار کاری، متریال بدنه و نشیمنگاه، سایز و نوع اتصال (مانند دنده‌ای، فلنجی یا چسبی) متغیر است. برای مشاهده و مقایسه قیمت به‌روز مدل‌ های مختلف شیر توپی استیل، می‌ توانید به بخش بالای همین صفحه مراجعه کنید. در این بخش، لیست کاملی از محصولات موجود همراه با مشخصات فنی دقیق، شامل سایز، جنس (استیل 304 یا 316)، نوع و استاندارد اتصال، فشار و دمای کاری قابل تحمل و برند سازنده قرار داده شده است تا روند انتخاب و خرید برای شما ساده‌ تر و مطمئن‌ تر انجام شود.

در صفحه اختصاصی هر محصول نیز توضیحات فنی، تصاویر با کیفیت، جدول مشخصات و فایل کاتالوگ جهت بررسی دقیق‌تر قرار گرفته است. اگر برای انتخاب شیر توپی استیل مناسب پروژه خود نیاز به اطلاعات بیشتر، راهنمای تخصصی یا دریافت مشاوره دارید، کارشناسان فنی پیکاتک آماده پاسخگویی به شما هستند. کافیست با شماره 88109770-021  تماس بگیرید یا از طریق چت آنلاین سایت پیام بگذارید تا در کوتاه‌ ترین زمان ممکن راهنمایی لازم را متناسب با بودجه و نیاز فنی شما ارائه دهند.

تیم پیکاتک همواره متعهد به تأمین و فروش محصولات اورجینال، ارائه قیمت به‌روز و شفاف و ارائه خدمات مشاوره پیش از خرید است. با بهره‌گیری از تجربه و دانش فنی، خرید شیر توپی استیل و سایر تجهیزات ابزار دقیق و شیرآلات صنعتی را به تجربه‌ای آسان، سریع و مطمئن تبدیل خواهیم کرد. به پیکاتک اعتماد کنید و با انتخاب آگاهانه، پروژه‌های خود را با تضمین کیفیت و خدمات برتر تجهیز نمایید.

راهنمای خرید آنلاین شیر توپی استیل از پیکاتک

• بررسی و انتخاب محصول: با فیلتر و جستجو طبق مشخصات و نیاز لاین
• مشاوره فنی تخصصی: تماس با کارشناسان یا ارسال پیام آنلاین
• دریافت پیش‌ فاکتور: ثبت سفارش آنلاین یا تلفنی
• تایید و پرداخت: انتخاب روش تسویه مناسب
• دریافت کالا در سریع‌ ترین زمان: ارسال ایمن به تمام مناطق ایران

سوالات متداول شیر توپی استیل

شیر توپی استیل چه تفاوتی با شیر توپی برنجی یا چدنی دارد؟

شیر توپی استیل از فولاد ضدزنگ (استنلس استیل) ساخته می‌ شود و مقاومت بسیار بالاتری در برابر خوردگی، زنگ‌ زدگی و سیال‌های خورنده دارد. شیرهای برنجی یا چدنی برای آب شرب یا سیالات معمولی مناسبند اما در محیط‌های صنعتی، شیمیایی، اسیدی و دریایی توصیه نمی‌ شوند.

شیر توپی استیل در چه سایزها و فشارهایی تولید می‌شود؟

عموماً این شیرها در سایزهای 1/4 اینچ تا 12 اینچ و حتی بالاتر و با کلاس‌های فشاری ANSI 150، 300، 600 و بالاتر ارائه می‌ شوند. بسته به نوع طراحی (Full Port یا Reduced Port) و کاربرد، تنوع زیادی در ابعاد و فشار قابل تحمل وجود دارد.

فرق استیل 304 و 316 در شیر توپی استیل چیست؟

استیل 316 به دلیل وجود مولیبدن، مقاومت شیمیایی و خوردگی بالاتری نسبت به استیل 304 دارد و برای محیط‌های کلردار، آب دریا یا محلول‌های شیمیایی، انتخاب بهتری محسوب می‌شود.

آیا شیر توپی استیل برای کنترل جریان به صورت تدریجی مناسب است؟

شیر توپی اصولاً برای قطع و وصل جریان (On/Off) طراحی شده و تنظیم دقیق دبی (Throttle) پیشنهاد نمی‌ شود؛ اما برای برخی کاربردهای محدود و غیر حساس می‌ توان از مدل V-Port جهت کنترل نسبی جریان استفاده کرد.

چه سیالاتی را میتوان با شیر توپی استیل عبور داد؟

تقریباً تمامی سیالات از جمله آب، روغن، بخار، مواد شیمیایی، سوخت، گاز، هوای فشرده و حتی سیالات خورنده قابل عبور از این شیر هستند؛ فقط باید متریال اجزا با نوع سیال مطابقت داشته باشد.

انواع اتصالات شیر توپی استیل چیست؟

شیرهای توپی استیل می‌ توانند با اتصال دنده‌ای (Threaded)، لب جوش (Butt Weld)، سوکت ولد (Socket Weld)، فلنجی (Flanged) و حتی کلمپی (Clamp) بسته به کاربرد ارائه شوند.
