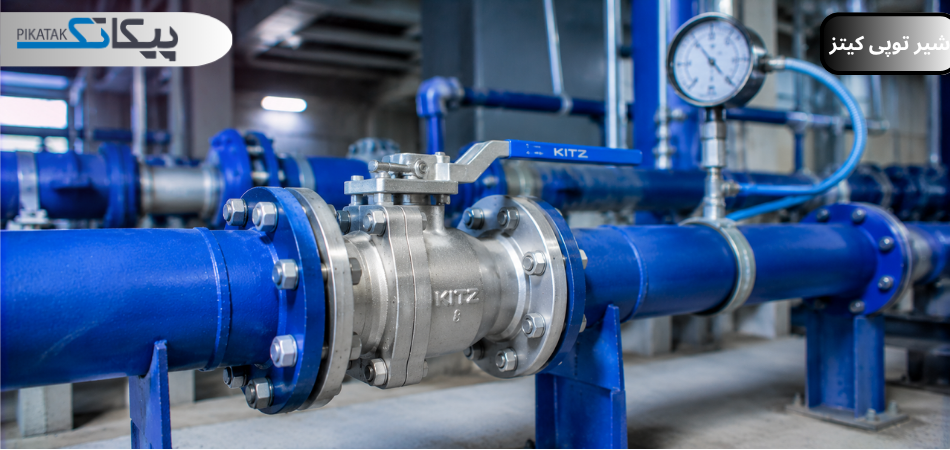

شیر توپی کیتز (KITZ)

شیر توپی کیتز یک شیر صنعتی از برند مشهور ژاپنی KITZ است که در کلاس‌های فشاری ۱۵۰ الی ۲۵۰۰ و با متریال‌های متنوع فولاد کربنی، استنلس استیل و آلیاژ‌های خاص تولید می‌شود. برند KITZ این شیرها را مطابق با استانداردهای بین‌المللی ASME B16.34 و API 607(Fire Safe) عرضه می‌کند.

شیرهای توپی کیتز با ماشین‌کاری دقیق گوی و نشیمنگاه‌ همگی گشتاور پایین و آب‌بندی طولانی مدت دارند. کیتز انواع مدل‌های تخصصی مانند شیرهای توپی با نشیمنگاه فلزی برای دماهای بالا، شیرهای کرایوژنیک برای دماهای بسیار پایین و شیرهای توپی مجهز به عملگرهای پنوماتیکی و الکتریکی را عرضه می‌کند. اما مهمترین نکته‌ای که در هنگام خرید شیر توپی KITZ باید بررسی کنید، تفاوت بین محصولات اورجینال ساخت ژاپن و سایر محصولات از کارخانجات مونتاژی این برند است که تاثیر مستقیم بر کیفیت و طول عمر شیر دارد.

مشخصات فنی انواع شیر توپی کیتز

شیرهای توپی کیتز با تکیه بر هفت دهه تجربه مهندسی ژاپنی در طیف گسترده‌ای از کلاس‌های فشاری، سایزها و متریال‌های مختلف عرضه می‌شوند. از شیرهای ساده 1/4 اینچی برای مصارف ساختمانی گرفته تا شیرهای غول پیکر ۶۰ اینچی با متریال‌های خاص مناسب انواع سیالات اسیدی، خورنده، داغ و یا بسیار پرفشار در سبد محصولات این برند موجود است.

ویژگی‌های برجسته فنی شیرهای توپی کیتز

شیرهای توپی کیتز با در اختیار داشتن مجموعه‌ای از ویژگی‌های فنی یکی از قابل اعتماد‌ترین شیرهای صنعتی در سراسر جهان هستند. کیتز ویژگی‌های فنی را با در نظر گرفتن استانداردهای بین‌المللی لحاظ می‌کند. طراحی بدنه و کلاس‌های فشاری این شیرها مطابق با استانداردهای ASME B16.34 و API 6D است. همچنین تست نشتی این شیر توپی براساس دستورالعمل API 598 و ISO 5208 انجام می‌شود.

• طراحی با دقت ماشین‌کاری بالا

گوی و نشیمنگاه شیرهای توپی کیتز با تلرانس بسیار دقیق ماشین‌کاری می‌شوند. نتیجه این طراحی دقیق، رسیدن به سطح کامل از آب‌بندی حبابی (Bubble-Tight) حتی پس از هزاران سیکل باز و بسته شدن است. از طرفی گشتاور مورد نیاز برای چرخاندن گوی داخل این شیرها به دلیل سطوح کاملاً صیقلی و پرداخت دقیق در مقایسه با محصولات مشابه بازار بسیار کمتر است.

• طراحی با پوشش‌های محافظ گوی

گوی در شیرهای توپی کیتز با پوشش‌های کروم سخت (Hard Chrome Plating) و یا پوشش کروم - نیکل (Electrolless Nickel Plating) محافظت می‌شود. این پوشش‌ها می‌توانند مقاومت گوی را در برابر سایش پیوسته، خوردگی سیالات و یا چسبیدن به نشیمنگاه خصوصاً در مواقعی که برای مدت طولانی باز یا بسته می‌مانند، محافظت نماید.

• طراحی استم ضد پرتاب (Blow-Out Proof Stem)

در داخل شیرهای توپی کیتز یک برآمدگی دارد که از بیرون پرتاب شدن استم در اثر فشار بیش از حد جلوگیری می‌کند. این ویژگی در شیرهای کیتز یک آپشن اضافی نیست، بلکه برگرفته از استاندارد ایمنی شیرها در سرویس‌های خطرناک طراحی شده است. حتی اگر پکینگ این شیرها کاملاً از بین برود، استم از شیر خارج نمی‌شود و به اپراتور آسیبی نمی‌زند.

• دارای گواهی ضد آتش (Fire Safe)

شیرهای توپی کیتز که گواهی API 607 دارند با نشیمنگاه دوگانه طراحی می‌شوند. نشیمنگاه اولیه از جنس PTFE است که آب‌بندی اصلی را تامین می‌کند و یک نشیمنگاه ثانویه فلزی که در صورت ذوب شدن نشیمنگاه اولیه، وارد عمل شده و از نشت سیال و تغذیه آتش جلوگیری خواهد کرد.

نشیمنگاه شیرهای توپی استاندارد کیتز از جنس PTFE (تفلون) است که در دمای بالا حدود ۲۰۰ درجه نرم می‌شود و مستعد نشتی است. در آتش‌سوزی‌ها دمای محیط به سرعت از ۸۰۰ درجه عبور می‌کند و اگر شیر قابلیت نشیمنگاه دوگانه Fire Safe نداشته باشد، گازهای قابل اشتعال و یا مایعات خطرناک از آن نشت کرده و آتش را تغذیه می‌کنند.

• طراحی با متریال‌های متنوع برای شرایط خاص

تنوع متریال و آلیاژ‌های فلزی در انواع شیر توپی کیتز یک قابلیت برجسته است تا با ضریب اطمینان بالا بتوانید از این شیرها برای کنترل هر نوع سیال در هر نوع فرآیندی استفاده کنید. اما نکته کلیدی بررسی دقیق متریال‌ها و سازگار با سیال است.

کیتز بدنه شیرهای توپی خود را با متریال‌های فلزی و آلیاژ‌های خاص عرضه می‌کند. فولاد کربنی (WCB) انتخاب اقتصادی برای نفت، گاز شیرین و یا آب غیرخورنده است. با این حال در محصولات کیتز متریال‌های دیگری همچون استیل ۳۱۶، Duplex، هاستلوی و... نیز پیش بینی شده است.

کاربرد های شیر توپی کیتز

شیرهای توپی کیتز بازیگران همه کاره در صنایع مختلف هستند که از آنها می‌توانید در تاسیسات ساده یک ساختمان مسکونی تا شرایط پیچیده خطوط گاز پرفشار در عمق ۲۰۰۰ متری استفاده کنید. شیرهای کیتز با تنوع متریال‌های فلزی، طراحی در کلاس‌های فشاری مختلف و مدل‌های تخصصی در طیف گسترده از فضاهای صنعتی به کار گرفته می‌شوند.

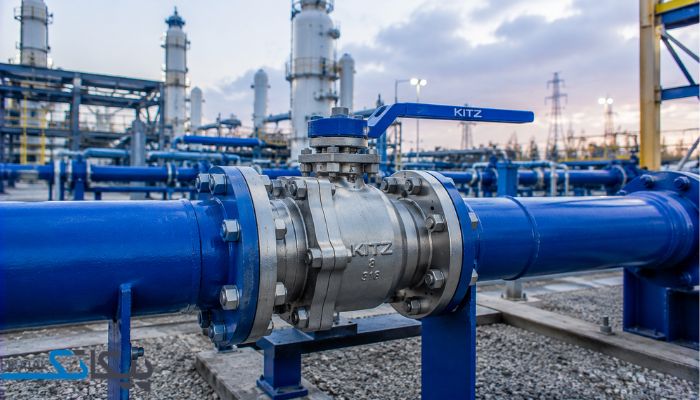

• طراحی خطوط انتقال نفت و گاز

شیرهای توپی کیتز کلاس ۶۰۰ و ۹۰۰ با گواهی API 6D و Fire Safe انتخاب استاندارد و کاملاً کاربردی برای طراحی خطوط اصلی انتقال نفت و گاز هستند. طراحی گوی Full Bore قابلیت پیگ‌رانی بدون دردسر و بدون افت فشار را در خطوط انتقال نفت و گاز فراهم می‌کند. البته اگر قصد خرید شیر توپی کیتز برای صنایع نفت و گاز دارید، بهتر است مدل‌های سه تکه برای جلوگیری از توقف‌های طولانی با گواهی Fire Safe را تهیه کنید.

• نصب در خطوط پالایشگاهی و پتروشیمی‌ها

در صنایع پالایشگاهی و پتروشیمی‌ها انواع سیالات خورنده، گاز ترش با دماهای بسیار بالا حضور دارند که مدل‌های تخصصی شیرهای توپی کیتز دقیقاً برای چنین صنایعی طراحی شده‌اند. شیر توپی KITZ با بدنه CF و نشیمنگاه PEEK که گواهی NACE MR0175 را داشته باشد، بهترین پیشنهاد برای استفاده در خطوط پالایشگاهی و پتروشیمی است.

• طراحی خطوط بخار فوق داغ در نیروگاه‌ها

شیرهای توپی کیتز با نشیمنگاه فلزی (Metal Seated) گزینه ایده‌آل برای استفاده در خطوط بخار فوق داغ با دمای بالای ۵۰۰+ صنایع نیروگاهی است. البته برای بخش‌های سبک‌تر نیروگاهی مانند خطوط آب تغذیه و خنک‌کن‌ها می‌توانید از مدل‌های ارزان‌تر با نشیمنگاه تفلونی (PTFE) نیز استفاده کنید.

• سکوهای دریایی

برند کیتز با طراحی شیرهای توپی سه تکه با بدنه Duplex مدل‌های کاملاً تخصصی تاسیسات سکوهای دریایی برای مقابله با نمک دریا، رطوبت ۱۰۰ درصدی و فضای محدود را طراحی کرده است. شیرهای بدنه Duplex یا Super Duplex از نوع سه تکه مناسب نصب در سکوهای دریایی هستند. در این شیرها از پکینگ گرافیتی برای مقابله با نمک دریا و تحمل سیکل‌های کاری مکرر استفاده شده است و پوشش بدنه نیز از نوع مخصوص دریایی (Offshore Grade) است.

• طراحی خطوط ایستگاه‌های تقویت فشار گاز

شیرهای توپی کیتز کلاس ۹۰۰ با نشیمنگاه PEEK و پکینگ گرافیتی برای استفاده در ایستگاه‌های تقویت فشار گاز، تحمل لرزش دائمی کمپرسورها و سیکل‌های باز و بسته شدن مکرر مناسب هستند. شیرهای توپی کیتز با طراحی بدنه سه تکه، گوی Full Bore و گواهی API 607 (Fire Safe) برای استفاده در خطوط تقویت فشار را تهیه کنید.

• کنترل خطوط انتقال صنایع شیمیایی

کیتز برای طراحی فرایندها در صنایع شیمیایی و مقابله با انواع سیالات شدیداً اسیدی، کلر مایع و یا حلال‌ها شیرهای توپی با بدنه هاستلوی (Hostelloy) و یا بدنه مونل (Monel) را طراحی کرده است.

• تاسیسات ساختمان و سیستم‌های تهویه HVAC

از شیرهای توپی رزوه‌ای کیتز با بدنه فولاد کربنی در طراحی سیستم‌های گرمایشی و سرمایشی ساختمان‌ها استفاده می‌کنند. شیرهای توپی بدنه فولاد کربنی کیتز طول عمر بالا، قابلیت کارکرد مطمئن و قیمت اقتصادی دارند.

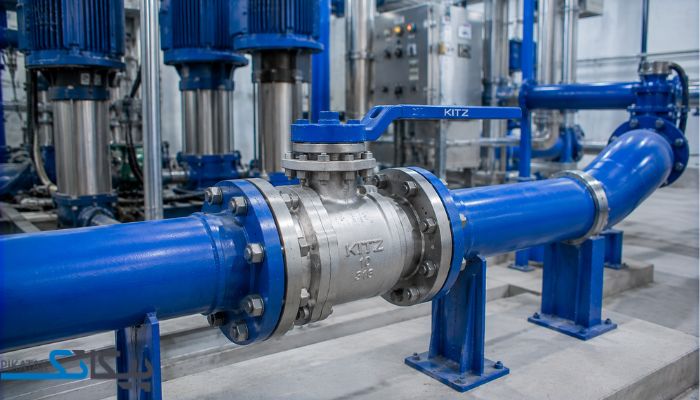

خرید شیر توپی کیتز

خرید شیر توپی کیتز را صرفاً براساس نام برند انجام ندهید. زیرا کیتز اورجینال با کیتز تقلبی بازار و حتی شیرهای کیتز ژاپنی با مدل‌های اصلی برند اما ساخت چین تفاوت‌های قابل توجهی دارند و لازم است از فروشگاه های معتبری نظیر پیکاتک اقدام به خرید شیر توپی کیتز بکنید. در لحظه خرید این شیرها باید نکته‌هایی مانند کشور سازنده، کلاس فشاری، نوع حفره گوی، متریال بدنه، جنس نشیمنگاه و تعداد تکه‌های بدنه را بررسی کنید. در عین حال لازم است تا شیر با گواهی تخصصی صنعت خود را تهیه نمایید.

بررسی کشور سازنده شیر توپی کیتز

برند کیتز (Kitz) کارخانه‌های مختلفی در ژاپن، تایلند، چین و ویتنام دارد. اگرچه همه این کارخانه‌ها تحت استانداردهای شرکت Kitz فعالیت می‌کنند، اما معمولاً شیرهای تولید شده در ژاپن کیفیت ساخت بهتری دارند. کشور سازنده روی پلاک شیر و در گواهی مبدا محصول (Certificate of Origin) ذکر شده است. همچنین اگر قصد استعلام قیمت دارید، حتماً کشور سازنده را صراحتاً قید کنید. از طرفی شیرهای فیک که به نام کیتز فروخته می‌شوند بازار را پر کرده‌اند و داستان این محصولات تقلبی به کلی متفاوت است.

تطبیق کلاس فشاری شیر با خط

در گام بعدی هنگام خرید شیر توپی کیتز حتماً کلاس فشاری آن را دقیقاً با کلاس فلنج خط تطبیق دهید. این تطبیق باید براساس فشار طراحی خط (Design Pressure) انجام شود، نه براساس فشار کاری نرمال. فشار طراحی خط را از روی نقشه P&ID، دیتاشیت خط یا پلاک فلنج موجود در محل پروژه بخوانید. بهتر است قبل از سفارش شیر حتماً از مهندس فرایند یا مهندس مشاور پروژه درباره کلاس فشاری خط استعلام بگیرید.

تطبیق متریال بدنه با ویژگی‌های سیال

در گام بعدی باید متریال بدنه شیر را دقیقاً با ترکیب شیمیایی سیال و شرایط محیطی تطبیق دهید. یک انتخاب اشتباه در این مرحله می‌تواند شیر را ظرف چند ماه مستهلک کرده و حتی نشتی قابل توجهی رخ دهد.

• شیر توپی کیتز با بدنه فولاد کربن برای نفت و گاز شیرین، آب فرآیندی غیر خورنده و هوای فشرده مناسب است.
• از شیر توپی KITZ با بدنه استیل برای سیالات حاوی ترکیبات خورنده مانند کلریدها، اسیدها و یا گاز ترش استفاده کنید.
• در مواجهه با آب دریا خصوصا پروژه‌های سکوی دریایی، شیر با بدنه Duplex را انتخاب کنید.
• برای خطوط اسید سولفوریک، اسید کلریدریک و گاز کلر مرطوب شیر با بدنه هاستلوی مناسب است.

انتخاب نشیمنگاه براساس دما و سیکل کاری

کیتز برای هر نوع سیال صنعتی و تاسیساتی در هر رنج دمایی، شیر توپی مناسب و تخصصی را تولید می‌کند. نکته کلیدی بررسی درست نشیمنگاه شیرها براساس دما و سیکل کاری است. شیرهای توپی کیتز با نشیمنگاه تفلونی (PTFE) برای دماهای زیر ۲۰۰ درجه و یا سیکل‌های کم کار مناسب هستند. برای سیکل‌های کاری بالا و یا دماهای بیشتر تا ۲۵۰ درجه مدل‌ها با نشیمنگاه PEEK را تهیه کنید. مدل‌های طراحی شده با نشیمنگاه فلزی (Metal Seated) نیز برای بخار فوق داغ مناسب هستند.

تعداد تکه‌های شیر را براساس تعمیرپذیری انتخاب کنید

تعداد تکه‌های شیر یک انتخاب سلیقه‌ای یا آپشن اضافی نیست. بلکه با هدف تعمیرپذیری ساده روی خط طراحی می‌شوند. بنابراین بهتر است تعداد تکه‌های شیر توپی کیتز را با توجه به شرایط فرایند و نیاز به تعمیر فوری خط انتخاب کنید.

بررسی گواهی‌های مورد نیاز پروژه

برند کیتز کاملاً هوشمندانه و البته هدفمند محصولات خود را با انواع گواهینامه‌های حفاظتی و ایمنی تولید می‌کند و این شما هستید که باید محصول با گواهی مورد نیاز پروژه را تهیه کنید.

قیمت شیر توپی کیتز

قیمت انواع شیر توپی کیتز کاملاً تحت تاثیر پارامترهایی مانند کلاس فشاری، سایز، نوع طراحی حفره گوی، تعداد تکه‌های بدنه، متریال بدنه، نشیمنگاه و گواهینامه‌ها است. جزئیاتی مانند:

• افزایش کلاس فشار باعث گرانتر شدن شیر توپی کیتز می‌شود.
• افزایش سایز از دو اینچ به بالاتر قیمت شیر توپی کیتز را چند برابر می‌کند.
• شیرهای توپی کیتز با گوی Full Bore گران‌تر از Reduced Bore هم‌سایز خود هستند.
• بدنه فولاد کربنی از همه ارزان‌تر است. استیل ۳۱۶ تا ۳۰ درصد گرانتر از بدنه فولاد کربنی عرضه می‌شود. بدنه‌های Duplex، Hastelloy و Monel نیز به ترتیب گران‌ترین متریال‌ها هستند.
• تعداد تکه‌های بدنه تاثیر مستقیم بر قیمت نهایی می‌گذارد. شیرهای توپی یکپارچه کیتز از همه ارزان‌تر و مدل‌های سه تکه گران‌ترین مدل‌ها هستند.
• کشور سازنده که کارخانه کیتز در آنجا فعال است نیز تاثیرگذار است. مدل‌های ساخته شده در کارخانه ژاپنی معمولاً تا ۳۰ درصد گرانتر از مدل‌های ساخته شده در کارخانه چینی یا تایلندی هستند.

شیر توپی کیتز اگر درست انتخاب شود، برای سال‌های متوالی با کیفیت مهندسی ژاپن کار می‌کند. مشکل زمانی است که در انتخاب پارامترهای فنی این شیرها و مطابقت با شرایط پروژه اشتباه کنید. در این‌باره می‌توانید با تیم کارشناسان فروش پیکاتک تماس گرفته و در هر مرحله از تحلیل فنی و انتخاب مدل‌ها مطابق دیتاشیت پروژه مشاوره شوید.

سوالات متداول

• اگر فروشنده مدعی است که محصول ساخت ژاپن است، چگونه اصالت شیر و تولید در کارخانجات مختلف برند کیتز را بررسی کنیم؟

تنها از طریق بررسی گواهی مبدا می‌توانید اصالت و کشور سازنده شیر را ارزیابی کنید.

• برای خط بخار 180 درجه شیر توپی کیتز با رزوه داخلی بخریم یا رزوه خارجی؟

شیر توپی با رزوه خارجی تهیه کنید. زیرا رزوه داخلی در مواجه با بخار داغ خورده می‌شود.

• آیا شیر توپی کیتز با بدنه و گوی فولاد کربنی برای آب با املاح بالا مناسب است؟

شیرهای کیتز با بدنه های فولاد کربنی و پوشش اپوکسی برای آب با املاح معمولی کافی است. اما اگر املاح خورنده است، از شیرهای بدنه استیل کیتز استفاده کنید.
