شیر صافی فاراب

شیر صافی فاراب چیست؟



شیر صافی فاراب (FARAB Strainer Valve) از جمله شیرآلات چدنی باکیفیت تولید داخل است که به‌منظور حذف ذرات معلق و جلوگیری از آسیب به تجهیزات حساس نظیر پمپ‌ ها، مبدل‌ های حرارتی، بویلرها و سایر واحدهای صنعتی مورد استفاده قرار می‌ گیرد. این نوع شیر صافی با طراحی دقیق و متریال مقاوم، کارایی بالایی در تأمین جریان سیال تمیز و عاری از ذرات جامد ارائه می‌ دهد.

شیر صافی‌های فاراب معمولاً با اتصال فلنجی استاندارد در سایزهای 50 تا 350 میلی‌ متر تولید شده و توان تحمل فشار کاری PN 16 یا PN 25 را دارند. بدنه این شیر صافی از چدن باکیفیت ساخته شده و توری داخلی آن بسته به نوع کاربرد، از نظر جنس، اندازه سوراخ‌ ها و مش‌ بندی، متفاوت طراحی می‌ شود تا بهترین عملکرد فیلتراسیون حاصل شود.

در صنایع مختلف، اشکال متنوعی از شیر صافی به کار می‌ رود که رایج‌ ترین آنها مدل Y شکل است. این نوع طراحی امکان نصب در وضعیت افقی یا عمودی را فراهم می‌ کند و در بسیاری از خطوط لوله پیش از پمپ نصب می‌ شود تا از ورود ذرات درشت به پروانه یا اجزای داخلی پمپ جلوگیری نماید.





عملکرد این شیرها بر اساس وجود یک المنت توری یا مشبک فلزی در مسیر جریان سیال است. این توری با دقت بالا، ذرات معلق و ناخالصی‌ های موجود در جریان را به دام می‌ اندازد و بدین ترتیب از گرفتگی، کاهش راندمان و خرابی زودهنگام تجهیزات جلوگیری می‌ کند. طراحی ساختار داخلی شیر صافی فاراب به‌گونه‌ ای است که تمیزکاری و نگهداری آن به سادگی و با کمترین زمان ممکن انجام می‌ شود.

استانداردهای طراحی شیر صافی فاراب

  • وجه تا وجه: EN558 (series 1)
  • ماشین کاری وسوراخ کاری فلنج ھا: EN1092-2
  • تست و بازرسی: EN12266-1



انواع شیر صافی فاراب



شیر صافی های فاراب در انواع مختلفی بر اساس  مشخصات فنی نظیر سایز، متریال، فشار کاری و ... تولید می شوند که در ادامه به معرفی آنها می پردازیم:

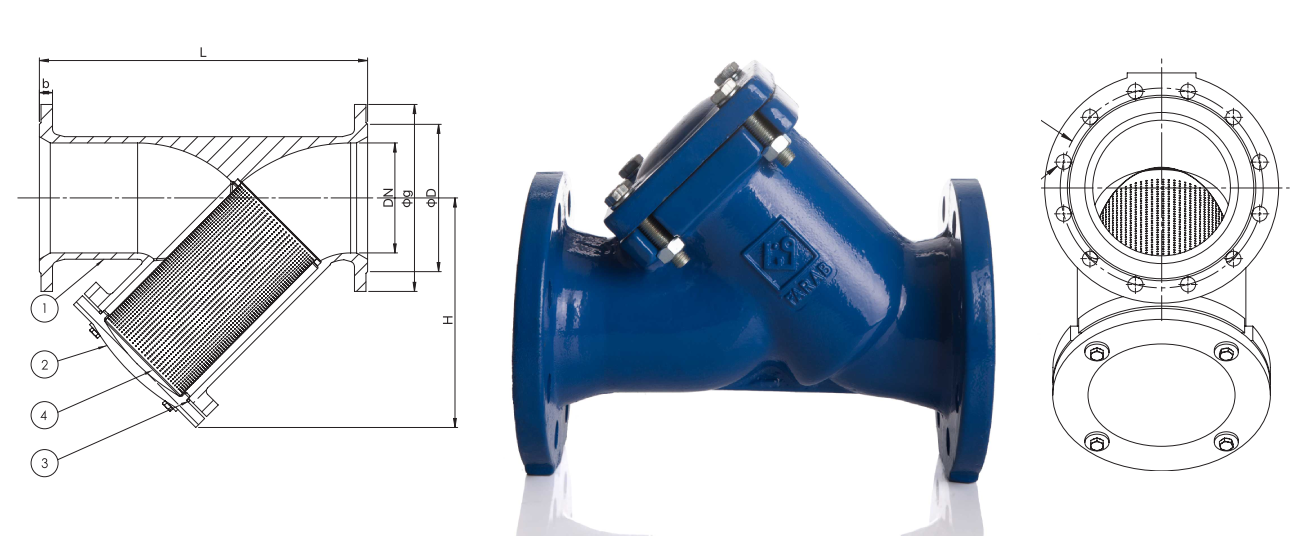

شیر صافی Y شکل فاراب مدل STR16

  • ماکزیمم دمای کاری 110 درجه سلسیوس
  • متریال بدنه GG25 / GGG50
  • متریال توری یا مش AlSI 304
  • سایز 50 تا 350 میلیمتر
  • فشار کاری PN 16 / 25 bar

شیر صافی فاراب

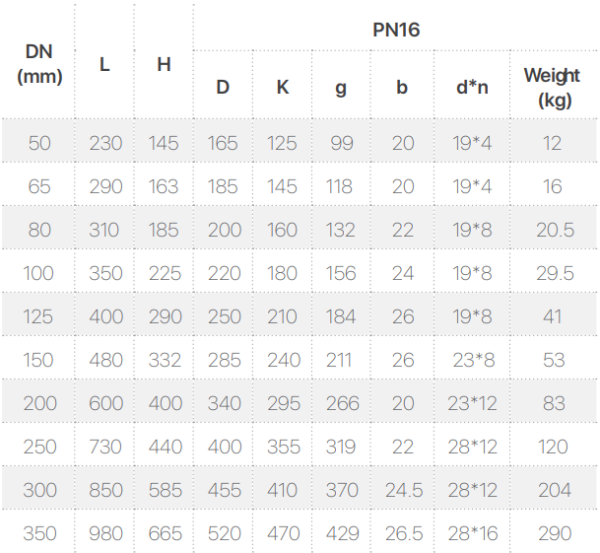

جدول مشخصات فنی شیر صافی فاراب مدل STR16



جدول مشخصات فنی شیر صافی فاراب مدل STR16

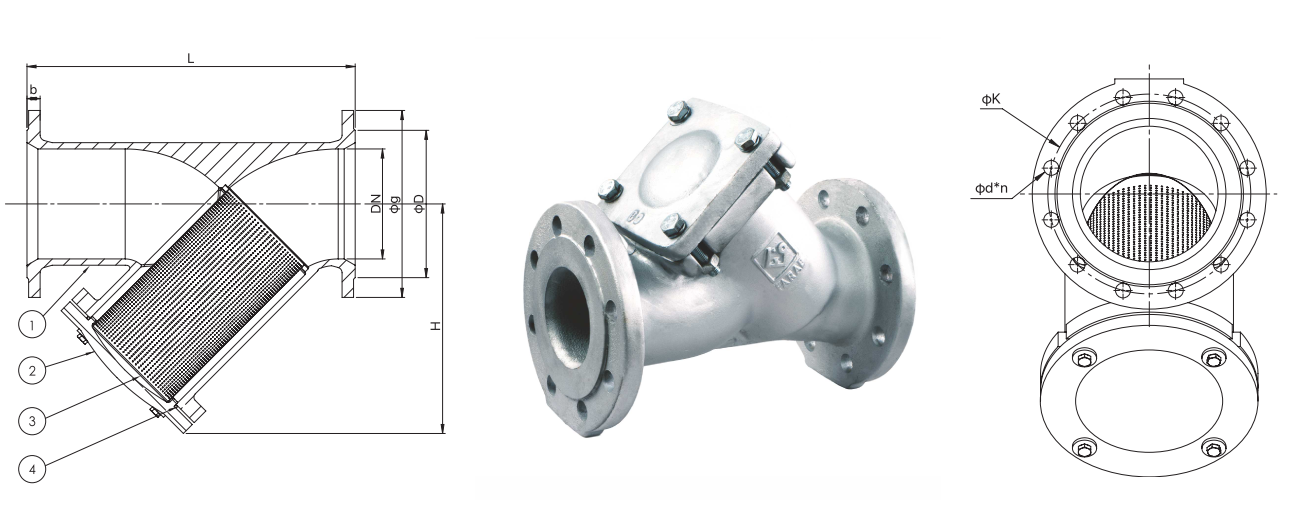

شیر صافی Y شکل مخصوص بخار فاراب مدل STS16

  • ماکزیمم دمای کاری 200 درجه سلسیوس
  • فشار کاری 16 بار
  • متریال بدنه GGG40
  • متریال توری یا مش AlSI 304
  • سایز 50 تا 350 میلی متر

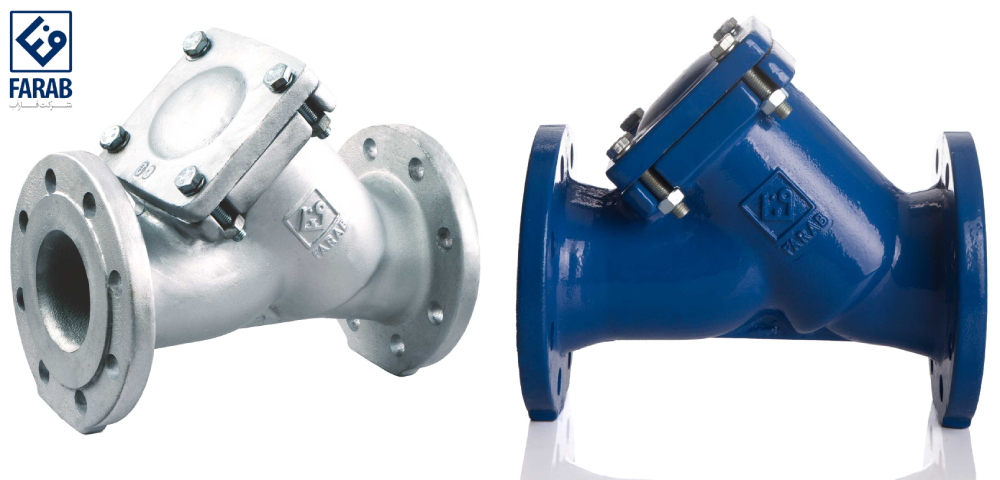

انواع شیر صافی فاراب



جدول مشخصات فنی شیر صافی فاراب مدل STS16



جدول مشخصات فنی شیر صافی فاراب مدل STS16



مزایای شیر صافی فاراب



شیر صافی‌ های فاراب با طراحی و متریال باکیفیت، مزایای متعددی را ارائه می دهند. این مزایا شامل موارد زیر است:

  • جلوگیری از ورود ذرات معلق و آلودگی‌ ها: فیلتر داخلی این شیرها به‌گونه‌ای طراحی شده که تمامی ذرات ناخالصی، زنگ‌ زدگی، شن و ماسه و سایر آلودگی‌ ها را قبل از ورود به سیستم به دام می‌ اندازد. این ویژگی مانع از انسداد مسیر جریان و آسیب مکانیکی به تجهیزات حساس مانند پمپ‌ ها، مبدل‌های حرارتی و شیرآلات صنعتی می‌ شود.
  • کاهش چشمگیر هزینه‌ های تعمیر و نگهداری: با حذف ذرات مضر از جریان سیال، خطر خرابی و توقف ناگهانی تجهیزات به حداقل می‌ رسد. این امر باعث کاهش دفعات تعمیرات، حذف توقف‌ های ناخواسته خط تولید و در نتیجه صرفه‌ جویی قابل توجه در هزینه‌ های عملیاتی می‌ شود.
  • افزایش طول عمر تجهیزات: محافظت مداوم از پمپ‌ها، بویلرها، چیلرها، مبدل‌ های حرارتی و سایر تجهیزات گران‌ قیمت، عمر مفید این دستگاه‌ ها را افزایش داده و عملکرد پایدار آن‌ها را تضمین می‌ کند.
  • نصب و نگهداری آسان: طراحی ساده ولی کارآمد شیر صافی فاراب، باعث می‌ شود نصب، راه‌اندازی و حتی شستشوی صافی به‌ راحتی انجام شود. در زمان سرویس دوره‌ای نیز، باز کردن و تمیز کردن توری داخلی بدون نیاز به ابزارهای پیچیده انجام می‌ گیرد.
  • تنوع در طراحی: شیر صافی‌های فاراب در سایزهای متنوع، فشارهای کاری مختلف، جنس بدنه‌ های مقاوم و اتصال فلنجی موجود هستند. این تنوع امکان انتخاب مناسب‌ ترین مدل را برای انواع سیستم‌ های آب، بخار، حرارت، برودت و HVAC فراهم می‌ کند.
  • حفظ راندمان سیستم در طولانی‌ مدت: با جلوگیری از کاهش جریان و افت فشار ناشی از تجمع رسوبات، شیر صافی فاراب کمک می‌ کند تا سیستم همیشه با حداکثر راندمان و بهره‌وری کار کند.



کاربرد های شیر صافی فاراب



شیر صافی فاراب به‌ عنوان یکی از تجهیزات کلیدی در سیستم‌ های لوله‌کشی و انتقال سیالات، نقش مهمی در حذف ذرات معلق، جلوگیری از آسیب به تجهیزات حساس و افزایش طول عمر سیستم‌ ها ایفا می‌ کند. این محصول در صنایع و کاربردهای متنوعی مورد استفاده قرار می‌ گیرد، از جمله:



صنایع آب و فاضلاب

  • حذف شن، ماسه و ذرات معلق از جریان آب قبل از ورود به پمپ‌ ها و تجهیزات تصفیه
  • جلوگیری از گرفتگی و کاهش راندمان فیلترها و نازل‌ ها
  • افزایش طول عمر تجهیزات پمپاژ و خطوط انتقال



تأسیسات حرارتی و برودتی

  • محافظت از بویلرها، چیلرها و مبدل‌ های حرارتی در برابر ورود رسوبات و ذرات جامد
  • کمک به حفظ راندمان سیستم و کاهش هزینه‌ های تعمیرات و نگهداری
  • بهبود عملکرد و کاهش استهلاک تجهیزات گرمایشی و سرمایشی



سیستم‌ های تهویه مطبوع (HVAC)

  • جلوگیری از انسداد و آسیب به شیرآلات کنترلی و کویل‌ ها
  • افزایش بهره‌ وری سیستم‌های سرمایش و گرمایش مرکزی
  • اطمینان از گردش روان و بدون مشکل سیالات در مدارهای سرمایشی و گرمایشی



مزایای شیر صافی فاراب



سیستم‌ های بخار

  • استفاده در خطوط لوله بخار، دیگ‌ های بخار، مبدل‌های حرارتی و تله‌ های بخار
  • جلوگیری از ورود ذرات زنگ‌ زده یا رسوبات به تجهیزات حساس بخار
  • کاهش خوردگی، شکستگی و اثرات منفی ناشی از آلودگی سیال بخار



سیستم‌ های آب داغ و آب داغ فوق‌ اشباع

  • تضمین کیفیت جریان آب برای جلوگیری از انسداد مسیر و آسیب تجهیزات
  • جلوگیری از ورود ذرات و رسوبات به پمپ‌ها، شیرآلات و مبدل‌ ها
  • افزایش ایمنی و کارایی سیستم‌ های تأمین و توزیع آب داغ در صنایع و ساختمان‌ ها



قیمت شیر صافی فاراب



قیمت شیر صافی فاراب به مشخصات فنی، سایز، جنس بدنه و شرایط کاری آن بستگی دارد. به همین دلیل دو شیر صافی با ظاهر مشابه ممکن است از نظر قیمت تفاوت داشته باشند. مهم ترین عوامل موثر بر قیمت عبارت‌اند از:

سایز شیر صافی: هرچه سایز شیر بزرگ‌تر باشد، مقدار متریال مصرفی در بدنه و توری بیشتر می‌شود و معمولاً قیمت نیز افزایش پیدا می‌کند.

جنس بدنه: جنس بدنه یکی از عوامل اصلی تعیین‌کننده قیمت است. نوع آلیاژ، مقاومت در برابر خوردگی و استحکام مکانیکی بدنه می‌تواند روی قیمت نهایی محصول اثر بگذارد.

جنس توری صافی: کیفیت و جنس توری داخلی اهمیت زیادی دارد. توری‌های مقاوم‌تر در برابر خوردگی، فشار و ذرات ساینده معمولاً هزینه بیشتری دارند.

اندازه مش توری: ریز یا درشت بودن شبکه توری بر میزان فیلتراسیون و کاربرد شیر صافی تأثیر می‌گذارد. تفاوت در نوع و دقت توری می‌تواند قیمت محصول را تغییر دهد.

فشار کاری: شیر صافی باید متناسب با فشار خط انتخاب شود. مدل‌هایی که برای تحمل فشار بیشتر طراحی شده‌اند ممکن است به بدنه ضخیم‌تر و ساختار مقاوم‌تری نیاز داشته باشند.

دمای کاری: دمای سیال روی انتخاب جنس بدنه، توری و آب‌بندی تأثیر دارد. مدل‌های مناسب برای دماهای بالاتر ممکن است قیمت بیشتری داشته باشند.

نوع سیال: آب، بخار، روغن و سایر سیالات شرایط یکسانی ندارند. در صورت خورنده یا خاص بودن سیال، ممکن است به متریال مقاوم‌تری نیاز باشد که روی قیمت تأثیر می‌گذارد.

نوع اتصال: اتصال فلنجی، ابعاد فلنج و نحوه سوراخ‌کاری می‌تواند بر هزینه ساخت و قیمت نهایی شیر صافی فاراب اثر بگذارد.

کلاس فشاری: کلاس فشاری شیر مشخص می‌کند تجهیز برای چه محدوده‌ای از فشار طراحی شده است. تغییر کلاس فشاری معمولاً با تغییر وزن، ضخامت و طراحی بدنه همراه است.

کیفیت آب‌بندی: نوع واشر، درپوش و ساختار آب‌بندی روی میزان نشتی و دوام شیر تأثیر دارد. استفاده از آب‌بندی مناسب‌تر می‌تواند قیمت را افزایش دهد.

وزن و ضخامت بدنه: هرچه بدنه ضخیم‌تر و سنگین‌تر باشد، میزان متریال مصرفی بیشتر است و این موضوع می‌تواند قیمت محصول را افزایش دهد.

استانداردهای ساخت و آزمون: رعایت استانداردهای مربوط به طراحی، ابعاد، فشار و آزمون کیفیت می‌تواند بر هزینه تولید و قیمت نهایی تأثیر داشته باشد.

شرایط تأمین و موجودی: موجود بودن سایز موردنظر، حجم سفارش و شرایط بازار نیز می‌توانند باعث تغییر قیمت شیر صافی فاراب شوند.

در نتیجه، برای استعلام دقیق قیمت بهتر است اطلاعاتی مانند سایز، فشار و دمای کاری، نوع سیال، جنس بدنه، نوع اتصال و مشخصات توری از ابتدا مشخص باشند. مقایسه قیمت فقط براساس سایز، معیار دقیقی برای انتخاب شیر صافی فاراب نیست.



خرید شیر صافی فاراب



در صورتی که قصد خرید شیر صافی فاراب با بهترین قیمت و کیفیت را دارید، پیکاتک یک فروشگاه اینترنتی تخصصی در حوزه ابزار دقیق، شیرآلات صنعتی و تجهیزات کنترلی است که با تکیه بر تجربه عملیاتی و همکاری مستقیم با معتبرترین برندهای داخلی و خارجی، توانسته جایگاه ویژه‌ای در بازار تجهیزات صنعتی ایران پیدا کند.

محصولات پیکاتک طیف گسترده‌ای از نیازهای پروژه‌های نفت، گاز، پتروشیمی، نیروگاهی، آب و فاضلاب و ساختمان را پوشش می‌ دهند. در این میان، شیرآلات برند نام‌ آشنای فاراب شامل شیر سوزنی، شیر پروانه‌ای، شیر صافی و سایر مدل‌ ها، بخش مهمی از سبد کالای فروشگاه را تشکیل می‌ دهند.

برای خرید شیر صافی فاراب در صورتی که می خواهید مدل، جنس و سایز متناسب با نیاز فنی پروژه خود را بیابید، پیکاتک با ارائه راهنمای کامل انتخاب، استعلام قیمت و ثبت سفارش آنلاین، همراه مطمئن شما خواهد بود. این فرآیند به‌گونه‌ای طراحی شده است که تجربه خرید شما ساده، سریع و تخصصی باشد.

برای اطمینان از انتخاب درست، می‌ توانید قبل از ثبت سفارش با کارشناسان فنی پیکاتک به شماره 88109770-021 تماس بگیرید. همچنین امکان ثبت درخواست مشاوره آنلاین در وب‌ سایت وجود دارد تا بر اساس شرایط کاری، فشار و سایز موردنیاز سیستم، بهترین مدل شیر صافی فاراب به شما پیشنهاد شود.





سوالات متداول





شیر صافی فاراب چگونه کار می‌ کند؟

شیر صافی فاراب با استفاده از یک المنت توری یا مشبک فلزی که در مسیر جریان سیال قرار دارد، ذرات معلق، رسوبات و ناخالصی‌های جامد را به دام می‌ اندازد و مانع از ورود آن‌ها به تجهیزات حساس سیستم مانند پمپ، مبدل حرارتی و بویلر می‌ شود.



حداکثر فشار کاری شیر صافی فاراب چقدر است؟

شیر صافی‌ های فاراب معمولاً در فشارهای کاری PN 16 و PN 25 تولید می‌ شوند که معادل تحمل فشار 16 یا 25 بار در دمای اسمی مشخص‌ شده توسط استاندارد تولید است.



آیا شیر صافی فاراب می‌ تواند در خطوط بخار استفاده شود؟

بله، مدل‌های مناسب شیر صافی فاراب قابلیت استفاده در سیستم‌های بخار، آب داغ و آب فوق‌ اشباع را دارند، به شرط انتخاب جنس بدنه و توری متناسب با دما و فشار بخار.



توری داخل شیر صافی فاراب از چه جنسی ساخته می‌ شود؟

بسته به نوع کاربرد، توری صافی می‌ تواند از استیل ضدزنگ (برای مقاومت در برابر خوردگی و دماهای بالا) یا فولاد ضدسایش ساخته شود. در برخی کاربردها، مش‌ بندی و اندازه سوراخ‌ها نیز مطابق نیاز مشتری سفارشی‌سازی می‌ گردد.



چه سایزهایی از شیر صافی فاراب موجود است؟

این شیرها در محدوده سایزی ۵۰ تا ۳۵۰ میلی‌متر تولید می‌شوند و مطابق قطر لوله و شرایط کاری سیستم انتخاب می‌ گردند.



دوره سرویس و تمیزکاری شیر صافی چگونه تعیین می‌ شود؟

بازه زمانی تمیزکاری به کیفیت سیال و میزان ذرات معلق بستگی دارد. در سیستم‌ هایی با آلودگی بالا، توصیه می‌ شود بازبینی دوره‌ای کوتاه‌مدت انجام شود تا از افت فشار و آسیب به تجهیزات جلوگیری گردد.
