شیر صافی چدنی

شیر صافی چدنی چیست؟



شیر صافی چدنی (Cast Iron Strainer) یکی از رایج‌ ترین انواع شیرهای صافی یا استرینر ست که وظیفه آن جداسازی ذرات معلق، ضایعات و آلودگی‌ های موجود در سیال پیش از ورود به تجهیزات حساس می‌ باشد. این نوع شیر صافی معمولاً در کاربردهایی با سیالات غیرخورنده و در محدوده فشار و دمای کم تا متوسط مورد استفاده قرار می‌ گیرد.

عملکرد صافی چدنی کاملاً مکانیکی است و به کمک یک المان توری یا مش (Screen) استوانه‌ ای، ذرات نامطلوب را از مسیر جریان جدا می‌ کند. این تجهیز قابلیت نصب در خطوط لوله افقی یا عمودی (جریان رو به پایین) را دارد و برای عملکرد بهینه، نیازمند شستشو و تمیزکاری منظم توری داخلی است.

از نظر اتصال، این شیر صافی در دو نوع رزوه‌ای و فلنجی و در کلاس‌های فشاری PN10، PN16، PN25 و PN40 تولید می‌ شود. همچنین بدنه آن بسته به شرایط کاری، از چدن خاکستری (Gray Cast Iron) یا چدن داکتیل (Ductile Iron) ساخته می‌ شود.





شیر صافی چدنی از نظر طراحی، دو مدل اصلی Y (Y-Strainer) و نوع سبدی (Basket Strainer) موجود  است که در میان آنها، مدل Y به دلیل شکل بدنه مشابه حرف Y انگلیسی، بیشترین کاربرد را دارد؛ زیرا ضمن کاهش افت فشار جریان، امکان جمع‌ آوری ذرات در محفظه توری را فراهم می‌ کند.

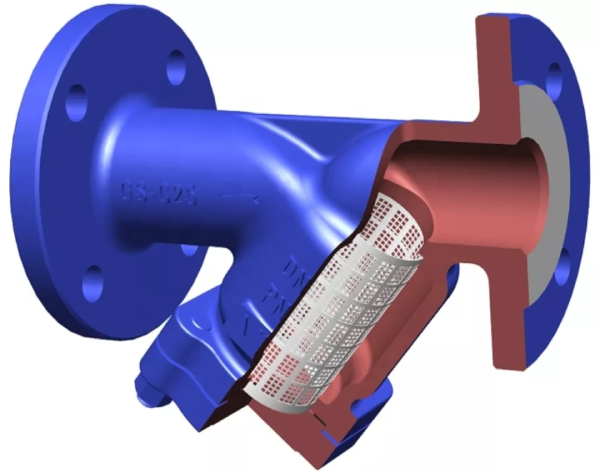

عملکرد شیر صافی چدنی چگونه است؟



عملکرد شیر صافی چدنی بر پایه یک مکانیزم ساده اما بسیار مؤثر در جداسازی ذرات ناخالص از جریان سیال شکل گرفته است. این تجهیز در مسیر لوله‌ کشی نصب می‌ شود و وقتی سیال وارد آن می‌ گردد، پیش از ادامه مسیر، از واحد فیلتر داخلی یا همان توری (Screen) عبور می‌ کند. توری با اندازه منافذ مشخص، ذرات معلق، رسوبات، براده‌ها و هرگونه آلودگی مکانیکی را متوقف می‌ کند و تنها سیال تمیز اجازه عبور پیدا می‌ کند.

در طول عملکرد، ذرات جمع‌ شده در محفظه صافی انباشته می‌ شوند و با گذشت زمان باعث افزایش افت فشار در سیستم می‌ گردند. به همین علت، لازم است توری به‌ طور دوره‌ای باز شده و تمیز شود تا کارایی دستگاه و جریان پایدار حفظ شود. این کار معمولاً به‌راحتی از طریق باز کردن درپوش دسترسی و خارج کردن توری انجام می‌ گیرد.

طراحی شیر صافی چدنی به‌ ویژه مدل Y-Strainer باعث می‌ شود مایع با کمترین انحراف یا افت فشار عبور کند. بخش زاویه‌ دار یا محفظه جانبی، محل تجمع ذرات است و مانع ورود آن‌ ها به سیستم‌ های حساس مانند پمپ‌ ها، توربین‌ ها یا شیرهای کنترل می‌ شود. این ویژگی ضمن حفاظت از تجهیزات، عمر آن‌ ها را افزایش داده و هزینه‌ های تعمیرات را به میزان قابل‌توجهی کاهش می‌ دهد.



عملکرد شیر صافی چدنی چگونه است؟



انواع شیر صافی چدنی



شیرهای صافی چدنی در انواع مختلفی بر اساس شکل ظاهری بدنه تولید می شوند:

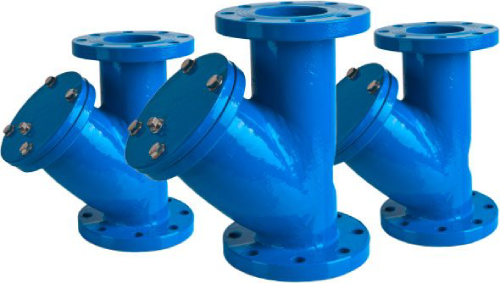

شیر صافی چدنی Y شکل (Y-Type Strainer)

این مدل رایج‌ ترین نوع شیر صافی چدنی است که بدنه آن شبیه حرف Y انگلیسی طراحی شده است. در این ساختار، مسیر جریان سیال به صورت مستقیم ادامه پیدا می‌ کند و یک انشعاب زاویه‌ دار در کنار آن وجود دارد که محل قرارگیری توری یا مش فیلتر است.

این طراحی باعث افت فشار کم، عبور راحت سیال و در عین حال جمع‌آوری مؤثر ذرات در شاخه جانبی می‌ شود. مدل Y معمولاً در سیستم‌ های لوله‌کشی با فشار و دمای متوسط و جریان مداوم استفاده می‌ شود و قابلیت نصب در حالت افقی و عمودی (با جریان رو به پایین) را دارد.



شیر صافی چدنی Y شکل (Y-Type Strainer)

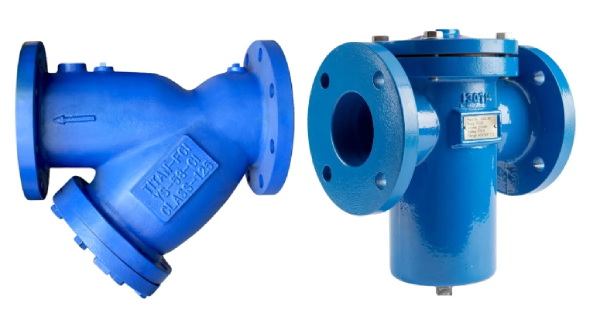

شیر صافی چدنی T شکل یا نوع سبدی (Basket Type Strainer)

شیر صافی Basket به دلیل طراحی بدنه‌ای شبیه حرف T یا یک محفظه قائم با دهانه بزرگ، به‌خصوص برای جریان‌های با دبی بالا مناسب است. در این مدل، المان فیلتراسیون به صورت یک سبد فلزی درون محفظه قرار دارد که سطح تماس زیادی با جریان ایجاد می‌ کند، بنابراین توانایی حذف ذرات حجیم‌ تر و میزان بیشتری از آلودگی‌ ها را دارد.

صافی سبدی بیشتر در خطوط لوله صنعتی بزرگ، سیستم‌ های آبرسانی، و فرآیندهایی که نیازمند فیلتراسیون سنگین هستند به کار می‌ رود. در این مدل، عملیات تخلیه و تمیزکاری سبد آسان است اما نسبت به مدل Y، فضای نصب بیشتری نیاز دارد.



مزایای استفاده از شیر صافی چدنی



  • حفاظت از پمپ‌ ها، شیرهای کنترلی و تجهیزات حساس در برابر ذرات معلق
  • افزایش عمر مفید تجهیزات و کاهش خرابی‌ ها
  • کاهش هزینه‌های تعمیر و نگهداری سیستم
  • افت فشار کم در مدل‌های Y-Strainer
  • تنوع در طراحی (Y و Basket) و اتصالات (رزوه‌ای و فلنجی)
  • مناسب برای نصب در حالت افقی یا عمودی (جریان رو به پایین)
  • بدنه مقاوم از چدن خاکستری یا داکتیل
  • تمیزکاری و سرویس آسان توری یا سبد داخلی



شیر صافی چدنی T شکل یا نوع سبدی (Basket Type Strainer)



کاربردهای شیر صافی چدنی



شیر صافی چدنی به دلیل ساختار محکم و عملکرد فیلتراسیون مؤثر، یکی از راهکارهای استاندارد برای حفاظت از تجهیزات مختلف در خطوط لوله صنعتی و تاسیسات است. در سیستم‌ های انتقال آب شهری و صنعتی، این صافی از ورود ذرات شن، ماسه و زنگ‌ زدگی لوله‌ ها به پمپ‌ ها و شیرآلات جلوگیری کرده و جریان تمیز و پایدار را تضمین می‌ کند. این ویژگی به‌ خصوص در شبکه‌ های بزرگ آبرسانی اهمیت زیادی دارد، زیرا از رسوب‌ گذاری و مسدود شدن مسیرها جلوگیری می‌ کند.

در صنایع بخار و سیستم‌ های HVAC، استفاده از شیر صافی چدنی باعث جلوگیری از ورود ذرات به مبدل‌ های حرارتی، تجهیزات کنترلی و توربین‌ ها می‌ شود. این امر علاوه بر افزایش بازده حرارتی، از آسیب‌ دیدگی پره‌ها یا سوپاپ‌ ها به علت ذرات معلق جلوگیری می‌ کند. به همین خاطر، بسیاری از سیستم‌ های سرمایش و گرمایش مرکزی پیش از تجهیزات حساس از صافی چدنی بهره می‌ برند.

همچنین در صنایع غذایی، شیمیایی و فرایندهای تولید دارو (به شرط عدم خورندگی سیال)، شیر صافی چدنی نقش حیاتی در حذف آلودگی‌ های مکانیکی ایفا می‌ کند. با وجود اینکه این صافی برای سیالات خورنده مناسب نیست، در بخش‌ هایی که انتقال مایعات تمیز و عاری از ذرات لازم باشد، انتخاب مقرون‌ به‌ صرفه و قابل‌ اعتمادی به شمار می‌ آید.



قیمت شیر صافی چدنی



قیمت شیر صافی چدنی به عواملی مانند سایز، فشار کاری، جنس بدنه، نوع توری و برند سازنده بستگی دارد. این تجهیز برای جداسازی ذرات معلق و ناخالصی‌ها از جریان سیال استفاده می‌شود و نقش مهمی در محافظت از پمپ‌ها، شیرآلات و سایر تجهیزات خطوط لوله دارد. به همین دلیل، هنگام بررسی قیمت شیر صافی چدنی باید علاوه بر هزینه خرید، به کیفیت ساخت و تناسب مشخصات آن با شرایط کاری سیستم نیز توجه کرد.

مهم‌ترین عوامل موثر بر قیمت شیر صافی چدنی عبارت‌اند از:

  • سایز شیر صافی: قطر اسمی شیر یکی از اصلی‌ترین عوامل تعیین‌کننده قیمت است. با افزایش سایز، ابعاد بدنه، وزن و مقدار مواد اولیه مصرفی بیشتر می‌شود و معمولاً قیمت محصول نیز افزایش پیدا می‌کند.
  • جنس بدنه: شیرهای صافی با بدنه چدن خاکستری یا چدن نشکن تولید می‌شوند. تفاوت در مقاومت مکانیکی، کیفیت ریخته‌گری و جنس بدنه می‌تواند باعث اختلاف قیمت این محصولات شود.
  • فشار کاری: کلاس فشاری شیر صافی، مانند فشار اسمی ۱۰ یا ۱۶ بار، بر طراحی بدنه و مشخصات فنی آن تأثیر دارد. مدل‌های مناسب برای فشارهای بالاتر ممکن است قیمت بیشتری داشته باشند.
  • جنس توری صافی: توری یکی از مهم‌ترین قطعات شیر صافی است که وظیفه جداسازی ذرات را بر عهده دارد. استفاده از توری فولاد زنگ‌نزن با کیفیت و مقاومت مناسب در برابر خوردگی می‌تواند بر قیمت محصول تأثیر بگذارد.
  • اندازه چشمه‌های توری: میزان ریز یا درشت بودن سوراخ‌های توری باید متناسب با نوع سیال و اندازه ذرات موجود در آن انتخاب شود. توری‌های دارای ساختار یا دقت ساخت متفاوت ممکن است قیمت یکسانی نداشته باشند.
  • نوع اتصال: شیر صافی چدنی معمولاً با اتصال فلنجی عرضه می‌شود. ابعاد فلنج، استاندارد اتصال و مشخصات موردنیاز برای نصب از عوامل مؤثر بر هزینه ساخت و قیمت نهایی هستند.
  • دمای کاری و نوع سیال: شیر صافی مورد استفاده در خطوط آب، تأسیسات گرمایشی یا سایر سیستم‌های صنعتی باید از نظر جنس بدنه، توری و آب‌بندی با شرایط سیال سازگار باشد. این تفاوت در مشخصات می‌تواند قیمت را تغییر دهد.
  • کیفیت ساخت و آب‌بندی: کیفیت ریخته‌گری بدنه، دقت ساخت درپوش، جنس واشر و آب‌بندی مناسب در جلوگیری از نشتی و افزایش دوام تجهیز اهمیت دارد و می‌تواند باعث اختلاف قیمت میان محصولات شود.
  • برند و شرکت سازنده: اعتبار برند، کیفیت مواد اولیه، استانداردهای تولید و خدمات پس از فروش از دیگر عوامل مؤثر بر قیمت شیر صافی چدنی هستند.



برای استعلام دقیق قیمت شیر صافی چدنی بهتر است اطلاعاتی مانند سایز، فشار کاری، جنس بدنه، مشخصات توری، نوع اتصال و برند موردنظر مشخص باشد. در پیکاتک می‌توانید برای اطلاع از قیمت روز، بررسی موجودی و انتخاب شیر صافی چدنی مناسب با کارشناسان فروش تماس بگیرید.

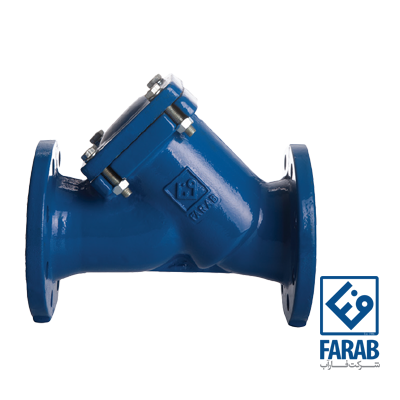

برندهای مطرح شیر صافی چدنی



خرید شیر صافی چدنی



برای خرید شیر صافی چدنی باید محصولی انتخاب کنید که از نظر سایز، فشار کاری، جنس بدنه و مشخصات توری با شرایط خط لوله مطابقت داشته باشد. شیر صافی چدنی با جداسازی ذرات معلق و ناخالصی‌های موجود در سیال، از ورود آن‌ها به تجهیزاتی مانند پمپ، شیر کنترل و سایر اجزای حساس سیستم جلوگیری می‌کند. انتخاب صحیح این شیر می‌تواند به کاهش خرابی تجهیزات و هزینه‌های نگهداری کمک کند.

هنگام خرید شیر صافی چدنی، توجه به سایز و نوع اتصال، فشار و دمای کاری، جنس بدنه، جنس و اندازه چشمه‌های توری و برند سازنده اهمیت زیادی دارد. همچنین باید نوع سیال و شرایط نصب بررسی شود تا شیر صافی انتخاب‌شده علاوه بر جداسازی مناسب ذرات، باعث افت فشار بیش از حد در مسیر جریان نشود.

در پیکاتک می‌توانید برای خرید شیر صافی چدنی از مشاوره فنی کارشناسان فروش استفاده کنید و مشخصات محصول موردنیاز خود را پیش از ثبت سفارش بررسی کنید. استعلام قیمت روز، بررسی موجودی، راهنمایی در انتخاب محصول متناسب با کاربرد و پیگیری سفارش از مزایای خرید شیر صافی چدنی از پیکاتک است.

برای استعلام فوری قیمت و خرید شیر صافی چدنی، همین حالا با پیکاتک تماس بگیرید. کارشناسان پیکاتک آماده‌اند مشخصات فنی موردنیاز شما را بررسی کنند و اطلاعات مربوط به قیمت، موجودی و شرایط تأمین محصول را در اختیارتان قرار دهند.



نکات مهم در انتخاب و خرید شیر صافی چدنی



در فرآیند انتخاب و خرید شیر صافی چدنی به نکات زیر توجه فرمایید:

  • برند سازنده: اعتبار و سابقه برند سازنده نقش مهمی در طول عمر، دقت عملکرد و اطمینان از کیفیت محصول دارد. برندهای معتبر معمولاً از مواد اولیه استاندارد، فرآیند تولید کنترل‌ شده و خدمات پس از فروش مناسب برخوردارند.
  • نوع طراحی صافی: شیر صافی‌ ها در دو طرح رایج Y شکل (Y-Strainer) و T شکل یا سبدی (Basket Strainer) تولید می‌ شوند.
  • نوع اتصال و سایز: شیرهای صافی چدنی با اتصالات رزوه‌ای برای سایزهای کوچک‌ تر و فلنجی برای سایزهای بزرگ‌ تر و فشارهای بالاتر عرضه می‌ شوند. سایز اتصال باید دقیقاً مطابق با قطر نامی لوله (DN) و استاندارد سیستم باشد تا از نشتی و افت فشار اضافی جلوگیری شود.
  • فشار کاری: میزان فشار قابل تحمل شیر صافی باید بر اساس فشار کاری سیستم انتخاب شود. معمولاً شیرهای صافی چدنی در رده‌ های PN10، PN16، PN25 و PN40 تولید می‌ شوند. انتخاب اشتباه می‌ تواند باعث خرابی یا نشت در شرایط فشار بالا شود.
  • جنس و سایز توری (مش): جنس توری معمولاً از استنلس استیل (Stainless Steel) ساخته می‌ شود تا مقاومت در برابر خوردگی و سایش داشته باشد. اندازه توری (Mesh Size) باید متناسب با اندازه ذرات معلق در سیال انتخاب شود؛ توری ریزتر، ذرات کوچک‌ تری را فیلتر می‌ کند اما ممکن است باعث افت فشار بیشتری شود.
  • موقعیت نصب: شیرهای صافی بستگی به مدل امکان نصب به صورت افقی و عمودی را دارند.





سوالات متداول



شیر صافی چدنی چیست و چه کاربردی دارد؟

شیر صافی چدنی یک تجهیز فیلترکننده است که داخل خط لوله نصب می‌ شود و با استفاده از یک توری فلزی، ذرات جامد و ناخالصی‌ های موجود در سیال را جدا می‌ کند. این قطعه برای حفاظت از پمپ‌ ها، شیرآلات کنترلی، تجهیزات اندازه‌گیری و مبدل‌های حرارتی استفاده می‌ شود.



آیا شیر صافی چدنی برای سیالات خورنده مناسب است؟

خیر، چدن در برابر سیالات خورنده مانند اسیدها، نمک‌ های قوی یا محلول‌ های شیمیایی تهاجمی مقاومت کمی دارد. در این شرایط بهتر است از شیر صافی استنلس استیل یا برنزی استفاده شود.



 چگونه می‌توان شیر صافی چدنی را تمیز یا سرویس کرد؟

با بازکردن درپوش یا فلنج دسترسی به توری، می‌ توان فیلتر را خارج کرده، تمیز نمود و مجدداً در محل نصب کرد. این کار باید در فواصل زمانی منظم بر اساس آلودگی سیال انجام شود.
