شیر پروانه ای ابرو

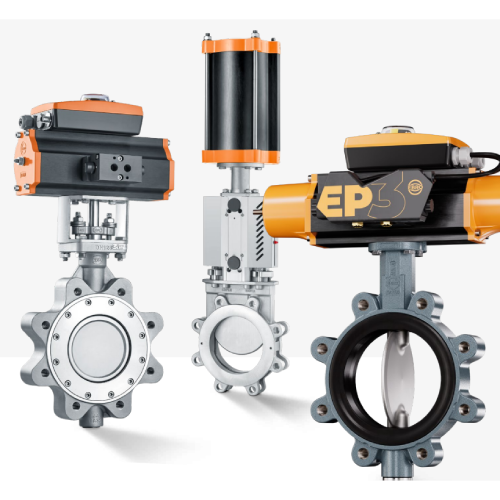

شیر پروانه‌ای ابرو (EBRO Butterfly Valve) یکی از محصولات شاخص و پرکاربرد برند معتبر آلمانی EBRO ARMATUREN است که به‌ منظور کنترل و قطع‌ و وصل جریان انواع سیالات در گستره وسیعی از صنایع، از جمله نفت و گاز، پتروشیمی، آب و فاضلاب، نیروگاه‌ ها و غیره طراحی و تولید می‌ شود.

در ساختار این نوع شیر، مجرابند یا دیسک به‌صورت چرخشی (Rotary) حول محور خود حرکت کرده و امکان باز یا بسته شدن کامل مسیر عبور سیال را فراهم می‌ کند. طراحی ویژه و ربع‌ گرد شیرهای پروانه‌ای ابرو موجب می‌ شود عملیات قطع و وصل جریان با سرعت بالا و کمترین افت فشار انجام گیرد. علاوه بر این، کیفیت ساخت کم‌ نظیر و فناوری روز آلمان، عمر طولانی، عملکرد پایدار و نگهداری آسان این شیرها را تضمین می‌ کند.

شرکت ابرو، با تکیه بر چندین دهه تجربه و نوآوری مداوم، انواع شیر پروانه‌ای را در مدل‌ های اکچویتور دستی (اهرمی و گیربکسی)، پنوماتیک و با تنوع گسترده نوع اتصال شامل فلنجی (Flange)، لاگ (Lug) و ویفری (Wafer) عرضه می‌ کند تا پاسخگوی نیازهای متنوع مهندسان و اپراتورهای صنایع باشد.

دفتر مرکزی EBRO ARMATUREN در شهر هاگن آلمان قرار دارد و این کمپانی به‌ عنوان یکی از پیشگامان جهانی در تولید شیرآلات صنعتی، سیستم‌ های اتوماسیون و اکچویتورها شناخته می‌ شود. گستره فعالیت بین‌ المللی این برند، متشکل از کارخانه‌های تولیدی، شرکت‌ های تابعه و شبکه وسیع نمایندگی‌ ها، موجب شده ابرو همواره در دسترس مشتریان سراسر جهان باشد. ترکیب تخصص فنی عالی و استانداردهای سختگیرانه کنترل کیفیت، این شرکت را به شریکی استراتژیک و قابل اعتماد در پروژه‌ های مهندسی تبدیل کرده است.

در این مقاله به‌ طور جامع به راهنمای خرید شیر پروانه‌ای ابرو پرداخته می‌ شود. شما با مشخصات فنی، ساختار داخلی، انواع مدل‌ ها، مزایا و ویژگی‌ های عملکردی این شیر صنعتی آشنا خواهید شد و همچنین نکات کلیدی برای انتخاب بهترین مدل متناسب با نیاز پروژه‌ تان را بررسی می‌ کنیم. هدف ما این است که با ارائه اطلاعات دقیق و کاربردی، انتخاب و خرید شیر پروانه‌ای مناسب از برند معتبر آلمانی ابرو برای شما آسان تر و سریع‌ تر شود.

مشخصات فنی شیر پروانه‌ای ابرو

• کشور سازنده: آلمان
• متریال بدنه: تفلون، استیل، فولادی، چدنی
• نوع اتصال: فلنجی، لاگ، ویفری
• نوع اکچویتور: دستی (اهرمی یا گیربکسی)، پنوماتیک
• کلاس فشاری: PN16, PN10 ,PN25
• جنس سیت: EPDM، NBR، PTFE
• سایز: DN 20 تا DN 2000

ساختار شیر پروانه‌ای ابرو

شیر پروانه‌ای ابرو از چند بخش اصلی تشکیل شده است که هر بخش نقش مهمی در عملکرد صحیح شیر ایفا می‌ کند:

• بدنه (Body): بدنه به‌ عنوان قسمت اصلی شیر  بوده و قطعات داخلی را در خود جای می‌ دهد. این بخش معمولاً از جنس چدن داکتیل، فولاد کربنی، یا استنلس استیل ساخته می‌ شود و در انواع اتصال‌ های Lug-Type، Wafer-Type یا Flanged طراحی می‌ گردد تا با استانداردهای صنعتی هماهنگ باشد.
• دیسک (Disc): دیسک همان عضو چرخان است که با چرخش، مسیر عبور سیال را باز یا مسدود می‌کند. جنس دیسک می‌ تواند از متریال مختلفی باشد که با توجه به نوع سیال و فشار کاری انتخاب می‌ شود.
• سیت (Seat): سیت یا نشیمنگاه، سطح آب‌ بندی بین دیسک و بدنه را تشکیل می‌ دهد و وظیفه جلوگیری از نشتی سیال را بر عهده دارد. این قسمت معمولاً از لاستیک‌های مقاوم (EPDM، NBR)، PTFE ساخته می‌ شود و باید در برابر سایش و دمای سیال مقاوم باشد.
• استم (Stem): استم یا محور انتقال حرکت، نیروی تولیدی توسط اکچویتور یا اهرم دستی را به دیسک منتقل می‌ کند. استم باید از متریال مقاوم در برابر گشتاور، خوردگی و خستگی ساخته شود (معمولاً استیل ضدزنگ یا استیل کربنی آبکاری‌ شده).
• اکچویتور (Actuator): این بخش نیروی لازم برای چرخاندن دیسک را فراهم می‌ کند و می‌ تواند در یکی از انواع دستی مانند اهرمی (Lever) برای سایزهای کوچک یا گیربکسی (Gearbox) برای سایزهای بزرگ‌ تر یا پنوماتیک باشد.

انواع شیر پروانه‌ای ابرو

شیرهای پروانه‌ ای ابرو در مدل‌ های گوناگون و با ترکیب‌ های مختلفی از متریال، نوع عملگر و شیوه اتصال تولید می‌ شوند تا پاسخگوی نیازهای متنوع صنایع باشند. مهم‌ ترین انواع این شیرها عبارت‌اند از:

• شیر پروانه‌ای اهرمی ابرو دستی و سبک با باز و بسته شدن سریع به کمک اهرم (Lever)، مناسب برای سایزهای کوچک

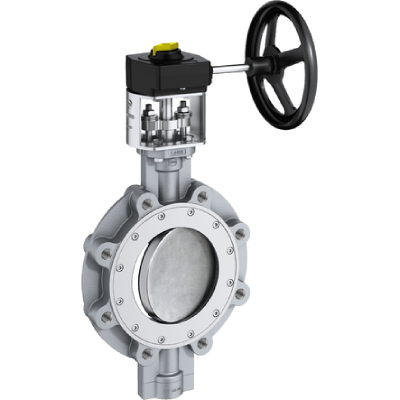

• شیر پروانه‌ای گیربکسی ابرو مجهز به Gearbox برای سهولت در کنترل جریان در سایزهای بزرگ‌ تر یا فشار بالاتر، با امکان قفل‌کردن موقعیت دیسک

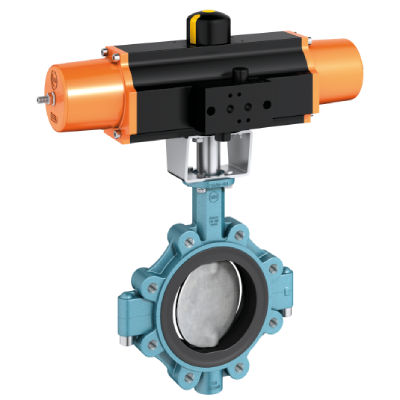

• شیر پروانه‌ای پنوماتیکی ابرو مجهز به اکچویتور پنوماتیکی جهت باز و بسته شدن سریع و اتوماسیون
• شیر پروانه‌ای استنلس استیل ابرو تمام قطعات فلزی از جنس AISI 304 یا 316، مقاوم در برابر زنگ‌ زدگی و خوردگی، مناسب برای صنایع غذایی، دارویی و شیمیایی
• شیر پروانه‌ای فولادی ابرو دارای بدنه ساخته‌ شده از فولاد کربنی (WCB) برای خطوط فشار بالا یا دماهای بالا
• شیر پروانه‌ای فلنجی ابرو با اتصال فلنجی مطابق استاندارد DIN، ANSI یا JIS، مناسب برای خطوطی که نیاز به استحکام مکانیکی بسیار بالا دارند.
• شیر پروانه‌ای لاگ ابرو به جای استفاده از پیچ و مهره برای اتصال به فلنج، از گیره‌ هایی (Lug) استفاده می‌ کنند که به فلنج‌ ها متصل می‌ شوند.

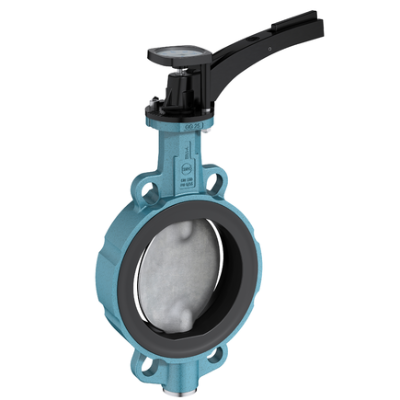

• شیر پروانه‌ای ویفری ابرو با طراحی فشرده برای نصب بین دو فلنج با پیچ‌ های کششی، مقرون‌ به‌ صرفه و مناسب برای فضاهای محدود

مزایای استفاده از شیر پروانه ای ابرو

• دارای انواع متریال، اتصالات و اکچویتور
• طراحی فشرده و وزن سبک
•  قابلیت قطع و وصل سریع جریان
• مقاومت مکانیکی و طول عمر بالا
• نصب و نگهداری آسان
• عملکرد در شرایط مختلف دما و فشار بالا

راهنمای انتخاب و خرید شیر پروانه‌ای ابرو

در فرآیند انتخاب و خرید شیر پروانه‌ای ابرو دقت به مشخصات فنی و شرایط کاری پروژه اهمیت بسیار زیادی دارد؛ چرا که انتخاب نادرست می‌ تواند موجب بروز مشکلاتی همچون کاهش راندمان سیستم، فشار اضافی بر پمپ‌ ها و حتی توقف خط تولید شود.

از مهم‌ ترین پارامترهایی که پیش از تهیه این شیر صنعتی باید بررسی شوند، سایز شیر (DN) متناسب با قطر لوله یا خط انتقال، نوع اتصال شامل فلنجی، ویفری (Wafer) یا لاگ (Lug)، نوع اکچویتور اعم از اهرمی، گیربکسی، پنوماتیک یا برقی و همچنین جنس بدنه (چدن نشکن، فولاد کربنی، فولاد ضدزنگ) و متریال آب‌ بندی مورد استفاده در نشیمنگاه است.

همچنین، توجه به کلاس فشاری متناسب با فشار کاری سیستم (مانند PN10، PN16 یا بالاتر) و ماکزیمم دمای کاری سیال اهمیت دارد. به‌طور کلی، انتخاب صحیح شیر پروانه‌ای ابرو بر اساس شرایط سیال، محیط نصب و استانداردهای مهندسی، نه‌ تنها عملکرد بهینه و ایمنی سیستم را تضمین می‌ کند، بلکه با کاهش استهلاک، هزینه‌ های تعمیر و نگهداری را نیز تا حد زیادی پایین می‌ آورد.

خرید شیر پروانه‌ای ابرو از فروشگاه آنلاین پیکاتک

خرید شیر پروانه‌ای ابرو (EBRO Butterfly Valve) از فروشگاه اینترنتی پیکاتک، یک انتخاب هوشمندانه برای تمام صنایع است که به‌دنبال کیفیت بی‌نقص، استانداردهای بین‌ المللی و تنوع بالا در شیرآلات صنعتی هستند. پیکاتک، به‌عنوان یکی از بزرگ‌ ترین مراکز تخصصی واردات و عرضه تجهیزات ابزار دقیق و پایپینگ در ایران، مجموعه کامل شیرهای پروانه‌ای ابرو را در مدل‌های ویفری (Wafer)، فلنجی، لاگ، گیربکسی، پنوماتیک و برقی با مشخصات فنی متنوع ارائه می‌ دهد تا نیاز تمامی پروژه‌ های صنعتی را پوشش دهد.

در کنار شیر پروانه‌ای، پیکاتک سبدی گسترده از شیرآلات صنعتی شامل شیر توپی (Ball Valve)، شیر گلوب (Globe Valve)، شیر دیافراگمی (Diaphragm Valve) و سایر تجهیزات خطوط لوله را از معتبرترین برندهای اروپایی و آسیایی تأمین می‌ کند. علاوه بر این، امکان تهیه اکچویتورهای برقی و پنوماتیک، پوزیشنرها، شیرهای برقی (Solenoid Valve) و انواع تجهیزات کنترلی و جانبی، این مجموعه را به یک تأمین‌ کننده یکپارچه و قابل اعتماد برای صنایع نفت، گاز، پتروشیمی، آب و فاضلاب و سایر بخش‌های صنعتی تبدیل کرده است.

برای انتخاب دقیق مدل مناسب شیر پروانه‌ای ابرو متناسب با نوع سیال، فشار کاری، دمای عملیاتی و جنس بدنه یا آب‌بندی مورد نظر، کارشناسان خبره پیکاتک آماده ارائه مشاوره تخصصی و رایگان هستند. با تماس به شماره  88109770-021 یا از طریق بخش استعلام قیمت آنلاین در وب‌ سایت، می‌ توانید آخرین قیمت‌ ها را مشاهده کرده و سفارش خود را در کوتاه‌ ترین زمان ثبت کنید.

سوالات متداول شیر پروانه ای EBRO

شیر پروانه‌ای ابرو چیست و چه کاربردی دارد؟

شیر پروانه‌ای EBRO یک نوع شیر ربع‌گرد (Quarter-Turn) است که با گردش 90 درجه‌ای دیسک، جریان سیال را کنترل یا قطع می‌ کند. به دلیل طراحی فشرده و عملکرد سریع، در صنایع آب، فاضلاب، نفت، گاز، غذایی و شیمیایی کاربرد دارد.

ساختار اصلی شیر پروانه‌ای EBRO از چه بخش‌ هایی تشکیل شده است؟

این شیر عموماً از بدنه، دیسک، سیت (Seat) و استم (Stem) تشکیل شده و در برخی مدل‌ها اکچویتور دستی، گیربکسی یا پنوماتیکی نیز به آن متصل می‌ شود.

چه انواع اتصال برای شیر پروانه‌ای ابرو موجود است؟

اتصالات رایج شامل ویفری (Wafer-Type)، لاگ (Lug-Type) و فلنجی (Flanged-Type) مطابق استانداردهای DIN، ANSI و JIS هستند.

تفاوت شیر پروانه‌ای ابرو گیربکسی و اهرمی چیست؟

مدل اهرمی برای سایز کوچک و کنترل سریع مناسب است، درحالی‌که مدل گیربکسی به اپراتور اجازه می‌دهد با نیروی کمتر، شیرهای بزرگ‌تر و فشار بالاتر را کنترل کند.

آیا شیرهای EBRO قابلیت اتوماسیون دارند؟

بله، این شیرها به راحتی با اکچویتورهای برقی یا پنوماتیکی و شیر برقی استاندارد NAMUR قابل اتوماسیون هستند.

متریال بدنه و دیسک در ابرو چه هستند؟

بسته به کاربرد، بدنه از چدن داکتیل، فولاد کربنی یا استنلس استیل ساخته می‌ شود و دیسک می‌ تواند از استیل ضدزنگ، آلومینیوم برنز یا پوشش‌ دار باشد.
