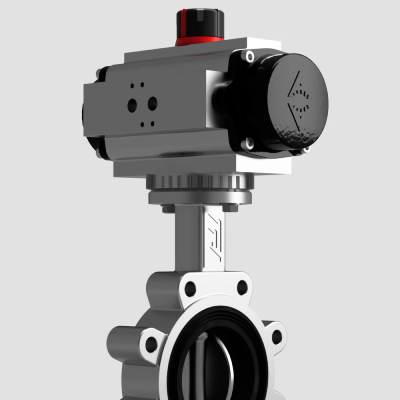

شیر پروانه ای استیل

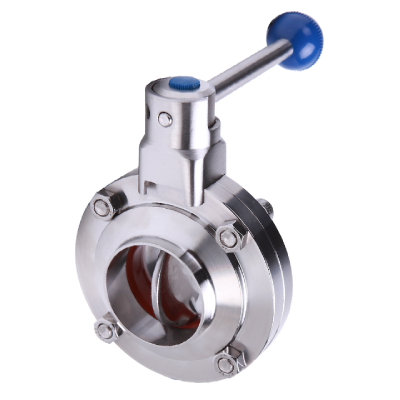

شیر پروانه‌ای استیل (Stainless Steel Butterfly Valve) یکی از مهم‌ ترین و پرکاربردترین شیرآلات در خطوط انتقال سیال محسوب می‌ شود. این ولو از فولاد ضدزنگ (استنلس استیل) 304 یا 316 تولید شده است که به دلیل خواص بی‌ نظیر آلیاژی، از جمله مقاومت فوق‌ العاده در برابر خوردگی، زنگ‌ زدگی و مواد شیمیایی به طور گسترده در صنایع نفت و گاز، پتروشیمی، آب و فاضلاب، صنایع غذایی، دارویی و بسیاری موارد دیگر مورد استفاده قرار می‌ گیرد.

ساختار اصلی شیر پروانه ای استیل شامل بدنه مستحکم، دیسک، استم و عملگر (دسته، گیربکس یا اکچویتور الکتریکی/پنوماتیکی) است. در شیر پروانه ای استیل دیسک حول محور استم می‌ چرخد و با حرکت زاویه‌ای 90 درجه، مسیر عبور سیال را کاملاً باز یا مسدود می‌ کند. ساختار جمع و جور، وزن کم و نصب آسان، از مزیت‌ های مهم شیرهای پروانه ای استیل نسبت به سایر شیرها هستند.

وجود این ویژگی‌ ها باعث شده است که شیرهای پروانه‌ای استیل به گزینه‌ای ایده‌آل برای کنترل سیالات خورنده، سیستم‌ های بهداشتی، خطوط آب گرم و سرد، صنایع فرآیندی، صنایع دارویی و غذایی، صنایع دریایی و تمامی خطوطی که به شیر قابل اطمینان و مقاوم در برابر خوردگی نیاز دارند، تبدیل گردد.

شیر پروانه‌ای استیل یکی از پرکاربردترین تجهیزات صنعتی برای کنترل یا قطع و وصل (On/Off) جریان سیالات مختلف در طیف وسیعی از صنایع فرآیندی است. در این مقاله، یک راهنمای جامع برای خرید شیر پروانه‌ای استیل ارائه می‌ دهیم و ضمن بررسی کامل مزایا، معایب و کاربردها، به نکات مهم و تخصصی در انتخاب این نوع شیرهای صنعتی اشاره خواهیم کرد؛ تا بتوانید با آگاهی کامل و با توجه به نیاز پروژه، بهترین گزینه را انتخاب نمایید.

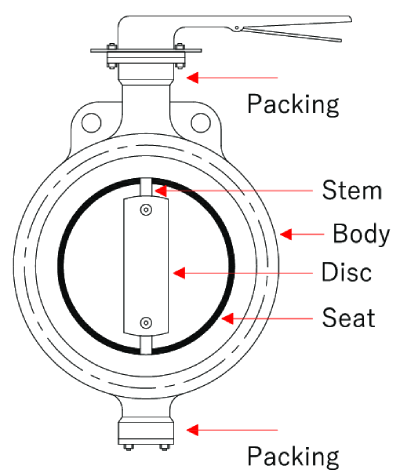

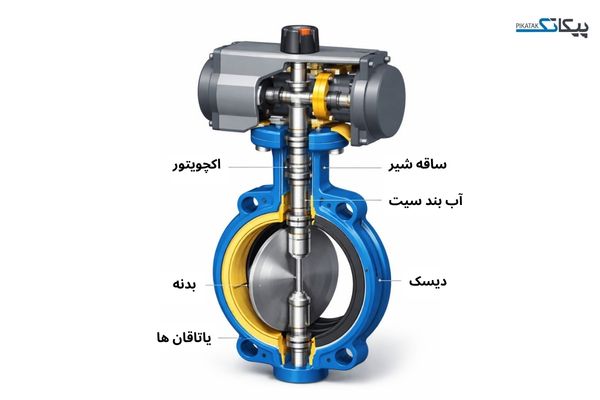

اجزای اصلی شیر پروانه ای استیل

شیر پروانه ای استیل از اجزای مختلفی تشکیل می شود که هر یک عملکرد متفاوتی دارند در ادامه اجزای اصلی معرفی می شوند:

• بدنه (Body): بخش اصلی شیر که محل قرارگیری سایر اجزا بوده و وظیفه تحمل فشار و حفاظت از قطعات داخلی را برعهده دارد. معمولا از استیل 304 یا 316 ساخته می‌ شود که تفاوتشان در درصد عناصر آلیاژی و مقاومت به خوردگی است. نوع اتصال بدنه می‌ تواند فلنجی، ویفری (Wafer)، لاگ (Lug) یا جوشی باشد.
• دیسک (Disc): قطعه‌ای دایره‌ای شکل که محور اصلی کنترل جریان است. با چرخش دیسک، مسیر سیال باز یا بسته می‌شود. جنس دیسک در این نوع شیرها از استیل ضدزنگ است تا مقاومت در برابر مواد خورنده و سایش بالاتر رود.
• نشیمنگاه (Seat): بسته به نوع سیال و استاندارد کاری، سیت می‌ تواند از جنس PTFE (تفلون)، EPDM، نیتریل و … یا حتی تمام استیل باشد. در کاربردهای بهداشتی معمولاً از PTFE استفاده می‌ شود.
• استم (Stem): میله‌ای که حرکت عملگر (دسته یا اکچویتور) را به دیسک شیر منتقل می‌ کند.
• عملگر (Actuator): می‌ تواند اهرمی (دستی)، گیربکسی (برای سایزهای بزرگ) یا پنوماتیکی/برقی باشد که کنترل اتوماتیک جریان را فراهم می‌ کند.

عملکرد شیر پروانه ای استیل چگونه است؟

در ساختار این شیر، یک دیسک دایره‌ای شکل (پروانه) به عنوان عنصر اصلی کنترل جریان وجود دارد. این دیسک روی شفت یا ساقه‌ای مرکزی نصب شده است که به کمک دسته، گیربکس یا اکچویتور (برقی یا پنوماتیکی) می‌ تواند حول محور خود بچرخد.

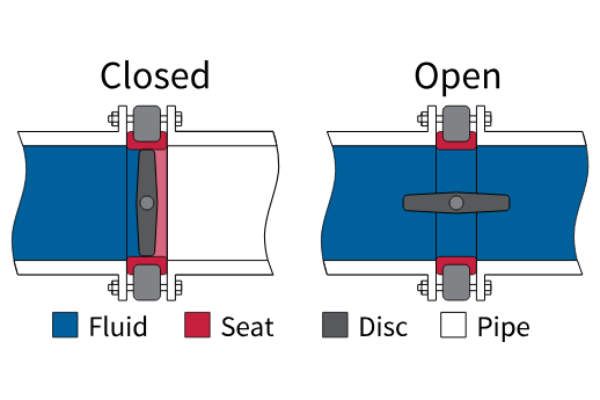

نکته مهم این است که قطر دیسک تقریباً برابر با قطر داخلی لوله در محل نصب است. این ویژگی باعث می‌ شود در حالت بسته، دیسک کاملاً به جداره آب‌بندهای ولو مماس شده و عبور هرگونه سیال را به طور کامل مسدود کند. در حالت کاملاً باز دیسک به‌ صورت موازی با جهت جریان سیال قرار می‌ گیرد. در این حالت، سیال با کمترین مقاومت و افت فشار از داخل ولو عبور می‌ کند.

اما در حالت کاملاً بسته دیسک پروانه‌ای عمود بر جریان سیال قرار می گیرد و با اتصال به آب‌ بندها (Seat/Seal) مانع عبور هرگونه سیال می‌ شود. این طراحی، نشتی شیر را به حداقل می‌ رساند و ایمنی سیستم را افزایش می‌ دهد.

همچنین با قرار دادن دیسک در زاویه‌ های مختلف بین حالت باز و بسته (معمولاً بین 0 تا 90 درجه) میتوان میزان دبی (Flow Rate) یا فشار عبوری سیال را کنترل و تنظیم کرد. البته باید توجه داشت که اکثر شیرهای پروانه‌ای عمدتاً برای قطع و وصل سریع (On/Off) استفاده می‌ شوند، اما برخی مدل‌ های خاص برای تنظیم دبی هم طراحی شده‌اند.

انواع شیر پروانه ای استیل بر اساس اتصال

شیر پروانه‌ای استیل بسته به شیوه نصب و اتصال به خطوط لوله، به چند نوع مختلف تقسیم می‌ شود. شناخت این انواع برای انتخاب صحیح شیر متناسب با کاربرد صنعتی و شرایط نصب بسیار اهمیت دارد. مهم‌ ترین مدل‌ های شیر پروانه‌ای استیل بر اساس نوع اتصال عبارتند از:

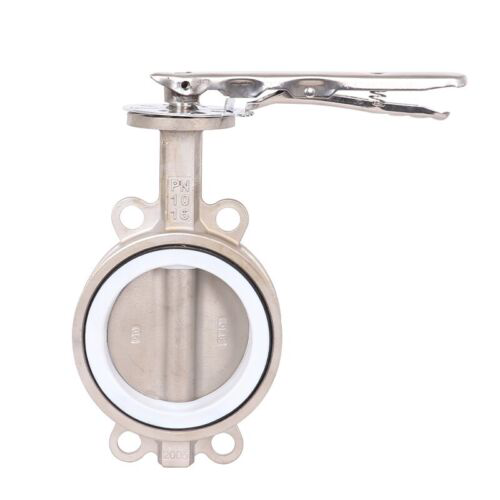

شیر پروانه‌ای استیل ویفری (Wafer Type)

این مدل بیشترین کاربرد را در صنایع مختلف دارد. شیر پروانه‌ای استیل ویفری به ‌گونه‌ ای طراحی شده که بین دو فلنج لوله قرار می‌ گیرد و با استفاده از پیچ و مهره، به فلنج‌ ها محکم می‌ شود. ویژگی مهم این نوع اتصال، سادگی نصب و صرفه‌ جویی در فضا است؛ زیرا نیازی به سوراخ‌ کاری خاص یا اتصالات پیچیده نیست.

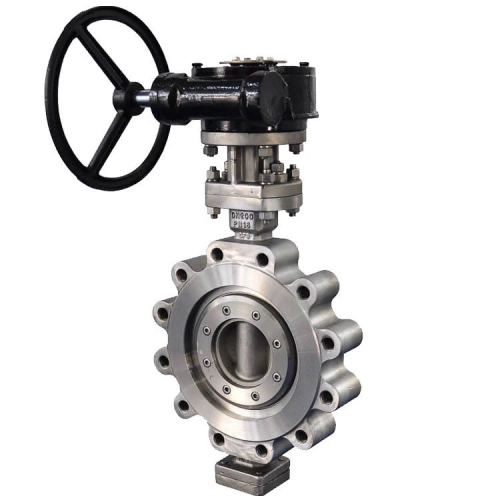

شیر پروانه‌ای استیل لاگ (Lug Type)

شیر پروانه‌ای استیل لاگ دارای برجستگی‌ هایی در بدنه است که به صورت سوراخ‌ دار (مانند گوشواره) طراحی شده‌اند. این سوراخ‌ ها قابلیت عبور پیچ و مهره را داشته و شیر می‌ تواند به‌صورت مستقل به یک یا هر دو سر لوله (فلنج) متصل شود.

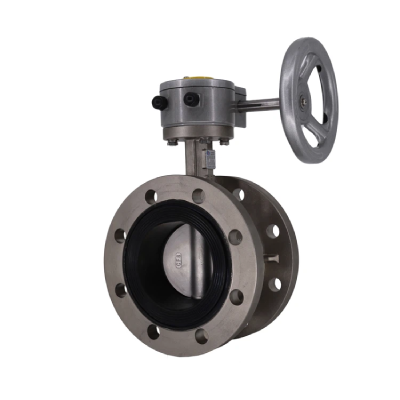

شیر پروانه‌ای استیل فلنجی (Flanged Type)

در این نوع، شیر پروانه‌ای دارای فلنج یکپارچه در دو سمت بدنه است و مستقیماً به فلنج‌ های لوله متصل می‌ شود. معمولاً برای سایزهای بزرگ‌ تر یا جایی که استحکام و آب‌ بندی بالاتری نیاز است، استفاده می‌ شود.

مشخصات فنی شیر پروانه ای استیل

• متریال دیسک: استیل 304 و 316
• سایز: تا سایزهای 72 اینچ
• اکچویتور: اهرمی/ گیربکسی/ پنوماتیکی
• نوع سیت: : متریال‌ هایی نظیر EPDM، PTFE، NBR یا ویتون (بسته به نوع سیال و دما)
• نوع اتصال: ویفری (Wafer)/ لاگ (Lug)/ فلنجی (Flanged)
• استاندارد فلنج: EN 1092-1, ANSI B16.5, JIS 10K
• استاندارد طراحی: API 609, EN 593

مزایای شیر پروانه‌ای استیل

شیر پروانه‌ای استیل به‌دلیل ویژگی‌ های ممتاز فنی و متریال سازگار خود، به یکی از اولویت‌های اصلی در صنایع داروسازی، غذا و نوشیدنی، صنایع شیمیایی، پتروشیمی و تصفیه آب تبدیل شده است. در ادامه، مهم‌ ترین مزیت‌ های این شیر صنعتی را به صورت کاربردی و فنی مرور می‌ کنیم:

• مقاومت فوق‌ العاده در برابر خوردگی: استیل ضد زنگ به‌ عنوان متریال اصلی این شیرها، بالاترین مقاومت ممکن را در برابر انواع خوردگی، زنگ‌ زدگی و اثرات مواد شیمیایی دارد. این ویژگی باعث می‌ شود شیر پروانه‌ای استیل انتخابی بی‌ نظیر برای محیط‌های خورنده، خطوط فرآیند مواد شیمیایی و حتی فضاهای دریایی باشد.
• استحکام و دوام بالا: وجود ترکیبات آلیاژی پیشرفته در استیل باعث می‌ شود این شیرها تحمل فشارهای کاری بالا، شوک‌ های مکانیکی و شرایط سخت فرآیندی را بدون تغییر شکل یا آسیب‌ دیدگی داشته باشند. این استحکام، عمر شیر و امنیت فرآیند را افزایش می‌ دهد.
• کاربرد گسترده: به واسطه سازگاری با سیالات متنوع (آب، بخار، اسیدها، روغن و غیره)، شیر پروانه‌ای استیل در انواع صنایع و خطوط انتقال قابل استفاده است و محدودیت کاربرد ندارد.
• طراحی جمع‌وجور و سبک: این نوع ولو به‌دلیل ابعاد کم‌جا و وزن پایین، نصب آسانی دارد و برای خطوطی که فضای نصب محدود است گزینه‌ای ایده‌آل محسوب می‌شود. طراحی سبک، همچنین هزینه‌های حمل و نقل و نیروی انسانی را نیز کاهش می‌دهد.
• عملکرد سریع و مطمئن: دیسک شیر پروانه‌ای تنها با یک چرخش 90 درجه‌ای کاملاً باز یا بسته می‌ شود، بنابراین، امکان کنترل سریع جریان سیال حتی در موارد ضروری یا بحرانی فراهم است.
• نگهداری آسان و هزینه پایین: ساختار ساده و تعداد کم قطعات متحرک در شیر پروانه‌ای استیل، نگهداری و تعمیرات آن را به حداکثر سهولت می‌ رساند. زمان توقف خطوط برای تعمیرات به حداقل کاهش یافته و هزینه‌های نگهداری کمتر خواهد بود.
• کنترل دقیق دبی: در مدل‌ هایی که به اکچویتور برقی یا پنوماتیک مجهز هستند، امکان تنظیم دبی سیال با دقت بالا و همچنین اتوماسیون فرآیند وجود دارد. این گزینه در صنعت مدرن یک مزیت کاربردی محسوب می‌ شود.
• راه حل مقرون به صرفه: به لحاظ هزینه خرید، نصب، نگهداری و عمر طولانی، استفاده از شیر پروانه‌ای استیل از لحاظ اقتصادی بسیار به‌صرفه است و بازگشت سرمایه مطمئنی برای کارخانه‌ ها و تاسیسات صنعتی خواهد داشت.
• تحمل دمای بالا: شیرهای پروانه‌ای استیل توانایی تحمل دماهای بالا را دارند و در خطوط سیالات داغ، بخار و فرآیندهای حرارتی عملکرد ایده‌ آل ارائه می‌ دهند.

کاربردهای شیر پروانه‌ای استیل

• صنایع دارویی و بهداشتی
• صنایع نفت، گاز و پتروشیمی
• صنایع غذایی و نوشیدنی
• تصویه آب و فاضلاب
• صنایع رنگ، رزین و مواد شیمیایی خاص
• سیستم‌های تاسیسات و HVAC

قیمت شیر پروانه‌ای استیل

قیمت شیر پروانه‌ای استیل بر اساس ترکیبی از پارامترهای فنی، کیفیت ساخت و استانداردهای محصول تعیین می‌ شود. انتخاب صحیح این شیر بر اساس کاربرد و شرایط پروژه نه تنها موجب بهینه شدن هزینه اولیه می‌ شود، بلکه هزینه‌ های جانبی تعمیرات و نگهداری را نیز در بلندمدت کاهش می‌ دهد. در ادامه، مهمترین عوامل تعیین‌ کننده قیمت شیر پروانه‌ای استیل عبارتنداز:

• برند و کشور سازنده
• سایز شیر (DN)
• گرید و کیفیت استیل (304 یا 316)
• نوع سیت (PTFE، EPDM و …)
• نوع اتصال (ویفری، لاگ، فلنجی) و سایز آن
• فشار و دمای کاری
• نوع عملگر (دستی، برقی، پنوماتیک، گیربکسی)
• دارا بودن تاییدیه‌های خاص (صنایع غذایی یا دارویی)

خرید شیر پروانه‌ای استیل از فروشگاه پیکاتک

پیکاتک یکی از تخصصی‌ترین و معتبرترین فروشگاه‌های آنلاین در حوزه تأمین و عرضه انواع تجهیزات ابزار دقیق و شیرآلات صنعتی در ایران است. این مجموعه با تکیه بر دانش فنی، تجربه چندین ساله و همکاری با برندهای مطرح داخلی و خارجی، تلاش می‌ کند بهترین راهکارها و محصولات را به صنایع مختلف کشور ارائه دهد.

اگر به دنبال خرید شیر پروانه‌ای استیل مطمئن با ضمانت اصالت کالا و مشاوره تخصصی هستید، فروشگاه آنلاین ابزار دقیق پیکاتک با تنوع گسترده برندها، پشتیبانی فنی رایگان و ارسال سریع، بهترین انتخاب برای شما است.

برای دریافت مشاوره تخصصی و انتخاب مدل مناسب شیر پروانه‌ای استیل متناسب با نوع سیال، فشار و دمای کاری، برند و متریال مورد نظر خود، کافی است با کارشناسان بخش فروش پیکاتک به شماره 88109770-021  تماس حاصل فرمایید.

مراحل سفارش شیر پروانه‌ای استیل از پیکاتک

• انتخاب محصول بر اساس مشخصات فنی: فیلتر و انتخاب براساس سایز، اتصال و جنس بدنه در سایت
• مشاوره رایگان فنی: کارشناسان پیکاتک پاسخگوی سوالات فنی شما هستند.
• ثبت سفارش و دریافت پیش‌فاکتور: ثبت آنلاین یا تلفنی سفارش و دریافت جزئیات قیمت
• پرداخت و ارسال سریع: امکان پرداخت متنوع و ارسال سریع و ایمن به سراسر کشور
• پشتیبانی پس از فروش: تضمین اصالت کالا، گارانتی و ارائه خدمات مشاوره‌ای بعد از خرید

سوال متداول شیر پروانه‌ای استیل

شیر پروانه‌ای استیل بیشتر در چه شرایطی نسبت به  متریال دیگر پیشنهاد می‌ شود؟

شیر پروانه‌ای استیل زمانی پیشنهاد می‌شود که سیال دارای خاصیت خورندگی (مواد شیمیایی، اسیدها، آب شور، بخار و …) باشد و یا الزامات بهداشتی، غذایی یا دارویی مطرح باشد. همچنین در شرایطی که به دوام بالا، مقاومت به خوردگی و عمر طولانی شیر نیاز است، استیل 304 یا 316 انتخاب اول مهندسین می‌ باشد.

تفاوت اصلی بین استیل 304 و 316 در شیر پروانه‌ای چیست؟

استیل 316 حاوی عنصر مولیبدن است و مقاومت بیشتری در مقابل خوردگی، به ویژه در محیط‌ های نمکی یا اسیدی دارد. برای مصارف صنایع غذایی، دارویی، نفت، گاز و پتروشیمی و خطوط آب شور معمولاً از استیل 316 استفاده می‌ شود، اما استیل 304 در سیالات بدون خاصیت خورندگی بالا کافی است.

چه نوع آب‌بندی (سیت) برای شیر پروانه‌ای استیل مناسب‌ تر است؟

این موضوع به نوع سیال و شرایط کاری بستگی دارد. برای سیالات شیمیایی، خورنده یا خطوط غذایی معمولاً از سیت PTFE (تفلون) یا EPDM استفاده می‌ شود؛ برای دماهای بالا از Viton و برای خطوط آب معمولاً EPDM توصیه می‌ شود.

شیر پروانه‌ای استیل بهتر است ویفری، لاگ یا فلنجی انتخاب شود؟

انتخاب نوع اتصال وابسته به شرایط شبکه و الزامات پروژه است. نوع ویفری (Wafer) اقتصادی‌ تر و سبک‌ تر است، اما برای قطع و وصل در خطوطی که جدا شدن قطعه موردنیاز است، نوع لاگ و برای ایمنی یا فشارهای بالاتر، فلنجی پیشنهاد می‌ شود.

چرا قیمت شیر پروانه‌ای استیل نسبت به انواع چدنی یا برنجی بالاتر است؟

علت اصلی، متریال استیل با آلیاژ بالا، مقاومت فوق‌ العاده در برابر خوردگی، عمر طولانی و قابلیت استفاده در محیط‌های خاص است. اما با توجه به هزینه پایین‌ تر نگهداری و دوام بیشتر، در بلندمدت مقرون ‌به‌ صرفه خواهد بود.

آیا شیر پروانه‌ای استیل دارای استاندارد یا تاییدیه خاص برای صنایع غذایی و دارویی است؟

بله، بسیاری از برندها شیرهای پروانه‌ای استیل با تاییدیه‌های بین‌ المللی مانند FDA (ایالات متحده)، CE (اروپا)، یا استانداردهای بهداشتی اروپا و آمریکا عرضه می‌ کنند تا قابل استفاده در صنایع غذایی و دارویی باشند.
