شیر پروانه ای میراب

شیر پروانه ای میراب چیست؟

شیر پروانه‌ ای میراب (Mirab Butterfly Valve) یکی از پرطرفدارترین و کاربردی‌ ترین شیرآلات صنعتی ایران است که توسط شرکت میراب با تکیه بر دانش فنی روز و استانداردهای جهانی تولید می‌ شود. این نوع شیر، به منظور قطع و وصل یا کنترل جریان انواع سیالات مانند آب، فاضلاب، سیالات شیمیایی ملایم و سایر مایعات و گازها در خطوط انتقال، تأسیسات و فرآیندهای صنعتی مختلف مورد استفاده قرار می‌ گیرد و پاسخگوی طیف وسیعی از نیازهای پروژه‌ای و صنعتی است.

میراب از سال 1358 ابتدا با نام فرمینکار و از 1363 به صورت رسمی با برند میراب فعالیت خود را آغاز کرد. این شرکت با بیش از 40 سال سابقه تولید، یکی از پیشگامان صنعت شیرآلات صنعتی و تجهیزات مرتبط در ایران و منطقه به حساب می‌ آید. میراب به پشتوانه تیمی متخصص، ماشین‌ آلات مدرن و خطوط تولید پیشرفته، همواره موفق به ارائه محصولاتی با کیفیت ممتاز و عملکرد پایدار شده و حضوری پررنگ در پروژه‌ های بزرگ داخلی و بین‌ المللی دارد.

شیر پروانه‌ای میراب، متناسب با دبی، فشار، نوع سیال و شرایط فرآیندی، در مدل و سایزهای متنوع عرضه می‌ شود. از نقاط قوت این شیرها می‌ توان به قابلیت نصب انواع عملگر (اعم از اهرمی، گیربکسی، پنوماتیک و برقی)، تنوع در محل نصب (افقی و عمودی)، و گوناگونی اتصالات (فلنجی، ویفری، لاگ و جوشی) اشاره کرد.

پادکست آشنایی با شیر پروانه ای میراب

افتخارات و استانداردهای میراب

میراب علاوه بر حضور گسترده در بازار داخلی، صادرات قابل توجهی به کشورهای منطقه و فراتر داشته و موفق به دریافت گواهینامه‌ های مهم کیفیت و مدیریت شده است. برخی از این دستاوردها عبارتند از:

• گواهی کیفیت محصول از کمپانی لویدز رجیستر انگلیس و DVGW آلمان
• گواهینامه‌ های IMS شامل ISO 9001:2015 (مدیریت کیفیت)، ISO 14001:2015 (مدیریت محیط زیست) و ISO 45001:2018 (ایمنی و بهداشت شغلی)
• گواهی‌ نامه Food Contact برای تماس با آب آشامیدنی و مواد غذایی
• گواهی IP65 و IP68 برای عملگر و گیربکس‌ ها
• گواهی تایید فرآیند ساخت محصولات فراساحل، ISO17025، 5S، ICS و سایر مستندات استاندارد

اجزای شیر فلکه پروانه ای میراب

شیر پروانه‌ای میراب یکی از تجهیزات کلیدی در صنایع آب، فاضلاب، صنایع نفت و گاز و کارخانجات مختلف است که با بهره‌ گیری از فناوری پیشرفته و کنترل کیفی دقیق، بازدهی و اطمینان عملیاتی بسیار بالایی را ارائه می‌ دهد. اجزای اصلی این شیر، عملکردی بی‌ نقص و طول عمر بالا را تضمین می‌ کنند:

• بدنه (Body): بدنه شیر پروانه‌ای میراب عمدتاً از متریال‌هایی مانند چدن داکتیل، چدن خاکستری، فولاد کربن استیل یا استنلس استیل تولید می‌شود. این تنوع متریالی باعث می‌شود شیر برای طیف بسیار وسیعی از کاربردها، از خطوط انتقال آب آشامیدنی گرفته تا خطوط فرآیندی صنایع نفت و گاز یا محیط‌های شیمیایی با خورندگی بالا، مناسب باشد.
• دیسک (Disc): دیسک شیر معمولاً از آلیاژهایی با مقاومت عالی در برابر خوردگی مانند استنلس استیل (AISI 304, 316)، آلومینیوم برنز یا فولاد است؛ در برخی مدل‌ها نیز از چدن با پوشش اپوکسی خاص استفاده می‌ شود. طراحی دیسک با ملاحظات هیدرودینامیکی انجام می‌ شود تا در وضعیت کاملاً باز، افت فشار سیال (Pressure Drop) به حداقل برسد و عبور جریان با راندمان بالا صورت گیرد.
• آب‌ بندی (Seat/Liner): آب‌ بندی مطمئن از عناصر حیاتی یک شیر است. در محصولات میراب، آب‌ بند از جنس EPDM (مناسب برای تماس با آب آشامیدنی)، NBR (مقاوم به هیدروکربن‌ ها، روغن‌ ها و گازها) و یا PTFE (برای محیط‌های اسیدی و دمای بالا) طراحی و استفاده می‌شود. این انتخاب هوشمندانه سبب دستیابی به نشتی صفر، عمر طولانی و مقاومت فرسایشی بالا شده است.
• استم (Stem/Shaft): استم یا شفت که دیسک را به عملگر شیر متصل می‌ کند، عمدتاً از فولاد ضد زنگ مستحکم یا فولاد با روکش کروم ساخته می‌ شود. این ترکیب سبب مقاومت مکانیکی بسیار بالا در برابر نیروهای ناشی از عملیات مداوم و همچنین محافظت در برابر زنگ‌ زدگی و خوردگی می‌ شود.
• عملگر (Actuator): عملگرهای متنوعی را میتوان بر روی شیر پروانه‌ای میراب نصب کرد؛ از انواع ساده دستی (فلکه‌ای) و گیربکسی برای کاربردهای عمومی تا عملگرهای پیشرفته پنوماتیک و برقی که امکان اتوماسیون کامل خطوط انتقال را به‌ وجود می‌ آورند.

عملکرد شیر پروانه میراب بر مبنای چرخش دیسک حول محور مرکزی داخل بدنه انجام می‌ شود. با چرخاندن دسته یا فعالسازی عملگر، شیر باز یا بسته شده و مسیر جریان سیال را تنظیم می‌ کند. حالت باز کامل با کمترین مانع برای عبور سیال و حالت بسته با آب‌ بندی کامل همراه است. این ساختار موجب سهولت نصب، سرعت بالای عملکرد، وزن نسبی کم‌ تر و هزینه نگهداری پایین‌ تر نسبت به سایر انواع شیرآلات صنعتی می‌ شود.

انواع شیر پروانه ای میراب

شرکت میراب طیف گسترده ای از شیرهای پروانه ای را با ویژگی ها و مشخصات فنی (سایز، نوع عملگر، نوع اتصال و ...) متفاوت ارائه می دهد:

شیر پروانه‌ای سنتریک BCF با عملگر پنوماتیک Scotch Yoke

شیر پروانه‌ای پنوماتیک سنتریک BCF با عملگر Scotch Yoke به عنوان یکی از محصولات تخصصی شرکت میراب، برای قطع و وصل جریان سیالات در شرایط عملیاتی ویژه طراحی شده است. این شیر با عملکرد دقیق و مکانیزم منحصربه‌ فرد خود، انتخابی مناسب برای صنایع آب و فاضلاب، نفت، پتروشیمی و سایر تأسیسات صنعتی به شمار می‌ آید.

عملکرد این شیر به گونه‌ای است که عمدتاً برای باز و بسته کردن جریان استفاده می‌ شود و کنترل سیال در شرایط خاص را به خوبی پوشش می‌ دهد. لاستیک آب‌ بندی با ساختار U شکل، درون بدنه و در هر دو طرف آن قرار گرفته و قابلیت تعویض دارد. این ویژگی موجب می‌شود آب‌بندی مطمئن و موثر از هر دو سمت پروانه ایجاد شود.

نکته مهم این که این نوع شیرها نیازی به استفاده از گسکت یا واشر آب‌بندی ندارند و افزودن چنین واشری می‌تواند عملکرد صحیح شیر را در فرایند باز و بسته کردن مختل کند.

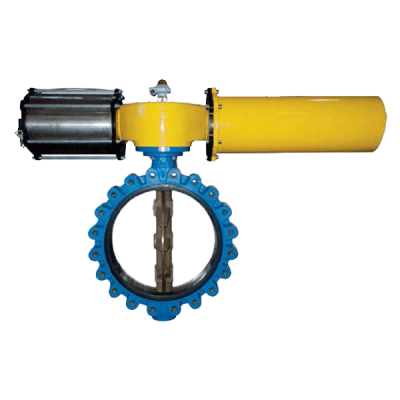

شیر پروانه ای لاگ BCL با عملگر پنوماتیک SCOTCH YOKE

شیر پروانه ای سنتریک بدنه باریک فلنجدار با عملگر برقی (BCF)

این شیر عمدتاً برای قطع و وصل جریان سیال مورد استفاده قرار می‌ گیرد و به کارگیری آن برای کنترل جریان تنها در شرایط خاص توصیه می‌ شود. لاستیک آب‌ بندی با طراحی U شکل درون بدنه و دو سمت آن قرار گرفته و به آسانی قابل تعویض است، به این ترتیب آب‌بندی کامل و مطمئنی از هر دو جهت پروانه ایجاد می‌کند.

این نوع شیر نیازی به واشر آب‌ بندی (گسکت) ندارد و افزودن واشر باعث اختلال در عملکرد صحیح باز و بسته شدن شیر خواهد شد. تمامی اجزای چدنی و فولادی این شیر با پوشش اپوکسی پودری آبی رنگ (با کد RAL 5015 یا RAL 5005) به روش الکترواستاتیکی و با ضخامت 250 میکرون پوشش داده می‌ شوند تا مقاومت مناسبی در برابر خوردگی و عوامل محیطی حاصل شود.

شیر ویفری با عملگر برقی ربع گرد (BCW)

این شیر ویفری به گونه‌ای طراحی شده است که نصب آن بین فلنج‌ هایی با سوراخ‌ کاری مطابق استاندارد ANSI CLASS #150 یا DIN EN 1092-1 و در سیستم‌ هایی با فشار کاری تا ۱۶ بار به سهولت انجام می‌ شود. در حالت باز، پروانه شیر دقیقاً در مرکز بدنه قرار می‌ گیرد و شرایط ایده‌ آلی برای عبور جریان با حداقل افت فشار فراهم می‌ شود.

با توجه به ساختار خاص و نوع طراحی، این شیرهای ویفری و لاگ سنتریک با لاستیک قابل تعویض، برای استفاده در لوله‌ های پلی‌ اتیلن و همچنین برای نصب روی فلنج‌ های فولادی تیپ ۰۱ و ۱۲ مطابق EN1092-1 و نیز فلنج‌ های استاندارد Slip-on و Lapped طبق ASME B16.5 مناسب نیستند.

لاستیک آب‌بندی با طراحی U شکل درون بدنه و در دو سمت آن قرار دارد و قابلیت تعویض آسان را داراست. این ساختار باعث آب‌بندی کامل و مطمئن از هر دو طرف پروانه می‌ شود. همچنین نیازی به استفاده از واشر آب‌ بندی (گسکت) وجود ندارد و افزودن واشر بین شیر و فلنج، عملکرد صحیح شیر را مختل خواهد کرد.

شیر پروانه ای فلنجدار گیربکسی مخصوص خطوط آب گرم (BEF)

شیرهای پروانه‌ای فلنج‌ دار با طراحی (Double Eccentric) ساخته می‌ شوند که این ویژگی موجب بهبود کارایی شیر در عملکرد و آب‌ بندی می‌ گردد. فرم پروانه به‌ گونه‌ای است که عبور سیال با کمترین مقاومت و افت فشار انجام می‌ شود. رینگ آب‌ بندی یکپارچه بوده و امکان آب‌ بندی کامل از هر دو سمت را فراهم می‌ کند. علاوه بر این، لاستیک آب‌بندی به‌ گونه‌ای طراحی شده که در وضعیت بسته بودن شیر به راحتی قابل تعویض و تنظیم است.

عملکرد شیر به این صورت است که با چرخش پروانه در جهت عقربه‌ های ساعت به میزان 90 درجه، مسیر جریان به طور کامل بسته می‌ شود. لاستیک آب‌ بندی به صورت استاندارد تا دمای 120درجه سانتی‌گراد از متریال EPDM و برای دماهای بالاتر تا 150 درجه سانتی‌گراد از EPDM ویژه تهیه و عرضه می‌ گردد.

شیر پروانه ای بدون فلنج انتهای خط اهرمی (لاگ) (BCL)

این شیر پروانه‌ای برای نصب بین فلنج‌ هایی که سوراخ‌ کاری آن‌ ها بر اساس استاندارد ANSI CLASS #150 یا DIN EN 1092-1 انجام شده و یا جهت نصب در انتهای خطوط لوله با فشار کاری تا 16بار ایده‌آل است. ساختار شیر به گونه‌ای طراحی شده که در وضعیت باز، پروانه کاملاً در مرکز بدنه قرار می‌ گیرد و شرایط عبور جریان با حداقل افت فشار را ایجاد می‌ کند.

به دلیل ویژگی‌های خاص طراحی، شیرهای ویفری و لاگ سنتریک با لاستیک قابل تعویض، برای نصب بر روی لوله‌ های پلی‌ اتیلن و فلنج‌های فولادی مطابق EN1092-1 تیپ ۰۱ (Plate flange for welding)، تیپ ۱۲ (Hubbed slip-on flange for welding) و همچنین فلنج‌ های استاندارد مدل Slip-on و Lapped طبق ASME B16.5 مناسب نیستند. لاستیک آب‌ بندی با فرم U داخل بدنه و در دو سمت آن قرار گرفته و قابلیت تعویض دارد، به همین دلیل آب‌ بندی کامل و مطمئنی از هر دو طرف پروانه فراهم می‌ کند.

کاربردهای شیر پروانه‌ای میراب

• صنایع آب و فاضلاب
• انتقال و توزیع آب شهری و روستایی
• نفت و گاز و پتروشیمی
• شبکه‌ های آبرسانی صنعتی
• صنایع شیمیایی
• صنایع فولاد، نیروگاهی، کشاورزی و عمرانی
• کاربردهای فایرباکس (سیستم‌های اطفاء حریق)
• سیستم‌ های HVAC و تهویه مطبوع

قیمت شیر پروانه ای میراب

قیمت شیر پروانه ای میراب به مشخصات فنی و شرایط کاری آن بستگی دارد و نمی‌توان برای تمام مدل‌ها قیمت یکسانی در نظر گرفت. عواملی مانند سایز شیر، فشار کاری، جنس قطعات و نوع تجهیزی که برای باز و بسته کردن شیر استفاده می‌شود، مستقیماً بر قیمت نهایی اثر می‌گذارند.

• سایز شیر: یکی از مهم‌ترین عوامل تعیین‌کننده قیمت است. با افزایش قطر اسمی شیر، ابعاد و میزان مواد مصرفی افزایش پیدا می‌کند و معمولاً قیمت نیز بالاتر می‌رود. میراب شیرهای پروانه‌ای را در سایزهای مختلف تولید می‌کند و محدوده سایز با توجه به نوع شیر متفاوت است.
• کلاس فشار کاری: شیرهایی که برای فشارهای بالاتر طراحی می‌شوند، به ساختار و اجزای مقاوم‌تری نیاز دارند. برای نمونه، شیرهای پروانه‌ای فلنجدار میراب در فشارهای ۶ تا ۶۳ بار عرضه می‌شوند.
• نوع شیر پروانه‌ای: نوع اتصال و ساختار شیر مانند ویفری، لاگ و فلنجدار روی قیمت تأثیر دارد. مشخصات فنی و محدوده کاربرد هرکدام نیز متفاوت است.
• جنس بدنه و دیسک: انتخاب جنس قطعات با توجه به فشار، دما و نوع سیال انجام می‌شود. میراب برای برخی شیرهای پروانه‌ای گزینه‌هایی مانند چدن داکتیل، فولاد ریختگی، فولاد زنگ‌نزن و آلیاژهای پایه مس را ارائه می‌کند که اختلاف قیمت آن‌ها می‌تواند قابل توجه باشد.
• جنس و نوع آب‌بندی: جنس سیت یا لاستیک آب‌بندی، به‌خصوص در کاربردهای دما بالا یا سیالات خاص، می‌تواند قیمت شیر را تغییر دهد. در محصولات میراب بسته به مدل و کاربرد از موادی مانند EPDM و NBR استفاده می‌شود.
• نوع عملگر یا مکانیزم فرمان: شیر پروانه‌ای می‌تواند به‌صورت اهرمی، با گیربکس یا همراه با عملگر برقی و پنوماتیکی انتخاب شود. اضافه شدن گیربکس یا عملگر، هزینه نهایی تجهیز را افزایش می‌دهد.
• دمای کاری و نوع سیال: برای انتقال آب، آب گرم، بخار، هوا یا سیالات مختلف، ممکن است جنس آب‌بندی و ساختار شیر متفاوت باشد؛ بنابراین شرایط واقعی فرایند یکی از عوامل مؤثر بر انتخاب مدل و قیمت است.
• استاندارد و الزامات فنی: استاندارد طراحی، نوع اتصال فلنجی، الزامات آزمون و مشخصات فنی موردنیاز پروژه می‌تواند روی قیمت نهایی تأثیر بگذارد. برخی شیرهای پروانه‌ای میراب مطابق استانداردهایی مانند DIN EN 593 و استانداردهای مربوط به اتصالات فلنجی تولید می‌شوند.
• شرایط تأمین و نوسان قیمت بازار: در بازار ایران، قیمت روز شیر پروانه ای میراب علاوه بر مشخصات فنی به شرایط تأمین، هزینه حمل، موجودی و نوسان نرخ ارز نیز وابسته است.

برای تعیین قیمت دقیق شیر پروانه ای میراب، بهتر است اطلاعاتی مانند سایز، فشار کاری، نوع اتصال، نوع سیال، دمای کاری، جنس بدنه و دیسک و نوع عملگر مشخص باشد. هرچه این مشخصات دقیق‌تر باشند، استعلام قیمت نیز دقیق‌تر خواهد بود.

خرید شیر پروانه ای میراب

برای خرید شیر پروانه ای میراب باید مشخصات شیر با شرایط کاری خط لوله و نوع سیال مطابقت داشته باشد. این شیر برای قطع و وصل جریان در سامانه‌های انتقال و مدیریت سیالات استفاده می‌شود و با توجه به شرایط پروژه، مشخصاتی مانند سایز، فشار کاری، جنس بدنه و دیسک و نوع عملکرد آن اهمیت پیدا می‌کند. میراب نیز شیرهای پروانه‌ای را در پیکربندی‌های مختلف و برای کاربردهایی مانند انتقال آب، فاضلاب، صنایع و نیروگاه‌ها تولید می‌کند.

پیش از خرید شیر پروانه ای میراب، بهتر است سایز خط، فشار کاری، نوع سیال، جنس بدنه و دیسک، نوع اتصال و نحوه باز و بسته شدن شیر مشخص شود. در برخی پیکربندی‌ها، شیر می‌تواند همراه با گیربکس یا عملگر برقی و پنوماتیکی انتخاب شود؛ بنابراین انتخاب مشخصات باید بر اساس نیاز واقعی سیستم انجام شود.

در پیکاتک می‌توانید برای خرید شیر پروانه ای میراب، مشخصات فنی موردنیاز پروژه را بررسی و برای استعلام قیمت روز، موجودی و شرایط تأمین با کارشناسان فروش در ارتباط باشید. مشاوره فنی پیش از خرید، بررسی مشخصات محصول، استعلام سریع و پیگیری سفارش از مزایای خرید این محصول از پیکاتک است.

برای استعلام فوری قیمت و خرید شیر پروانه ای میراب همین حالا با پیکاتک تماس بگیرید تا مشخصات موردنیاز شما بررسی و شرایط تأمین محصول اعلام شود.

نکات مهم در انتخاب شیر پروانه ای میراب

در زمان خرید شیر پروانه‌ای میراب برای پروژه صنعتی باید موارد زیر به دقت بررسی شود:

• سایز (DN) و فشار اسمی (PN) شیر مطابق با مشخصات خط
• جنس و پوشش بدنه، دیسک و محور بر اساس نوع و دمای سیال
• انتخاب آب‌بندی مناسب (EPDM, NBR, PTFE) بر اساس سیال، دما و فشار
• انتخاب عملگر (دستی، گیربکسی، پنوماتیکی یا برقی) و قابلیت قطع/وصل یا تنظیم تدریجی
• نوع اتصال ویفری، لاگ یا فلنج‌دار
• تطابق استاندارد و تاییدیه‌ها با الزامات پروژه

سوالات متداول شیر پروانه ای میراب

آیا شیر پروانه‌ای میراب قابلیت آب‌ بندی دوطرفه دارد و برای چه فشارهایی مناسب است؟

بله. شیر پروانه‌ای میراب با بهره‌گیری از لاستیک آب‌بند U شکل و طراحی ویژه، قابلیت آب‌بندی مطمئن از هر دو سمت پروانه را دارد و نیازی به گسکت جداگانه در محل نصب وجود ندارد. این ویژگی مقاومت در برابر نشتی (zero leakage) را حتی در فشارهای بالا (تا ۱۶ بار برای اغلب مدل‌ها) تضمین می‌کند.

چه عملگرهایی (اکچویتورها) بر روی شیر پروانه‌ای میراب قابل نصب است، و آیا امکان اتوماسیون کامل وجود دارد؟

شیر پروانه‌ای میراب قابلیت تجهیز به انواع عملگر دستی (فلکه‌ای و گیربکسی)، پنوماتیک، هیدرولیک و برقی را دارد.

آیا شیر پروانه‌ای میراب قابلیت نصب در حالات مختلف (عمودی، افقی، اریب) را دارد؟

بله. به دلیل طراحی جمع‌وجور و وزن کم، شیر پروانه‌ای میراب قابلیت نصب در هر سه حالت افقی، عمودی و مایل را دارد. این ویژگی سبب می‌شود این شیرها برای انواع کاربری خطوط انتقال آب، پمپ‌خانه‌ها و سیستم‌های صنعتی بسیار مناسب باشند.
