شیر پروانه ای چدنی ( Cast iron Butterfly valve )

شیر پروانه‌ای چدنی یکی از پرکاربردترین انواع شیرآلات صنعتی در خطوط انتقال سیالات است که با ساختار ساده، عملکرد سریع و قابلیت اطمینان بالا، انتخابی ایده‌آل برای کنترل جریان آب، هوا و سایر سیالات در سیستم‌های مختلف می‌باشد. بدنه چدنی این محصول علاوه بر مقاومت مکانیکی مناسب، استحکام و طول عمر بالایی را در محیط‌های مختلف صنعتی تضمین می‌کند. اگر به دنبال راهکاری مقرون‌به‌صرفه برای کنترل و قطع و وصل جریان در پروژه‌های خود هستید، شیر پروانه‌ای چدنی می‌تواند انتخابی مطمئن باشد.

در میان گستره وسیع شیرهای مورد استفاده در سیستم‌های لوله‌کشی، شیر پروانه‌ای به دلیل طراحی نسبتاً ساده، وزن کم، عملکرد سریع و قیمت مقرون به صرفه، جایگاه ویژه‌ای را به خود اختصاص داده است. حال، در نظر بگیرید که همین مزایا با استحکام و دوام متریال چدن ترکیب شود. در اینجاست که شیر پروانه ای چدنی به عنوان یک گزینه پرکاربرد و اقتصادی در بسیاری از صنایع و تاسیسات مطرح می‌گردد.

اگر شما نیز در پروژه‌های خود به دنبال یک شیر کنترلی مطمئن و با قیمت مناسب برای قطع و وصل یا تنظیم جریان سیالات هستید، شیر پروانه ای چدنی می‌تواند یک انتخاب هوشمندانه باشد. در این مقاله جامع، قصد داریم به بررسی دقیق و تخصصی بپردازیم. از معرفی کامل این نوع شیر، ویژگی‌های فنی، مزایا و معایب آن گرفته تا بررسی کاربردهای متنوع در صنایع مختلف، استانداردهای تولید، نکات مهم در انتخاب و نصب، و مقایسه آن با سایر انواع شیرهای پروانه‌ای، همه و همه در این نوشتار گنجانده شده است. هدف ما ارائه یک راهنمای کامل و کاربردی است تا شما بتوانید با آگاهی کامل، بهترین را برای نیازهای خود انتخاب نموده و از عملکرد مطمئن و اقتصادی آن بهره‌مند شوید.

معرفی شیر پروانه ای چدنی: ساختار، عملکرد و ویژگی‌های کلیدی

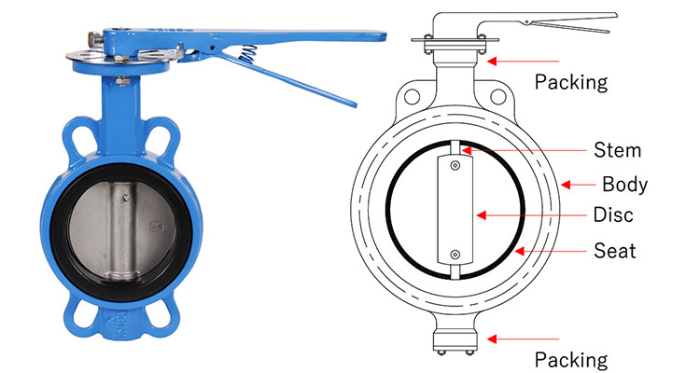

برای درک بهتر مزایا و کاربردهای شیر پروانه ای چدنی، ابتدا لازم است تا با ساختار کلی شیرهای پروانه‌ای و ویژگی‌های خاص نوع چدنی آن آشنا شویم. شیر پروانه‌ای از یک بدنه (Body)، یک دیسک دایره‌ای شکل (Disk) که حول یک محور (Stem) می‌چرخد، یک نشیمنگاه (Seat) برای آب‌بندی دیسک، و یک عملگر (Actuator) برای چرخاندن ساقه و دیسک تشکیل شده است. در نوع چدنی، بدنه و معمولاً دیسک شیر از جنس چدن ساخته می‌شوند.

• ساختار شیر پروانه ای چدنی:

  • بدنه (Body): بدنه شیر پروانه‌ای چدنی معمولاً به صورت یک تکه یا دو تکه ساخته می‌شود و وظیفه نگهداری دیسک، ساقه و نشیمنگاه را بر عهده دارد. طراحی بدنه می‌تواند به صورت ویفری (Wafer)، لاگ (Lug) یا فلنجی (Flanged) باشد که هر کدام برای شرایط نصب و فشار خاصی مناسب هستند. چدن به دلیل قابلیت ریخته‌گری آسان، امکان تولید بدنه‌های پیچیده با اشکال مختلف را فراهم می‌کند.
  • دیسک (Disk): دیسک، قطعه‌ای گرد یا بیضوی است که در داخل بدنه می‌چرخد و وظیفه قطع و وصل جریان سیال را بر عهده دارد. در شیرهای پروانه‌ای چدنی، دیسک نیز معمولاً از جنس چدن ساخته می‌شود، اما برای بهبود مقاومت در برابر خوردگی و سایش، ممکن است با روکش‌های مختلفی مانند لاستیک (EPDM، NBR)، تفلون (PTFE) یا مواد دیگر پوشانده شود.
  • ساقه (Stem): ساقه، محور چرخشی دیسک است که از طریق عملگر (دستی، گیربکسی، پنوماتیک یا الکتریکی) چرخانده می‌شود. جنس ساقه معمولاً از فولاد ضد زنگ (استنلس استیل) انتخاب می‌شود تا در برابر خوردگی مقاوم باشد.
  • نشیمنگاه (Seat): نشیمنگاه، حلقه‌ای است که در داخل بدنه قرار می‌گیرد و با لبه دیسک در حالت بسته تماس پیدا می‌کند تا آب‌بندی شیر را تضمین نماید. جنس نشیمنگاه معمولاً از مواد الاستومری مانند EPDM، NBR یا PTFE انتخاب می‌شود که خاصیت ارتجاعی خوبی دارند.
  • عملگر (Actuator): عملگر، مکانیزمی است که برای چرخاندن ساقه و در نتیجه باز و بسته کردن شیر استفاده می‌شود. در شیرهای پروانه‌ای چدنی کوچک، معمولاً از عملگر دستی (اهرمی یا گیربکسی) استفاده می‌شود، اما در سایزهای بزرگتر و برای کنترل اتوماتیک، ممکن است از عملگرهای پنوماتیک یا الکتریکی نیز استفاده شود.

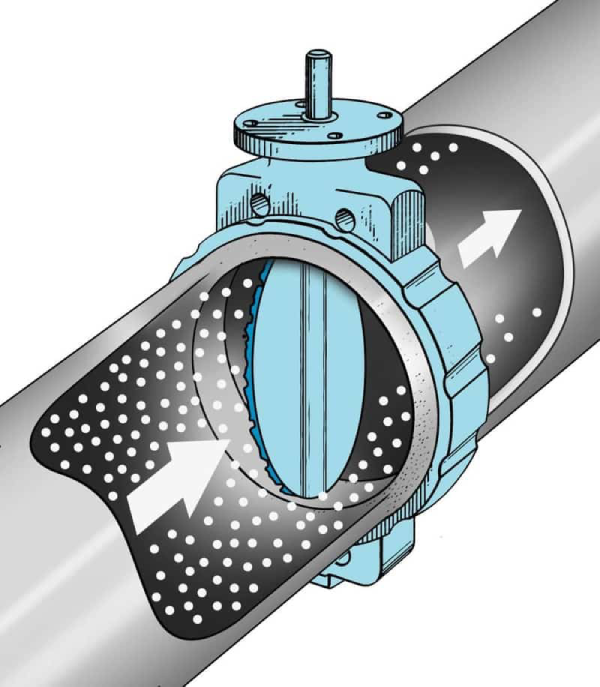

• عملکرد شیر پروانه ای چدنی:

  • شیر پروانه‌ای چدنی با چرخاندن دیسک حول محور خود به میزان ۹۰ درجه عمل می‌کند.
  • هنگامی که دیسک موازی با جهت جریان سیال قرار می‌گیرد، شیر در حالت کاملاً باز است و سیال با کمترین مقاومت عبور می‌کند.
  • با چرخاندن دیسک به صورت عمودی بر جهت جریان، مسیر عبور سیال مسدود شده و شیر بسته می‌شود.
  • قابلیت تنظیم زاویه دیسک بین ۰ تا ۹۰ درجه، امکان کنترل میزان جریان سیال را نیز فراهم می‌کند (دریچه کردن).

• ویژگی‌های کلیدی شیر پروانه ای چدنی:

  • قیمت مقرون به صرفه: چدن به عنوان یک متریال نسبتاً ارزان، باعث می‌شود تا شیرهای پروانه‌ای چدنی از نظر اقتصادی گزینه جذابی باشند.
  • استحکام و دوام مناسب: چدن دارای استحکام و دوام خوبی است و می‌تواند در شرایط کاری معمول به خوبی عمل کند.
  • مقاومت در برابر خوردگی در محیط‌های خاص: چدن خاکستری مقاومت نسبتاً خوبی در برابر خوردگی ناشی از آب و برخی مواد شیمیایی دارد.
  • قابلیت ریخته‌گری آسان: امکان تولید بدنه‌های پیچیده با اشکال مختلف را فراهم می‌کند.
  • وزن نسبتاً کم: در مقایسه با شیرهای فلزی دیگر با سایز مشابه، وزن کمتری دارند که نصب و نگهداری آن‌ها را آسان‌تر می‌کند.

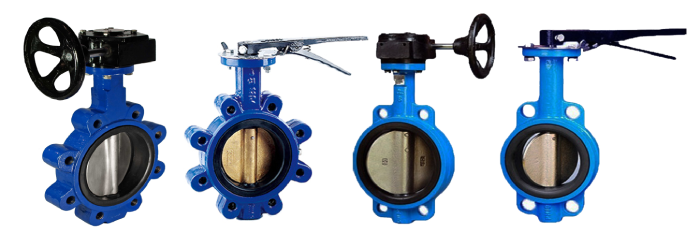

  • تنوع در طراحی بدنه: در انواع ویفری، لاگ و فلنجی موجود هستند که امکان انتخاب بر اساس نوع اتصال لوله و فشار کاری را فراهم می‌کند.

مزایا و معایب استفاده از شیر پروانه ای چدنی

استفاده از شیر پروانه ای چدنی در صنایع مختلف، مزایا و معایب خاص خود را دارد که بسته به نوع کاربرد و شرایط کاری، باید به دقت مورد بررسی قرار گیرند.

• مزایای شیر پروانه ای چدنی:

  • هزینه اولیه پایین: یکی از بزرگترین مزایای شیرهای پروانه‌ای چدنی، قیمت اولیه پایین‌تر آن‌ها در مقایسه با شیرهای ساخته شده از فولاد یا استنلس استیل است. این امر آن‌ها را به گزینه‌ای جذاب برای پروژه‌های با محدودیت بودجه تبدیل می‌کند.
  • نصب و نگهداری آسان: وزن نسبتاً کم و طراحی ساده این شیرها، نصب و نگهداری آن‌ها را آسان‌تر و کم‌هزینه‌تر می‌کند.
  • عملکرد سریع: قابلیت باز و بسته شدن سریع با چرخش ۹۰ درجه‌ای دیسک، آن‌ها را برای کاربردهایی که نیاز به عملکرد سریع دارند مناسب می‌سازد.
  • افت فشار کم در حالت باز: در حالت کاملاً باز، دیسک کمترین مقاومت را در برابر جریان سیال ایجاد می‌کند و در نتیجه افت فشار در سیستم کاهش می‌یابد.
  • تنوع در سایز و نوع اتصال: شیرهای پروانه‌ای چدنی در طیف وسیعی از سایزها و با انواع اتصالات (ویفری، لاگ، فلنجی) موجود هستند که امکان استفاده از آن‌ها در سیستم‌های مختلف را فراهم می‌کند.
  • مقاومت در برابر سایش در برخی کاربردها: چدن می‌تواند مقاومت خوبی در برابر سایش ناشی از جریان سیالات حاوی ذرات معلق نرم داشته باشد.

• معایب شیر پروانه ای چدنی:

  • مقاومت محدود در برابر خوردگی: چدن نسبت به فولاد و استنلس استیل، مقاومت کمتری در برابر خوردگی ناشی از بسیاری از مواد شیمیایی و محیط‌های خورنده دارد. برای کاربردهایی که سیال خورنده است، باید از روکش‌های محافظ مناسب استفاده شود یا جنس دیگری انتخاب گردد.
  • محدودیت در تحمل فشار و دما: شیرهای پروانه‌ای چدنی معمولاً برای فشارهای متوسط و پایین و دماهای نسبتاً محدود مناسب هستند. استفاده از آن‌ها در سیستم‌های با فشار و دمای بالا توصیه نمی‌شود.
  • احتمال نشتی بیشتر در فشارهای بالا: در فشارهای بالا، آب‌بندی شیرهای پروانه‌ای چدنی ممکن است به خوبی شیرهای دیگر (مانند شیرهای توپی یا گیت ولو) نباشد.
  • مناسب نبودن برای سیالات حاوی ذرات جامد بزرگ: ذرات جامد بزرگ می‌توانند باعث آسیب دیدن نشیمنگاه و دیسک شیر شده و عملکرد آن را مختل کنند.
  • کنترل دقیق جریان دشوارتر: در مقایسه با شیرهای کنترلی تخصصی، کنترل دقیق جریان با شیرهای پروانه‌ای چدنی دشوارتر است و ممکن است در حالت نیمه باز دچار ارتعاش و سایش شود.

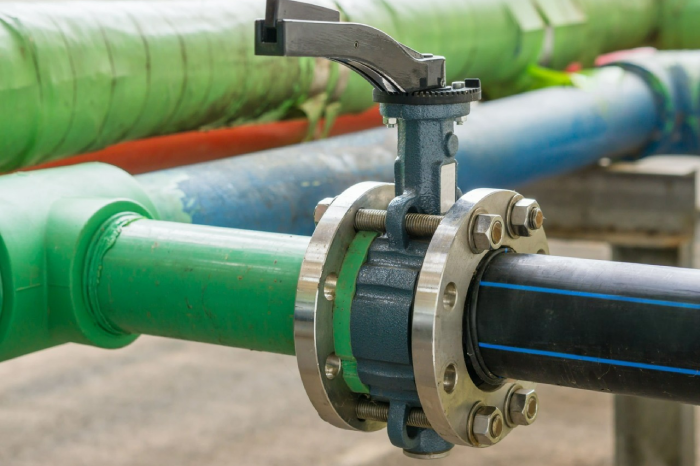

کاربردهای شیر پروانه ای چدنی در صنایع مختلف و نکات مهم در انتخاب

با در نظر گرفتن مزایا و معایب، شیر پروانه ای چدنی در طیف وسیعی از صنایع و تاسیسات که شرایط کاری متوسطی دارند، کاربرد گسترده‌ای پیدا کرده است.

• کاربردهای رایج شیر پروانه ای چدنی:

  • سیستم‌های آب و فاضلاب: کنترل جریان آب خام، آب آشامیدنی، آب تصفیه شده و فاضلاب در ایستگاه‌های پمپاژ، تصفیه‌خانه‌ها و شبکه‌های توزیع. قیمت مناسب و مقاومت نسبی در برابر خوردگی آب، آن‌ها را به گزینه‌ای اقتصادی در این صنعت تبدیل کرده است.
  • سیستم‌های HVAC (گرمایش، تهویه و مطبوع‌سازی): کنترل جریان آب سرد و گرم در مدارهای مختلف. وزن کم و سهولت نصب از مزایای استفاده در این سیستم‌ها است.
  • سیستم‌های اطفاء حریق: قطع و وصل جریان آب در شبکه‌های اطفاء حریق. عملکرد سریع این شیرها در مواقع اضطراری اهمیت دارد.
  • صنایع غذایی و دارویی (با روکش‌های مناسب): در برخی کاربردهای غیر خورنده یا با استفاده از روکش‌های بهداشتی مناسب برای دیسک و نشیمنگاه.
  • صنایع شیمیایی (برای مواد غیر خورنده یا با روکش‌های خاص): کنترل جریان مواد شیمیایی با خورندگی کم یا با استفاده از لاینینگ‌های مقاوم در برابر خوردگی.
  • سیستم‌های هوای فشرده با فشار پایین: کنترل جریان هوا در برخی کاربردهای پنوماتیک با فشار محدود.
  • کشاورزی و آبیاری: کنترل جریان آب در سیستم‌های آبیاری.
  • نیروگاه‌ها (در مدارهای غیر بحرانی): در برخی مدارهای خنک‌کننده یا سیستم‌های جانبی با فشار و دمای پایین.

• نکات مهم در انتخاب شیر پروانه ای چدنی:

  • نوع سیال: اطمینان حاصل کنید که جنس چدن و مواد آب‌بندی شیر با سیال مورد نظر سازگار بوده و دچار خوردگی یا تخریب نمی‌شوند. در صورت وجود مواد خورنده، استفاده از روکش‌های محافظ یا جنس‌های دیگر (مانند استنلس استیل) توصیه می‌شود.
  • فشار و دما: حداکثر فشار و دمای کاری سیستم را به دقت بررسی کنید و شیری را انتخاب کنید که قادر به تحمل این شرایط با ضریب ایمنی مناسب باشد. از استفاده از شیرهای چدنی در فشارهای بسیار بالا و دماهای بحرانی خودداری کنید.
  • نوع اتصال: با توجه به نوع لوله‌کشی و شرایط نصب، نوع اتصال مناسب (ویفری، لاگ یا فلنجی) را انتخاب کنید.
  • اندازه (سایز): اندازه شیر باید با قطر لوله مطابقت داشته باشد تا از افت فشار غیر ضروری جلوگیری شود.
  • نوع عملگر: با توجه به نیاز به کنترل دستی یا اتوماتیک، عملگر مناسب (دستی، گیربکسی، پنوماتیک یا الکتریکی) را انتخاب کنید. برای سایزهای بزرگتر، استفاده از گیربکس برای سهولت در باز و بسته کردن توصیه می‌شود.
  • استانداردها: اطمینان حاصل کنید که شیر انتخابی مطابق با استانداردهای معتبر تولید شده است.
  • برند و کیفیت: از برندهای معتبر و شناخته شده خرید کنید تا از کیفیت و عملکرد قابل اعتماد شیر اطمینان حاصل نمایید.
  • هزینه: با در نظر گرفتن بودجه و مقایسه قیمت‌ها، بهترین گزینه را با توجه به کیفیت و مشخصات فنی انتخاب کنید.

نتیجه‌گیری

شیر پروانه ای چدنی به عنوان یک گزینه اقتصادی و کارآمد در بسیاری از صنایع و تاسیسات که نیاز به کنترل جریان سیالات در شرایط کاری متوسط دارند، جایگاه ویژه‌ای دارد. قیمت مقرون به صرفه، سهولت نصب و عملکرد نسبتاً سریع از جمله مزایای این نوع شیر است. با این حال، محدودیت در مقاومت در برابر خوردگی و تحمل فشار و دما، از جمله معایب آن به شمار می‌رود که در هنگام انتخاب باید به دقت مورد توجه قرار گیرد. با در نظر گرفتن نوع سیال، فشار و دما، نوع اتصال، اندازه و سایر عوامل مهم، می‌توان شیر پروانه ای چدنی مناسب را برای کاربرد مورد نظر انتخاب نموده و از عملکرد مطمئن و اقتصادی آن بهره‌مند شد.
