شیر پروانه ای UPVC

شیر پروانه‌ای UPVC یا UPVC Butterfly Valve  یکی از انواع شیرآلات ربع‌ گرد (Quarter-turn) چرخشی است که برای قطع و وصل جریان سیالات در سیستم‌ های لوله‌کشی با متریال UPVC مورد استفاده قرار می‌ گیرد. این شیر با چرخش 90 درجه‌ ای دیسک حول محور مرکزی، امکان کنترل سریع و مؤثر جریان را فراهم می‌ کند.

بدنه و اجزای اصلی شیر پروانه‌ای UPVC از پلی‌ وینیل کلراید (Unplasticized Polyvinyl Chloride) ساخته می‌ شود. این متریال به دلیل مقاومت بالا در برابر خوردگی، مواد شیمیایی و رطوبت، وزن کم و قیمت اقتصادی، انتخابی ایده‌آل برای کاربردهای صنعتی و تأسیساتی محسوب می‌ شود.

شیرهای پروانه‌ای UPVC در سایزهای متنوع و با انواع عملگر دستی و پنوماتیکی تولید می‌ شوند و در صنایع مختلفی مانند تصفیه آب، استخرها، صنایع شیمیایی و سیستم‌ های انتقال سیالات کاربرد گسترده‌ای دارند. هدف از این مقاله، آشنایی کامل با عملکرد، کاربردها، مزایا و نکات مهم در راهنمای خرید شیر پروانه‌ای است تا بتوانید متناسب با نیاز خود، بهترین و مناسب‌ ترین محصول را انتخاب کنید.

انواع شیر پروانه ای UPVC

شیرهای پروانه‌ای UPVC بر اساس نوع عملگر و نحوه اتصال در مدل‌ های متنوعی تولید و عرضه می‌ شوند. که در ادامه به معرفی مدل های رایج آن می پردازیم:

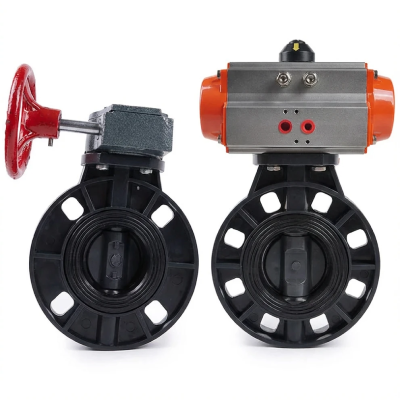

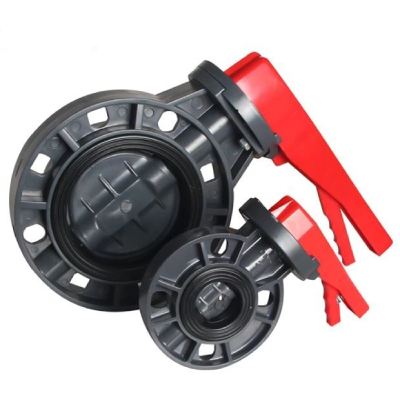

• شیر پروانه‌ای UPVC با عملگر دستی: مناسب کاربردهای ساده و خطوطی با تعداد قطع و وصل محدود، با اهرم یا گیربکس دستی است.
• شیر پروانه‌ای UPVC پنوماتیک: قابل استفاده در سیستم‌ های اتوماسیون صنعتی، با عملکرد سریع و کنترل از راه دور می باشد.
• شیر پروانه‌ای UPVC برقی (الکتریکی): مناسب خطوطی که نیاز به کنترل دقیق و هوشمند جریان دارند.

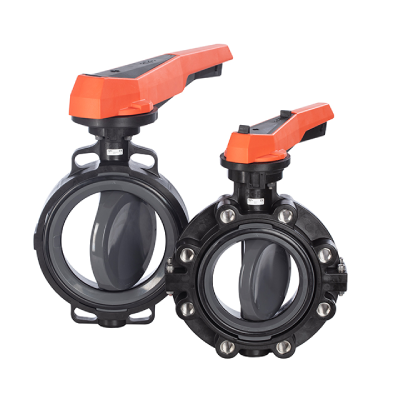

• شیر پروانه‌ای UPVC با اتصال ویفری: سبک، نصب آسان و مناسب سیستم‌ های آبرسانی و تأسیسات عمومی می باشد.
• شیر پروانه‌ای UPVC با اتصال فلنجی: مقاوم‌ تر، مناسب فشارهای کاری بالاتر و خطوط صنعتی است.

عملکرد شیر پروانه‌ای UPVC

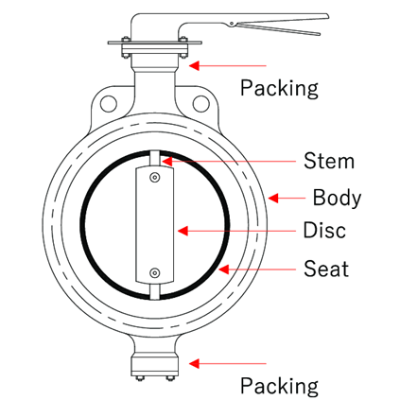

شیر پروانه‌ای UPVC از اجزای اصلی شامل بدنه (Body)، دیسک (Disk)، آب‌بند (Seat)، استم (Stem) و عملگر دستی یا اتوماتیک (Actuator) تشکیل شده است. آب‌ بندی در این شیرها معمولاً توسط متریال‌ هایی مانند EPDM یا NBR انجام می‌ شود که از نشتی جلوگیری کرده و عملکرد پایدار شیر را حتی در شرایط کاری مداوم تضمین می‌ کند.

عملکرد این شیر بر پایه چرخش دیسک داخلی است. با چرخش 90 درجه‌ای دیسک، مسیر عبور سیال به‌ طور کامل باز یا بسته می‌شود. این ساختار ساده موجب سرعت بالای قطع و وصل جریان، سهولت بهره‌ برداری و کنترل مناسب سیال با حداقل افت فشار در سیستم می‌ شود.

مزایای استفاده از شیر پروانه‌ای UPVC

• مقاومت بسیار بالا در برابر خوردگی، زنگ‌زدگی و مواد شیمیایی
• وزن سبک و نصب آسان در سیستم‌ های لوله‌ کشی
• قیمت اقتصادی نسبت به شیرآلات فلزی
• عملکرد سریع با چرخش 90 درجه (ربع‌ گرد)
• افت فشار کم در مسیر جریان سیال
• مناسب برای سیالات خورنده، آب و پساب
• عدم واکنش با رطوبت و محیط‌ های مرطوب
• نگهداری و تعمیرات ساده با عمر کاری مناسب
• قابلیت استفاده با عملگر دستی و پنوماتیک

کاربردهای شیر پروانه‌ای UPVC

شیر پروانه‌ای UPVC در طیف وسیعی از صنایع و سیستم‌ های پایپینگ مورد استفاده قرار می‌ گیرد. در صنعت تصفیه آب و فاضلاب، این شیر نقش مهمی در قطع‌ و‌ وصل جریان دارد و به‌ دلیل مقاومت بالا در برابر رطوبت و مواد شیمیایی، عملکردی پایدار و مطمئن ارائه می‌ دهد.

در صنایع شیمیایی و پتروشیمی سبک، شیر پروانه‌ ای UPVC گزینه‌ای مناسب برای عبور سیالات خورنده و اسیدی محسوب می‌ شود، زیرا متریال UPVC در برابر خوردگی و واکنش‌های شیمیایی مقاوم بوده و طول عمر بالایی دارد. این شیرها همچنین در سیستم‌های آبیاری کشاورزی به‌ منظور مدیریت جریان آب، در استخرها و خطوط گردش آب و در صنایع غذایی که با دماهای بالا سروکار ندارند، به‌طور گسترده مورد استفاده قرار می‌ گیرند.

علاوه بر این، در سیستم‌ های تهویه مطبوع و تاسیسات HVAC نیز از شیر پروانه‌ای UPVC برای کنترل جریان سیالات استفاده می‌ شود، چرا که وزن سبک، نصب آسان و هزینه اقتصادی آن، این شیر را به انتخابی کاربردی در پروژه‌ های مختلف تبدیل کرده است.

راهنمای انتخاب شیر پروانه ای UPVC

انتخاب صحیح شیر پروانه‌ای UPVC نقش مهمی در عملکرد ایمن، طول عمر سیستم و کاهش هزینه‌ های نگهداری دارد. برای رسیدن به بهترین گزینه، توجه به چند پارامتر فنی زیر ضروری است:

• برند سازنده: برند تولیدکننده تأثیر مستقیمی بر کیفیت متریال، دقت آب‌بندی و دوام شیر دارد. برندهای معتبر از UPVC با گرید صنعتی استفاده می‌کنند و استانداردهای لازم برای فشار و دمای کاری را رعایت می‌نمایند. انتخاب برند شناخته‌شده، ریسک نشتی، خرابی زودهنگام و افت عملکرد سیستم را به حداقل می‌ رساند.
• سایز شیر: سایز شیر پروانه‌ای UPVC باید کاملاً متناسب با قطر لوله و دبی جریان انتخاب شود. انتخاب سایز نامناسب می‌تواند باعث افت فشار، ایجاد تلاطم یا کاهش راندمان سیستم شود. این شیرها معمولاً در سایزهای مختلف برای خطوط لوله کوچک تا متوسط عرضه می‌ شوند و تطابق دقیق آن‌ها با قطر اسمی خط لوله اهمیت بالایی دارد.
• نوع اتصال و سایز آن: شیرهای پروانه‌ای UPVC معمولاً با اتصال ویفری یا فلنجی ارائه می‌ شوند. نوع اتصال باید بر اساس طراحی خط لوله، فشار کاری و سهولت نصب انتخاب شود.
• نوع عملگر (دستی، پنوماتیک، برقی):  نوع عملگر به میزان دفعات باز و بسته شدن و سطح اتوماسیون سیستم بستگی دارد. در خطوط ساده، عملگر دستی گزینه‌ای اقتصادی و کاربردی است، اما در سیستم‌ های صنعتی پیشرفته یا خطوطی با نیاز به کنترل از راه دور، استفاده از عملگرهای پنوماتیک یا برقی انتخاب مناسب‌ تری خواهد بود.
• فشار و دمای کاری: متریال UPVC برای فشارها و دماهای پایین تا متوسط طراحی شده است. پیش از انتخاب شیر، باید فشار کاری سیستم و حداکثر دمای سیال به‌ دقت بررسی شود، زیرا استفاده از شیر پروانه‌ای UPVC در شرایط دمایی یا فشاری بالاتر از محدوده مجاز می‌تواند باعث کاهش استحکام و خرابی زودهنگام شود.

خرید شیر پروانه ای UPVC از فروشگاه پیکاتک

فروشگاه تخصصی پیکاتک به‌ عنوان یکی از معتبرترین تأمین‌ کنندگان تجهیزات ابزار دقیق و شیرآلات صنعتی در ایران، مجموعه‌ای کامل از انواع شیرآلات صنعتی شامل شیر توپی، پروانه‌ای، کشویی، کروی، دیافراگمی، یک‌ طرفه و انواع شیرهای کنترلی را از برندهای معتبر ایرانی و خارجی عرضه می‌ نماید.

این تنوع گسترده محصول به مشتریان این امکان را می‌ دهد تا متناسب با نوع پروژه، فشار کاری، شرایط محیطی و بودجه مدنظر، بهترین انتخاب را داشته باشند. صنایع نفت و گاز، پتروشیمی، آب و فاضلاب، نیروگاه‌ ها، صنایع غذایی و دارویی از جمله مصرف‌کنندگان ثابت محصولات پیکاتک هستند و رضایت آنها پشتوانه اعتبار این مجموعه به‌ شمار می‌ رود.

فروشگاه تخصصی ابزار دقیق پیکاتک با ارائه انواع شیر پروانه‌ای UPVC در سایزها و مدل‌ های مختلف، شرایط یک انتخاب دقیق، مطمئن و اقتصادی را برای پروژه‌ های صنعتی فراهم کرده است. همچنین کارشناسان فنی ما با تجربه گسترده در زمینه انتخاب و تأمین شیرآلات صنعتی، آماده ارائه مشاوره تخصصی و پیشنهاد مناسب‌ ترین محصول بر اساس نیاز فنی و بودجه شما هستند. برای دریافت اطلاعات فنی کامل، بررسی موجودی انبار، دریافت مشاوره رایگان و استعلام قیمت روز شیر پروانه‌ای UPVC، با واحد فروش به شماره 87700142-021 تماس بگیرید.

سوالات متداول

شیر پروانه‌ ای UPVC برای چه سیالاتی مناسب است؟

این نوع شیر برای عبور آب، فاضلاب، سیالات شیمیایی، اسیدها و محلول‌های خورنده با دما و فشار متوسط بسیار مناسب است و در برابر خوردگی عملکرد پایداری دارد.

آیا شیر پروانه‌ای UPVC برای سیالات با دمای بالا مناسب است؟

خیر، به دلیل محدودیت دمایی متریال UPVC، استفاده از این شیر برای سیالات با دمای بالا توصیه نمی‌ شود و در این شرایط شیرهای  استیل گزینه مناسب‌ تری هستند.

آیا امکان استفاده از عملگر پنوماتیک یا برقی روی شیر پروانه‌ای UPVC وجود دارد؟

بله، این شیرها قابلیت نصب انواع عملگرهای دستی، پنوماتیکی و برقی را دارند و برای سیستم‌ های اتوماسیون صنعتی نیز قابل استفاده هستند.

آب‌بندی شیر پروانه‌ای UPVC چگونه انجام می‌ شود؟

آب‌ بندی معمولاً توسط لاستیک‌ هایی مانند EPDM یا NBR انجام می‌شود که از نشتی جلوگیری کرده و عملکرد مطمئنی را در طول زمان فراهم می‌ کند.
