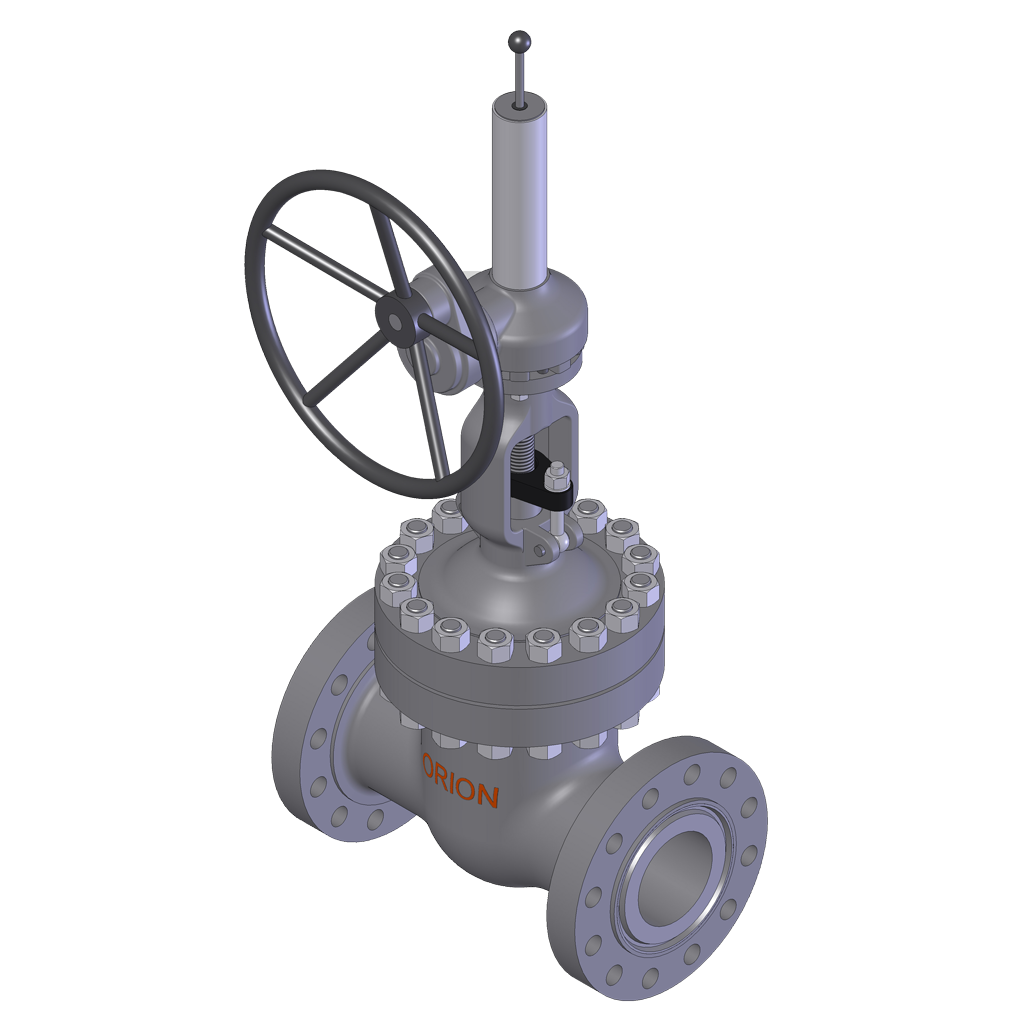

شیر کشویی اوریون (Orion)

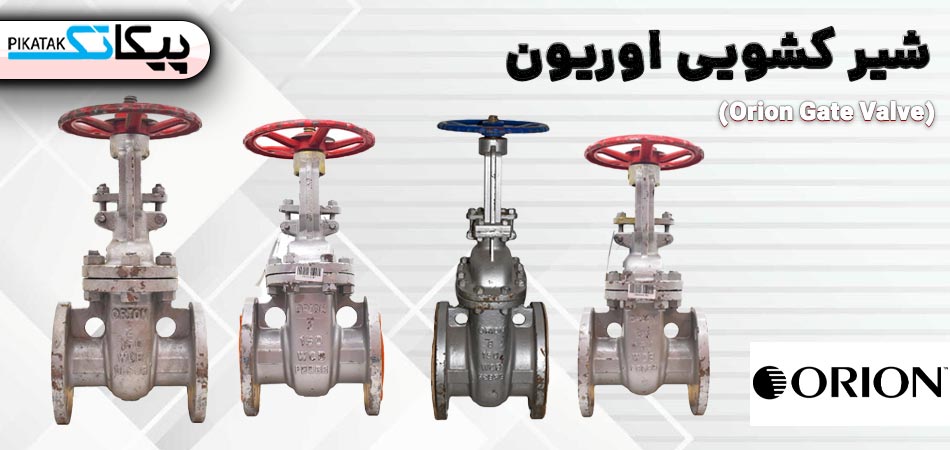

شیر کشویی اوریون  (Orion Gate Valve) یکی از پرکاربردترین انواع شیرآلات صنعتی است که وظیفه اصلی آن، قطع یا وصل کامل (ON/OFF) جریان سیالات در خطوط لوله می‌ باشد. برند معتبر اوریون (Orion)  به عنوان یکی از تولیدکنندگان پیشرو در این حوزه، شیرهای کشویی با کیفیت بالا و منطبق بر استانداردهای بین‌ المللی را عرضه می‌ کند.

در صنایع مختلف از جمله نفت و گاز، پتروشیمی، آب و فاضلاب، نیروگاه‌ ها و صنایع فرآیندی، انتخاب یک شیر کشویی با عملکرد دقیق، دوام بالا و مقاومت مناسب در برابر فشار و دما اهمیت فراوانی دارد. محصولات اوریون به دلیل کیفیت ساخت فوق‌ العاده، آب‌ بندی کامل و طول عمر بالا، توانسته‌ اند بخش قابل توجهی از بازار جهانی را در اختیار بگیرند.

اوریون ولو (Orion Valve) یک برند ایتالیایی شناخته‌ شده در زمینه تولید انواع شیرآلات صنعتی است. با این حال، بسیاری از مدل‌ های شیر کشویی اوریون موجود در بازار ایران، ساخت کشور چین بوده و تحت نظارت و با رعایت استانداردهای جهانی تولید می‌ شوند. این محصولات معمولاً مطابق با استاندارد API600 و در کلاس‌ های فشار متنوع مانند 150، 300، 600 و بالاتر ساخته می‌ شوند.

در میان محصولات متنوع این برند، انواع شیر کشویی (Gate Valves)، شیر توپی (Ball Valves) و شیر کروی (Globe Valves) دیده می‌ شود که هر کدام برای کاربرد خاصی طراحی شده‌اند.

شیر کشویی‌ های اوریون بسته به نیاز پروژه با متریال‌ های مختلفی نظیر استنلس استیل (Stainless Steel) و فولاد کربنی (Carbon Steel) تولید می‌ شوند. طراحی این شیرها بر اساس استاندارد معتبر API 600 بوده و در کلاس‌ های کاری 150، 300، 600، 900، 1500 و 2500 در دسترس هستند تا پاسخگوی نیاز طیف وسیعی از صنایع باشند.

فروشگاه تخصصی پیکاتک به عنوان یکی از مراکز معتبر و تخصصی فروش ابزار دقیق و شیرآلات صنعتی، انواع شیر کشویی اوریون را با تضمین کیفیت و اصالت کالا ارائه می‌ دهد. در ادامه این مقاله، راهنمای کامل خرید شیر کشویی اوریون و بررسی مشخصات فنی آن‌ ها را ارائه خواهیم داد تا انتخاب دقیق‌ تر و اقتصادی‌ تری داشته باشید.

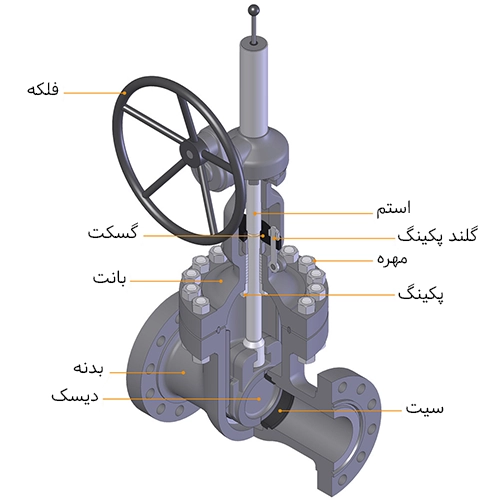

ساختار شیر کشویی اوریون

شیر کشویی اوریون به گونه‌ای طراحی شده است که بتواند جریان سیال را به‌ صورت کاملاً قطع یا وصل کند و آب‌ بندی مطمئنی ایجاد نماید. اجزای کلیدی این شیر عبارت‌اند از:

عملگر (Actuator – Handwheel): در مدل‌ های استاندارد، عملگر شیر کشویی اوریون به صورت فلکه‌ای دستی طراحی شده است. این بخش وظیفه انتقال نیروی مکانیکی اپراتور به استم را بر عهده دارد.

بدنه (Body): بدنه شیر اصلی‌ ترین بخش ساختاری آن است که تمام اجزای داخلی و جریان سیال را در بر می‌ گیرد. بدنه شیر کشویی اوریون معمولاً از فولاد کربنی (Carbon Steel) یا استنلس استیل (Stainless Steel) تولید می‌ شود.

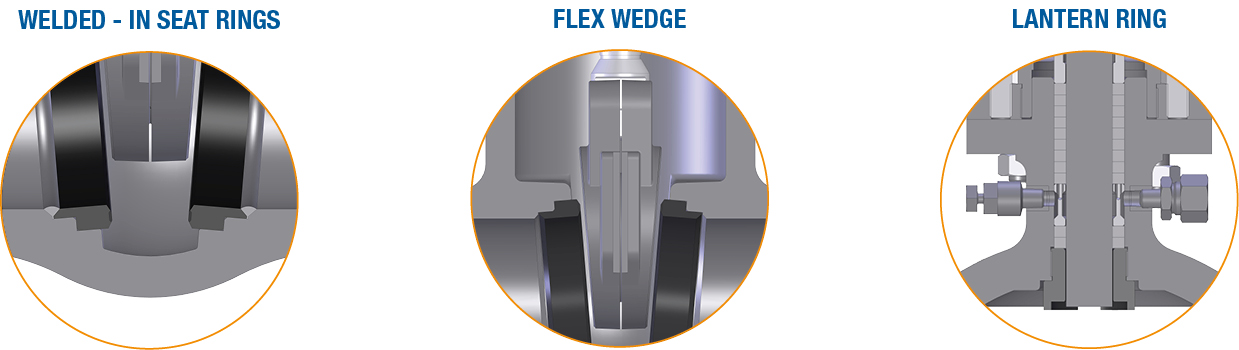

دیسک یا گیت (Gate): گیت همان جزء متحرک داخلی است که با بالا و پایین رفتن، مسیر عبور سیال را باز یا بسته می‌ کند. در شیر کشویی اوریون، دیسک‌ ها معمولاً به صورت Parallel یا Wedge ساخته می‌ شوند و از متریال مقاوم در برابر سایش و دما بهره می‌ برند تا طول عمر بیشتری داشته باشند.

استم (Stem): استم رابط بین عملگر و دیسک است و با حرکت خطی خود باعث بالا یا پایین رفتن گیت می‌ شود. طراحی استم در شیر کشویی اوریون می‌ تواند به صورت Rising Stem (قابل مشاهده هنگام باز و بسته شدن) یا Non-Rising Stem باشد که برای فضاهای کم‌جا مناسب است. متریال استم معمولاً از فولاد ضدزنگ با مقاومت بالا در برابر سایش و زنگ‌زدگی انتخاب می‌ شود.

سیت (Seat): سیت یا نشیمنگاه، محل تماس گیت با بدنه شیر در حالت بسته است و وظیفه ایجاد آب‌ بندی کامل را بر عهده دارد. در محصولات اوریون، سیت‌ ها معمولاً به صورت فلزی-فلزی یا فلزی با روکش نرم (Metal to Soft Seat) ساخته شده‌اند و در برابر فشار بالا، دما، و خوردگی مقاوم هستند.

مشخصات فنی شیر کشویی اوریون

• متریال بدنه: فولادی یا استیل CAST یا FORGED
• کلاس فشاری: 150، 300، 600، 900، 1500 و 2500
• نوع عملگر: دستی (فلکه ای)
• سایز: 2 اینچ تا 60 اینچ
• برند: اوریون (Orion)
• کشور سازنده: ایتالیا (Italy)
• اتصال: فلنجی

مزایای استفاده از شیر کشویی اوریون

شیر کشویی اوریون مزایای متعددی را در کاربردهای صنعتی ارائه می‌ دهد. این شیرها به طور کلی به دلیل آب‌ بندی دقیق، مقاومت در برابر خوردگی و طول عمر بالا شناخته شده‌اند و در صنایع مختلفی از جمله نفت و گاز، پتروشیمی و آب و فاضلاب کاربرد دارند. برخی دیگر از مزایای شیر کشویی اوریون به شرح زیر است:

• قابلیت قطع یا وصل کامل جریان
• مقاومت در برابر خوردگی
• مناسب انواع سیالات
• کاربردهای گسترده
• آب‌ بندی کامل و اطمینان بالا
• افت فشار بسیار کم
• قابلیت استفاده در گستره وسیعی از فشار و دما
• تعمیر و نگهداری آسان

کاربردهای شیر کشویی اوریون

شیر کشویی اوریون کاربرد گسترده‌ای دارد از جمله:

• صنایع نفت و گاز
• پتروشیمی
• آب و فاضلاب
• نیروگاه‌ ها
• صنایع معدنی
• صنایع غذایی و دارویی

نکات مهم در انتخاب شیر کشویی اوریون

برای انتخاب یک شیر کشویی اوریون مناسب که بتواند در طولانی‌مدت عملکرد بی‌نقصی ارائه دهد، توجه به چند عامل کلیدی ضروری است:

• سایز شیر و ظرفیت جریان: ابعاد شیر باید با سایز خطوط لوله و ظرفیت عبور سیال مطابقت داشته باشد. انتخاب سایز نامناسب می‌ تواند باعث افت فشار، کاهش کارایی یا افزایش هزینه‌ های نصب شود.
• نوع اتصال فرآیندی و سایز آن: شیرهای کشویی اوریون معمولاً با اتصال فلنجی (Flanged) عرضه می‌ شوند که استاندارد و مقاوم است. انتخاب سایز و استاندارد فلنج (مانند ANSI B16.5) باید با تجهیزات موجود در سیستم یکسان باشد.
• متریال بدنه (Body Material): انتخاب بین فولاد کربنی (Carbon Steel) یا استنلس استیل (Stainless Steel) بستگی به نوع سیال، دما، فشار و شرایط محیطی دارد. برای سیالات خورنده یا دمای بالا، استنلس استیل گزینه بهتری محسوب می‌ شود.
• کلاس فشاری (Pressure Rating): شیر کشویی اوریون در کلاس‌های فشاری 150، 300، 600، 900، 1500 و 2500 تولید می‌ شود. انتخاب کلاس باید متناسب با فشار کاری خط لوله و استانداردهای طراحی باشد تا ایمنی و دوام سیستم تضمین شود.

خرید شیر کشویی اوریون از فروشگاه اینترنتی پیکاتک

فروشگاه اینترنتی ابزار دقیق پیکاتک با سابقه‌ای درخشان و رویکردی کاملاً تخصصی، به عنوان یکی از معتبرترین مراجع فروش شیرآلات صنعتی، تجهیزات ابزار دقیق و ملزومات پایپینگ در ایران شناخته می‌ شود.

پیکاتک با تکیه بر ارائه مشاوره فنی رایگان، تأمین تجهیزات اصل و بهبود کیفیت خدمات مهندسی، توانسته اعتماد طیف گسترده‌ای از فعالان حوزه صنعت را جلب کند و به انتخاب نخست بسیاری از مهندسان، تأمین‌کنندگان و مدیران صنایع نفت، گاز، پتروشیمی، نیروگاه‌ ها و پروژه‌ های بزرگ صنعتی بدل شود.

به عنوان مرکز تخصصی عرضه شیرآلات صنعتی و تجهیزات ابزار دقیق در کشور، پیکاتک مجموعه‌ای متنوع از شیر کشویی اوریون (Orion Gate Valve) را در کلاس‌ های فشاری مختلف و سایزهای متنوع ارائه می‌ دهد. در این فروشگاه، امکان خرید انواع گیت ولو اوریون با مشخصات فنی دقیق و براساس استانداردهای جهانی فراهم است.

تیم فنی پیکاتک همواره آماده پاسخگویی و ارائه راهنمایی تخصصی به مشتریان است. از مرحله انتخاب و استعلام قیمت گرفته تا ثبت سفارش و تحویل محصول، کلیه فرآیندها به‌ سرعت و با دقت انجام می‌ شود. برای خرید شیر کشویی اوریون یا دریافت مشاوره و پیش‌فاکتور، همین حالا با کارشناسان ما تماس بگیرید و تجربه‌ای سریع، مطمئن و تخصصی در تأمین تجهیزات ابزار دقیق و شیرآلات صنعتی را با پیکاتک تجربه کنید.

سوالات متداول فنی شیر کشویی اوریون

کلاس فشاری شیر کشویی اوریون چیست؟

این شیرها در کلاس‌های فشاری مختلف مانند Class 150, 300, 600, 900, 1500 و 2500 تولید می‌ شوند که انتخاب آن بر اساس فشار کاری سیستم و نوع سیال انجام می‌ شود.

آیا شیر کشویی اوریون دوطرفه (Bi-Directional) است؟

بله، یک مزیت مهم شیر کشویی اوریون این است که قابلیت قطع و وصل جریان در هر دو جهت را دارد.

 تفاوت مدل‌ های دسته‌بلند و دسته‌کوتاه شیر کشویی چیست؟

مدل‌ های دسته‌ بلند با استم بالا رونده (Rising Stem) وضعیت باز یا بسته بودن شیر را به‌صورت ظاهری نشان می‌ دهند و برای فضاهای بزرگ مناسب‌اند. مدل‌ های دسته‌ کوتاه (Non-Rising Stem) برای مکان‌های محدود و کم‌ارتفاع استفاده می‌ شوند.

افت فشار در شیر کشویی اوریون چقدر است؟

با توجه به طراحی دروازه‌ای (Gate)، افت فشار در این مدل شیر بسیار کم است و برای خطوط انتقال اصلی ایده‌آل است.

آیا شیر کشویی اوریون نیاز به سرویس و نگهداری ویژه دارد؟

خیر، این شیرها به دلیل طراحی ساده و متریال مقاوم، نیاز به نگهداری کمی دارند. تنها پیشنهاد می‌ شود به‌ صورت دوره‌ای روانکاری و بررسی آب‌بندی انجام شود.
