فلوسوئیچ آب
فلوسوئیچها (Flow Switch) یا سوئیچهای جریان، قطعات کنترلی و حفاظتی هستند که وجود یا عدم وجود جریان سیال و گاهی عبور از یک حد مشخص را تشخیص میدهند و خروجی کنترلی (قطع/وصل) تولید میکنند. در سامانههای تأمین آب، تهویه مطبوع، بویلرها، سیستمهای آبیاری و فرایندهای صنعتی، فلوسوئیچها نقش حیاتی در حفاظت از پمپها، جلوگیری از گرمکاری، و تضمین عملکرد صحیح سیستم دارند.
در ادامه با عملکرد داخلی، انواع رایج، معیارهای انتخاب و نکات نصب و نگهداری آشنا میشویم.
عملکرد کلی فلوسوئیچ
فلوسوئیچها معمولاً نه مقدار دقیق جریان را اندازهگیری میکنند و نه جای فلومتر را میگیرند؛ عملکرد اصلی آنها تشخیص عبور جریان یا رسیدن به یک مقدار آستانه است. ساختار کلی شامل یک سنسور مکانیکی یا الکترونیکی است که با جریان سیال جابجا شده و سپس یک سنسور الکتریکی (میکروسوئیچ، رله، ترانزیستور، رِید سوئیچ) را تحریک میکند.
مثالهای عملی:
- حفاظت پمپ: اگر جریان به دلیل گرفتگی یا عدم ورود سیال کم شود، فلوسوئیچ پمپ را خاموش میکند.
- کنترل شیر: در سیستمهای شستوشو یا تزریق، فعال شدن فلوسوئیچ باعث باز یا بسته شدن شیر میشود.
انواع فلوسوئیچهای رایج برای آب
در انتخاب نوع، باید به ماهیت سیال (آب تمیز یا حاوی ذرات)، محدوده جریان، فشار و دقت مورد نیاز توجه کرد.

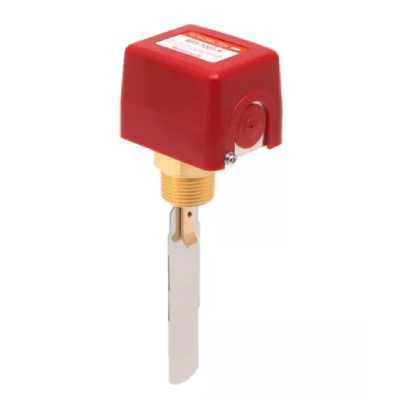

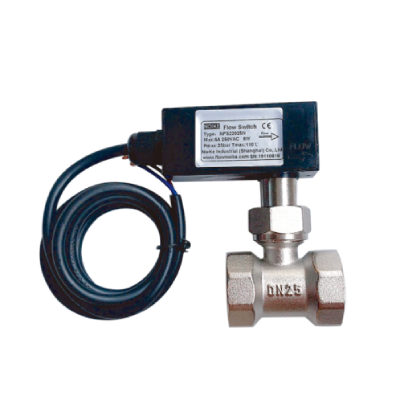

فلوسوئیچهای پدالی (Paddle / Vane)
- عملکرد: یک پره (پدال) داخل مسیر لوله قرار میگیرد؛ جریان باعث حرکت پدال و در نتیجه فعال شدن میکروسوئیچ میشود.
- مزایا: ساده، ارزان، مناسب برای جریانهای میان تا بالا.
- معایب: حساس به رسوب و ذرات، باعث افت فشار ناچیز، مناسب لولههای تمیز.
فلوسوئیچهای توربینی یا چرخان (Turbine-based / Impeller)
- عملکرد: جریان باعث چرخش پرههای داخلی میشود؛ تعداد دور معیاری برای جریان و سوئیچینگ است.
- مزایا: پاسخ سریع، برای مقادیر متغیر جریان قابل استفاده.
- معایب: حساس به ذرات معلق، نگهداری دورهای لازم.
فلوسوئیچهای اختلاففشار (Differential Pressure Switch)
- عملکرد: با ایجاد اختلاف فشار (مثلاً اطراف اوریفیس یا پیتوت)، در صورت عبور جریان از حد، سوئیچ عمل میکند.
- مزایا: مناسب برای سیستمهای با افت فشار قابل کنترل، قابل استفاده در آبهای آلوده.
- معایب: نیاز به نصب اوریفیس یا المان جریانساز.
فلوسوئیچهای حرارتی (Thermal / Thermal Dispersion)
- عملکرد: با اندازهگیری تغییر دما روی یک المان گرمشونده، وجود جریان (که گرما را منتقل میکند) تشخیص داده میشود.
- مزایا: مناسب برای جریانهای کوچک و تمیز، حساسیت بالا.
- معایب: نسبتاً گرانتر، نیاز به الکترونیک کنترلی، حساس به تغییرات دما.

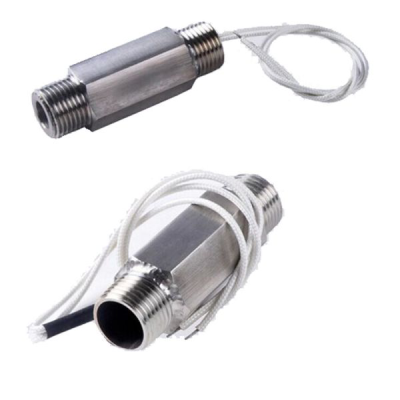

فلوسوئیچهای اولتراسونیک (Ultrasonic — clamp-on یا inline)
- عملکرد: با استفاده از امواج فراصوت زمان گذر یا بازتاب، جریان تشخیص داده میشود و میتوان آستانه تعریف کرد.
- مزایا: نصب بدون برش لوله (clamp-on)، مناسب برای کاربردهایی که نباید لوله باز شود، کمترین افت فشار.
- معایب: حساس به حباب هوا و ذرات، قیمت بالاتر، ممکن است نیاز به کالیبراسیون.
فلوسوئیچهای الکترونیکی/هال افکت (Solid-state / Hall effect)
- عملکرد: از سنسورهای جریان یا مگنتهای داخلی استفاده میکنند و خروجی الکترونیکی تولید میشود.
- مزایا: عمر بالا، مناسب برای کاربردهای دقیق و محیطهای حساس.
- معایب: نیاز به منبع تغذیه DC، قیمت بالاتر.
کاربردهای متداول فلوسوئیچ آب
- حفاظت پمپهای سیرکولاتور و انتقالی در صورت نبود یا کاهش جریان.
- سیستمهای سرمایشی و تهویه مطبوع (پمپهای چیلر) برای اطمینان از گردش آب.
- بویلرها و دیگها برای جلوگیری از کارکرد خشک.
- خطوط شستوشو، فیلترینگ و تزریق مواد شیمیایی.
- سیستمهای آبیاری دقیق و اتوماتیک.
- سیستمهای اعلام و اطفای حریق برای تشخیص جریان در شبکهها.
- راهنمای خرید فلوسوئیچ — نکات کلیدی (Checklist)
شناخت کاربرد و نیاز واقعی
- آیا فقط نیاز به تشخیص عبور سیال است یا نیاز به کنترلی با آستانه دقیق دارید؟ (Threshold)
- آیا سیال آب تمیز است یا حاوی رسوبات/ذرات؟
بازه و واحد جریان
- بازه جریان (L/min, m3/h) که باید سوئیچ عمل کند را مشخص کنید. مطمئن شوید فلوسوئیچ در رِنج مشخصشده دقت و پیوستگی دارد.
متریال و سازگاری شیمیایی
- برای آب معمولی، برنج، فولاد ضدزنگ 316 و پلاستیکهای مهندسی (PVC, PP) متداولاند. در صورت آب خورنده یا قلیا/اسید، استیل مناسبتر است.
اندازه و نوع اتصال
- نوع اتصال: رزوهای (NPT, BSP)، فلنجی، insertion (غیرفعال درون لوله) یا clamp-on. انتخاب با توجه به سایز لوله و امکان قطع خط صورت گیرد.
فشار و دمای کاری
- محدوده تحمل فشار (بار یا PSI) و دما را بررسی کنید تا از تطابق با شرایط سامانه اطمینان حاصل شود.
خروجی الکتریکی و منبع تغذیه
- نوع خروجی: SPDT, NPN/PNP, reed switch, رله، خروجی آنالوگ یا دیجیتال.
- ولتاژ تغذیه: 24VDC، 230VAC یا باتری. برای سامانههای صنعتی معمولاً 24VDC رایج است.
تنظیمپذیری و هیسترزیس
- قابلیت تنظیم آستانه (setpoint) و محدوده هیسترزیس برای جلوگیری از نوسان یا قطع و وصل کوتاهمدت مهم است.
درجه حفاظت (IP) و شرایط محیطی
- برای محیطهای مرطوب یا بیرونی، حداقل IP65 یا بالاتر پیشنهاد میشود.
استانداردها و گواهیها
- در صنایع خاص (غذا، دارو) ممکن است گواهیهای خاص (FDA, CE, ATEX) نیاز باشد.
نگهداری، گارانتی و پشتیبانی فروشنده
- بررسی دسترسی به قطعات یدکی، سرویس و پشتیبانی فنی.
- نصب و نکات عملی
- محل نصب: معمولاً فلوسوئیچ در خط رفت نزدیک به پمپ یا قسمت مورد نیاز نصب میشود. در نصب insertion مطمئن شوید سنسور در بخش جریان کامل (بعد از فلنج مستقیم یا مستقیم پس از خم) قرار گیرد تا خطای سنجش کاهش یابد.
- جهت جریان: به جهت نصب روی بدنه توجه کنید — بیشتر مدلها فلش جهت دارند.
- طول مستقیم لوله قبل و بعد از نصب: برای جلوگیری از اختلال در الگو جریان، توصیه میشود چند قطر لوله مستقیم قبل و بعد از سنسور وجود داشته باشد.
- جلوگیری از حباب و هوا: حباب هوا میتواند باعث خطا شود؛ در صورت وجود جریان گاززدهی یا هواگیری، از مدلهای مناسب استفاده کنید.
- برق و زمین: اتصال زمین مناسب و محافظت در برابر نویز برای مدلهای الکترونیکی ضروری است.
- مشکلات رایج و راههای رفع
- عدم عملکرد یا قطعوصل مداوم: بررسی رسوب یا گرفتگی پدال/پره، تنظیم هیسترزیس، و بررسی منبع تغذیه.
- خروجی ناپایدار در سنسورهای توربینی: بررسی ذرات معلق و یاتاقانها؛ در صورت نیاز فیلتر یا مدل مقاومتر انتخاب کنید.
- خطای کالیبراسیون در اولتراسونیک: بررسی نصب، وجود هوا یا رسوب، و انجام کالیبراسیون مجدد.
- خرابی الکتریکی: بررسی سیمکشی، رلهها و محافظها.
