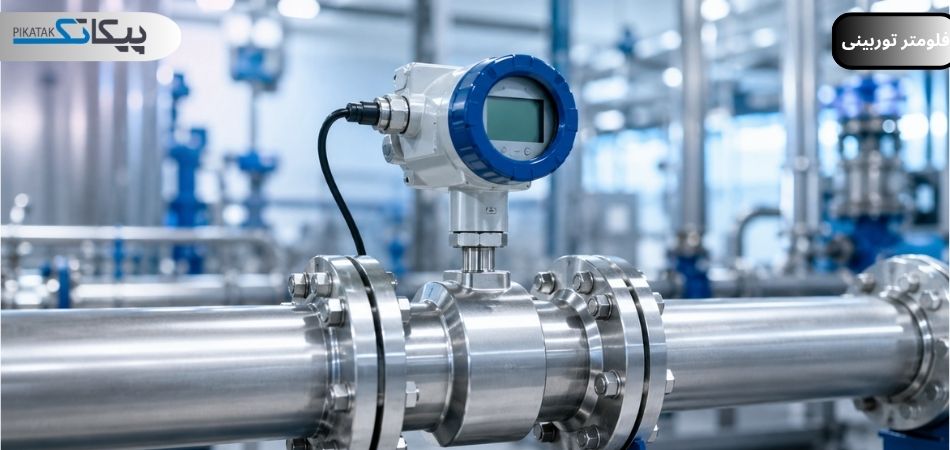

فلومتر توربینی
فلومتر توربینی چیست؟
فلومتر توربینی یکی از تجهیزات پرکاربرد اندازهگیری دبی حجمی سیالات است که با استفاده از چرخش یک روتور یا توربین داخلی، مقدار جریان عبوری از خط لوله را اندازهگیری میکند. این فلومتر به دلیل پاسخدهی سریع، تکرارپذیری مناسب و امکان اتصال به نمایشگر، فلو کامپیوتر، کنترلر یا سیستمهای اتوماسیون صنعتی، در بسیاری از پروژههای آب، سوخت، روغن، حلالها و سیالات با ویسکوزیته پایین مورد استفاده قرار میگیرد.
در پیکاتک میتوانید انواع فلومتر توربینی را بر اساس نوع سیال، سایز خط، محدوده دبی، فشار کاری، نوع اتصال و برند مقایسه کنید و پس از دریافت مشاوره فنی، محصول متناسب با شرایط فرایند خود را انتخاب نمایید. پیکاتک بهعنوان سایت تخصصی خرید و فروش آنلاین محصولات صنعتی، امکان بررسی تجهیزات ابزار دقیق، فلومترها، ترانسمیترها، شیرآلات و تجهیزات پایپینگ را فراهم کرده است.
فلومتر توربینی چیست؟

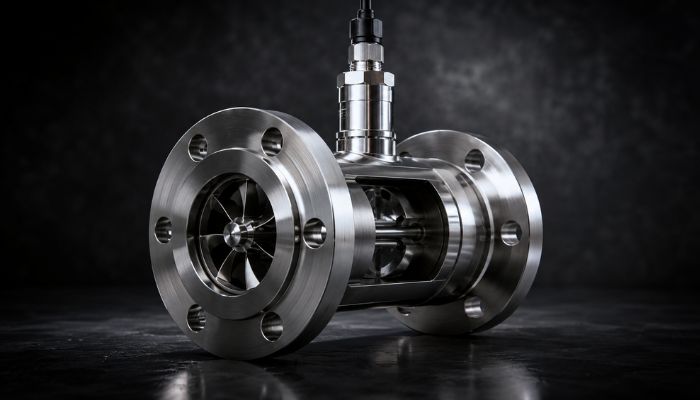

فلومتر توربینی یا Turbine Flow Meter نوعی فلومتر سرعتی است که در مسیر عبور سیال نصب میشود. داخل بدنه این تجهیز یک روتور چندپره قرار دارد. با عبور سیال، روتور شروع به چرخش میکند و سرعت چرخش آن با سرعت جریان سیال ارتباط دارد.
با عبور پرههای روتور از مقابل سنسور مغناطیسی یا پیکآپ، پالسهای الکتریکی تولید میشوند. فرکانس این پالسها متناسب با دبی حجمی سیال است و میتوان از آن برای نمایش دبی لحظهای، محاسبه حجم کل عبوری یا ارسال سیگنال به سیستم کنترل استفاده کرد. تعداد پالس تولیدشده به ازای واحد حجم با پارامتری به نام K-Factor مشخص میشود که معمولاً برای هر فلومتر بهصورت جداگانه کالیبره میشود.
عملکرد فلومتر توربینی چگونه است؟
عملکرد فلومتر های توربینی را میتوان در چند مرحله خلاصه کرد:
- سیال از ورودی فلومتر وارد بدنه میشود.
- جریان سیال باعث چرخش پرههای توربین میشود.
- سرعت روتور متناسب با سرعت عبور سیال تغییر میکند.
- سنسور مغناطیسی یا الکترونیکی عبور هر پره را تشخیص میدهد.
- پالسهای تولیدشده به نمایشگر، ترانسمیتر یا فلو کامپیوتر ارسال میشوند.
- دستگاه با استفاده از K-Factor، تعداد پالسها را به دبی لحظهای یا حجم کل تبدیل میکند.
به همین دلیل، وضعیت روتور، یاتاقانها، کیفیت سیال، ویسکوزیته و شرایط نصب تأثیر مستقیمی بر دقت اندازهگیری دارند.
جدول مشخصات کلی فلومتر توربینی
مشخصه | توضیحات |
کمیت قابل اندازهگیری | دبی حجمی و حجم تجمعی |
اصل عملکرد | چرخش روتور در اثر عبور سیال |
خروجی رایج | پالس یا فرکانس |
سیال مناسب | مایعات تمیز و کمویسکوز و گاز در مدلهای مخصوص |
قطعات متحرک | دارد |
حساسیت به آلودگی | نسبتاً زیاد |
امکان اتصال به PLC | با خروجی یا ترانسمیتر مناسب |
نمایش دبی لحظهای | با نمایشگر یا فلو کامپیوتر |
محاسبه حجم کل | با توتالایزر |
پارامتر کالیبراسیون | K-Factor |
انواع فلومتر توربینی
انواع فلومتر توربینی را میتوان بر اساس نوع نصب، سیال، اتصال فرایندی و ساختار خروجی دستهبندی کرد.
فلومتر توربینی خطی
فلومتر توربینی خطی یا In-Line بهصورت مستقیم در مسیر لوله نصب میشود و تمام سیال از داخل بدنه آن عبور میکند. این مدل برای اندازهگیری دقیق دبی در خطوط با سایز کوچک و متوسط مناسب است.
فلومتر توربینی فلنجی
فلومتر توربینی فلنجی برای خطوط صنعتی، فشارهای بالاتر و سایزهایی استفاده میشود که اتصال رزوهای برای آنها مناسب نیست. این مدلها ممکن است با فلنجهای ANSI، DIN، DN یا اتصالات بهداشتی عرضه شوند.
برخی مدلهای فلنجی برای اندازهگیری سیالات کمویسکوز مانند سوخت، روغن هیدرولیک و روغنهای سبک در فشارهای بالا طراحی میشوند.
فلومتر توربینی رزوهای
مدل رزوهای معمولاً در خطوط با قطر کمتر، دستگاههای تست، سیستمهای تزریق، تجهیزات آزمایشگاهی و ماشینآلات صنعتی استفاده میشود. نوع و استاندارد رزوه باید با اتصال خط هماهنگ باشد.
فلومتر توربینی مخصوص مایعات
این مدل برای اندازهگیری مایعات تمیز و کمویسکوز مانند آب، گلیکول، حلالها، سوخت و برخی روغنهای سبک مناسب است. وجود ذرات جامد، رسوبات یا آلودگی میتواند حرکت روتور را مختل کند و دقت یا عمر تجهیز را کاهش دهد.
فلومتر توربینی گاز
فلومتر توربینی گاز برای اندازهگیری دبی گازهای تمیز طراحی میشود. انتخاب این مدل به فشار، دما، چگالی، دبی واقعی و استاندارد، افت فشار مجاز و شرایط کالیبراسیون بستگی دارد.
فلومتر توربینی مایع را نباید بدون بررسی مشخصات سازنده برای اندازهگیری گاز استفاده کرد.
فلومتر توربینی دیجیتال
در فلومتر توربینی دیجیتال، خروجی سنسور به یک نمایشگر یا ترانسمیتر متصل میشود. این مدل میتواند دبی لحظهای، حجم کل، واحد اندازهگیری و گاهی خروجیهایی مانند پالس، 4 تا 20 میلیآمپر یا ارتباط دیجیتال را ارائه دهد.
فلومتر توربینی مکانیکی
در برخی مدلها، چرخش توربین از طریق یک مکانیزم مکانیکی به شمارنده منتقل میشود. این تجهیزات معمولاً برای نمایش حجم تجمعی استفاده میشوند و به تغذیه الکتریکی نیاز ندارند.
فلومتر توربینی فشار بالا
این گروه برای سیستمهای هیدرولیک، تزریق مواد شیمیایی، تست فشار و کاربردهای نفت و گاز طراحی میشود. فشار مجاز بدنه، نوع اتصال، متریال اجزای داخلی و استانداردهای ایمنی باید پیش از خرید بررسی شوند.
جدول مقایسه انواع فلومتر توربینی
نوع فلومتر توربینی | کاربرد متداول | نکته مهم در انتخاب |
خطی | نصب مستقیم در مسیر لوله | محدوده دبی باید با شرایط خط هماهنگ باشد |
فلنجی | خطوط صنعتی و فشارهای بالاتر | استاندارد و کلاس فلنج بررسی شود |
رزوهای | خطوط کوچک و تجهیزات تست | نوع و سایز رزوه اهمیت دارد |
مخصوص مایعات | آب، سوخت، روغن سبک و حلال | تمیزی و ویسکوزیته سیال بررسی شود |
مخصوص گاز | گازهای تمیز | فشار، دما و چگالی گاز مشخص شود |
دیجیتال | نمایش و ارسال اطلاعات دبی | نوع خروجی و تغذیه بررسی شود |
مکانیکی | نمایش حجم تجمعی | نحوه انتقال حرکت و شمارنده بررسی شود |
فشار بالا | هیدرولیک و تست فشار | فشار مجاز بدنه و اتصال کنترل شود |
فلومتر توربینی برای چه سیالاتی مناسب است؟
فلومتر توربینی معمولاً برای سیالات تمیز، یکنواخت و دارای ویسکوزیته پایین یا کنترلشده مناسب است. برخی کاربردهای رایج آن عبارتاند از:
- آب تمیز و آب فرایندی
- سوختهای مایع
- بنزین، گازوئیل و نفت سفید
- روغنهای سبک
- روغن هیدرولیک
- گلیکول و ضدیخ
- حلالهای صنعتی
- مواد شیمیایی سازگار با متریال فلومتر
- سیالات مورد استفاده در تجهیزات تست و کالیبراسیون
- گازهای تمیز در مدلهای مخصوص گاز
ویسکوزیته سیال میتواند بر خطی بودن و دقت فلومتر تأثیر بگذارد؛ بنابراین بهتر است تجهیز برای سیال واقعی یا سیالی با ویسکوزیته مشابه کالیبره شده باشد. تغییرات دما نیز از طریق تغییر ویسکوزیته میتواند نتیجه اندازهگیری را تحت تأثیر قرار دهد.
جدول بررسی تناسب فلومتر توربینی با سیال
شرایط سیال | میزان تناسب |
آب تمیز | مناسب |
سوخت و حلال کمویسکوز | مناسب |
روغن سبک | مناسب با بررسی ویسکوزیته |
روغن غلیظ | نیازمند بررسی دقیق مدل |
گاز تمیز | مناسب در مدل مخصوص گاز |
سیال دارای ذرات جامد زیاد | معمولاً نامناسب |
سیال دوغابی | معمولاً نامناسب |
مایع دارای حباب هوا | احتمال خطای اندازهگیری |
سیال خورنده | وابسته به متریال اجزای در تماس |
سیال دارای تغییرات دمایی زیاد | نیازمند بررسی تغییر ویسکوزیته |
کاربرد فلومتر توربینی
فلومتر های توربینی در صنایع و سیستمهای مختلف مورد استفاده قرار میگیرند، از جمله:
- صنایع نفت، گاز و پتروشیمی
- اندازهگیری مصرف سوخت
- سیستمهای تزریق مواد شیمیایی
- خطوط انتقال آب تمیز
- تجهیزات آزمایشگاهی و تست
- سیستمهای هیدرولیک
- صنایع خودروسازی و هوافضا
- ماشینآلات تولیدی
- واحدهای تصفیه آب
- سیستمهای خنککاری
- اندازهگیری دبی حلالها
- واحدهای بچینگ و پرکن
- کنترل و پایش مصرف سیالات
انتخاب مدل مناسب برای هر کاربرد باید بر اساس مشخصات واقعی فرایند انجام شود و نمیتوان یک فلومتر را برای تمام سیالات و شرایط کاری مناسب دانست.
مزایای فلومتر توربینی
مهمترین مزایای فلومتر توربینی عبارتاند از:
- تکرارپذیری مناسب در شرایط پایدار
- پاسخ سریع به تغییرات جریان
- تولید خروجی پالسی با رزولوشن مناسب
- امکان اندازهگیری دبی لحظهای و حجم تجمعی
- ابعاد نسبتاً جمعوجور
- قابلیت اتصال به نمایشگر و سیستم کنترل
- مناسب برای سیالات تمیز و کمویسکوز
- وجود مدلهای رزوهای، فلنجی و فشار بالا
- امکان استفاده در خطوط با فشار کاری زیاد
- قیمت اقتصادیتر نسبت به برخی فناوریهای پیشرفته اندازهگیری دبی
فلومتر توربینی یک فناوری شناختهشده برای اندازهگیری جریان است، اما عملکرد مناسب آن به تمیزی سیال، نصب صحیح و نگهداری دورهای وابسته است.
معایب فلومتر توربینی
پیش از خرید باید معایب فلومتر توربینی نیز در نظر گرفته شود:
- وجود قطعات متحرک و احتمال فرسایش روتور یا یاتاقان
- حساسیت به ذرات جامد، آلودگی و رسوبات
- تأثیرپذیری دقت از ویسکوزیته سیال
- نیاز به مسیر مستقیم مناسب قبل و بعد از فلومتر
- حساسیت به جریان متلاطم، ضربان و ارتعاش شدید
- احتمال آسیبدیدگی در اثر ضربه هیدرولیکی
- نامناسب بودن بسیاری از مدلها برای سیالات دوغابی و بسیار کثیف
- نیاز به تمیزکاری، بازبینی یا کالیبراسیون دورهای
- احتمال ایجاد خطا در صورت وجود حباب هوا در جریان مایع
- کاهش دقت در دبیهای کمتر از محدوده اندازهگیری
وجود قطعات متحرک و حساسیت به مواد معلق از محدودیتهای اصلی این فناوری محسوب میشود.
راهنمای انتخاب فلومتر توربینی
برای انتخاب و خرید فلومتر توربینی، ابتدا باید اطلاعات فنی فرایند مشخص شود.
نوع سیال
نام سیال، ترکیب شیمیایی، تمیزی، خورندگی، وجود ذرات جامد و احتمال تشکیل رسوب را بررسی کنید. متریال بدنه، روتور، شفت، یاتاقان و آببندی باید با سیال سازگار باشد.
محدوده دبی
حداقل، دبی نرمال و حداکثر دبی خط باید مشخص شود. کارکرد دائمی فلومتر در پایینتر از حداقل دبی اعلامشده میتواند باعث ناپایداری خروجی و افزایش خطا شود.
ویسکوزیته و چگالی
تغییر ویسکوزیته میتواند نسبت میان سرعت روتور و دبی واقعی را تغییر دهد. در کاربردهای دقیق، کالیبراسیون با سیال واقعی یا سیالی با مشخصات نزدیک توصیه میشود.
فشار کاری
فشار نرمال، حداکثر فشار و فشار طراحی خط باید کمتر از فشار مجاز بدنه و اتصالات فلومتر باشد. برای خطوط فشار بالا باید از مدلهای مخصوص استفاده شود.
دمای فرایند
دمای سیال باید با محدوده مجاز بدنه، سنسور، یاتاقانها، آببندی و تجهیزات الکترونیکی هماهنگ باشد.
سایز فلومتر
انتخاب سایز نباید تنها بر اساس قطر لوله انجام شود. محدوده دبی، سرعت سیال و افت فشار نیز باید بررسی شوند. انتخاب فلومتر بیشازحد بزرگ میتواند اندازهگیری دبیهای پایین را دشوار کند.
نوع اتصال
فلومتر توربینی ممکن است با اتصال رزوهای، فلنجی، کلمپی یا اتصالات فشار بالا عرضه شود. استاندارد، کلاس فشاری، سایز و سطح فلنج باید با خط لوله هماهنگ باشد.
برای تکمیل تجهیزات پایپینگ پروژه میتوانید در کنار بررسی قیمت فلومتر و قیمت ترانسمیتر دما، صفحه خرید فلنج را نیز مشاهده کنید.
خروجی الکتریکی
بسته به سیستم کنترل، خروجی مورد نیاز میتواند شامل موارد زیر باشد:
- پالس یا فرکانس
- خروجی آنالوگ 4 تا 20 میلیآمپر
- خروجی سوئیچ
- نمایشگر محلی
- خروجی مخصوص توتالایزر
- پروتکلهای ارتباطی دیجیتال
دقت و تکرارپذیری
دقت مورد نیاز پروژه باید با دیتاشیت و گواهی کالیبراسیون محصول مقایسه شود. دقت اعلامشده معمولاً در محدوده مشخصی از دبی و تحت شرایط کالیبراسیون تعریف میشود.
شرایط محیطی
در محیطهای صنعتی باید درجه حفاظت، رطوبت، گردوغبار، دمای محیط، ارتعاش، نویز الکتریکی و الزامات ضدانفجار بررسی شوند.

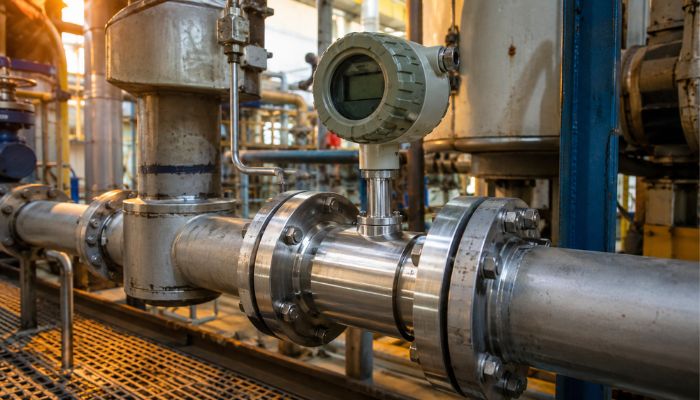

نصب فلومتر توربینی
نصب صحیح نقش مهمی در دقت و طول عمر فلومتر توربینی دارد. جهت فلش روی بدنه باید با جهت جریان هماهنگ باشد و خط لوله پیش از نصب از براده، رسوب و آلودگی پاک شود.
بر اساس دستورالعمل عمومی برخی سازندگان، استفاده از حداقل ۱۰ برابر قطر لوله در بالادست و ۵ برابر قطر لوله در پاییندست میتواند به کاهش آشفتگی جریان کمک کند؛ با این حال، مقدار نهایی باید از دیتاشیت همان مدل استخراج شود. همچنین نصب صافی در بالادست برای جلوگیری از ورود ذرات به روتور توصیه میشود.
نکات مهم نصب عبارتاند از:
- رعایت جهت جریان
- پر نگه داشتن فلومتر در کاربردهای مایع
- جلوگیری از عبور ناگهانی جریان با سرعت زیاد
- حذف هوا و گاز محبوس از خط مایع
- نصب شیر کنترل در پاییندست فلومتر
- رعایت مسیر مستقیم قبل و بعد از تجهیز
- جلوگیری از نصب نزدیک منابع ارتعاش شدید
- دور نگه داشتن کابل سیگنال از موتور، ترانسفورماتور و کابلهای قدرت
- استفاده از صافی مناسب در بالادست
- جلوگیری از اعمال وزن لوله بر بدنه فلومتر

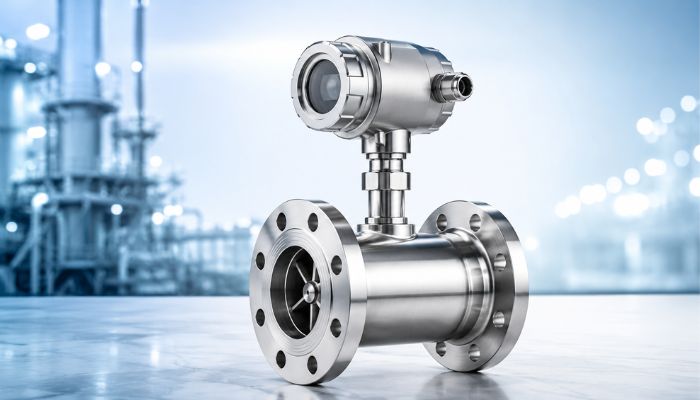

قیمت فلومتر توربینی
قیمت فلومتر توربینی عدد ثابتی ندارد و بر اساس مشخصات فنی، برند، کشور سازنده و شرایط بازار تعیین میشود. دو فلومتر با سایز یکسان ممکن است به دلیل تفاوت در دقت، فشار کاری، متریال یا خروجی الکترونیکی، قیمتهای متفاوتی داشته باشند.
مهمترین عوامل مؤثر بر قیمت فلومتر توربینی عبارتاند از:
- برند و کشور سازنده
- ایرانی یا وارداتی بودن محصول
- سایز اتصال
- محدوده اندازهگیری دبی
- دقت و تکرارپذیری
- متریال بدنه و اجزای داخلی
- نوع اتصال رزوهای یا فلنجی
- کلاس فشاری
- دمای کاری
- نوع سنسور و خروجی
- وجود نمایشگر یا توتالایزر
- گواهی کالیبراسیون
- استانداردهای ضدانفجار
- شرایط تحویل و موجودی
- خدمات پس از فروش و تأمین قطعات
برای استعلام قیمت به روز و مشاوره خرید با کارشناسان فروش ما تماس بگیرید. 02187700142
فلومتر توربینی ایرانی
فلومتر توربینی ایرانی میتواند برای پروژههایی که قیمت، زمان تحویل و دسترسی به خدمات فنی اهمیت بیشتری دارد، گزینه قابل بررسی باشد. با این حال، انتخاب محصول نباید تنها بر اساس داخلی یا خارجی بودن انجام شود.
هنگام بررسی فلومتر توربینی ایرانی به موارد زیر توجه کنید:
- محدوده دبی واقعی
- دقت و تکرارپذیری
- کیفیت ساخت روتور و یاتاقان
- متریال قطعات در تماس با سیال
- امکان ارائه گواهی کالیبراسیون
- کیفیت سنسور و خروجی الکتریکی
- قابلیت تأمین قطعات یدکی
- سابقه عملکرد در کاربرد مشابه
- خدمات تعمیر و کالیبراسیون
- انطباق با فشار و دمای فرایند
در پروژههای حساس، مقایسه فنی مدل ایرانی با مدلهای وارداتی میتواند از انتخاب صرفاً قیمتی جلوگیری کند.
خرید فلومتر توربینی
برای خرید فلومتر توربینی ابتدا باید مشخص شود که تجهیز برای چه سیالی، در چه محدوده دبی و تحت چه فشار و دمایی استفاده خواهد شد. خرید محصول بدون بررسی این اطلاعات ممکن است به انتخاب سایز نامناسب، افت دقت، آسیبدیدگی روتور یا کاهش عمر تجهیز منجر شود.
پیش از ثبت سفارش، اطلاعات زیر را آماده کنید:
- نام و ترکیب سیال
- مایع یا گاز بودن سیال
- حداقل، نرمال و حداکثر دبی
- فشار کاری و فشار طراحی
- دمای فرایند و محیط
- سایز خط
- نوع و استاندارد اتصال
- کلاس فشاری
- متریال مورد نیاز
- دقت مورد انتظار
- خروجی الکتریکی
- درجه حفاظت
- نیاز به تأییدیه ضدانفجار
- نیاز به نمایشگر یا توتالایزر
- نیاز به گواهی کالیبراسیون
در پیکاتک میتوانید مدلهای مختلف فلومتر توربینی را مشاهده و مشخصات آنها را مقایسه کنید. برای انتخاب دقیقتر، مشخصات فرایند خود را در اختیار کارشناسان فروش قرار دهید تا محصولی متناسب با شرایط واقعی خط پیشنهاد شود.
خرید فلومتر توربینی از پیکاتک
پیکاتک یک سامانه تخصصی برای بررسی، مقایسه و خرید و فروش آنلاین محصولات صنعتی است و دستهبندیهای متنوعی از تجهیزات ابزار دقیق، فلومتر، ترانسمیتر دما، تجهیزات فشار، شیرآلات و اتصالات پایپینگ را پوشش میدهد.
مزایای خرید از پیکاتک شامل موارد زیر است:
دسترسی به مدلها و برندهای مختلف
امکان مقایسه مشخصات فنی
دریافت مشاوره پیش از خرید
استعلام قیمت متناسب با مشخصات پروژه
بررسی محصولات ایرانی و وارداتی
دسترسی به تجهیزات جانبی و مرتبط
امکان انتخاب محصول بر اساس شرایط واقعی فرایند
سوالات متداول
فلومتر توربینی چه چیزی را اندازهگیری میکند؟
فلومتر توربینی دبی حجمی سیال را اندازهگیری میکند. خروجی آن میتواند برای نمایش دبی لحظهای یا محاسبه حجم کل عبوری استفاده شود.
آیا فلومتر توربینی برای آب مناسب است؟
بله، بسیاری از مدلهای فلومتر توربینی برای آب تمیز مناسب هستند. در آب دارای ذرات، رسوب یا آلودگی باید صافی مناسب نصب شود یا فناوری دیگری انتخاب گردد.
آیا فلومتر توربینی برای سیالات غلیظ مناسب است؟
این فلومتر معمولاً برای سیالات کمویسکوز عملکرد بهتری دارد. برای سیالات غلیظ باید محدوده ویسکوزیته مجاز و شرایط کالیبراسیون مدل مورد نظر بررسی شود.
آیا فلومتر توربینی قطعه متحرک دارد؟
بله، روتور یا توربین داخلی قطعه متحرک اصلی آن است. به همین دلیل، تمیزی سیال و نگهداری دورهای اهمیت دارد.
تفاوت فلومتر توربینی با فلومتر مغناطیسی چیست؟
فلومتر توربینی دارای روتور متحرک است و معمولاً برای سیالات تمیز استفاده میشود. فلومتر مغناطیسی قطعه متحرک ندارد، اما فقط برای مایعات دارای هدایت الکتریکی مناسب است.
آیا فلومتر توربینی به برق نیاز دارد؟
سنسورهای پیکآپ ساده ممکن است بدون تغذیه جداگانه پالس تولید کنند، اما نمایشگر، ترانسمیتر یا خروجی 4 تا 20 میلیآمپر معمولاً به منبع تغذیه نیاز دارد.
K-Factor در فلومتر توربینی چیست؟
K-Factor تعداد پالسهای تولیدشده به ازای واحد مشخصی از حجم سیال است. این مقدار برای تبدیل فرکانس خروجی به دبی یا حجم استفاده میشود.
علت نمایش اشتباه دبی در فلومتر توربینی چیست؟
وجود ذرات روی روتور، فرسودگی یاتاقان، ویسکوزیته متفاوت با سیال کالیبراسیون، وجود هوا در خط، نصب نادرست، دبی کمتر از محدوده مجاز یا نویز الکتریکی میتواند باعث خطا شود.
برای استعلام قیمت فلومتر توربینی چه اطلاعاتی لازم است؟
نوع سیال، محدوده دبی، فشار، دما، سایز خط، نوع اتصال، متریال، خروجی و دقت مورد نیاز باید اعلام شود.
بهترین فلومتر توربینی کدام است؟
بهترین مدل، فلومتری است که از نظر محدوده دبی، ویسکوزیته، فشار، دما، متریال، دقت و نوع خروجی با شرایط واقعی فرایند هماهنگ باشد. برند یا قیمت بهتنهایی معیار کافی برای انتخاب نیست.
