فلومتر ورتکس اندرس هاوزر

فلومتر ورتکس اندرس هاوزر (Endress Hauser Vortex flowmeter) یکی از انواع پرکاربرد فلومترهای اندرس هاوزر است که بر اساس اصل ایجاد جریان های گردابی جهت اندازه گیری جریان حجمی مایعات، گازها و بخار عمل می کند.

این فلومترهای حجمی مبنی بر سرعت برای اندازه گیری جریان سیالات با دمای فرآیندی 200- تا 400+ درجه سانتی گراد (آپشنال 450 درجه سانتی گراد) و فشار فرآیندی 160 بار (آپشنال 250 بار) استفاده می شوند. فلومترهای ورتکس اندرس هاوزر با دقت 0.75٪ (مایعات) و 1% (گازها/بخار) از سایز DN 15 تا 300 DN تولید می شوند و قابلیت اندازه گیری نرخ جریان از 0.13 تا 2360 m3/h را دارند.

فلومتر ورتکس اندرس هاوزر در طیف وسیعی از صنایع فرآیندی از جمله شیمیایی، پتروشیمی، مهندسی برق و غیره به‌ کار می‌ رود و قادر است انواع مختلف سیالات را اندازه‌ گیری کند. این سیالات شامل بخار اشباع، بخار فوق گرم، هوای فشرده، نیتروژن، گازهای مایع، دی‌ اکسید کربن، حلال‌ها، روغن‌ های انتقال حرارت، آب تغذیه دیگ بخار و میعانات می شوند.

فلومتر ورتکس اندرس هاوزر دارای مزایای متعددی از جمله عدم تاثیرپذیری از ویژگی های سیال مانند تغییرات فشار، چگالی، دما و ویسکوزیته، گستره اندازه گیری بزرگ turndown معمولاً 10:1 تا 30:1 برای گاز یا بخار و حداکثر تا 40:1 برای مایعات، پایداری طولانی مدت، مقاومت بالا در برابر لرزش، شوک دما و ضربه قوچ (water hammer) و غیره است.

همچنین فلومتر ورتکس اندرس هاوزر دارای محدودیت هایی می باشد به عنوان مثال با سیالاتی که ویسکوزیته بالایی دارند به کار نمی روند و عدد رینولدز سیال باید ≤4000 بوده و جهت اندازه گیری دقیق خط لوله پر باشد. هدف از این مقاله آشنایی با انواع فلومتر ورتکس اندرس هاوزر جهت راهنمایی خرید بهترین فلومتر است.

عملکرد فلومتر ورتکس اندرس هاوزر

عملکرد فلومتر ورتکس بر اساس اصل اندازه‌گیری تلاطم‌ هایی است که در پایین‌ دست (downstream) به‌واسطه وجود یک مانع در جریان ایجاد می‌شود. در هر فلومتر گردابی، یک مانع (bluff ) در وسط لوله قرار دارد که به‌ عنوان نقطه‌ای برای ایجاد گرداب عمل می‌ کند.

هنگامی که نرخ جریان به یک مقدار مشخص می‌ رسد، گرداب‌ هایی در پشت این مانع شکل می‌ گیرند که از جریان جدا می‌ شوند و به سمت پایین‌ دست منتقل می‌ گردند. فرکانس این گرداب‌ ها به‌طور مستقیم با سرعت جریان و در نتیجه با جریان حجمی متناسب است. به عبارت دیگر، هر چه سرعت جریان بیشتر باشد، تعداد گرداب‌های جدا شده نیز افزایش می‌ یابد.

گرداب‌ های جدا شده در دو طرف بدنه مانع به‌طور متناوب فشار موضعی مثبت یا منفی ایجاد می‌ کنند که این تغییرات فشار ناشی از حرکت گرداب‌ ها به‌طور مداوم در حال نوسان است و این نوسانات به‌عنوان سیگنال‌ های فشار شناسایی می‌ شوند.

این تغییرات فشار توسط سنسورهای خازنی شناسایی می‌ شود. سنسور به‌طور مداوم نوسانات فشار را اندازه‌ گیری کرده و این اطلاعات را به‌عنوان سیگنال دیجیتال اولیه و خطی به الکترونیک دستگاه منتقل می‌ کند. سپس این سیگنال‌ها پردازش شده و به یک مقدار جریان حجمی تبدیل می‌ شوند که به‌ راحتی قابل نمایش و در قالب سیگنال جریانی معمولا 4 تا 20 میلی آمپر به اتاق کنترل ارسال می شود.

انواع فلومتر ورتکس اندرس هاوزر

فلومترهای ورتکس اندرس هاوزر یا Prowirl علاوه بر جریان حجمی به‌ویژه برای اندازه‌ گیری دبی جرمی نیز کاربرد فراوانی دارند. به همین دلیل مدل‌های مدرن این فلومترها مانند Prowirl 200، به گونه ای طراحی شده‌اند تا فراتر از اندازه‌گیری صرفاً جریان حجمی عمل کنند. این فلومترها به سنسورهای فشار و دما مجهز هستند و همچنین با یک فلوکامپیوتر همراه می‌ شوند که توانایی پردازش و تجزیه و تحلیل داده‌ها را افزایش می‌دهد.

در مواقعی که نیاز به اندازه‌ گیری جریان جرمی گازها وجود دارد، مقادیر سیگنال فشار خارجی می‌توانند به‌صورت دیجیتال و با دقت بالا از طریق پروتکل‌های ارتباطی مانند HART، PROFIBUS یا FOUNDATION Fieldbus خوانده شوند. این ویژگی‌ ها امکان نظارت دقیق و کنترل بهینه فرآیندها را فراهم می‌ کند.

فلومتر ورتکس Prowirl 200 به‌ عنوان اولین فلومتر گردابی در جهان، قابلیت نظارت بر کیفیت بخار را دارد و می‌ تواند به‌طور فوری پیام هشدار در صورت وجود بخار مرطوب ارسال کند، که این ویژگی به ویژه در کاربردهای حساس و حیاتی بسیار ارزشمند است.

علاوه بر این، فلومتر Prowirl 200 می‌ تواند در سیستم‌های نظارت بر جریان تا سطوح ایمنی SIL 2 و SIL 3 مورد استفاده قرار گیرد. این فلومتر به‌طور مستقل توسط TÜV Rheinland مطابق با استاندارد IEC 61508 ارزیابی و تأیید شده است، که نشان‌ دهنده اعتبار و قابلیت اطمینان بالای آن در شرایط صنعتی است. در حال حاضر برند اندرس هاوزر دارای 4 مدل فلومتر ورتکس به شرح زیر می باشد:

• فلومتر ورتکس اندرس هاوزر مدل Proline Prowirl F 200 نسخه استاندارد
• فلومتر ورتکس اندرس هاوزر مدل Proline Prowirl D 200 دارای اتصال ویفری
• فلومتر ورتکس اندرس هاوزر مدل Proline Prowirl O 200 مناسب فشارهای بالا
• فلومتر ورتکس اندرس هاوزر مدل Proline Prowirl R 200 مناسب جریان های کم

فلومتر ورتکس اندرس هاوزر مدل Proline Prowirl F 200

فلومتر ورتکس اندرس هاوزر Prowirl F 200 یک فلومتر چند متغیره است که قادر به اندازه‌گیری بخار مرطوب اشباع، بخار گرم، گازها و مایعات ( برودتی) می‌باشد. این فلومتر با گزینه کالیبراسیون PremiumCal، دقت اندازه‌گیری فوق‌العاده‌ای را ارائه می دهد و بالاترین سطح قابلیت اطمینان را در نرخ‌ های جریان پایین گاز، بخار و مایعات تضمین می‌ کند.

علاوه بر این، Prowirl F 200 بالاترین ایمنی فرآیندی را در مناطق خطرناک ارائه می‌ دهد. فناوری (Heartbeat Technology) این فلومتر، ایمنی فرآیند را در هر زمان تضمین می‌ کند و امکان نظارت و کنترل دقیق را فراهم می کند. این فلومتر همه کاره با تشخیص شرایط بخار مرطوب و بهترین کلاس دقت در طیف گسترده ای از صنایع کاربرد دارد. برخی از مزایای فلومتر ورتکس اندرس هاوزر F 200 در موارد زیر ذکر می شوند:

• قابلیت اندازه گیری جریان حجمی، جریان جرمی، جریان حجمی اصلاح شده، اختلاف جریان گرما، دما
• مدیریت آسان انرژی
• اندازه گیری دما و فشار یکپارچه برای بخار و گازها
• فناوری اندازه گیری مطمئن و قابل اعتماد  مطابق با استاندارد بین المللی Vortex ISO 12764
• دقت مشابه تا Re 10 000 - خطی ترین بدنه فلومتر
• پایداری طولانی مدت و سنسور خازنی مقاوم
• سیم کشی مناسب فلومتر
• عملکرد ایمن و بدون نیاز به باز کردن دستگاه

مشخصات فنی فلومتر ورتکس اندرس هاوزر مدل Proline Prowirl F 200

• محدوده اندازه گیری جریان:  مایع: 0.076 تا 2100 m³/h (0.045 تا 1300 ft³/min) / بخار، گاز: 0.39 تا 28000 m³/h (0.23 تا 17000 ft³/min)
• سایز فلومتر: DN 15 تا 300 (½ تا 12 اینچ)
• دمای فرآیندی: استاندارد -40 تا +260 درجه سانتیگراد (40- تا +500 درجه فارنهایت) و دمای بالا/پایین (آپشنال) 200- تا 400+ درجه سانتی گراد (328- تا 752+ درجه فارنهایت)
• حداکثر فشار فرآیندی: PN 100, Class 600, 20K
• سیگنال خروجی: HART / Pulse/ frequency / switch / 4‐20 mA
• پروتکل ارتباطی: HART, PROFIBUS PA, FOUNDATION Fieldbus
• درجه حفاظت بدنه:  IP66/67
• تاییدیه مناطق خطرناک: ATEX, IECEx, cCSAus, JPN, EAC

فلومتر ورتکس اندرس هاوزر مدل Proline Prowirl D 200

فلومتر ورتکس اندرس هاوزر مدل Prowirl D را می توان با اتصال ویفری (بدون فلنج) مستقیماً بین فلنج های خط لوله نصب کرد. این فلومتر با هزینه نصب کم، وزن سبک و تاییدیه های جهانی (SIL، Haz. area) در کاربردهای مختلفی استفاده می شود. مزایای رایج فلومتر ورتکس اندرس هاوزر مدل Proline Prowirl D 200 عبارتنداز:

• اندازه گیری دمای یکپارچه برای جریان جرمی/انرژی بخار اشباع
• استحکام ثابت شده و مقاومت بالا در برابر ارتعاشات، شوک های دما و ضربه قوچ
• پایداری طولانی مدت و سنسور خازنی بدون رانش
• سیم کشی مناسب تجهیز و محفظه اتصال جداگانه
• عملکرد ایمن با نمایشگر لمسی، نور پس زمینه که نیازی به باز کردن فلومتر نیست

مشخصات فنی فلومتر ورتکس اندرس هاوزر مدل Proline Prowirl D 200

• محدوده اندازه گیری جریان: مایع: 0.16 تا 625 m³/h (0.09 تا 368 ft³/min)/ بخار، گاز: 2 تا 8342 m³/h (1.18 تا 4910 ft³/min)
• سایز فلومتر: DN 15 تا 150 (½ تا 6 اینچ)
• دمای فرآیندی: استاندارد: -40 تا +260 درجه سانتیگراد/ دمای بالا/پایین (آپشنال): 200- تا 400+ درجه سانتی گراد / دمای بالا/پایین (در صورت درخواست): -200 تا +450 درجه سانتیگراد
• حداکثر فشار فرآیندی: PN 40, Class 300, 20K
• سیگنال خروجی: HART / Pulse/ frequency / switch / 4‐20 mA
• پروتکل ارتباطی: HART, PROFIBUS PA, FOUNDATION Fieldbus
• درجه حفاظت بدنه:  IP66/67
• تاییدیه مناطق خطرناک: ATEX, IECEx, cCSAus, JPN, EAC, UK Ex

فلومتر ورتکس اندرس هاوزر مدل Proline Prowirl O 200

فلومتر ورتکس اندرس هاوزر مدل Prowirl O به‌طور ایده‌ آل برای کنترل قابل اعتماد فرآیندها در کاربردهای گاز و بخار با فشارهای فرآیندی بالا طراحی شده است. این فلومتر همچنین با طراحی خود حداکثر ایمنی را در فرآیندهای مختلف تضمین می‌ کند.

مدل Prowirl O برای اندازه‌گیری جریان بخار مرطوب، بخار اشباع، بخار گرم، گازها و مایعات (از جمله مایعات برودتی) در شرایط فشار فرآیندی بالا مورد استفاده قرار می‌ گیرد.

مشخصات فنی فلومتر ورتکس اندرس هاوزر مدل Proline Prowirl O 200

• محدوده اندازه گیری جریان: مایع: 0.1 تا 1700 m³/h (0.061 تا 1000 ft³/min) / بخار، گاز: 0.52 تا 22000 m³/h (0.31 تا 13000 ft³/min)
• سایز فلومتر: DN 15 تا 300 (½ تا 12 اینچ)
• دمای فرآیندی: استاندارد -40 تا +260 درجه سانتیگراد (40- تا +500 درجه فارنهایت) / دمای بالا/پایین (آپشنال): 200- تا 400+ درجه سانتی گراد (328- تا 752+ درجه فارنهایت)
• حداکثر فشار فرآیندی: PN 250, Class 1500, 40K
• سیگنال خروجی: HART / Pulse/ frequency / switch / 4‐20 mA
• پروتکل ارتباطی: HART, PROFIBUS PA, FOUNDATION Fieldbus
• درجه حفاظت بدنه: IP66/67
• تاییدیه مناطق خطرناک: ATEX, IECEx, cCSAus, JPN

فلومتر ورتکس اندرس هاوزر مدل Proline Prowirl R 200

فلومتر ورتکس اندرس هاوزر مدل Prowirl R به‌طور خاص برای کاربردهایی با جریان بسیار کم یا کاهش جریان طراحی شده است. این فلومتر با گزینه کالیبراسیون PremiumCal، دقت اندازه‌گیری فوق‌ العاده‌ای را فراهم می‌ آورد و حداکثر قابلیت اطمینان در دسترس بودن کارخانه را تضمین می‌ کند.

مشخصات فنی فلومتر ورتکس اندرس هاوزر مدل Proline Prowirl R 200

• محدوده اندازه گیری جریان: مایع 0.1 تا 540 m³/h (0.061 تا 320 ft³/min) / بخار، گاز 0.52 تا 7300 m³/h (0.31 تا 4300 ft³/min)
• سایز فلومتر: DN 25 تا 250 (1 تا 10 اینچ)
• دمای فرآیندی: استاندارد -40 تا +260 درجه سانتیگراد (40- تا +500 درجه فارنهایت) / دمای بالا/پایین (آپشنال): 200- تا 400+ درجه سانتی گراد (328- تا 752+ درجه فارنهایت)
• حداکثر فشار فرآیندی: PN 40, Class 300, 20K
• سیگنال خروجی: HART / Pulse/ frequency / switch / 4‐20 mA
• پروتکل ارتباطی: HART, PROFIBUS PA, FOUNDATION Fieldbus
• درجه حفاظت بدنه: IP66/67
• تاییدیه مناطق خطرناک: ATEX, IECEx, cCSAus, JPN, EAC, UK Ex

قیمت فلومتر ورتکس اندرس هاوزر

پیکاتک بزرگترین فروشگاه تخصصی ابزار دقیق در ایران، مجموعه ای از فلومترهای ورتکس اندرس هاوزر را ارائه می دهد. این محصولات در انواع مختلف Prowirl F، Prowirl O، Prowirl R، Prowirl D با بهترین کیفیت و قیمت های رقابتی به فروش می رسند.

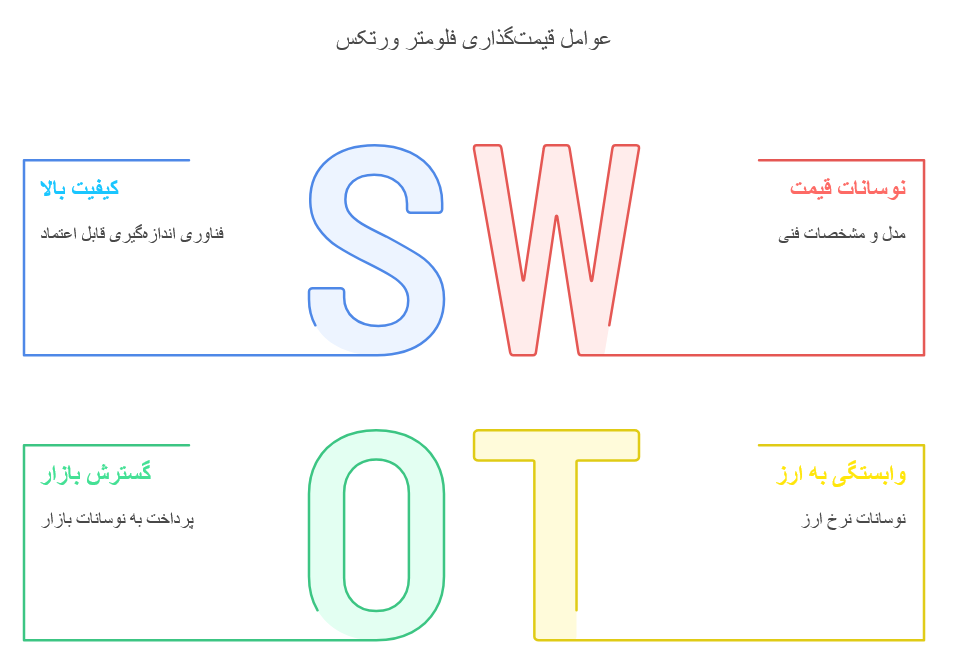

قیمت فلومترهای ورتکس از برند آلمانی اندرس هاوزر تحت تاثیر عوامل مختلفی مانند متریال، سایز، محدوده اندازه گیری، فشار فرآیندی، تاییدیه ها و درجه حفاظت بدنه قرار می گیرد. با توجه به نوسان دلار و شرایط بازار قیمت این محصولات ثابت نخواهد بود به همین منظور جهت اطلاع از قیمت بروز فلومتر ورتکس اندرس هاوزر با کارشناسان فروش ما تماس بگیرید.
