فلومتر IFM

فلومتر جرمی حرارتی IFM یکی از محصولات برند آلمانی ifm است که جهت اندازه گیری و نظارت بر هوای فشرده و گازهای ویژه مانند آرگون (Ar)، دی اکسید کربن (CO2) و نیتروژن (N2) بر اساس استانداردهای ISO 2533 و DIN 1343 تولید می شود. این فلومترها به گونه‌ای طراحی شده‌ اند که اندازه‌ گیری‌ های دقیقی از نرخ جریان حجمی و دمای سیال ​​ارائه می‌ دهند و از مدیریت کارآمد سیستم‌ های هوای فشرده در کاربردهای صنعتی اطمینان می‌ دهند.

مزایای فلومتر IFM شامل زمان پاسخ سریع، حساسیت بالا، اندازه گیری جامع، محدوده اندازه گیری گسترده تا  700 Nm³/h و غیره می شود. فلومترهای هوای فشرده سری SD، جریان حجمی استاندارد هوای فشرده را در کاربردهای صنعتی نظارت می‌ کنند. این فلومترهای گازی چهار پارامتر فرآیندی شامل سرعت جریان، حجم جریان، میزان مصرفی و دمای سیال را اندازه‌گیری می‌ کنند. حتی در صورت نوسانات دما یا فشار، این فلومترها مقادیر دقیقی ارائه می‌ دهند و امکان تشخیص کوچکترین نشتی‌ ها را فراهم می‌ کنند.

با استفاده از تنظیمات سوئیچ قابل برنامه‌ریزی و سطوح هشدار، میتوان به اوج مصرف، مصرف فعلی یا مصرف تجمعی دسترسی پیدا کرد و آن‌ ها را تنها با فشردن یک دکمه تنظیم نمود. این فلومترها دارای دو خروجی سوئیچینگ هستند که می‌ توانند به‌ صورت نرمال باز (normally open) یا نرمال بسته (normally close) تنظیم شوند.

برای خروجی مقادیر اندازه‌گیری‌ شده، یکی از خروجی‌ ها می‌ تواند به‌ عنوان خروجی آنالوگ مقیاس‌ پذیر پیکربندی شود. برای نظارت بر میزان مصرف، خروجی دیگر پالس‌ های شمارشی را به کنترلر ارسال می‌ کند. تنظیم پارامترها از طریق دکمه‌های موجود بر روی فلومتر انجام می‌ شود. برخی از مدل‌ها امکان پیکربندی از طریق IO-Link را نیز دارند. به‌ عنوان مثال، با استفاده از رابط USB و نرم‌افزار LINERECORDER SENSOR، امکان انتقال و بایگانی مجموعه پارامترها فراهم می‌ شود.

این فلومترها با دقت بالا و قابلیت اطمینان تجهیز مناسبی برای نظارت و مدیریت مصرف هوای فشرده و گازهای صنعتی در محیط‌ های صنعتی محسوب می‌ شوند. هدف از ارائه این مقاله آشنایی با انواع فلومترهای گازی IFM و راهنمایی خرید محصولات آن می باشد.

پیکاتک مرجع خرید و فروش فلومتر در بازار ایران | لیست نمایندگی فروش و استعلام قیمت

انواع فلومتر IFM

فلومترهای IFM در انواع مختلفی بر اساس نوع سیال (هوای فشرده، گاز صنعتی)، محدوده اندازه گیری (l/min) یا (m³/h)، سایز اتصال فرآیندی رزوه ای، دمای سیال، تاییدیه ها و قیمت عرضه می شوند. در ادامه برخی از انواع رایج فلومتر IFM معرفی می شوند:

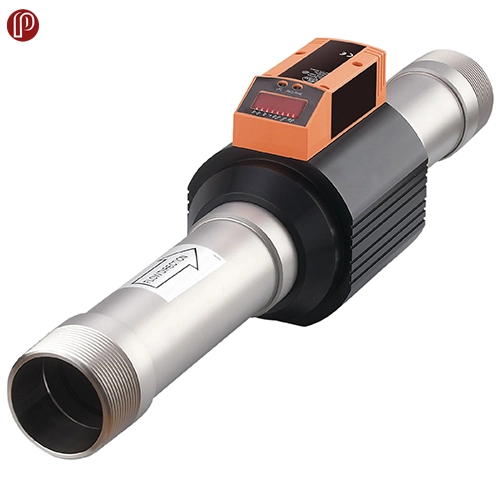

فلومتر IFM مدل SD2000

فلومتر هوای فشرده مدل SD2000 اندازه گیری دقیق دبی، مصرف و دمای سیال را ارائه می دهد. این فلومتر با تکرارپذیری و دینامیک اندازه‌گیری بالا، برای تشخیص هوای فشرده در مصارف صنعتی ایده‌ آل است. همچنین، دارای خروجی‌ های سوئیچینگ، آنالوگ و پالس و نمایشگر LED چهار رقمی با وضوح بالا است. برخی از مشخصات فنی فلومتر IFM مدلSD2000 به شرح زیر است:

• محدوده اندازه گیری: 0.3...95.2 m/s و 3...700 m³/h و 0.04...11.66 m³/min
• دمای سیال: 0...60 °C
• متریال قسمت های در تماس با سیال: stainless steel (304/1.4301): ; FKM; ceramics: glass passivated; PEEK GF30; polyester; aluminium
• رنج فشار: 16 bar
• سیگنال های خروجی: switching signal; analogue signal; pulse signal; IO-Link
• ولتاژ فرآیندی: 18...30 V
• سوئیچ: normally open / normally closed

کاربرد فلومتر IFM مدل SD2000

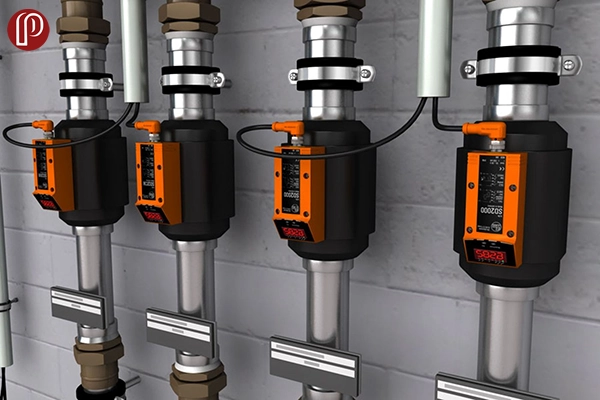

فلومترهای هوای فشرده مدل SD2000 قادر به تشخیص مصرف در فشارهای معمولی (6 بار) و سیستم‌ های فشار قوی (12 بار) هستند. این فلومترها با ثبت میزان مصرف، امکان شناسایی نشتی‌ ها را فراهم می‌ کنند. انتقال پارامترهای تنظیمی فلومترها از طریق فیش حافظه (E30398) صورت می‌ گیرد که در صورت نیاز، تعویض سریع و مطمئن واحدها را ممکن می‌ سازد. همچنین، تنظیم پارامترها و تحلیل سنسورها با استفاده از USB IO-Link master (E30390) امکان‌ پذیر است.

فلومتر هوای فشرده efector metris از شرکت ifm با نمایشگر و توتالایزر، به‌ طور مداوم مصرف هوای فشرده‌ی تجهیزات متصل به واحد نگهداری را پایش می‌ کند. این سیستم با دینامیک اندازه‌گیری بالا، امکان تشخیص دقیق حتی کوچک‌ ترین مقادیر، مانند نشتی‌ ها را فراهم می‌ سازد.

نمایشگر LED چهار رقمی یکپارچه همراه با نشانگرهای وضعیت، اطلاعات را در محل نظارت به‌وضوح در دسترس قرار می‌ دهد. چه در مورد مصرف اوج، مصرف فعلی یا تجمعی، مقادیر سوئیچینگ یا هشدار را می‌ توان به‌ سادگی با فشردن یک دکمه برنامه‌ ریزی و مشاهده کرد.

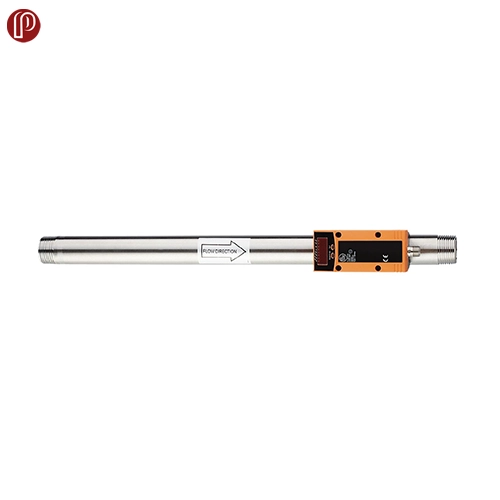

مشخصات فنی فلومتر IFM مدل SD8000

• محدوده اندازه گیری: 13...3750 l/min  و 0.4...109.2 m/s و 0.7...225 m³/h
• دمای سیال:  0...60 °C
• متریال قسمت های در تماس با سیال: stainless steel (304/1.4301); FKM; ceramics glass passivated; PEEK GF30; polyester; aluminium
• رنج فشار: 16 بار
• سیگنال های خروجی: switching signal; analogue signal; pulse signal; IO-Link
• ولتاژ فرآیندی: 18...30 DC
• سوئیچ: normally open / normally closed
• اتصال: رزوه ای  DN25
• درجه حفاظت بدنه: IP 65

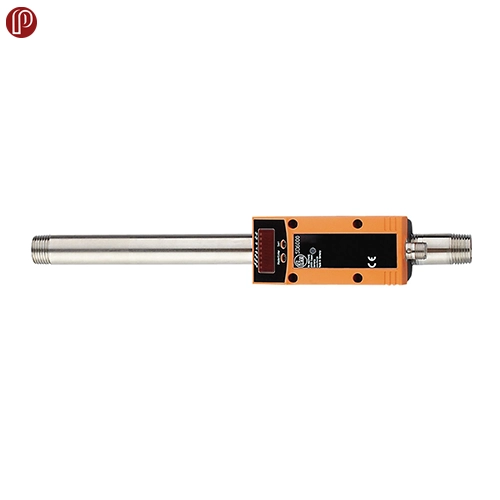

مشخصات فنی فلومتر IFM مدل SD6000

• محدوده اندازه گیری: 10 تا 1250 لیتر در دقیقه و  0.3 تا 103.6 m/s و 0.2 تا 75 m³/h
• رنج فشار: 16 بار
• اتصال: رزوه ای R 1/2 DN15
• دمای سیال: 0...60 °C
• سیگنال خروجی: 2 تا سیگنال سوئیچینگ؛ سیگنال آنالوگ؛ سیگنال پالس؛ IO-Link; (قابل تنظیم)
• ولتاژ: 18 تا 30 ولت DC
• متریال قسمت های در تماس با سیال: فولاد ضد زنگ (304/1.4301)؛ FKM; شیشه سرامیک؛ PEEK GF30; پلی استر؛ آلومینیوم
• درجه حفاظت بدنه: IP 65

کاربرد فلومتر IFM مدل SD6000

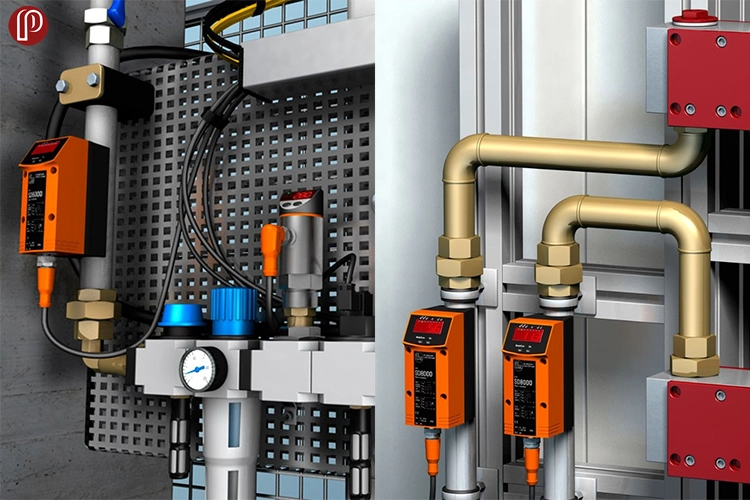

در فرآیندهای ماشین‌کاری خشک، نظارت دقیق بر مصرف هوای فشرده و فشار سیستم از اهمیت بالایی برخوردار است. استفاده از تجهیزات مناسب می‌تواند به بهبود کارایی و کاهش هزینه‌ها کمک کند. فلومتر هوای فشرده سری SD6000 برای اندازه‌گیری دقیق جریان، مصرف و دمای متوسط هوای فشرده طراحی شده است.

با دقت و تکرارپذیری بالا، امکان تشخیص حتی کوچک‌ ترین نشتی‌ها را فراهم می‌ کند. نمایشگر LED چهار رقمی و خروجی‌های متنوع آن، اطلاعات لازم را به‌صورت لحظه‌ای در اختیار کاربر قرار می‌دهد. سنسور فشار مدل PN5004 با طول عمر بیش از 100 میلیون سیکل فشاری، برای نظارت بر حداقل فشار مورد نیاز در سیستم‌های هوای فشرده ایده‌آل است.

واحدهای تعمیر و نگهداری با داشتن فیلترهای مخصوص، ناخالصی‌ های موجود در هوای فشرده را حذف می‌ کنند. علاوه بر این، شیرهای کنترل فشار موجود در این واحدها، فشار ثابت در شبکه هوای فشرده را تضمین می‌ کنند. استفاده از سنسورهای فشار مانند PN5004 در این واحدها، امکان اندازه‌گیری و نمایش دقیق فشار سیستم را فراهم می‌ سازد. با بهره‌گیری از فلومترهای هوای فشرده ifm پس از واحدهای تعمیر و نگهداری، می‌ توان به‌صورت مداوم بر مصرف هوای فشرده نظارت کرده و از عملکرد بهینه سیستم اطمینان حاصل کرد.

مزایای فلومتر IFM

• قابلیت اندازه گیری چندین پارامتز: این فلومترها علاوه بر اندازه‌گیری جریان، دارای سنسورهای یکپارچه برای دما و فشار هستند که نیاز به نصب دستگاه‌های جداگانه را برطرف می‌ کنند و هزینه‌های نصب و نگهداری را کاهش می‌ دهند.
• تشخیص نشتی و کاهش هزینه‌ها: با دقت بالای اندازه‌گیری، حتی کوچک‌ ترین نشتی‌ ها شناسایی می‌ شوند که این امر می‌ تواند تا 25٪ از هزینه‌ های عملیاتی مرتبط با هوای فشرده را کاهش دهد.
• بهبود کیفیت محصول: در صنایعی مانند جوشکاری و تولید مواد غذایی، نظارت دقیق بر گازهای محافظ مانند آرگون، نیتروژن و دی‌ اکسید کربن، به بهبود کیفیت محصول و کاهش ضایعات کمک می‌ کند.
• فناوری IO-Link: این فناوری امکان دسترسی به داده‌ های بلادرنگ مانند نرخ جریان، حجم، دما و فشار را فراهم می‌ کند و با تحلیل این داده‌ها، می‌ توان روندها را مشاهده کرده و نشتی‌ ها را شناسایی کرد که منجر به کاهش هزینه‌ ها می‌ شود.
• سازگاری با گازهای صنعتی مختلف: این تجهیزات برای نظارت بر گازهای صنعتی گران‌ قیمت مانند نیتروژن، آرگون، دی‌اکسید کربن و هلیوم طراحی شده‌اند و با اندازه‌گیری دقیق، به کاهش مصرف و هزینه‌ها کمک می‌ کنند.
• پشتیبانی از استانداردهای مدیریت انرژی: این فلومترها با ارائه اندازه‌ گیری‌ های دقیق، پایه‌ای برای سیستم‌ های مدیریت انرژی مطابق با استاندارد DIN EN ISO 50001 فراهم می‌ کنند.

عملکرد فلومتر IFM

فلومترهای سری SD شرکت ifm با ترکیب سنسورهای دما و فشار یکپارچه، امکان نظارت دقیق بر هوای فشرده و گازهای خاص را فراهم می‌ کنند. این فلومترها با بهره‌گیری از فناوری IO-Link، تحلیل بلادرنگ داده‌ها را ممکن می‌ سازند. فلومتر جرمی حرارتی (ترمال مس) از برند ifm بر اساس اثر خنک‌ کنندگی سیالات جاری مانند گازها عمل می‌ کند.

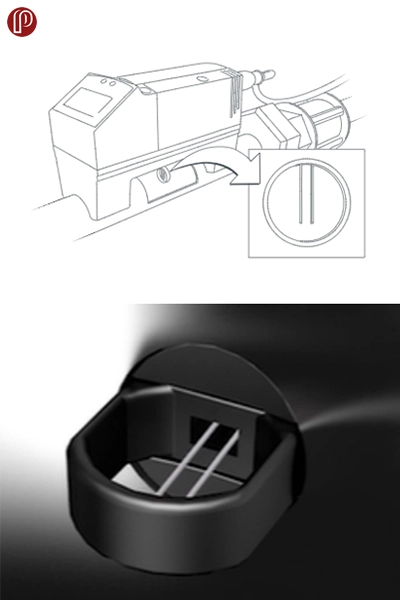

در طراحی فلومترهای سری SD، دو پراب سرامیکی پراب گرم‌ شونده (مقاومت اندازه‌گیری) که به‌ طور مداوم گرم می‌ شود و پراب مرجع (مقاومت مرجع) که گرم نمی‌ شود و به‌عنوان مرجع دمایی عمل می‌ کند. هنگامی که گاز از روی این پراب‌ ها عبور می‌ کند، پراب گرم‌ شونده حرارت خود را به گاز منتقل می‌ کند که منجر به کاهش دمای آن می‌ شود.

این کاهش دما باعث تغییر در مقاومت الکتریکی پروب می‌ شود. اختلاف ولتاژ بین دو پراب متناسب با سرعت جریان گاز است و به این ترتیب، اندازه‌گیری دقیق جریان امکان‌ پذیر می‌ شود. استفاده از فناوری IO-Link در این فلومترها، علاوه بر تسهیل در تنظیم پارامترها، امکان انتقال داده‌های دقیق و بلادرنگ را فراهم می‌ کند که به بهبود کارایی و نظارت مؤثر بر سیستم‌ های هوای فشرده و گازهای صنعتی منجر می‌ شود.

گازها به دلیل تراکم‌ پذیری، تحت تأثیر تغییرات فشار و دما قرار می‌ گیرند که بر حجم و چگالی آن‌ ها تأثیر می‌ گذارد. برای مقایسه و اندازه‌گیری دقیق نرخ جریان گازها در شرایط مختلف، از دو مفهوم نرخ جریان واقعی (ACFM) و نرخ جریان استاندارد (SCFM) استفاده می‌ شود.

نرخ جریان واقعی (ACFM) که این نرخ جریان، حجم گاز را در شرایط واقعی فشار و دمای محیط اندازه‌ گیری می‌ کند. از آنجایی که فشار و دما می‌ توانند تغییر کنند، ACFM ممکن است در شرایط مختلف متفاوت باشد. اما نرخ جریان استاندارد (SCFM) برای ایجاد مبنای مقایسه‌ ای ثابت معرفی شده است که حجم گاز را در شرایط استاندارد مشخصی اندازه‌ گیری می‌ کند. این شرایط استاندارد بر اساس استاندارد DIN ISO 2533 به صورت زیر تعریف می‌ شوند:

• فشار: 1013 میلی‌بار (1.013 بار)

• دما: 15 درجه سانتی‌گراد

• رطوبت نسبی: 0٪

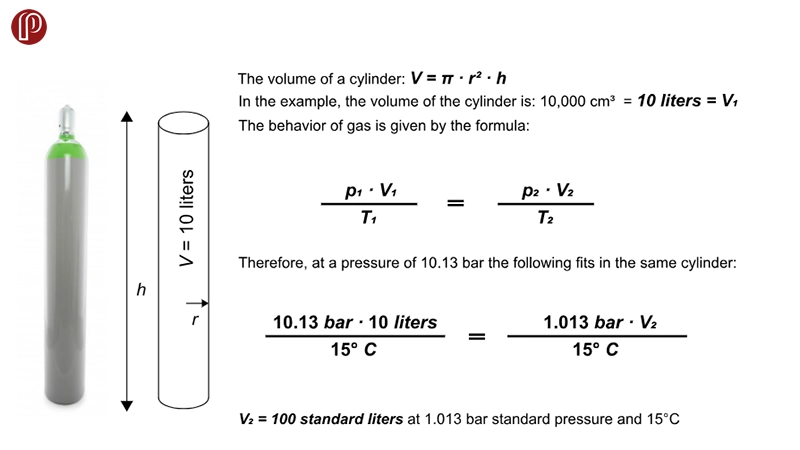

برای مثال، اگر سیلندری با هوای فشرده در فشار 10.13 بار پر شود و حجم آن توسط فلومتر SD اندازه‌گیری شود، دستگاه 100 لیتر استاندارد را نمایش می‌ دهد. این به این معناست که فلومتر SD همواره جریان حجمی را به شرایط استاندارد تبدیل می‌ کند، که شامل فشار 1013 میلی‌بار (1.013 بار)، دمای 15 درجه سانتی‌گراد و رطوبت نسبی 0٪ است. این ویژگی به فلومتراجازه می‌ دهد تا با جبران تغییرات فشار و دما، مقدار دقیق هوای مصرفی را اندازه‌گیری کند.

زمان پاسخگویی

زمان پاسخ‌ گویی یک فلومتر مدت زمانی است که برای تشخیص تغییرات در سرعت جریان نیاز دارد و هرچه این زمان کوتاه‌ تر باشد، شمارنده توتالایزر دقیق‌ تر عمل کرده و سیستم کنترل می‌ تواند سریع‌ تر به شرایط متغیر واکنش نشان دهد.

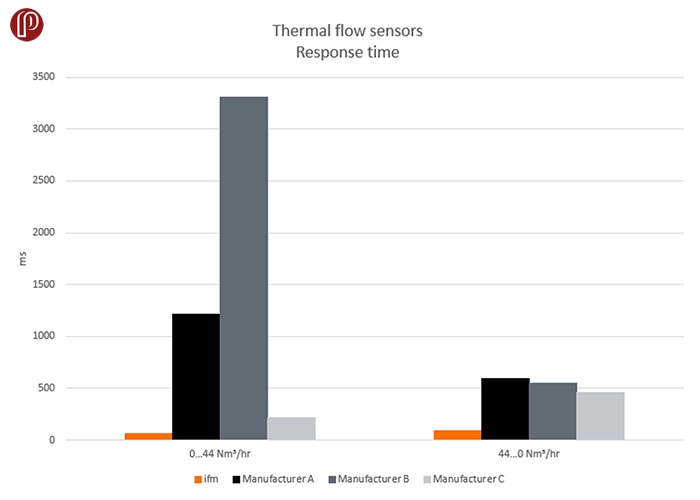

فلومترهای هوای فشرده سری SD شرکت ifm با زمان پاسخ‌دهی سریع و ثابت، عملکرد بهینه‌ای را در تشخیص تغییرات جریان ارائه می‌ دهند. این ویژگی به‌ویژه در کاربردهایی که نیاز به دقت بالا و واکنش سریع به تغییرات جریان دارند، حائز اهمیت است. برای مثال، مدل SD6000 دارای زمان پاسخ‌دهی 0.1 ثانیه است که امکان تشخیص سریع تغییرات در جریان را فراهم می‌ کند. این زمان پاسخگویی کوتاه و پایدار، دقت بالای اندازه‌گیری و واکنش سریع سیستم کنترل را تضمین می‌ کند.

استفاده از این فلومترها در سیستم‌های هوای فشرده و گازهای صنعتی، به بهبود کارایی و کاهش هزینه‌های عملیاتی کمک می‌کند. زمان پاسخ‌ دهی سریع و ثابت این تجهیزات، امکان شناسایی و رفع سریع نشتی‌ها و تغییرات غیرمنتظره در جریان را فراهم می‌ سازد.

قیمت فلومتر IFM

فلومترهای جرمی حرارتی IFM از پرکاربردترین تجهیزات ابزاردقیق برای اندازه‌گیری جریان گازها در صنایع مختلف هستند. هنگام خرید فلومتر جرمی حرارتی ifm عوامل موثر بر قیمت آن نظیر مدل فلومتر، سایز، محدوده اندازه گیری جریان، سایز اتصال رزوه ای، متریال، دقت، نوع سیگنال های خروجی و عملکرد سوئیچینگ را در نظر بگیرید.

فروشگاه تخصصی ابزار دقیق پیکاتک به عنوان بزرگترین تامین کننده تجهیزات ابزار دقیق در ایران، مجموعه ای از فلومترهای جرمی حرارتی (Thermal mass) را با بهترین کیفیت و قیمت رقابتی به فروش می رساند. جهت مشاهده محصولات  ifm موجود در فروشگاه پیکاتک به بالای این مقاله مراجعه نمایید همچنین جهت کسب اطلاعات فنی بیشتر و استعلام قیمت به روز فلومتر IFM با کارشناسان فروش ما تماس بگیرید.

قیمت فلومترهای IFM به عوامل مختلفی بستگی دارد، از جمله:

• نوع فلومتر: IFM فلومترهای مختلفی از جمله فلومترهای مغناطیسی، حرارتی، التراسونیک و غیره تولید می‌کند که هر کدام قیمت متفاوتی دارند.
• مدل و مشخصات فنی: مدل‌های مختلف فلومترهای IFM با توجه به مشخصات فنی خود، مانند محدوده اندازه‌گیری، دقت، نوع خروجی و غیره، قیمت‌های متفاوتی دارند.
• اندازه و نوع اتصال: اندازه لوله و نوع اتصال فلومتر، بر قیمت آن تأثیر می‌گذارد.
• جنس بدنه و قطعات داخلی: جنس مواد به کار رفته در ساخت فلومتر، مانند استنلس استیل یا آلیاژهای خاص، بر قیمت آن تأثیر می‌گذارد.
• دقت و قابلیت‌های اضافی: فلومترهای با دقت بالاتر و قابلیت‌های اضافی، مانند قابلیت ثبت داده‌ها یا ارتباط با سیستم‌های کنترل، معمولاً قیمت بیشتری دارند.
• برند و کیفیت: برند IFM به دلیل کیفیت بالا، قیمت بالاتری نسبت به برندهای کمتر شناخته شده دارد.
• شرایط بازار: نوسانات بازار و نرخ ارز نیز می‌توانند بر قیمت فلومترهای IFM تأثیر بگذارند.

برای اطلاع از قیمت دقیق فلومتر IFM، می‌توانید به منابع زیر مراجعه کنید:

• نمایندگی‌های رسمی IFM در ایران: نمایندگی‌های رسمی IFM می‌توانند اطلاعات دقیق و به‌روز در مورد قیمت محصولات ارائه دهند.
• فروشگاه‌های تجهیزات صنعتی و ابزار دقیق: فروشگاه‌های معتبر تجهیزات صنعتی و ابزار دقیق، فلومترهای IFM را به فروش می‌رسانند و می‌توانند اطلاعات قیمت را در اختیار شما قرار دهند.
• وب‌سایت‌های فروش آنلاین تجهیزات صنعتی: برخی وب‌سایت‌های فروش آنلاین، فلومترهای IFM را عرضه می‌کنند و قیمت‌ها را نمایش می‌دهند.
