فلو سوئیچ خطی

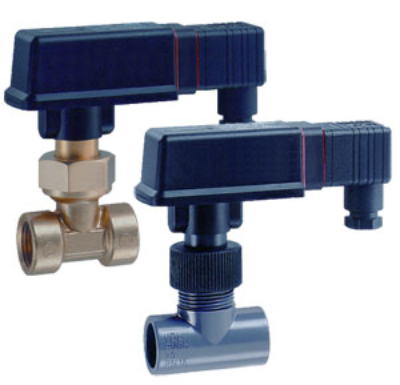

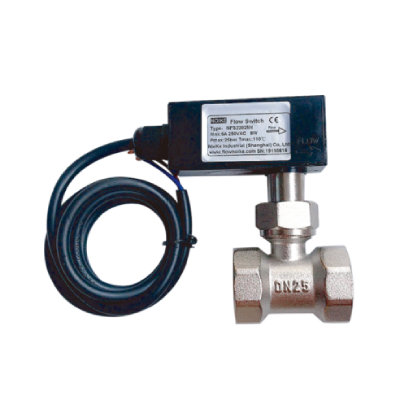

فلو سوئیچ خطی (In-line Flow Switch) یکی از انواع سوئیچ های جریان است که در مسیر جریان سیالات مختلف (مایع یا گاز) نصب شده و با تشخیص جریان عبوری، یک سیگنال دیجیتالی (on/off) برای قطع یا وصل به سایر تجهیزات ارسال می کند.  این نوع فلو سوئیچ‌ ها معمولاً برای نظارت و کنترل جریان سیالات در صنایع مختلف و برای جلوگیری از آسیب به تجهیزات ناشی از جریان بیش از حد یا کمبود جریان مورد استفاده قرار می گیرند.

 این تجهیزات عملکردی مشابه به سوئیچ‌ های جریان پدالی دارند اما با طراحی داخلی متفاوتی که پدال یا تیغه را درون دستگاه قرار می‌ گیرد. یکی از مزایای اصلی استفاده از فلو سوئیچ خطی، کنترل دقیق و مداوم جریان سیالات است. این کنترل باعث بهبود ایمنی و کارایی سیستم‌ ها شده و از بروز مشکلات جدی و خسارت‌ های احتمالی جلوگیری می‌ کند.

ارسال به موقع سیگنال‌ های هشدار نیز یکی دیگر از امکانات این دستگاه است که در جلوگیری از خرابی‌ های احتمالی سیستم بسیار مؤثر است. در ادامه این مقاله به بررسی عملکرد، مزایا، کاربرد، نکات مهم انتخاب فلو سوئیچ خطی جهت راهنمایی خرید محصولات پیکاتک می پردازیم.

فلو سوئیچ خطی چگونه کار می کند؟

 فلو سوئیچ های خطی به گونه‌ای طراحی شده‌اند که با تغییر جریان سیال و مبنا قرار دادن نقطه تنظیم شده (Set Point)، یک سیگنال الکتریکی جهت قطع یا وصل به سایر تجهیزات مانند پمپ‌ ها ارسال می‌ کنند. این قابلیت به اپراتورها امکان می‌ دهد تا با نظارت فعال و پیوسته بر شرایط جریان، عملکرد سیستم‌ های خود را بهینه و امن نگه دارند.

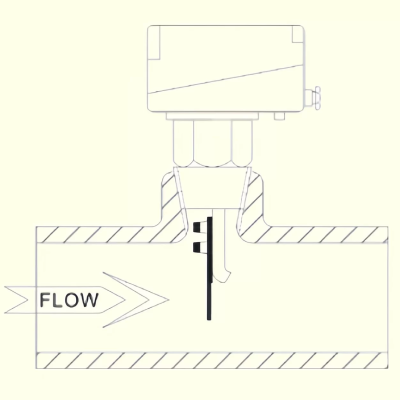

این سوئیچ‌ ها می‌ توانند در سیستم‌ های هشدار دهنده نیز به کار رفته تا در صورت بروز کاهش یا افزایش ناگهانی جریان، امنیت فرآیندها را افزایش دهند. استفاده از مواد با کیفیت بالا در ساخت آنها باعث می‌ شود که عمر مفید دستگاه‌ ها طولانی‌ تر بوده و نیاز به تعمیر و نگهداری تقلیل یابد. فلو سوئیچ خطی بر اساس یک اصل مکانیکی ساده به صورت زیر عمل می‌ کند:

• قرارگیری پدال در مسیر جریان: در فلو سوئیچ خطی، یک پدال یا تیغه‌ی مقاوم از جنس فلز یا پلاستیک مقاوم در داخل مسیر سیال تعبیه می‌ شود.
• حرکت سیال و تحریک پدال: با عبور سیال از خط لوله، فشار سیال بر پدال وارد می‌ شود. زمانی که شدت جریان به مقدار تعیین شده (ست پوینت) برسد، نیروی سیال پدال را از حالت اولیه جابه‌ جا می‌ کند.
• فعال‌سازی میکروسوئیچ: با حرکت پدال، سیگنال به میکروسوئیچ یا ریدسوئیچ منتقل شده و کنتاکت الکتریکی بسته یا باز می‌ شود. این عملکرد در واقع اعلامگر عبور جریان با دبی تعیین شده یا قطع آن است.
• صدور فرمان کنترلی: با تغییر وضعیت سوئیچ، به سیستم‌های دیگر مانند پمپ، شیر برقی یا سیستم‌های اعلان هشدار (آلارم) فرمان داده می‌شود تا اقدامات لازم (مانند روشن/خاموش‌کردن پمپ یا هشدار نقص جریان) صورت گیرد.

مزایای استفاده از فلو سوئیچ خطی

• واکنش سریع: عکس‌العمل آنی به تغییر وضعیت جریان
• دقت مناسب: کنترل قابل اطمینان دبی، جلوگیری از آسیب تجهیزاتی مانند پمپ و سیستم‌ های گرمایش و سرمایش
• نصب آسان: نصب آسان داخل خط (Inline) در اکثر خطوط و سیستم‌ های لوله‌ کشی
• قابلیت اطمینان بالا: عمر طولانی و نیاز حداقل به تعمیرات در صورت انتخاب مناسب
• سازگاری با سیالات مختلف: قابل استفاده با مایعات مختلف اعم از آب، روغن، سوخت و مواد شیمیایی
• تنوع گسترده مدل‌ها: گزینه‌های متنوع برای پاسخگویی به نیازهای بخصوص هر پروژه صنعتی

برندهای تولیدکننده فلو سوئیچ خطی

• فلو سوئیچ خطی جورج فیشر
• فلو سوئیچ خطی آی تی IT

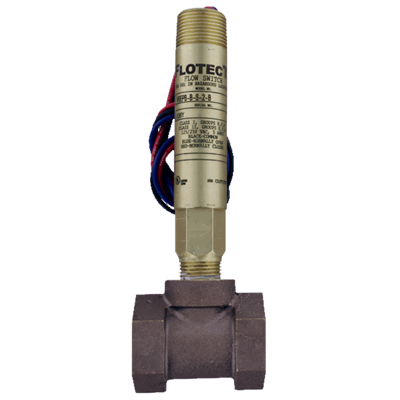

• فلو سوئیچ خطی فلوتک FLOTEC
• فلو سوئیچ خطی ACOL
• فلو سوئیچ خطی بورکرت

کاربرد فلو سوئیچ خطی در صنایع مختلف

فلو سوئیچ خطی پدالی (Inline Paddle Flow Switch) یکی از مهم‌ترین تجهیزات ابزار دقیق برای کنترل و پایش جریان سیالات (مایعات و گازها) در خطوط لوله صنعتی است. این تجهیز ساده و پرکاربرد، نقشی اساسی در تضمین ایمنی، بهبود عملکرد و کاهش هزینه‌ ها در صنایع دارد. در ادامه به بررسی کاربردهای رایج این مدل فلو سوئیچ می پردازیم:

صنایع نفت، گاز و پتروشیمی

• کنترل جریان روغن و گاز: فلو سوئیچ پدالی جهت تشخیص کم بودن یا قطع شدن جریان سیالات در خطوط انتقال استفاده می‌ شود؛ که از آسیب دیدگی پمپ‌ ها و تجهیزات گران‌ قیمت جلوگیری می‌ کند.
• سیستم‌های خنک‌کننده: بررسی وجود جریان آب خنک‌ کننده در کولینگ تاورها و مبدل‌ های حرارتی
• تشخیص نشتی: هشدار سریع هنگام کاهش غیرمجاز جریان به دلیل نشتی یا انسداد لوله

صنایع آب و فاضلاب

• کنترل پمپ‌ های انتقال آب: با اطمینان از وجود جریان، پمپ‌ ها تنها زمانی که آب در لوله جریان دارد، فعال می‌ شوند و از سوختگی خشک موتور جلوگیری می‌ شود.
• سیستم‌ های تصفیه: کنترل جریان در مراحل مختلف فیلتراسیون و شستشوی معکوس

صنایع نیروگاهی و تأسیسات حرارتی

• بویلر و چیلرها: فلو سوئیچ پدالی تضمین می‌ کند که قبل از روشن شدن مشعل یا کمپرسور، جریان کافی سیال وجود دارد تا از آسیب و خطرات احتمالی پیشگیری شود.
• سیستم‌ های برگشت بخار و آب: کنترل جریان در خطوط بازگشت برای بهره‌ وری بیشتر و افزایش طول عمر تجهیزات

صنایع شیمیایی و دارویی

• کنترل روند اختلاط: اطمینان از وجود جریان صحیح مواد شیمیایی در مخازن و خطوط فرآیندی
• سیستم‌ های ایمنی: فعال‌ سازی سریع آلارم یا قطع عملکرد برخی تجهیزات در صورت قطع جریان ناگهانی

نکات مهم در انتخاب فلو سوئیچ خطی

• برند سازنده
• وضعیت محصول (نو یا دست دوم)
• نوع خروجی
• سایز اتصال
• دما و فشار فرآیندی
• نوع سیال
• بازه عملکردی سوئیچ
• مشخصات الکتریکی کنتاکت
• متریال (بدنه، اتصال و سنسور)
• درجه حفاظتی بدنه IP
• ملاحظات نصب و نگهداری
• تاییدیه ضدانفجار

خرید فلو سوئیچ خطی از فروشگاه ابزاردقیق پیکاتک

فلو سوئیچ خطی بخش کلیدی در ایمن‌سازی خطوط جریان سیال در صنایع مختلف است. انتخاب مناسب این تجهیز نه تنها باعث جلوگیری از آسیب تجهیزات و اتلاف انرژی می‌ شود بلکه نقش مهمی در کاهش هزینه‌ های نگهداری ایفا می‌ کند. فروشگاه ابزاردقیق پیکاتک به عنوان مرجع تخصصی تجهیزات صنعتی، بهترین گزینه‌ها را برای خرید، مشاوره و پشتیبانی فنی فلو سوئیچ خطی به مشتریان خود عرضه می‌ کند.

فروشگاه پیکاتک یک سامانه تخصصی و پیشرو در زمینه فروش آنلاین تجهیزات ابزار دقیق، شیرآلات صنعتی، پایپینگ و اتصالات است که با هدف رشد و توسعه کسب‌وکارهای صنعتی در ایران فعالیت می‌ کند. این فروشگاه با ارائه محصولات متنوع از برندهای معتبر جهانی، به‌ویژه در صنایع نفت، گاز، پتروشیمی، نیروگاهی و فولاد، توانسته است جایگاه ویژه‌ای در بازار ایران به دست آورد.

فروشگاه اینترنتی پیکاتک مجموعه ای از فلوسوئیچ های خطی را از برندهای معتبر جهانی نظیر فلوتک، جورج فیشر، ای تی و غیره با بهترین کیفیت و قیمت مناسب به فروش می رساند. جهت کسب اطلاعات بیشتر، دریافت لیست قیمت فلوسوئیچ خطی و مشاوره رایگان با کارشناسان پیکاتک به شماره 88109770-021 تماس بگیرید.

سوالات متداول:

۱. فلو سوئیچ خطی چیست و بر چه اساسی عمل می‌کند؟

پاسخ:

فلو سوئیچ خطی یک تجهیز کنترلی در خطوط لوله است که وظیفه تشخیص و اعلام وجود یا عدم وجود جریان سیال (مایع یا گاز) در خط را دارد. عملکرد آن معمولاً بر اساس حرکت یک پدال (پرّه) یا صفحه سنسور است که با عبور سیال جابه‌جا شده و باعث تحریک کنتاکت داخلی یا فرستادن سیگنال الکتریکی به سیستم کنترلی می‌شود.

۲. حساسیت و سرعت واکنش فلو سوئیچ خطی به چه عواملی بستگی دارد؟

پاسخ:

حساسیت و سرعت عملکرد فلو سوئیچ خطی به نوع سیال، سرعت جریان، قطر لوله، حداقل فلوی تحریک (Set Point)، و نحوه نصب وابسته است. برای انتخاب درست، باید دبی (Flow Rate) محدوده عملکرد، ویسکوزیته سیال و فشار کاری خط در نظر گرفته شود تا سوئیچ به درستی و بدون نویز یا قطع و وصل غلط عمل کند.

۳. کاربردهای اصلی فلو سوئیچ خطی چیست و چه مزایایی دارد؟

پاسخ:

فلو سوئیچ‌های خطی بیشتر در حفاظت پمپ‌ها، چیلرها، بویلرها، تجهیزات خنک‌کاری (Cooling Systems)، صنایع غذایی، دارویی و کنترل فرآیندهای حساس استفاده می‌شوند. مهم‌ترین مزایای آن‌ها نصب آسان روی خط، قابلیت اطمینان بالا، نیاز به نگهداری کم، و امکان ارسال هشدار یا فرمان قطع برای جلوگیری از آسیب تجهیزات است.
