لول ترانسمیتر روزمونت

اندازه‌گیری دقیق و قابل اعتماد سطح مایعات و جامدات امروزه نقشی حیاتی در کنترل و بهینه‌ سازی فرآیندها ایفا می‌ کند. در همین راستا لول ترانسمیتر روزمونت (Rosemount Level Transmitters) به عنوان یکی از محصولات پرکاربرد و دقیق جهت نظارت مداوم بر سطوح سیالات در طیف گسترده ای از صنایع مورد استفاده قرار می گیرد.

این ترانسمیترها با ارائه اندازه‌ گیری‌ های قابل اعتماد، به بهینه‌ سازی فرآیندها و افزایش ایمنی صنعتی کمک می‌ کنند و از چالش‌ برانگیزترین کاربردها با سیالات چسبناک و خورنده تا ساده‌ترین آنها استفاده می شوند. هدف از این مقاله بررسی انواع مدل ها و تکنولوژی های لول ترانسمیتر روزمونت جهت سهولت انتخاب و راهنمایی خرید آنها است.

استفاده از انواع ترانسمیترها و فناوری ‌های اندازه‌گیری سطح Rosemount امرسون دارای مزایایی از جمله سهولت استفاده، قابلیت اطمینان و دقت بالا می باشد و با توجه به این مزایا به انتخابی ایده‌آل برای صنایع مختلف تبدیل شده است. این ترانسمیترها با بهره‌گیری از فناوری‌ های متنوعی مانند راداری هدایت‌شونده (Guided Wave Radar)، راداری غیرتماسی (Non-Contacting Radar) و فناوری‌های دیگر، امکان اندازه‌ گیری سطح را در شرایط فرآیندی گوناگون فراهم می‌ کنند. ​

انواع لول ترانسمیتر روزمونت

برند آمریکایی روزمونت انواع مختلفی از ترانسمیترهای سطح را بر اساس تکنولوژی اندازه گیری سطح و مشخصات فنی متفاوت تولید می کند. هر یک از این ترانسمیترها با توجه به نیازهای خاص فرآیندی، قابلیت‌ ها و مزایای منحصر به‌ فردی را ارائه می‌ دهند. برای انتخاب مناسب‌ ترین مدل، بررسی شرایط فرآیندی و الزامات اندازه‌گیری ضروری است.​ در حال حاضر انواع لول ترانسمیتر روزمونت بر اساس تکنولوژی ساخت به شرح می باشند:

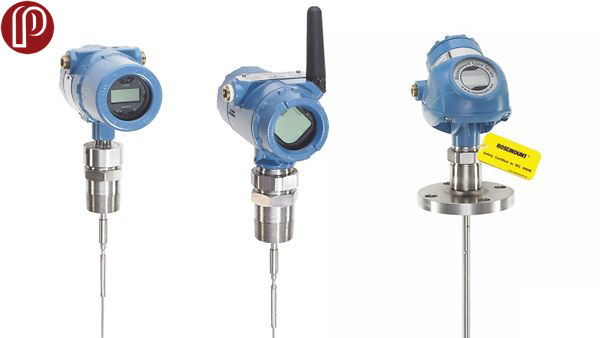

لول ترانسمیتر راداری با موج هدایت شونده روزمونت (Guided Wave Radar Level Transmitter)

ترانسمیترهای سطح راداری هدایت‌ شونده (تماسی) روزمونت از فناوری مایکروویو برای اندازه‌گیری پیوسته سطح و سطح جدایی (Interface) مایعات، جامدات و دوغاب‌ها استفاده می کنند. این تجهیزات با ارسال پالس‌ های الکترومغناطیسی با توان پایین و نانوثانیه‌ای از طریق یک پراب غوطه‌ ور در سیال فرآیندی کار می‌ کنند.

مجموعه محصولات راداری روزمونت دارای مزایایی نظیر اندازه گیری دقیق، قابل اعتماد، ایمن و مقرون به صرفه حتی در چالش برانگیزترین شرایط فرآیندی است. همچنین عیب‌ یابی قدرتمند درون‌ برد بینشی در مورد سلامت دستگاه و کیفیت سیگنال ارائه می‌ کند و به طور کلی فرآیند را تحت کنترل قرار می دهد.

این ترانسمیترها فاقد قطعات متحرک هستند و به حداقل تعمیر و نگهداری نیاز دارند همچنین می توانند سطح سیال و هم سطح جدایی بین دو سیال را اندازه گیری کنند. این فناوری تحت تأثیر چگالی سیال، دما یا فشارهای مختلف قرار نمی گیرد و اندازه گیری های قابل اعتماد و دقیقی را در کاربردهای مختلف فراهم می کند.

مدل های لول ترانسمیتر راداری هدایت شونده (تماسی) روزمونت

• ترانسمیتر سطح راداری هدایت شونده روزمونت مدل 3300
• ترانسمیتر سطح راداری هدایت شونده روزمونت مدل 3308
• ترانسمیتر سطح راداری هدایت شونده روزمونت مدل 5300

عملکرد ترانسمیتر سطح راداری هدایت شونده روزمونت

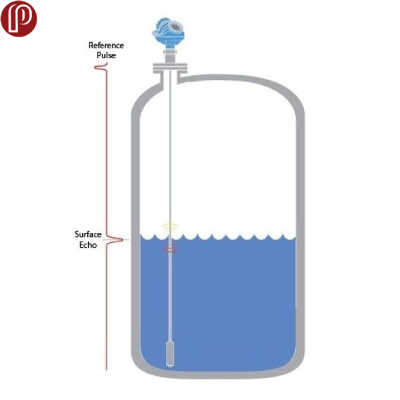

ترانسمیتر سطح راداری هدایت‌ شونده (Guided Wave Radar) روزمونت با استفاده از فناوری رادار و ارسال پالس‌ های رادیویی با انرژی کم به سمت پایین یک پراب، سطح سیالات را اندازه‌ گیری می‌ کند. هنگامی که این پالس‌ ها به سطح سیال برخورد می‌ کنند، بخشی از انرژی به سمت بالا بازتاب می‌ شود و به دستگاه بازمی‌ گردد. زمان بین ارسال و دریافت پالس‌ ها محاسبه شده و فاصله تا سطح سیال تعیین می‌ شود. این روش به دلیل استفاده از بازتاب امواج میکروویو، تحت تأثیر تغییرات دما، گرد و غبار، فشار و ویسکوزیته قرار نمی‌ گیرد و دقت بالایی را ارائه می‌ دهد.

یکی از ویژگی‌ های این ترانسمیترها، قابلیت اندازه‌ گیری سطح جدایی (Interface) بین دو سیال متفاوت است. به عنوان مثال، در تشخیص لایه‌ های روغن و آب، پالس‌ های میکروویو در برخورد با هر لایه بازتاب‌ های متفاوتی ایجاد می‌ کنند که امکان اندازه‌گیری هر دو سطح را فراهم می‌ کند.

اندازه‌گیری سطح با استفاده از فناوری رادار موج هدایت‌ شونده بر پایه ارسال پالس‌ های مایکروویو و انعکاس آن‌ ها از سطح سیال انجام می‌ شود. تمامی سیالات دارای ثابت دی‌ الکتریک مشخصی هستند؛ هرچه این ثابت بالاتر باشد، انعکاس امواج مایکروویو قوی‌ تر خواهد بود. برای مثال، خلأ هیچ انعکاسی ندارد و ثابت دی‌الکتریک آن 1 است؛ روغن تقریباً 2 و آب حدود 80 است. اندازه‌ گیری سیالات با ثابت دی‌ الکتریک زیر 1.5 معمولاً چالش‌ برانگیز است، اما ترانسمیترهای سطح راداری تماسی روزمونت به‌ راحتی این شرایط را مدیریت می‌ کنند.

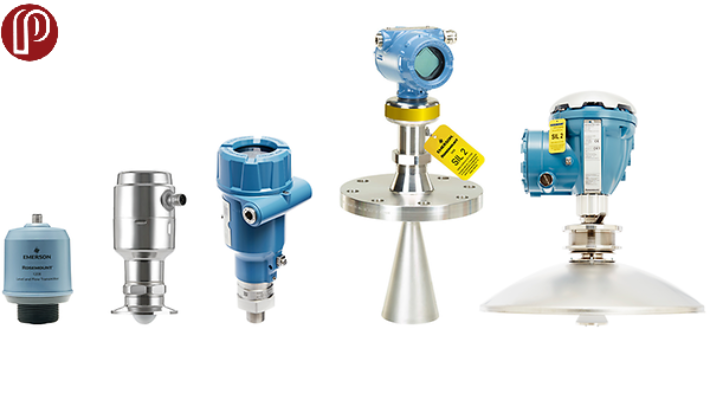

لول ترانسمیتر راداری غیر تماسی روزمونت (Non-Contacting Radar Level Transmitter)

ترانسمیترهای سطح راداری غیرتماسی با بیش از پنج دهه تجربه در اندازه‌ گیری سطح با فناوری راداری، ترانسمیترهای رادار غیرتماسی Rosemount™ از پیشرفته‌ ترین و خلاقانه ترین تکنولوژی‌ ها بهره می‌ برند. فناوری Smart Echo Supervision™ به‌ طور خودکار تمامی امواج بازتابی، از جمله آن‌ هایی که از موانع داخلی مخزن ناشی می‌ شوند، را ردیابی کرده و آن‌ ها را از امواج بازتابی سطح واقعی محصول متمایز می‌ کند. این ویژگی اطمینان می‌ دهد که سطح واقعی محصول دقیق و قابل اعتماد گزارش می‌ شود.

ترانسمیتر راداری غیر تماسی روزمونت شامل انواع آنتن‌ های متنوعی است که برای کاربردهای مختلف مورد استفاده قرار می گیرند. آنتن مخروطی (Cone Antenna) برای نصب در مخازن بسته، لوله‌ ها یا محفظه‌ های ثابت و نازل‌ های بلند طراحی شده است. آنتن آب‌ بندی فرآیند (Process Seal Antenna) با قسمت های در تماس با سیال از متریال PTFE، مناسب برای سیالات خورنده، کاربردهای بهداشتی یا جاهایی که گرد و غبار، تراکم شدید و تجمع وجود دارد. ​ همچنین آنتن بشقابی (Parabolic Antenna) برای محدوده‌های اندازه‌ گیری طولانی در ترکیب با سیالات بازتابی کم، مانند مواد جامد مناسب است. ​

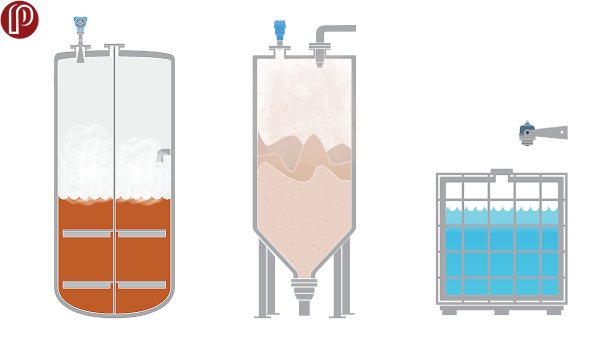

ترانسمیترهای سطح راداری غیرتماسی Rosemount™، مانند مدل‌ های 3408، 5408، 1408H و 1208، با استفاده از فناوری رادار موج پیوسته با فرکانس ماژوله شده (FMCW) و Smart Echo Supervision™، اندازه‌ گیری سطح مایعات یا جامدات را در مخازن کوچک و بزرگ و همچنین در کاربردهای فضای باز در صنایع مختلف انجام می‌ دهند. این تجهیزات بدون نیاز به کالیبراسیون، با تشخیص داخلی و توانایی تشخیص حتی کوچک‌ ترین تغییرات سطح، به بهینه‌ سازی فرآیندها و بهبود ایمنی کمک می‌ کنند.

نسل جدید ترانسمیترهای سطح راداری غیرتماسی  روزمونت با ویژگی‌ های هوشمند طراحی شده‌اند تا در هر مرحله از کاربری، سهولت استفاده را فراهم کنند:​

• نصب و پیکربندی آسان
• عملکرد راحت از راه دور
• اجرای تست‌ های اثبات و تأیید خودکار در محل با استفاده از Smart Meter Verification
• عیب‌ یابی ساده با هشدارها و تشخیص قدرتمند
• سرویس‌ دهی ساده با حداقل قطعات یدکی مورد نیاز

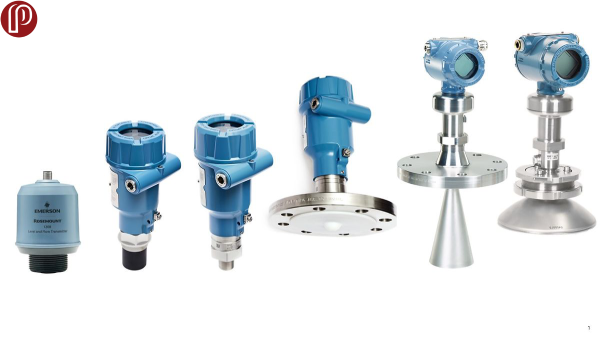

مدل های لول ترانسمیتر راداری غیر تماسی روزمونت

• ترانسمیتر سطح راداری غیر تماسی روزمونت مدل 5900C
• ترانسمیتر سطح راداری غیر تماسی روزمونت مدل 5408
• ترانسمیتر سطح راداری غیر تماسی روزمونت مدل 5900S
• ترانسمیتر سطح راداری غیر تماسی روزمونت مدل 3408
• ترانسمیتر سطح راداری غیر تماسی روزمونت مدل 1408H
• ترانسمیتر سطح راداری غیر تماسی روزمونت مدل 1408A
• ترانسمیتر سطح راداری غیر تماسی روزمونت مدل 1208

عملکرد ترانسمیتر راداری غیر تماسی روزمونت

مجموعه ترانسمیترهای راداری غیرتماسی روزمونت از فناوری موج پیوسته با فرکانس ماژوله شده (FMCW) طراحی شده اند. در این روش، یک سیگنال راداری پیوسته با فرکانس افزایشی در طول زمان ارسال می‌ شود که یک جابجایی سیگنال (signal sweep) ایجاد می‌ کند. این سیگنال پس از برخورد با سطح، به آنتن ترانسمیتر بازتاب و در نهایت سطح سیال محاسبه می‌ گردد.

این فناوری دقت و قابلیت اطمینان بالاتری در اندازه‌ گیری فراهم می‌ کند و می‌ تواند در طیف وسیعی از کاربردها مورد استفاده قرار گیرد. همچنین تغییرات در چگالی سیال، دما، گرد و غبار یا فشار بر دقت اندازه‌ گیری تأثیری ندارد. ​ ترانسمیترهای راداری غیرتماسی روزمونت (Rosemount) اندازه‌ گیری سطح دقیق و قابل اعتمادی را برای مایعات و جامدات، بدون توجه به نوع مخزن، تغییرات فرآیندی یا شرایط محیطی ارائه می‌ دهند. ​

به عنوان مثال ترانسمیتر سطح راداریی غیر تماسی مدل 5408 برای کاربردهایی با سیالات خورنده یا چسبناک، ذرات جامد بزرگ یا گرانول‌ ها و پودرهای سنگین طراحی شده است. همچنین لول ترانسمیتر روزمونت 3408 با عملکرد هوشمند، انعطاف‌ پذیری بالایی را در کاربردهای مایعات و جامدات، مانند مخازن ذخیره‌ سازی، مخلوط کردن و فضاهای باز فراهم می‌ کند. ​

ترانسمیتر سطح راداری غیر تماسی روزمونت مدل 1208 سنسوری فشرده است که برای کاربردهای آب و اندازه‌ گیری سطح ساده، هم برای جامدات و هم برای مایعات استفاده می شود.

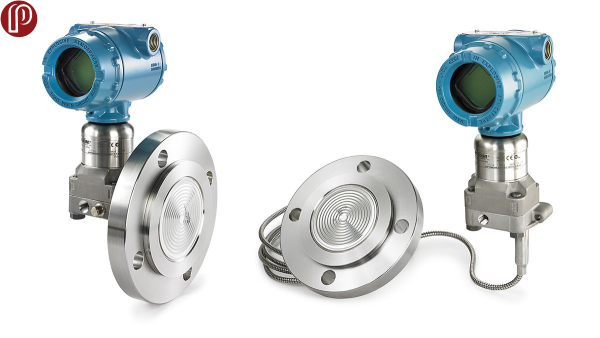

لول ترانسمیتر اختلاف فشاری روزمونت (Differential Pressure Level Transmitter)

ترانسمیترهای سطح اختلاف فشاری (DP) روزمونت با اندازه‌ گیری فشار و استفاده از وزن مخصوص سیال، سطح  را تعیین می‌ کنند. این روش اندازه‌ گیری سطح به‌ طور گسترده در صنایع مختلف به‌کار می‌ رود و قابلیت اطمینان بالایی دارد.​ این ترانسمیترها با دو نوع اتصال طراحی شده‌اند تا نیازهای متنوع اندازه‌گیری را پوشش دهند:​

1. اتصالات نصب مستقیم (Direct Mount): این اتصالات امکان نصب ساده و مستقیم ترانسمیتر به مخزن را فراهم می‌ کنند، که نیاز به تجهیزات اضافی نصب را از بین می‌ برد. این روش باعث کاهش هزینه‌ ها و افزایش دقت اندازه‌ گیری می‌ شود. ​

2. اتصالات نصب از راه دور (Remote Mount): در این روش، یک دیافراگم سیل از طریق لوله کپیلاری به ترانسمیتر متصل می‌ شود. این نوع اتصال برای سیالاتی با دماهای بالا، شرایط فرآیندی سخت یا زمانی که نیاز به نصب ترانسمیتر در فاصله‌ای دور از مخزن وجود دارد، مناسب است. ​

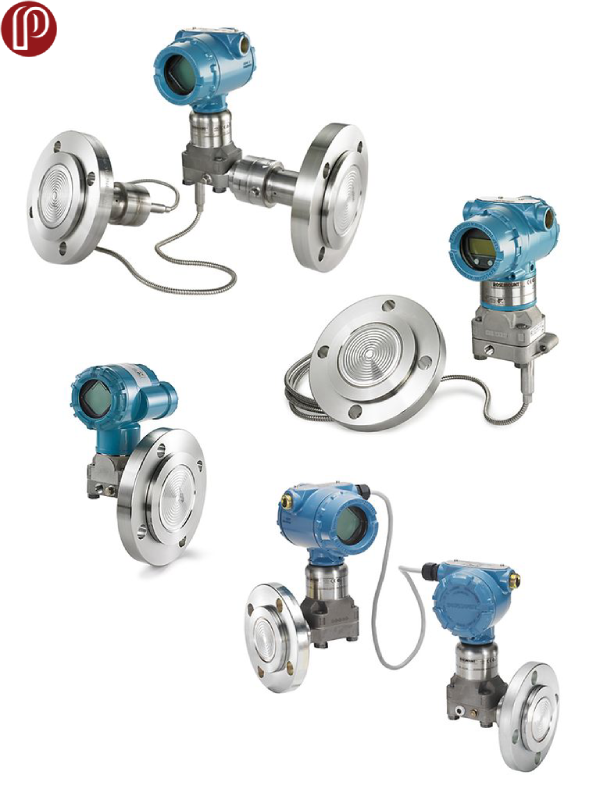

مدل های لول ترانسمیتر اختلاف فشاری روزمونت

• ترانسمیتر اختلاف فشاری روزمونت مدل 3051L
• ترانسمیتر اختلاف فشاری روزمونت مدل 3051SAL
• ترانسمیتر اختلاف فشاری روزمونت مدل 2051L
• ترانسمیتر اختلاف فشاری روزمونت مدل 3051S
• ترانسمیتر اختلاف فشاری روزمونت مدل 3051SAM

عملکرد ترانسمیتر سطح اختلاف فشاری روزمونت

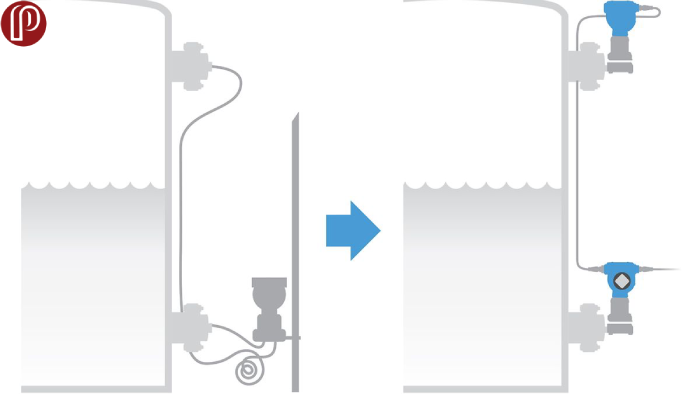

سیستم های سنسور از راه دور الکترونیکی (ERS) با استفاده از دو سنسور فشار که به‌ وسیله یک کابل الکتریکی به یکدیگر متصل شده‌اند، اختلاف فشار را به‌ صورت الکترونیکی محاسبه کرده و اندازه‌ گیری سطح را ارائه می‌ دهند. ​ این راهکار نیاز به استفاده از لوله‌ های کپیلاری طولانی و ردیابی حرارتی را حذف کرده و زمان پاسخ‌ دهی را بیش از 90% کاهش می‌ دهد. سیستم‌ های ERS با ارائه اندازه‌ گیری‌ های دقیق در کاربردها و شرایط متنوع، مانند برج‌ های بلند، سیالات سرد و شرایط خلأ، امکان نصب و سرویس مستقل را فراهم کرده و هزینه‌ های نصب و نگهداری را کاهش می‌ دهند.

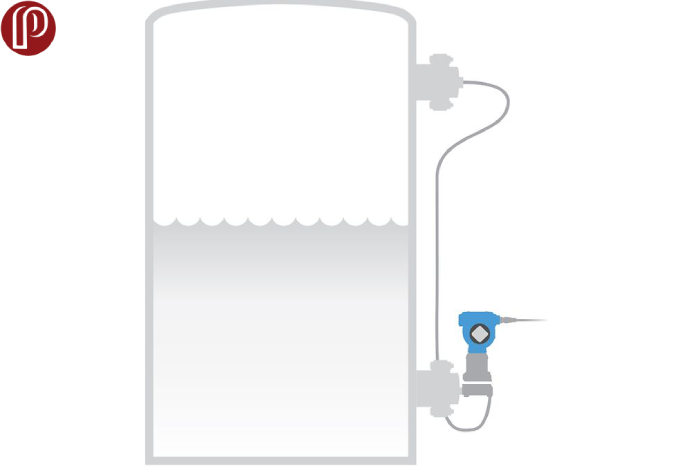

سیستم (Tuned-System) با استفاده از ترانسمیترهای اختلاف فشاری (DP) و کپیلاری‌هایی با طول‌ های متفاوت، اندازه‌ گیری سطح مایعات را بهبود می‌ بخشد. در این مدل، یک سمت ترانسمیتر به‌ صورت مستقیم به مخزن متصل شده و سمت دیگر از طریق یک لوله کپیلاری با طول مشخص متصل می‌ شود که این طراحی باعث کاهش اثرات دمایی و بهبود زمان پاسخ‌ دهی می‌ شود. این سیستم به‌ ویژه برای کاربردهایی با محدوده‌ های اندازه‌ گیری کوتاه و فشار بالا مناسب است و با حذف اجزای اضافی، فرآیند نصب را ساده‌ تر و اقتصادی‌ تر می‌ کند.​

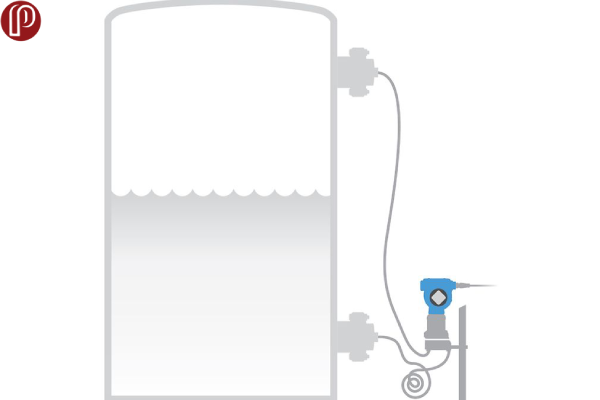

سیستم‌ های متعادل (Balanced Systems) در اندازه‌گیری سطح با استفاده از ترانسمیترهای اختلاف فشاری (DP)، شامل دو لوله کپیلاری با طول مساوی هستند که بین ترانسمیتر و دیافراگم‌ سیل ها متصل می‌ شوند. این طراحی باعث می‌ شود هر دو کپیلاری به‌ طور همزمان تحت تأثیر تغییرات دمایی قرار گیرند و اثرات دمایی بر اندازه‌ گیری اختلاف فشار به حداقل برسد. ​این سیستم‌ ها در سیالات با تغییرات دمایی کم یا ثابت، عملکرد دقیق و پایداری ارائه می‌ دهند.

لول ترانسمیتر التراسونیک روزمونت

شرکت روزمونت Rosemount تولید ترانسمیترهای سطح اولتراسونیک را متوقف کرده است. به‌ عنوان مثال، مدل‌ های Rosemount 3100 و Rosemount 3107/08 دیگر تولید نمی‌ شوند. با این حال، این محصولات همچنان در بازار ایران موجود و به فروش می‌ رسند. برای جایگزینی ترانسمیترهای التراسونیک، روزمونت مدل‌ های راداری غیرتماسی مانند 5408 و 3408 را ارائه می‌ دهد که در ایران نیز قابل تهیه هستند.

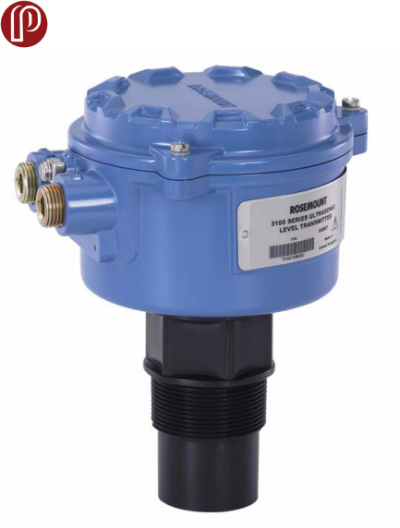

لول ترانسمیتر التراسونیک روزمونت 3100 اندازه گیری غیر تماسی و مداوم سطح را ارائه می دهد و فاقد قطعات متحرک است. همچنین دارای LCD یکپارچه و دکمه هایی برای برنامه نویسی در محل با نصب آسان می باشد. دو مدل ترانسمیتر روزمونت 3105و 3102 دارای پروتکل ارتباطاتی دیجیتال HART® هستند.

 مدل های لول ترانسمیتر التراسونیک روزمونت

• ترانسمیتر سطح التراسونیک روزمونت مدل 3105
• ترانسمیتر سطح التراسونیک روزمونت مدل 3101
• ترانسمیتر سطح التراسونیک روزمونت مدل 3102
• ترانسمیتر سطح التراسونیک روزمونت مدل 3107
• ترانسمیتر سطح التراسونیک روزمونت مدل 3108

عملکرد لول ترانسمیتر التراسونیک روزمونت

ترانسمیترهای سطح التراسونیک روزمونت مانند مدل‌ های 3101، 3102 و 3105، برای اندازه‌ گیری مداوم سطح سیالات در مخازن یا کانال‌ های باز طراحی شده‌اند. این تجهیزات با ارسال پالس‌ های التراسونیک به سطح سیال و دریافت امواج منعکس‌ شده (تاخیر زمانی) فاصله تا سطح سیال را محاسبه می‌ کنند و سیگنال خروجی 4–20 میلی‌ آمپر را ارائه می‌ دهند. ترانسمیترهای سطح التراسونیک 3102 و 3105 علاوه بر خروجی آنالوگ، از پروتکل دیجیتال HART نیز پشتیبانی می‌ کنند که امکان ارتباط دوطرفه و پیکربندی پیشرفته را فراهم می‌ کند. ​

قیمت لول ترانسمیتر روزمونت

لول ترانسمیترهای روزمونت با ارائه دقت و قابلیت اطمینان بالا، به انتخابی ایده‌آل برای صنایع مختلف تبدیل شده‌اند. این ترانسمیترها با بهره‌گیری از فناوری‌ های پیشرفته و ارائه انواع مختلف، نیازهای متنوع صنایع مختلف را پوشش می‌ دهند. قیمت لول ترانسمیترهای روزمونت علاوه بر نوسان دلار و شرایط بازار بر اساس مدل، ویژگی‌ ها و مشخصات فنی آن‌ ها متفاوت است که از مهمترین عوامل موثر بر قیمت آنها میتوان به موارد زیر اشاره کرد:

• نوع ترانسمیتر سطح (راداری، اختلاف فشاری، التراسونیک)
• محدوده اندازه گیری بر حسب متر
• دقت اندازه گیری
• نمایشگر (دارد یا ندارد)
• متریال (سنسور و بدنه)
• دما و فشار فرآیندی
• نوع اتصالات و سایز آن
• منبع تغذیه/برق
• خروجی/پروتکل ارتباطی (4 تا 20 میلی آمپر، هارت، پروفیباس و ...)
• تاییدیه های ضدانفجار
• درجه حفاظتی بدنه(IP)

 جهت راهنمایی خرید لول ترانسمیتر روزمونت مهمترین عوامل موثر بر قیمت آنها در موارد فوق ذکر شد همچنین برای دریافت قیمت دقیق و به‌روز، توصیه می‌ شود با کارشناسان فروش ما به شماره 02188109770 تماس بگیرید.​
