لول سوئیچ ارتعاشی

لول سوئیچ ارتعاشی

لول سوئیچ دیاپازونی یا سوئیچ سطح ارتعاشی (Vibration Level Switch) یکی از رایج ترین تجهیزات ابزاردقیق در صنایع فرآیندی است که جهت نظارت و کنترل بر سطح بالا یا پایین (high/low)، جلوگیری از خالی شدن بیش از حد یا سر ریز شدن سیالات مختلف مایع و جامد به کار می رود. این تجهیز با نام های دیگری مانند لول سوئیچ لرزشی، چنگالی یا دیاپازونی نیز شناخته می شود.

لول سوئیچ دیاپازونی با طراحی فشرده و عملکرد دقیق، به ویژه برای نظارت بر سطوح سیالات در سیستم‌ های خط لوله و مخازن صنعتی مناسب هستند. این نوع لول سوئیچ با استفاده از ارتعاش چنگال یا تیغه ها، تغییرات فرکانس ناشی از تماس با سیال را تشخیص داده و بر این اساس سیگنال‌ های on/off به سایر تجهیزات مانند پمپ ها ارسال می‌ کند.

لول سوئیچ ارتعاشی بر خلاف لول سوئیچ شناوری (فلوتری) برای کاربرد با سیالات جامد مانند گرانول یا پودر نیز استفاده می شود، اما لول سوئیچ شناوری (Float Level Switch) تنها برای تشخیص سطح سیالات مایع کاربرد دارد. از دیگر مزایای لول سوئیچ ارتعاشی میتوان به ساختار مقاوم، اندازه گیری قابل اعتماد، عملکرد دقیق تحت شرایط مختلف و نصب آسان اشاره کرد که آن را به یک انتخاب محبوب برای بسیاری از کاربردهای صنعتی تبدیل کرده است.

سوئیچ سطح ارتعاشی دارای عملکرد پایدار و دقیق مستقل از موقعیت نصب، فشار، دما، فوم، تلاطم، تغییرات چگالی، ثابت دی‌ الکتریک (εr) یا رسانایی سیال است. همچنین قابل استفاده در صنایع بهداشتی (hygienic) و کاربردهایی با سطح ایمنی (SIL) می باشد.​ هدف از این مقاله آموزش جامع لول سوئیچ ارتعاشی جهت راهنمایی انتخاب و خرید این تجهیزات بر اساس نیازهای فنی و بودجه موردنظر است.

پادکست آشنایی با لول سوئیچ ارتعاشی

عملکرد لول سوئیچ دیاپازونی

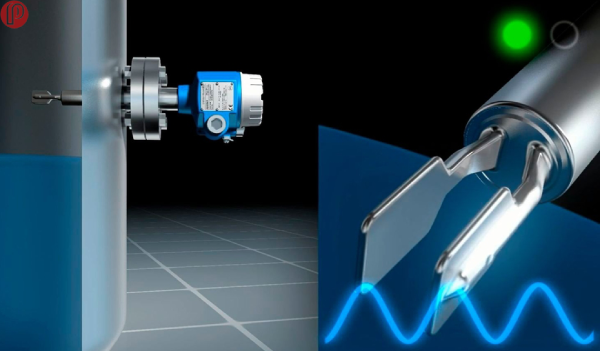

در اندازه‌ گیری سطح نقطه‌ ای با استفاده از سوئیچ‌ های سطح ارتعاشی، یک تیغه (میله یا چنگال) به‌ طور مداوم با فرکانس مشخصی توسط یک کریستال پیزوالکتریک نوسان می‌ کند. زمانی که این چنگال با سیال تماس پیدا می‌ کند، فرکانس نوسان آن تغییر می‌ کند. این تغییر توسط سنسور شناسایی شده و به سیگنال خروجی تبدیل می‌ شود که می‌ تواند برای روشن یا خاموش کردن تجهیزات مختلف مورد استفاده قرار گیرد.​

به‌ طور کلی، سوئیچ‌ های سطح ارتعاشی با دقت و قابلیت اطمینان بالا، ابزارهای مؤثری برای کنترل سطح سیالات در صنایع مختلف هستند و به بهینه‌ سازی فرآیندها و افزایش ایمنی کمک می‌ کنند.​ سوئیچ‌ های سطح ارتعاشی به‌ عنوان یکی از تجهیزات حفاظتی و ایمنی از سرریز شدن سیالات در مخازن و ظروف جلوگیری می کنند. هنگامی که سطح سیال به حد تعیین‌ شده (Set point) می‌ رسد، این سوئیچ‌ ها سیگنال کنترلی ارسال می‌ کنند تا عملیات پر کردن متوقف شود، همچنین از نشت و هدررفت مواد جلوگیری شود و ایمنی محیط کار حفظ گردد.​

یکی دیگر از کاربردهای مهم این سوئیچ‌ ها، محافظت از پمپ‌ ها در برابر خشک‌ کار کردن است. در صورتی که سطح سیال در مخزن یا لوله به زیر حد مجاز برسد، سوئیچ سطح ارتعاشی این وضعیت را تشخیص داده و سیگنال توقف به پمپ ارسال می‌ کند. این اقدام از آسیب دیدن پمپ‌ ها و افزایش هزینه‌ های تعمیر و نگهداری جلوگیری می‌ کند.​

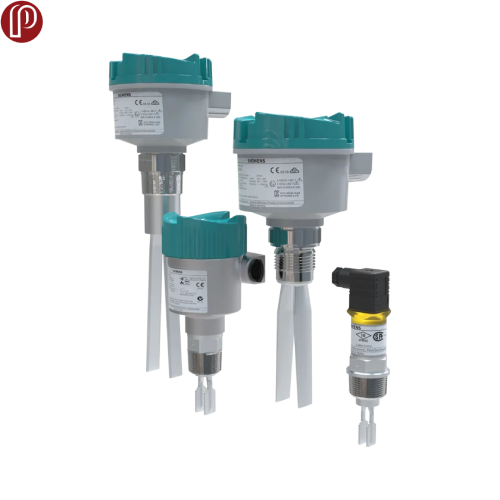

انواع لول سوئیچ دیاپازونی

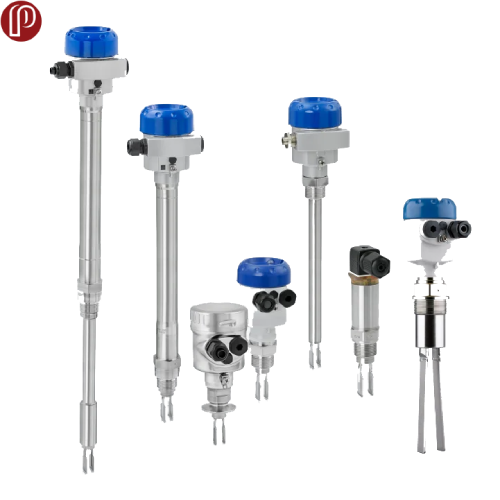

سوئیچ‌ های سطح ارتعاشی در انواع مختلفی طراحی و تولید می‌ شوند که هر کدام برای کاربردهای خاصی مورد استفاده قرار می گیرند. انواع رایج سوئیچ سطح لرزشی عبارتنداز:

لول سوئیچ ارتعاشی چنگالی (Vibrating Tuning Fork Level Switch)

لول سوئیچ لرزشی چنگالی برای تشخیص سطح نقطه‌ ای مایعات و جامدات پودری در صنایع مختلف به کار می‌ رود. این تجهیز با استفاده از اصل ارتعاش، حضور یا عدم حضور مواد را در نقطه‌ ای مشخص شناسایی می‌ کند.​ انواع لول سوئیچ چنگالی بر اساس شکل ظاهری و نوع سیال فرآیندی به شرح زیر می باشند:

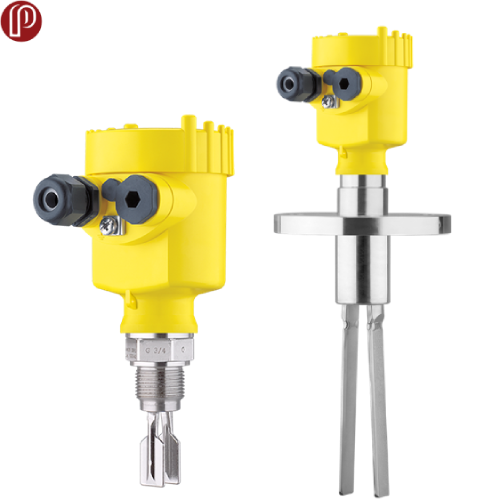

• لول سوئیچ لرزشی با چنگال کوتاه و سنسور بای مورف (Bi-morph) مناسب برای تشخیص سطح مایعات
• لول سوئیچ لرزشی با چنگال بلند با سنسور استک (Stack Driver) مناسب برای مواد جامد پودری و گرانولی

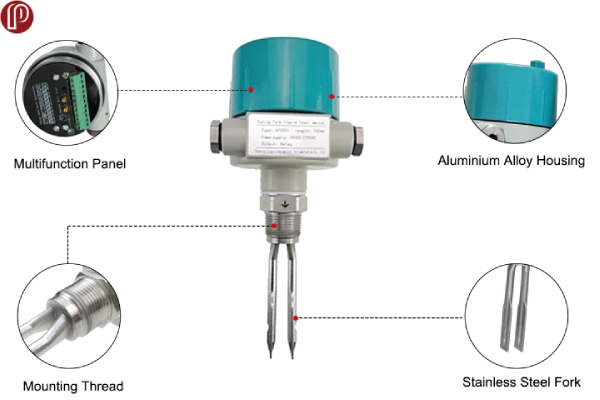

این سوئیچ دارای دو شاخه فلزی (چنگال) است که توسط مدار الکترونیکی داخلی به نوسان در می‌ آیند. در حالت عادی، چنگال‌ ها با فرکانس مشخصی نوسان می‌ کنند. هنگامی که مواد با چنگال‌ ها تماس پیدا می‌ کنند، ارتعاشات آن‌ ها به دلیل اثر دمپینگ مواد کاهش می‌ یابد. در نهایت این تغییر فرکانس تشخیص داده شده و سوئیچ سیگنال قطع یا وصل برای سایر تجهیزات ارسال می کند.

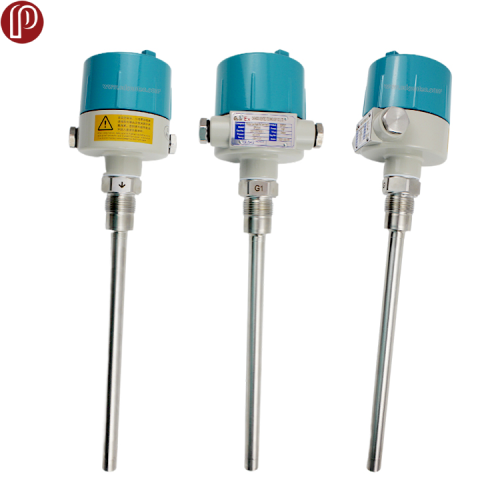

لول سوئیچ ارتعاشی میله‌ ای (Vibrating Rod Level Switch)

سوئیچ سطح میله‌ای ارتعاشی، تجهیزی دقیق و قابل اعتماد برای تشخیص سطح نقطه‌ ای سیالات بالکی است که در مخازن، سیلوها و قیف‌ ها برای نظارت بر سطح مواد جامدی مانند پودرهای ریز، دانه‌ ها و سنگدانه‌ ها به کار می رود. لول سوئیچ ارتعاشی میله‌ای شامل یک میله فولادی ضدزنگ است که توسط مدار الکترونیکی داخلی به نوسان در می‌ آید. سطح صاف میله ارتعاشی، بدون گوشه یا لبه های تیز است که از گیرکردن مواد حجیم جلوگیری می کند و به آسانی تمیز می شود.

در حالت عادی، این میله با فرکانس مشخصی نوسان می‌ کند. هنگامی که مواد جامد با میله تماس پیدا می‌ کنند، ارتعاشات آن به دلیل اثر دمپینگ مواد کاهش می‌ یابد و در نهایت به سیگنال الکتریکی تبدیل می‌ شود که می‌ تواند برای ارسال سینگال خروجی یا ایجاد هشدارها مورد استفاده قرار گیرد. طراحی تک‌ میله‌ ای آن احتمال گیرکردن مواد را کاهش می‌ دهد، مشکلی که در سوئیچ‌ های چنگالی رایج است و به دلیل طراحی ساده و مقاوم، در شرایط سخت صنعتی استفاده می شود.

قیمت لول سوئیچ دیاپازونی

قیمت لول سوئیچ دیاپازونی به عوامل مختلفی مانند برند سازنده، جنس بخش در تماس با سیال، نوع اتصال فرآیندی، محدوده دما و فشار کاری، طول پراب، نوع خروجی الکتریکی و استانداردهای حفاظتی تجهیز بستگی دارد. به همین دلیل دو لول سوئیچ دیاپازونی که از نظر ظاهری مشابه هستند، ممکن است اختلاف قیمت قابل توجهی داشته باشند.

یکی از مهم‌ترین عوامل تعیین‌کننده قیمت، برند و کشور سازنده است. برندهای معتبر حوزه ابزار دقیق معمولاً به دلیل کیفیت ساخت، دقت عملکرد، دوام بالاتر، مدارهای الکترونیکی مطمئن‌تر و برخورداری از استانداردهای صنعتی، قیمت بیشتری نسبت به نمونه‌های عمومی یا اقتصادی دارند. البته در زمان خرید تنها نام برند نباید ملاک انتخاب باشد و باید مشخصات فنی تجهیز با شرایط واقعی فرآیند تطبیق داده شود.

جنس بدنه و قسمت‌های در تماس با سیال نیز تأثیر مستقیمی بر قیمت لول سوئیچ دیاپازونی دارد. در بسیاری از مدل‌ها از فولاد ضدزنگ استفاده می‌شود، اما نوع آلیاژ و مقاومت آن در برابر خوردگی می‌تواند متفاوت باشد. برای سیالات خورنده یا فرآیندهای شیمیایی ممکن است به متریال مقاوم‌تر یا پوشش‌های ویژه نیاز باشد که هزینه نهایی تجهیز را افزایش می‌دهد.

عامل مهم دیگر، فشار و دمای کاری است. لول سوئیچی که برای یک مخزن آب در شرایط عادی طراحی شده، الزاماً نمی‌تواند در مخازن تحت فشار یا فرآیندهایی با دمای بالا استفاده شود. مدل‌هایی که قابلیت کار در فشار یا دمای بیشتر را دارند معمولاً از متریال، آب‌بندی و ساختار مکانیکی مقاوم‌تری استفاده می‌کنند و در نتیجه قیمت بالاتری خواهند داشت.

نوع اتصال فرآیندی نیز در تعیین قیمت لول سوئیچ دیاپازونی مؤثر است. اتصال رزوه‌ای، فلنجی یا اتصالات ویژه هرکدام ساختار و هزینه متفاوتی دارند. سایز اتصال، کلاس فلنج، نوع استاندارد اتصال و متریال فلنج نیز می‌توانند باعث تغییر قیمت تجهیز شوند.

یکی دیگر از پارامترهای مهم، طول پراب یا قسمت دیاپازونی است. در برخی کاربردها مدل استاندارد کوتاه کافی است، اما برای نصب در موقعیت‌های خاص یا رسیدن به نقطه مشخصی از مخزن ممکن است به مدل‌های دارای طول سفارشی نیاز باشد. افزایش طول پراب یا استفاده از طراحی‌های خاص معمولاً قیمت محصول را افزایش می‌دهد.

نوع خروجی و مشخصات الکتریکی نیز باید در زمان بررسی قیمت در نظر گرفته شود. لول سوئیچ‌های دیاپازونی می‌توانند دارای خروجی رله‌ای، ترانزیستوری یا سایر روش‌های سوئیچینگ باشند. همچنین نوع تغذیه، تعداد خروجی‌ها، قابلیت تشخیص خطا و امکانات الکترونیکی داخلی می‌توانند بر قیمت نهایی تأثیر بگذارند.

در محیط‌های صنعتی خاص، درجه حفاظت بدنه و استانداردهای ضدانفجار اهمیت زیادی پیدا می‌کنند. تجهیزاتی که برای نصب در محیط‌های دارای گردوغبار، رطوبت بالا یا مناطق مستعد حضور گازهای قابل اشتعال طراحی شده‌اند، معمولاً باید استانداردهای حفاظتی و ایمنی بیشتری داشته باشند. وجود تأییدیه‌های ضدانفجار و گواهی‌های معتبر صنعتی می‌تواند قیمت لول سوئیچ دیاپازونی را به میزان قابل توجهی افزایش دهد.

نوع سیال و شرایط فرآیند نیز به‌صورت غیرمستقیم روی قیمت اثر می‌گذارد. لول سوئیچ مورد استفاده برای آب، روغن، مواد شیمیایی، سیالات چسبناک یا سیالات دارای رسوب ممکن است به طراحی و متریال متفاوتی نیاز داشته باشد. انتخاب تجهیز نامناسب صرفاً بر اساس قیمت پایین‌تر می‌تواند باعث خطای سوئیچینگ، رسوب‌گیری، خوردگی یا کاهش عمر مفید تجهیز شود.

وجود تأییدیه‌ها و گواهی‌های تخصصی نیز یکی دیگر از عوامل اختلاف قیمت است. در صنایع غذایی، دارویی، نفت و گاز، پتروشیمی یا پروژه‌هایی با الزامات ایمنی خاص، ممکن است تجهیز نیازمند استانداردها و مجوزهای مشخصی باشد. مدل‌هایی که این تأییدیه‌ها را ارائه می‌کنند معمولاً نسبت به نسخه‌های استاندارد قیمت بیشتری دارند.

در کنار مشخصات فنی، اصل بودن کالا، شرایط تأمین، موجودی بازار، نرخ ارز و خدمات فروشنده نیز می‌توانند بر قیمت نهایی تأثیر بگذارند. محصولات وارداتی با تغییر نرخ ارز و هزینه‌های تأمین ممکن است در بازه‌های زمانی مختلف قیمت متفاوتی داشته باشند.

بنابراین برای مقایسه قیمت لول سوئیچ دیاپازونی بهتر است تنها عدد نهایی ملاک قرار نگیرد. برند، متریال، نوع اتصال، فشار و دمای کاری، طول پراب، نوع خروجی، درجه حفاظت، استانداردهای موردنیاز و شرایط واقعی مخزن باید هم‌ زمان بررسی شوند. انتخاب مدلی که دقیقاً با نیاز فرآیند هماهنگ باشد، می‌تواند از هزینه‌های ناشی از خرابی، تعویض زودهنگام یا انتخاب تجهیز نامناسب جلوگیری کند.

برندهای مطرح تولید کننده لول سوئیچ لرزشی

• لول سوئیچ ارتعاشی کرونه
• لول سوئیچ ارتعاشی اندرس هاوزر
• لول سوئیچ ارتعاشی ویکا
• لول سوئیچ ارتعاشی روزمونت
• لول سوئیچ ارتعاشی وگا
• لول سوئیچ ارتعاشی زیمنس

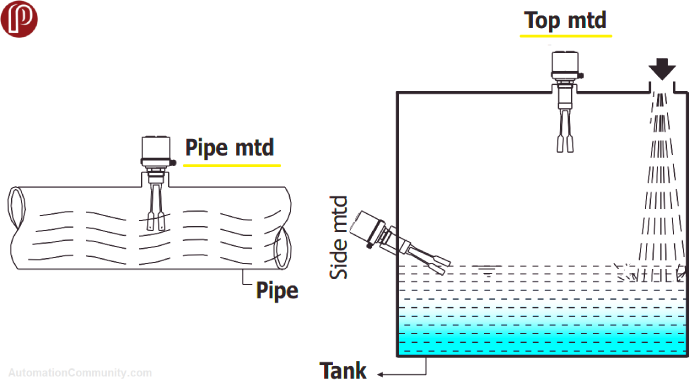

نحوه نصب لول سوئیچ دیاپازونی

لول سوئیچ دیاپازونی قابلیت نصب جانبی و از بالا را روی مخازن و سیلوها دارند. در نصب جانبی یا افقی لول سوئیچ روی دیواره مخزن در ارتفاع مورد نظر قرار می‌ گیرد. برای عملکرد صحیح، شاخه‌ های چنگال باید به‌ صورت افقی یا با زاویه‌ای کمی به سمت پایین نصب شوند تا از تجمع مواد روی آن‌ ها جلوگیری شود. این روش برای تشخیص سطح بالا یا پایین در مخازن مایعات و جامدات پودری مناسب است.​

در نصب از بالا (عمودی) تجهیز از بالای مخزن وارد می‌ شود و چنگال‌ ها به سمت پایین قرار می‌ گیرند. این روش در مواقعی که دسترسی به دیواره مخزن محدود است یا برای تشخیص سطح مواد با عمق زیاد کاربرد دارد.​

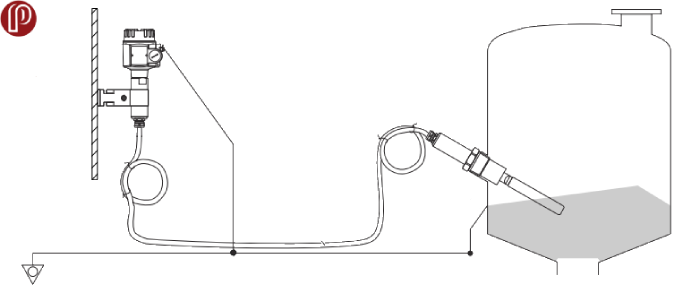

علاوه بر روش‌ های نصب جانبی و عمودی، برخی مدل‌ های لول سوئیچ لرزشی برای نصب از راه دور (Remote) طراحی شده‌ اند. در این  مدل نصب ، ترانسمیتر از سنسور (چنگال‌ها) جدا بوده و از طریق کابلی به یکدیگر متصل می‌ شوند. به عنوان مثال در فرآیندهایی با دماهای محیطی بسیار بالا، نصب ترانسمیتر در فاصله‌ ای دورتر از منبع حرارت، از آسیب به اجزای الکترونیکی حساس جلوگیری می‌ کند و عمر مفید دستگاه را افزایش می‌ دهد. ​ همچنین در مکان‌ هایی که فضای نصب محدود است یا دسترسی مستقیم به نقطه اندازه‌ گیری دشوار می‌ باشد، امکان نصب سنسور در محل مورد نظر و قرار دادن ترانسمیتر در مکانی با دسترسی آسان‌ تر وجود دارد. ​

مزایای لول سوئیچ ارتعاشی

• تشخیص سطح انواع سیالات مختلف مایع و جامد
• ارسال سیگنال قطع یا وصل به سایر تجهیزات و ایجاد آلارم
• عدم تاثیرپذیری از ویژگی های سیال
• نصب آسان و آماده برای استفاده بدون کالیبراسیون
• بدون فرسایش و عدم نیاز به تعمیر و نگهداری
• عملکرد قابل اعتماد و دقیق
• قابلیت کاربرد در شرایط سخت فرآیندی
• جلوگیری از سر ریز شدن یا خالی شدن بیش از حد مخازن
• افزایش ایمنی در صنایع فرآیندی از طریق کنترل سطح سیالات

خرید لول سوئیچ ارتعاشی

لول سوئیچ دیاپازونی به عنوان یک ابزار دقیق و کارآمد، نقش مهمی در کنترل سطوح مواد در صنایع مختلف ایفا می‌ کند. این تجهیز با استفاده از اصول فیزیکی ارتعاش، سطوح سیالات و جامدات را با دقت بالا تشخیص داده و از بروز مشکلات ناشی از سرریز شدن، خالی شدن یا انسداد مخازن جلوگیری می‌ کند.

با توجه به مزایا و کاربردهای فراوان خرید لول سوئیچ ارتعاشی می‌ تواند به بهبود عملکرد و افزایش ایمنی فرآیندهای صنعتی کمک کند. در فرآیند خرید لول سوئیچ های ارتعاشی به نکات زیر توجه نمایید تا بهترین انتخاب را بر اساس نیازهای فنی داشته باشید:

• برند سازنده
• نوع لول سوئیچ چنگالی یا میله ای
• محدوده اندازه گیری
• نوع و سایز اتصالات فرآیندی
• متریال بدنه و سنسور
• دما و فشار فرآیندی
• خروجی ها
• تاییدیه های ضد انفجار برای کاربرد در مناطق خطرناک
• منبع تغذیه
• درجه حفاظت بدنه

فروشگاه تخصصی ابزار دقیق پیکاتک، مجموعه‌ ای متنوع از لول سوئیچ‌ های ارتعاشی را از برندهای معتبر جهانی با کیفیت بالا و قیمت مناسب عرضه می‌ نماید. انواع لول سوئیچ ارتعاشی از برندهای اندرس هاوزر، روزمونت، موبری و وگا در انبار پیکاتک موجود بوده و به سراسر ایران ارسال می‌ گردد.​ جهت کسب اطلاعات بیشتر در زمینه خرید، فروش و استعلام قیمت لول سوئیچ‌ های لرزشی، می‌ توانید با کارشناسان فنی ما تماس حاصل فرمایید تا شما را در انتخاب بهترین گزینه راهنمایی نمایند.​

سوالات متداول

۱. اساس عملکرد لول سوئیچ ارتعاشی چیست و چه مزیتی نسبت به لول سوئیچ‌های معمولی دارد؟

پاسخ:

لول سوئیچ ارتعاشی بر پایه ارتعاش یک شاخه یا چنگال فلزی (Tuning Fork) کار می‌کند. وقتی سطح سیال (مایعات یا برخی جامدات) به سنسور برسد، دامنه یا فرکانس ارتعاش تغییر می‌کند و سوئیچ فرمان می‌دهد. مزیت اصلی عملکرد ایمن و عدم وابستگی به تغییرات چگالی، دما، فشار و وجود گرد و غبار است؛ همچنین دقت و پایداری بیشتری در شرایط صنعتی دارد.

۲. این نوع لول سوئیچ برای چه مواد و کاربردهایی مناسب است؟

پاسخ:

لول سوئیچ ارتعاشی عمدتاً برای مایعات (مانند آب، اسید، روغن، شیمیایی‌ها) و جامدات دانه‌ای ریز و پودری (مثل سیمان و شکر) کاربرد دارد. در صنایع نفت و گاز، پتروشیمی، غذایی، آب و فاضلاب، دارویی و سیلوهای نگهداری مواد پودری و گرانولی استفاده زیادی دارد.

۳. مهم‌ترین نکات در انتخاب و نصب لول سوئیچ ارتعاشی چیست؟

پاسخ:

در انتخاب باید به جنس بدنه و قسمت حسگر (مطابق با نوع سیال و خورندگی)، دمای کاری، فشار ورودی، نوع سیگنال خروجی (رله، PNP/NPN، 4-20mA)، استانداردهای حفاظتی (IP و ATEX)، طول پروب و نحوه اتصال (دنده، فلنج) دقت شود. نصب باید در محلی بدون ارتعاش اضافی مکانیکی و با فاصله کافی از دیواره مخزن صورت گیرد.
