لول سوئیچ روتاری | لول سوئیچ پدالی

در صنایع فرآیندی مدیریت و کنترل دقیق سطوح مواد جامد، به ویژه در سیلوها و مخازن، از اهمیت بسزایی برخوردار است. سوئیچ سطح پدالی یا پره‌ای (Rotary Paddle Level Switch) یکی از انواع رایج لول سوئیچ است که برای تشخیص و نظارت بر سطح  تمامی مواد جامد در سیلوها و مخازن مورد استفاده قرار می گیرد.

این مدل سوئیچ سطح شامل یک موتور الکتریکی است که پدالی را به‌ صورت مداوم می‌ چرخاند. هنگامی که سطح سیال بالکی به پدال می‌ رسد، چرخش آن متوقف شده و این توقف باعث فعال شدن یک میکروسوئیچ می‌ شود که سیگنالی (ON/OFF) را به سایر تجهیزات ارسال می کند. در واقع لول سوئیچ روتاری سطوح مواد جامد را با دقت و اطمینان بالایی تشخیص داده و از بروز مشکلات ناشی از سرریز شدن یا خالی شدن مخازن جلوگیری می‌ کند.

لول سوئیچ های روتاری با نام های دیگری نظیر لول سوئیچ پره ای، پدالی یا تیغه ای نیز شناخته می شوند. این سوئیچ‌ ها در صنایع مختلفی برای تشخیص سطح مواد جامد مانند غلات، شکر، کاکائو، خوراک دام، پودر لباسشویی، گچ خشک، سیمان، گرانول و خرده چوب استفاده می‌ شوند. هدف از این مقاله آشنایی با عملکرد، کاربرد، مزایا و قیمت لول سوئیچ روتاری جهت راهنمایی خرید این محصولات بر اساس قیمت و نیازهای فنی از برندهای مختلف مانند اندرس هاوزر است.

لول سوئیچ پدالی چگونه کار می کند؟

لول سوئیچ روتاری شامل یک موتور الکتریکی است که پدال یا تیغه آن را به‌ صورت مداوم می‌ چرخاند. پدال چرخان یا تیغه با سیال داخل مخزن در تماس است و چرخش آن نشان‌ دهنده عدم وجود ماده در آن سطح می باشد. هنگامی که سطح ماده جامد به پدال می‌ رسد، چرخش آن متوقف شده و این توقف باعث فعال شدن یک میکروسوئیچ می‌ شود که سیگنال دیجیتالی ارسال می‌ کند. ​

در صورتی که سطح سیال به پدال چرخان نرسد موتور، پدال را آزادانه می‌ چرخاند و میکروسوئیچ در حالت غیرفعال باقی می‌ ماند.​ اما با رسیدن ماده به سطح پدال مواد جامد مانع از چرخش پدال می‌ شوند؛ در نتیجه، موتور تحت گشتاور مقاومتی قرار گرفته و موقعیت آن تغییر می‌ کند که این تغییر باعث فعال شدن میکروسوئیچ و ارسال سیگنال می‌ شود.​

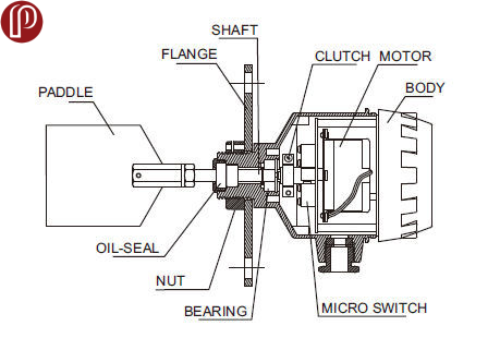

اجزای تشکیل دهنده لول سوئیچ پدالی

لول سوئیچ پدالی (روتاری) از چندین جزء اصلی تشکیل شده است که هرکدام نقش مهمی در عملکرد صحیح آن ایفا می‌ کنند. در ادامه اجزای اصلی تشکیل‌ دهنده این سوئیچ ها معرفی می شوند:

• پدال یا پره (Paddle): مهم‌ ترین بخش لول سوئیچ است که در داخل مخزن یا سیلو قرار می‌ گیرد. این پره به طور مکانیکی حرکت می‌ کند و زمانی که مواد به آن می‌ رسند، حرکت آن متوقف می‌ شود.
• موتور (Motor): برای چرخش پدال، یک موتور کوچک الکتریکی استفاده می‌ شود که باعث می‌شود که پدال به طور مداوم بچرخد تا زمانی که مواد به آن برخورد کنند.
• شفت (Shaft): شفت به موتور متصل است و حرکت چرخشی موتور را به پدال منتقل می‌ کند.
• میکروسوئیچ (Switch): زمانی که پدال حرکت خود را متوقف می‌ کند، میکروسوئیچ فعال می‌ شود و سیگنالی به سیستم کنترلی ارسال می‌ کند تا سطح ماده در مخزن تشخیص داده شود.
• بدنه یا محفظه (Housing): این بخش از لول سوئیچ برای محافظت از قطعات داخلی مانند موتور، شفت و دیگر اجزا طراحی شده است. معمولاً از مواد مقاوم در برابر شرایط محیطی سخت مانند رطوبت، دما و فشار ساخته می‌ شود.

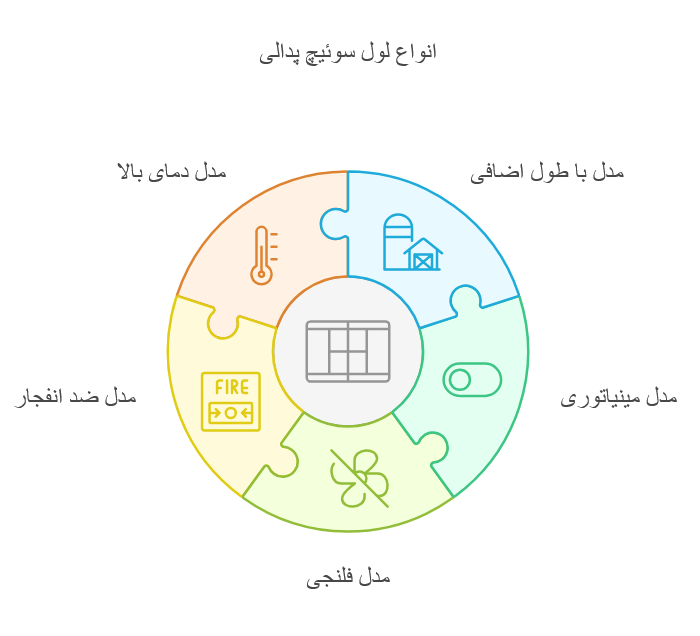

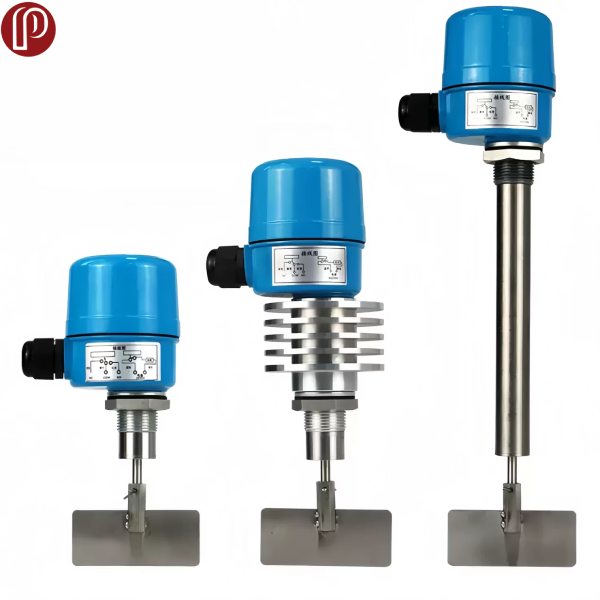

سوئیچ های سطح پدالی در انواع متنوعی با توجه به شرایط فرآیندی مختلف تولید می شوند که عبارتنداز:

• مدل با طول اضافی (Extended Type): این نوع لول سوئیچ به‌ صورت آویز در بالای مخزن نصب می‌ شود و برای تشخیص سطح بالای مواد در سیلوها و مخازن بلند مناسب است.​
• مدل مینیاتوری (Mini Type): این مدل‌ ها با ابعاد کوچک‌ تر برای فضاهای محدود یا مخازن کوچک طراحی شده‌ اند و عملکرد مشابهی با مدل‌ های استاندارد دارند.​
• مدل فلنجی (Flanged Type): این نوع لول سوئیچ‌ ها دارای اتصال فلنجی هستند که نصب آن‌ ها را بر روی مخازن آسان می‌ کند.​
• مدل ضد انفجار (Explosion-Proof): برای استفاده در محیط‌های خطرناک و مستعد انفجار، این مدل‌ ها با استانداردهای ایمنی بالا طراحی شده‌اند تا از وقوع حوادث جلوگیری کنند.​
• مدل دمای بالا (High-Temperature): این لول سوئیچ‌ ها برای کار در دماهای بالا طراحی شده‌اند و می‌ توانند در محیط‌هایی با دماهای فرایندی بالا عملکرد مطلوبی داشته باشند.​

نصب لول سوئیچ پدالی (تیغه ای)

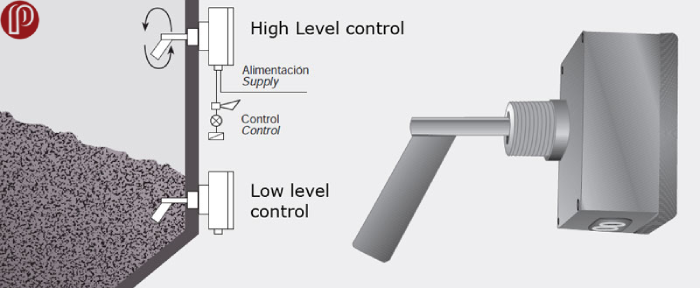

لول سوئیچ پدالی برای تشخیص پر شدن مخزن در بالای سیلو یا مخزن نصب می‌ شود و این نصب می‌ تواند به‌ صورت عمودی یا زاویه‌ دار باشد. همچنین برای تشخیص خالی شدن مخزن در پایین سیلو یا مخزن، معمولاً در قسمت مخروطی، به‌ صورت افقی یا زاویه‌ دار نصب می‌ شود.

برای نصب افقی در دیواره‌ های جانبی، توصیه می‌ شود سویئچ با زاویه 15 تا 20 درجه به سمت پایین نصب شود تا از برخورد مستقیم مواد به شفت و پدال جلوگیری شود. همچنین در صورت وجود ویبراتور یا موتور ارتعاشی در سیلو، استفاده از لول سوئیچ‌ های مقاوم در برابر ارتعاش توصیه می‌ شود.

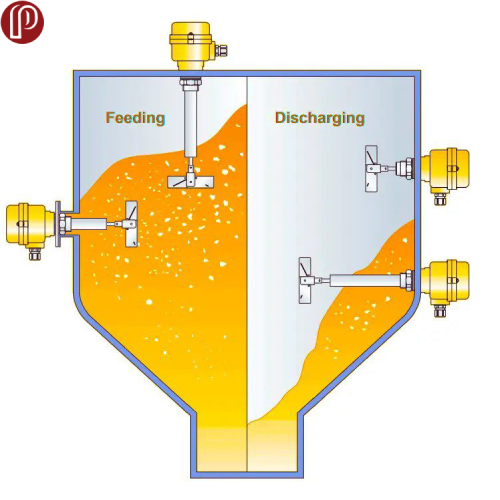

بسته به طراحی مخزن، می‌ توان از لول سوئیچ فلنجی یا رزوه ای برای نصب استفاده کرد. در شکل زیر سمت راست که مخزن در حال خالی شدن (Discharging) است یک لول سوئیچ پدالی High level switch و یک لول سوئیچ پدالی Low level switch  نصب شده است و در شکل سمت چپ که مخزن در حال پر شدن (Feeling) است نیز 2 لول سوئیچ  (High و Low) برای جلوگیری از سر زیر شدن یا خالی شدن بیش از حد استفاده شده است.

کاربردهای لول سوئیچ پدالی

سوئیچ سطح پدالی روتاری را می‌ توان در انواع سیلوها، سطل‌ ها، مخازن و سایر ظروف برای اندازه‌ گیری بیشتر مواد جامد نصب کرد. این دستگاه به‌ طور گسترده ای در مکان‌ هایی با سیالات بالکی یا پودری مانند خوراک، آرد، خاک، سنگ، چوب، لاستیک، لوبیا، پودر کلسیم، ماسه، قرص، خاک‌ اره، زغال‌ سنگ، رزین مصنوعی، دانه، سنگ‌ آهک، ماسه مخلوط، فلز، نمک و غیره استفاده می‌ شود. ​برخی از کاربردهای رایج سوئیچ های پدالی به شرح زیر می باشند:

• کنترل سطح موادی مانند آرد، شکر و غلات در سیلوها و مخازن ذخیره‌سازی در صنایع غذایی
• تشخیص سطح پودرها و گرانول‌های شیمیایی در مخازن و راکتورها برای اطمینان از ایمنی و کارایی فرآیندها
• مانیتورینگ سطح پودرها و گرانول‌ ها در مخازن ذخیره‌ سازی و فرآوری برای حفظ دقت در تولید داروها ​
• کنترل سطح موادی مانند سیمان، شن و ماسه در سیلوها برای جلوگیری از سرریز یا کمبود مواد
• تشخیص سطح گرانول‌ های پلاستیکی در مخازن ذخیره‌ سازی و خطوط تولید برای حفظ نرخ تولید مداوم
• مانیتورینگ سطح خرده چوب و گرانول‌ های چوبی در مخازن برای اطمینان از تأمین مداوم مواد اولیه

مزایای لول سوئیچ روتاری پدالی

سوئیچ‌ های سطح پدالی مزایای کلیدی متعددی را در کاربردهای صنعتی ارائه می‌ دهند. در وهله اول، این تجهیزات راهکاری بسیار پایدار و مقاوم برای اندازه‌ گیری سطح مواد جامد فراهم می‌ کنند. با توجه به اینکه عملکرد آن‌ ها به‌ صورت مکانیکی است، نسبت به سنسورهای الکترونیکی حساسیت کمتری به شرایط محیطی نظیر گرد و غبار، دما یا فشار دارند.

این ویژگی موجب افزایش قابلیت اطمینان و عملکرد مداوم دستگاه می‌ شود و احتمال بروز خطا در اندازه‌ گیری سطح را به حداقل می‌ رساند. این دقت در اندازه‌ گیری برای جلوگیری از مشکلاتی مانند سرریز شدن یا کمبود مواد در خطوط تولید و فرآیندهای صنعتی حیاتی است.

سوئیچ‌ های سطح پدالی به دلیل سادگی طراحی، نصب و نگهداری آسانی دارند و نیاز به تجهیزات الکترونیکی پیچیده یا کالیبراسیون مکرر ندارند. این ویژگی‌ ها باعث می‌ شود هزینه‌ های اولیه و عملیاتی کاهش یابد و اجرای سیستم‌ های تشخیص سطح در کاربردهای مختلف، از مخازن کوچک تا سیلوهای بزرگ، تسهیل شود.​

علاوه بر این، این سوئیچ‌ ها با انتخاب طرح و مواد مناسب پدال، با انواع مواد جامد فله‌ای سازگار هستند و در صنایع مختلفی که با مواد متعدد سروکار دارند یا در شرایط چالش‌برانگیز فعالیت می‌ کنند، عملکرد قابل اعتمادی ارائه می‌ دهند. این تطبیق‌ پذیری آن‌ ها را به گزینه‌ای عملی برای محیط‌ هایی تبدیل می‌ کند که سنسورهای دیگر ممکن است دچار مشکل شوند.​

لول سوئیچ های پدالی در مقایسه با سایر روش‌ های تشخیص سطح اقتصادی‌ تر بوده و هزینه‌ های عملیاتی کمتری دارند. ​همچنین برخی از مدل‌ های آن با استانداردهای ضدانفجار طراحی شده‌ اند و می‌ توانند در محیط‌ های خطرناک به‌ کار گرفته شوند. ​

قیمت لول سوئیچ پدالی

لول سوئیچ روتاری به عنوان یکی از تجهیزات قابل اعتماد و کارآمد، نقش مهمی در کنترل سطوح مواد جامد در صنایع مختلف ایفا می‌ کند. با توجه به مزایا و کاربردهای فراوان، انتخاب و نصب صحیح لول سوئیچ پدالی می‌ تواند به بهبود عملکرد و افزایش ایمنی فرآیندهای صنعتی کمک کند.

قیمت این لول سوئیچ ها همانند سایر تجهیزات ابزار دقیق بر اساس مشخصات فنی و برند سازنده مشخص می شود. به عنوان مثال نوع اتصال، متریال سنسور و بدنه، خروجی ها،تاییدیه های ضد انفجار و درجه حفاظت بدنه در برابر نفوذ گرد و غبار از مهمترین عواملی هستند که بر قیمت لول سوئیچ های روتاری تاثیر می گذارند.

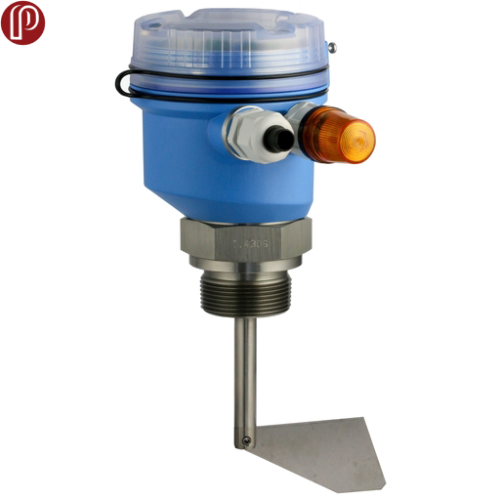

در حال حاضر فروشگاه تخصصی ابزار دقیق پیکاتک چندین مدل از لول سوئیچ های روتاری اندرس هاوزر را با بهترین کیفیت و قیمت مناسب به فروش می رساند. بازدیدکنندگان محترم جهت کسب اطلاعات بیشتر در زمینه خرید، فروش و استعلام قیمت لول سوئیچ روتاری پدالی با کارشناسان فروش ما به شماره 02188109770 تماس حاصل فرمایید.
