لیمیت سوئیچ باکس ضد انفجار

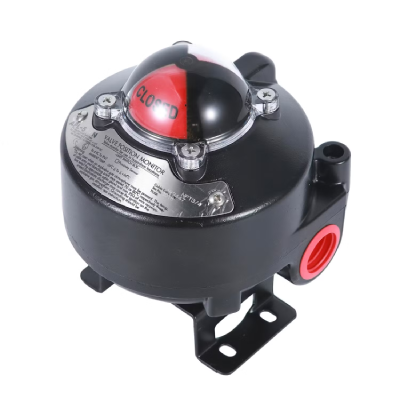

لیمیت سوئیچ باکس ضد انفجار (Explosion-proof Limit Switch Box) یک تجهیز ترکیبی مکانیکی و الکترونیکی است که به منظور نمایش وضعیت و ارسال سیگنال باز یا بسته بودن شیرآلات صنعتی (On/Off) به‌ ویژه شیرهای روتاری با عملگر پنوماتیک رک پینیون مورد استفاده قرار می‌ گیرد.

یکی از ویژگی‌ های منحصربه‌ فرد این سوئیچ‌ ها، طراحی ویژه ضد انفجار آن‌ ها است. بدنه‌ی این باکس‌ ها از آلیاژهای مقاوم مانند آلومینیوم با روکش محافظ یا استنلس استیل ساخته می‌ شود تا در برابر خوردگی، ضربه و فشار مقاوم باشند. همچنین، تمامی قطعات الکترونیکی داخلی با استانداردهای بین‌المللی ATEX و IECEx طراحی و تست شده‌ اند تا از نفوذ جرقه یا اشتعال به فضای بیرونی جلوگیری کنند.

لیمیت سوئیچ باکس ضد انفجار معمولاً علاوه بر نمایش محلی وضعیت (Local Indication)، قابلیت ارسال سیگنال الکتریکی به سیستم‌ های کنترل و مانیتورینگ مرکزی را نیز دارد.  استفاده از لیمیت سوئیچ باکس ضد انفجار، امنیت پرسنل و تجهیزات را در محیط‌های مستعد انفجار به شدت افزایش می‌ دهد.

این تجهیزات با کاهش ریسک آتش‌ سوزی، قابلیت اطمینان سیستم کنترل ولوها را بالا برده و عملکرد دقیق شبکه پایپینگ و ابزاردقیق را تضمین می‌ کنند. کاربرد اصلی آن‌ ها در شیرآلات گاز، بخار و سیالات اشتعال‌ پذیر است، اما در صنایع دارویی، غذایی و حوزه‌های آب و فاضلاب نیز استفاده می‌ شوند.

پیکاتک به عنوان مرجع تخصصی فروش تجهیزات ابزاردقیق و ولو در ایران، انواع مدل‌ های لیمیت سوئیچ باکس ضد انفجار را با گارانتی معتبر و مشاوره رایگان فنی برای پروژه‌های صنعتی را ارائه می‌ دهد. این مقاله از پیکاتک، فروشگاه تخصصی ابزار دقیق و ولوها، به‌ صورت کامل به تعریف، عملکرد، استانداردها، کاربردها و نکات مهم لیمیت سوئیچ باکس ضد انفجار می‌ پردازد.

عملکرد لیمیت سوئیچ باکس صد انفجار

لیمیت سوئیچ باکس ضد انفجار یکی از تجهیزات کنترلی و حفاظتی کلیدی در صنایع نفت، گاز، پتروشیمی و سایر محیط‌ های مستعد انفجار است که وظیفه‌ ی نشان دادن و انتقال وضعیت عملکردی شیرآلات صنعتی را بر عهده دارد. این تجهیز با بدنه‌ای مستحکم و طراحی بر اساس استانداردهای جهانی نظیر ATEX و IECEx، امکان استفاده ایمن در فضاهای پرخطر را فراهم می‌ کند و مانع نفوذ جرقه یا گاز به داخل محفظه و ایجاد حادثه می‌ شود.

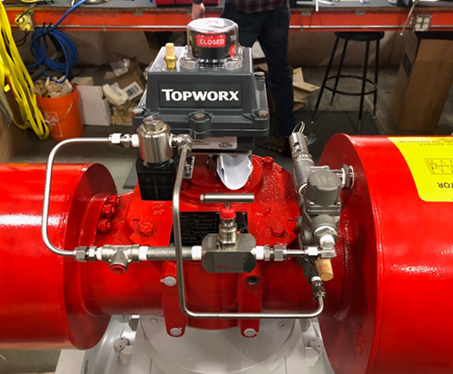

لیمیت سوئیچ باکس ضد انفجار از دو بخش اصلی تشکیل شده است که در بخش مکانیکی، حرکت استم شیر روتاری (Ball Valve یا Butterfly Valve) را تشخیص می‌ دهد. شفت لیمیت سوئیچ به استم اکچویتور متصل است و هنگام باز یا بسته شدن شیر، موقعیت آن را به دقت رصد می‌ کند.

در بخش الکتریکی با تغییر وضعیت مکانیکی شیر، میکروسوئیچ داخلی باکس، کنتاکت‌ های الکتریکی را قطع یا وصل می‌ کند. این تغییر می‌ تواند وضعیت دقیق «باز (OPEN)» یا «بسته (CLOSE)» بودن شیر را به اپراتور اعلام نماید.

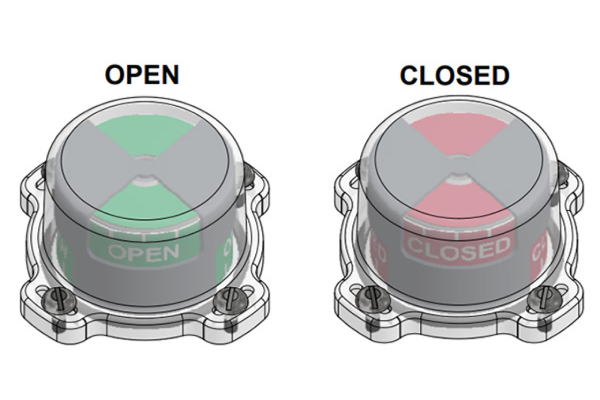

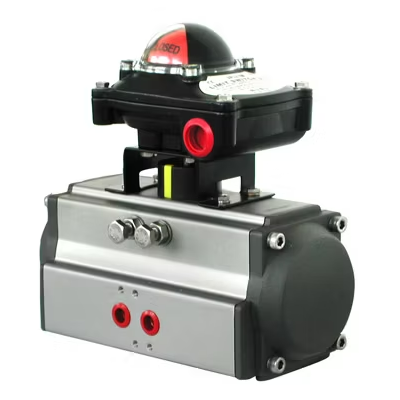

اغلب لیمیت سوئیچ باکس‌ های ضد انفجار دارای نشانگر محلی (Local Indicator) هستند که اپراتور می‌ تواند وضعیت لحظه‌ای شیر را روی بدنه باکس مشاهده کند. لیمیت سوئیچ باکس ضد انفجار عمدتاً برای شیرهای صنعتی روتاری (توپی، پروانه‌ای یا پلاگ ولو) به همراه اکچویتورهای پنوماتیک رک پینیون به کار می‌ رود و نقش کلیدی در اطمینان از عملکرد صحیح و گزارش‌ دهی لحظه‌ای وضعیت آن‌ ها ایفا می‌ کند.

مزایای لیمیت سوئیچ باکس ضد انفجار

• پایش دقیق وضعیت شیرآلات روتاری قطع یا وصل (باز یا بسته بودن)
• افزایش ایمنی، کاهش ریسک انفجار و آتش‌سوزی در محیط‌های پرخطر
• کاهش هزینه‌ های نگهداری و تعمیرات به‌ واسطه رعایت الزامات ایمنی
• دارای نشانگر واضح وضعیت (Indicator)
• قابلیت اطمینان و تطابق با استانداردهای صنعتی
• ارسال سیگنال همزمان محلی و راه دور

برندهای مطرح لیمیت سوئیچ باکس ضد انفجار

• لیمیت سوئیچ باکس ضد انفجار فلوسرو FLOWSERVE
• لیمیت سوئیچ باکس ضد انفجار KGSY
• لیمیت سوئیچ باکس ضد انفجار TOPWORX
• لیمیت سوئیچ باکس ضد انفجار کینترول KINETROL
• لیمیت سوئیچ باکس ضد انفجار AUMA
• لیمیت سوئیچ باکس ضدانفجار SOLDO

استانداردهای ضد انفجار لیمیت سوئیچ باکس

• ATEX (Directive 2014/34/EU): مهم‌ ترین استاندارد اروپایی برای تجهیزات مورد استفاده در محیط‌های انفجاری است. هر لیمیت سوئیچ باکس دارای نشان ATEX، قابل استفاده در مناطق Ex (Zone 1 و Zone 2 برای گاز، Zone 21 و 22 برای غبار) می‌ باشد.
• IECEx: سیستم بین‌ المللی ارزیابی انطباق برای تجهیزات ضد انفجار (International Electrotechnical Commission System for Certification to Standards Relating to Equipment for use in Explosive Atmospheres). این گواهی نشان‌ می‌ دهد محصول با استانداردهای بین‌المللی IEC 60079 مطابقت دارد.
• UL (Underwriters Laboratories): استاندارد معتبر آمریکایی که تجهیزات ضد انفجار را مطابق با NFPA و استانداردهای آمریکا تست و تایید می‌ کند.
• CSA (Canadian Standards Association): گواهی کانادایی برای عملکرد ایمن تجهیزات صنعتی در محیط‌های مستعد انفجار و تطابق با الزامات CSA C22.2 است.
• IP (Ingress Protection): اغلب لیمیت سوئیچ باکس‌ های ضد انفجار علاوه بر استاندارد EX، با درجه حفاظت IP بالا مانند IP66 یا IP67 عرضه می‌ شوند (ضد آب و گرد و غبار).

نکات کلیدی در انتخاب لیمیت سوئیچ باکس ضد انفجار

در هنگام خرید لیمیت سوئیچ باکس ضد انفجار توجه به موارد زیر جهت انتخاب بهترین مدل ضروری است:

• برند سازنده: انتخاب برند معتبر (مانند FLOWSERVE، TOPWORX، KGSY، KINETROL و…) تضمین‌ کننده کیفیت، طول عمر و اصالت تجهیز است.
• وضعیت محصول (نو یا دست دوم): پیشنهاد می‌شود از لیمیت سوئیچ باکس نو و اورجینال با گارانتی استفاده کنید تا از صحت عملکرد و ایمنی اطمینان داشته باشید.
• متریال بدنه: بدنه معمولاً از آلومینیوم آلیاژی سخت‌ کاری‌شده یا استنلس استیل (SS316/SS304) ساخته می‌ شود تا مقاومت لازم در برابر ضربه، زنگ‌زدگی و شرایط سخت محیطی را داشته باشد.
• متریال شفت (Shaft): ترجیحاً از استنلس استیل ضد زنگ به‌جهت افزایش دوام و مقاوت در برابر خوردگی و شرایط محیط‌های اسیدی یا رطوبت بالا استفاده شود.
• نوع سوئیچ (Switch Type): میکروسوئیچ مکانیکی یا سوئیچ مجاورتی (Proximity) با توجه به نیاز پروژه، محیط کاری و کل سیستم کنترلی انتخاب شوند.
• درجه حفاظتی بدنه (IP): اطمینان از دارا بودن درجه حفاظتی مناسب (IP66، IP67 یا بالاتر) برای جلوگیری از ورود آب، گرد و خاک و افزایش طول عمر دستگاه
• مشخصات الکتریکی (Electrical Rating): ولتاژ عملکرد و جریان قابل تحمل سوئیچ با نیاز سیستم کنترل پروژه (DCS/PLC) تطابق کامل داشته باشد (مثلاً ۲۴VDC، ۲۳۰VAC، جریان ۵A و…).
• تأییدیه‌ های ضد انفجار (Explosion Proof Certificates): دارا بودن گواهینامه‌های معتبر مانند ATEX، IECEx، UL، CSA و EAC Ex برای اطمینان از ایمنی کامل در محیط‌ های دارای گاز، بخار و غبار قابل انفجار

خرید لیمیت سوئیچ باکس ضدانفجار

فروشگاه تخصصی پیکاتک، به عنوان بزرگترین و معتبرترین واردکننده و توزیع‌ کننده تجهیزات ابزار دقیق و انواع شیرآلات صنعتی در ایران، همواره پیشگام در تأمین محصولات اورجینال و ضمانت‌ دار برای پروژه‌ های نفت، گاز، پتروشیمی، نیروگاه و صنایع مادر کشور می‌ باشد.

این مجموعه به پشتوانه سال‌ ها تجربه، دانش فنی و همکاری با برترین برندهای جهانی، امروزه به مرجعی قابل اعتماد برای تأمین شیرآلات صنعتی (شامل شیر توپی، شیر گلوب، شیر پروانه‌ ای، شیر دیافراگمی و…) و تجهیزات جانبی مانند اکچویتور پنوماتیک و برقی، پوزیشنر هوشمند، شیر برقی (SOLENOID VALVE) و لیمیت سوئیچ باکس ضد انفجار تبدیل شده است.

در فروشگاه پیکاتک، مشتریان گرامی امکان مشاهده و مقایسه طیف وسیعی از لیمیت سوئیچ باکس‌ های ضد انفجار از معتبرترین برندهای بین‌ المللی (نظیر FLOWSERVE، TOPWORX، KGSY، KINETROL و…) را دارند. کلیه این محصولات دارای گواهینامه‌ های معتبر بین‌ المللی (ATEX، IECEx، UL و…) و مطابق با استانداردهای صنعتی ارائه می‌ شوند تا ایمنی و کیفیت فرایندهای شما تضمین گردد.

همچنین می‌ توانید برای دریافت اطلاعات فنی بیشتر، بررسی مشخصات مدل‌ های مختلف لیمیت سوئیچ باکس ضد انفجار و همچنین استعلام قیمت و موجودی، با کارشناسان فروش پیکاتک به شماره 87700142-021 تماس بگیرید. تیم فنی پیکاتک با تجربه بالا و دانش تخصصی در زمینه ابزار دقیق، آماده راهنمایی و ارائه مشاوره تخصصی برای انتخاب بهترین مدل لیمیت سوئیچ باکس ضد انفجار متناسب با نیاز صنعتی شما می‌ باشد.

سوالات متداول لیمیت سوئیچ باکس ضدانفجار

لیمیت سوئیچ باکس ضد انفجار چیست و در چه شرایطی استفاده می‌ شود؟

لیمیت سوئیچ باکس ضد انفجار تجهیزی است که وضعیت باز یا بسته بودن ولو را بدون ایجاد جرقه الکتریکی به سیستم کنترل ارسال می‌کند و در محیط‌هایی با ریسک وجود گاز، بخار یا گرد و غبار قابل اشتعال (Zone 1, Zone 2, Zone 21, Zone 22) کاربرد دارد.

تفاوت اصلی لیمیت سوئیچ باکس معمولی و ضد انفجار در چیست؟

لیمیت سوئیچ باکس ضد انفجار، علاوه بر اعلام وضعیت، طوری طراحی شده که هیچ جرقه یا حرارت اضافی به بیرون نفوذ نکند و باعث انفجار نشود؛ دارای استانداردهای ATEX یا IECEx می‌ باشد. مدل‌ های معمولی این سطح از حفاظت را ندارند و در محیط‌های غیرخطرناک به کار می‌روند.

منظور از درجه حفاظتی IP66 یا IP67 بر روی بدنه چیست؟

این عدد نشان‌ دهنده مقاوت بدنه در برابر نفوذ گرد و غبار (عدد اول) و آب (عدد دوم) است. IP66 یعنی دستگاه کاملاً گرد و غبارگیر نبوده و در برابر پاشش قوی آب نیز مقاوم است. IP67 یعنی دستگاه قابل غوطه‌وری کوتاه‌مدت در آب نیز می‌ باشد.

چه نوع سوئیچ‌ هایی در لیمیت سوئیچ باکس‌ های ضد انفجار استفاده می‌ شود؟

• میکروسوئیچ مکانیکی (با عملکرد فیزیکی)

• میکروسوئیچ مجاورتی (القایی یا مغناطیسی، بدون تماس فیزیکی)

آیا میتوان لیمیت سوئیچ باکس ضد انفجار را روی انواع اکچویتور نصب کرد؟

بله، اکثر مدل‌ ها با کیت نصب (Mounting Kit) قابل تنظیم هستند و روی اکچویتورهای روتاری (پنوماتیک) و شیرهای مختلف نصب می‌ شوند؛ اما باید قبل خرید به ابعاد و سازگاری اتصالات دقت شود.

چه استانداردهایی برای ایمنی لیمیت سوئیچ باکس ضد انفجار ضروری است؟

استانداردهای ATEX (اروپا)، IECEx (بین‌ المللی)، UL (آمریکا)، CSA (کانادا) و گاهی INMETRO یا EAC Ex برای بعضی مناطق، بسته به حساسیت و شرایط محیط پروژه الزام می‌ شود.

برای انتخاب مدل مناسب به چه پارامترهایی باید توجه کرد؟

برند، گواهینامه‌ ها، نوع سوئیچ، متریال بدنه و شفت، نحوه اتصال به اکچویتور، درجه حفاظتی، مشخصات الکتریکی (جریان و ولتاژ)، وضعیت محصول (نو) و سازگاری با سیستم کنترلی پروژه.
