مانوستات ويکا pgs23

مانوستات ویکا مدل PGS23  (Manostat) یکی از تجهیزات پیشرفته و قابل اعتماد در حوزه ابزار دقیق است که با ترکیب عملکرد گیج فشار و سوئیچ الکتریکی، نظارت و کنترل فشار را در فرآیندهای صنعتی تسهیل می‌ کند. این دستگاه با طراحی مقاوم و دقت بالا، در صنایع مختلفی مانند شیمیایی، پتروشیمی، نیروگاهی و ماشین‌ سازی کاربرد دارد.

در صنایع پیشرفته امروزی، کنترل و مانیتورینگ دقیق فشار سیالات اهمیت حیاتی دارد. یکی از نام‌ های قابل اعتماد در این حوزه، برند آلمانی WIKA و محصول خاص PGS23 است. مانوستات ویکا PGS23 با کارکرد ترکیبی منحصربه‌فرد، کارایی بی‌ نظیر و پاسخ‌ گویی سریع، انتخاب متخصصان ابزاردقیق برای پروژه‌ های حساس نفت، گاز، پتروشیمی، نیروگاهی و صنایع غذایی محسوب می‌ شود. در این مقاله تخصصی، با مشخصات فنی، مزایا، کاربردها، نکات مهم خرید مانوستات ویکا PGS23 آشنا خواهیم شد.

مانوستات ویکا چیست و چه کاربردی دارد؟

مانوستات ویکا (WIKA Manostat) ترکیبی از یک گیج فشار (Pressure gauge) و یک سوئیچ فشار (Pressure switch) است که جهت نمایش فشار سیالات و ارسال سیگنال قطع یا وصل (on/off) به سایر تجهیزات مورد استفاده قرار می گیرد. هنگامی که فشار سیال (گاز یا مایع) از حد مشخص ست پوینت فراتر رود، مانوستات وارد مدار شده و با ارسال فرمان قطع یا وصل وظیفه محافظت یا کنترل را بر عهده می‌ گیرد.

این تجهیز با اندازه‌ گیری دقیق فشار و ارسال سیگنال‌ های الکتریکی در صورت رسیدن به مقادیر مشخص، امکان کنترل خودکار تجهیزات مانند پمپ‌ها و شیرها را فراهم می‌ کند. مانوستات ویکا در صنایع مختلفی از جمله شیمیایی، پتروشیمی، نیروگاه‌ ها و ماشین‌ سازی کاربرد دارد و به دلیل دقت بالا، مقاومت در برابر شرایط محیطی سخت و قابلیت اطمینان، انتخابی مناسب برای کنترل فرآیندهای حساس به فشار است.

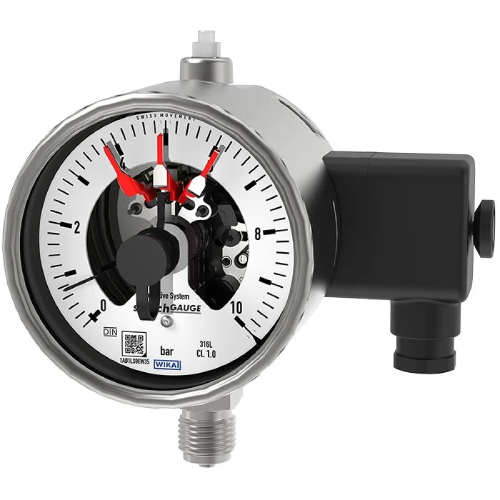

مانوستات ويکا pgs23 چیست؟

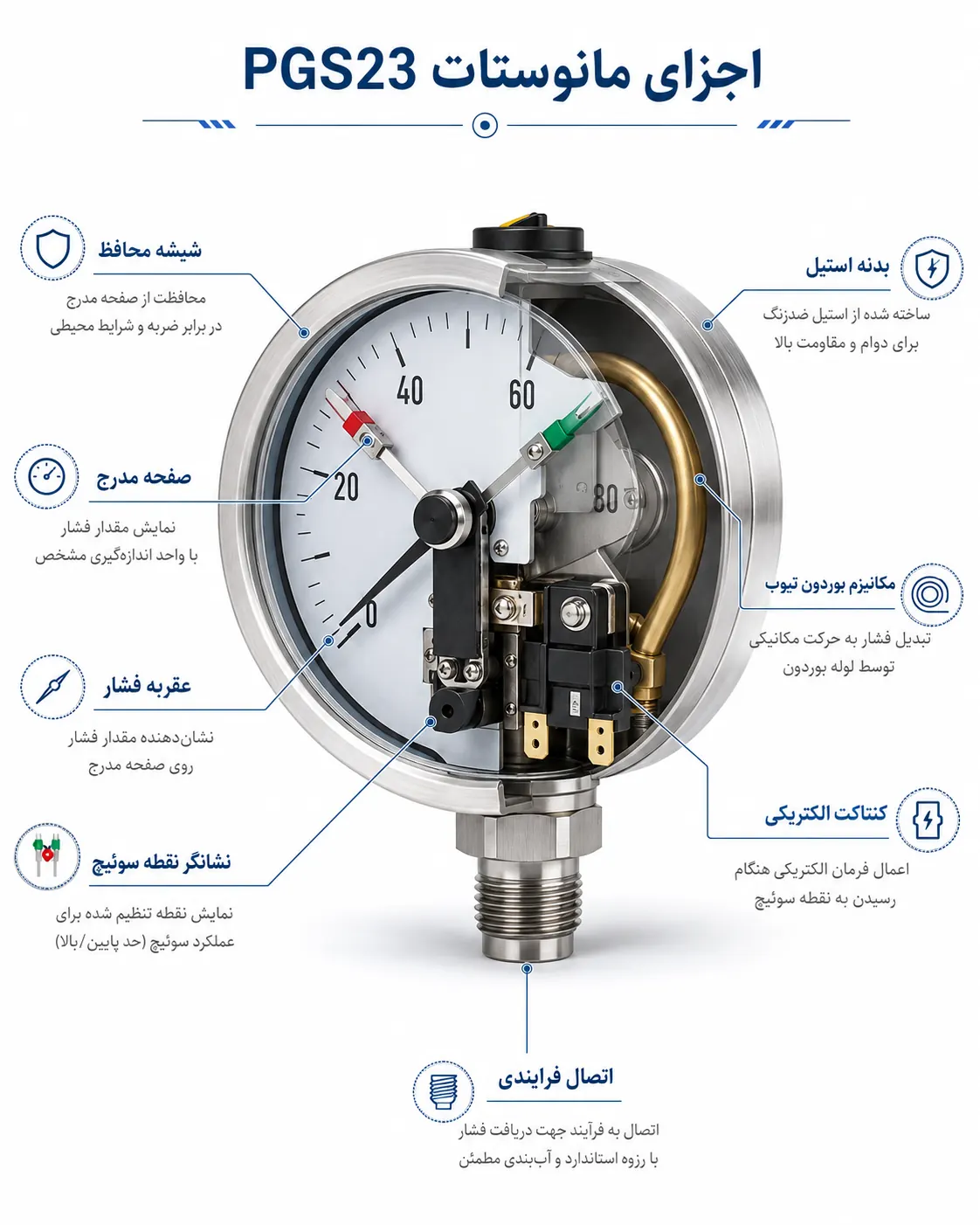

گیج فشار دارای سوئیچ (مانوستات با کنتاکت الکتریکی) برای مواقعی طراحی شده که همزمان با نمایش محلی فشار فرآیند، نیاز به سوئیچ کردن یک مدار الکتریکی (مثلاً ارسال هشدار یا روشن/خاموش کردن یک سیستم) وجود دارد. این حالت برای ایمنی و اتوماسیون صنعتی اهمیت بالایی دارد.

کنتاکت‌ های داخلی سوئیچ بر اساس موقعیت عقربه گیج فعال می‌ شوند و مدار الکتریکی را قطع یا وصل می‌ کنند. فعال شدن کنتاکت‌ ها زمانی رخ می‌ دهد که عقربه فشار از نقطه تنظیم (Set Point) عبور کند. تنظیم این نقطه معمولاً به‌ صورت دستی و از بیرون محفظه گیج انجام می‌شود.

کنتاکت‌ های سوئیچ در کل محدوده مقیاس فشار قابل تنظیم هستند و معمولاً در زیر صفحه مدرج نصب می‌ شوند (بر اساس الزامات DIN 16085). انواع مختلفی از این کنتاکت‌ ها وجود دارد، مثل کنتاکت‌ های مکانیکی، مغناطیسی، القایی، رید سوئیچ و کنتاکت‌ های الکترونیکی، که هرکدام برای نیازهای مختلف صنعتی و کنتاکت های القایی را میتوان در مناطق خطرناک (ATEX) استفاده کرد.

تمامی مانوستات های معتبر و حرفه‌ای مطابق الزامات استاندارد DIN 16085 ساخته می‌ شوند. این استاندارد به تنظیم دقیق محدوده کاری، نحوه نصب، ایمنی و کیفیت عملکرد دستگاه‌ ها اشاره دارد و اطمینان می‌ دهد که مانوستات ها  برای نمایش فشار و فعال‌سازی مدار الکتریکی در مخازن تحت فشار ایمن و قابل‌ اعتماد هستند.

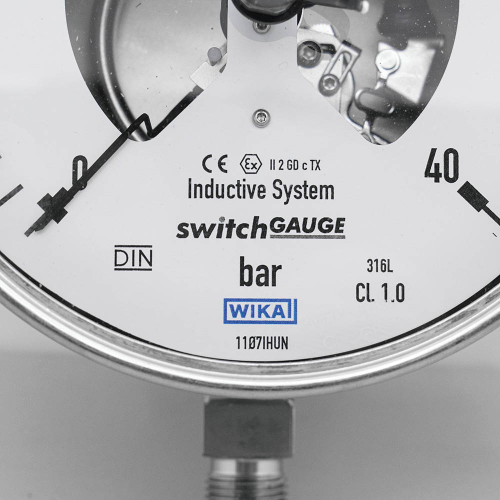

مشخصات فنی مانوستات ويکا pgs23

• استانداردها:  EN 837-1 و  ASME B40.100
• المنت اندازه گیری: بوردن تیوب (Bourdon tube, C-type or helical type)
• سایز صفحه: 100 میلی‌متر [4 اینچ] و 160میلی‌ متر [6 اینچ]
• محدوده اندازه‌گیری فشار: از 0.6 تا 1600 بار (یا معادل آن در واحدهای psi و kPa)
• دقت: Class 1.0 و Class 2.5
• متریال قاب:  Stainless steel 1.4301 (304) و  Stainless steel 1.4571 (316 Ti) 4)
• نوع اتصال: رزوه‌ای با گزینه‌های G ½ B، G ¼ B، G ⅜ B، ½ NPT، M20 x 1.5
• درجه حفاظت بدنه: IP65 مطابق با استاندارد IEC/EN 60529، با گزینه IP66 در صورت درخواست
• نوع سوئیچ‌ ها: مغناطیسی ضربه‌ای، رید، القایی و الکترونیکی
• تعداد کنتاکت‌ ها: تا 4 کنتاکت قابل تنظیم در یک دستگاه
• موقعیت اتصال: پایین (رادیال) یا پشت پایین (محوری)

مزایای استفاده از مانوستات ویکا PGS23

مانوستات ویکا مدل PGS23 با ترکیب عملکرد گیج فشار و سوئیچ‌های الکتریکی، ابزاری قدرتمند برای نظارت و کنترل فشار در فرآیندهای صنعتی محسوب می‌ شود. این تجهیز با ویژگی‌ ها و مزایای متعددی طراحی شده است تا در شرایط مختلف صنعتی عملکردی مطمئن و دقیق ارائه دهد. برخی از این مزایای کلیدی عبارتنداز:

مقاومت در برابر ارتعاشات و فشارهای دینامیکی

PGS23 با امکان پرکردن محفظه با مایعات خاص، مقاومت بالایی در برابر ارتعاشات و نوسانات فشار دینامیکی دارد. این ویژگی از آسیب به مکانیزم داخلی جلوگیری کرده و دقت اندازه‌گیری را در شرایط سخت حفظ می‌ کند.

قابلیت استفاده در مناطق خطرناک (Hazardous Areas)

این دستگاه با کنتاکت‌های القایی (Inductive Contacts) عرضه می‌ شود که مطابق با استانداردهای ATEX و IECEx برای استفاده در مناطق مستعد انفجار طراحی شده‌اند. این ویژگی ایمنی بالایی را در محیط‌های صنعتی خطرناک فراهم می‌ کند.

سازگاری با سیستم‌ های PLC

PGS23 با کنتاکت‌های الکترونیکی و رید (Reed) قابل تجهیز است که امکان اتصال مستقیم به کنترل‌کننده‌های منطقی قابل برنامه‌ریزی (PLC) را فراهم می‌ کند. این قابلیت به اتوماسیون فرآیندها و افزایش بهره‌ وری کمک می‌ کند.

طراحی ایمنی با دیواره محافظ (Solidfront)

نسخه ایمنی S3 این دستگاه با دیواره محافظ محکم بین سیستم اندازه‌گیری و صفحه مدرج، در صورت بروز خرابی یا انفجار داخلی، از کاربر محافظت می‌کند. این طراحی مطابق با استاندارد EN 837-1 است.

تنظیم آسان نقاط سوئیچینگ

کنتاکت‌ های سوئیچ در این دستگاه قابل تنظیم در کل محدوده مقیاس هستند. نقطه تنظیم با استفاده از کلید تنظیم قابل جابجایی در پنجره به‌راحتی قابل تنظیم است، که امکان سفارشی‌ سازی دقیق را فراهم می‌ کند.

مناسب برای سیالات خورنده

بدنه و قطعات مرطوب این دستگاه از استیل ضدزنگ 316L ساخته شده‌اند، که مقاومت بالایی در برابر سیالات خورنده گازی و مایع دارند. این ویژگی آن را برای استفاده در صنایع شیمیایی و پتروشیمی مناسب می‌ سازد.

تنوع در اتصالات فرآیند

PGS23 با انواع اتصالات فرآیند مانند G ½ B، G ¼ B، G ⅜ B، ½ NPT و M20 x 1.5 عرضه می‌ شود که انعطاف‌ پذیری بالایی در نصب و استفاده در سیستم‌ های مختلف فراهم می‌ کند.

درجه حفاظت بالا (IP65)

این دستگاه با درجه حفاظت IP65 طراحی شده است که مقاومت در برابر گرد و غبار و پاشش آب را تضمین می‌کند. همچنین، گزینه‌ای برای افزایش درجه حفاظت به IP66 نیز موجود است.

محدوده دمایی گسترده

PGS23 قادر به عملکرد در دمای محیطی از -20 تا +60 درجه سانتی‌گراد و دمای سیال تا +200 درجه سانتی‌ گراد (برای ابزارهای بدون پرشدگی) است، که آن را برای کاربردهای متنوع صنعتی مناسب می‌ سازد.

دقت بالا در اندازه‌ گیری

با کلاس دقت 1.0 (±1% انحراف از مقدار کامل مقیاس)، PGS23 اندازه‌گیری دقیقی از فشار را ارائه می دهد که برای کنترل دقیق فرآیندها حیاتی است.

کاربردهای مانوستات ويکا pgs23

مانوستات ویکا مدل PGS23 یک ابزار دقیق و چندمنظوره است که برای اندازه‌ گیری و کنترل فشار در فرآیندهای صنعتی طراحی شده است. این دستگاه با ترکیب عملکرد گیج فشار و سوئیچ‌ های الکتریکی، امکان نظارت دقیق و کنترل خودکار را فراهم می‌ کند.

• کنترل و تنظیم فرآیندهای صنعتی: PGS23 با اندازه‌گیری دقیق فشار و ارسال سیگنال‌ های الکتریکی به سیستم‌ های کنترل، به تنظیم و پایش فرآیندها کمک می‌ کند.
• نظارت بر تجهیزات و تعویض مدارها: در صورت رسیدن فشار به مقادیر مشخص، سوئیچ‌ های الکتریکی دستگاه فعال شده و مدارهای الکتریکی را قطع یا وصل می‌ کنند، که برای ایمنی و عملکرد صحیح تجهیزات حیاتی است.
• مناسب برای سیالات خورنده گازی و مایع: بدنه استیل ضدزنگ و طراحی مقاوم دستگاه، آن را برای استفاده با سیالات خورنده که ویسکوزیته یا کریستالی بالایی ندارند، مناسب می‌ سازد.
• کاربرد در محیط‌های خورنده و سخت: در صنایع با شرایط محیطی سخت و خورنده، مانند صنایع شیمیایی و پتروشیمی، PGS23 عملکرد قابل اعتمادی ارائه می‌دهد.
• صنایع شیمیایی و پتروشیمی: برای نظارت بر فشار در فرآیندهای تولید مواد شیمیایی و پالایشگاه‌ ها.
• نیروگاه‌ها: کنترل فشار در سیستم‌های بخار و آب برای اطمینان از عملکرد ایمن و کارآمد.
• صنایع معدنی: نظارت بر فشار در تجهیزات استخراج و فرآوری مواد معدنی.
• صنایع دریایی و فراساحلی: استفاده در کشتی‌ها و سکوهای نفتی برای کنترل فشار در سیستم‌های مختلف.
• فناوری‌های زیست‌محیطی: نظارت بر فشار در سیستم‌های تصفیه آب و فاضلاب.
• ماشین‌سازی و ساخت کارخانه‌های عمومی: کنترل فشار در ماشین‌آلات و خطوط تولید برای حفظ کیفیت و ایمنی.

استعلام قیمت و خرید آنلاین مانوستات ویکا PGS23 از پیکاتک

پیکاتک به عنوان یک سامانه تخصصی خرید و فروش آنلاین محصولات صنعتی، مجموعه‌ای از تجهیزات ابزار دقیق و اتوماسیون صنعتی را ارائه می‌ دهد. محصولات این فروشگاه شامل انواع ترانسمیترها، گیج‌های دما و فشار، شیرآلات صنعتی، لوله و اتصالات، و آهن‌آلات می‌ باشد. پیکاتک با ارائه محصولات از برندهای معتبر و با کیفیت، به صنایع مختلف از جمله نفت و گاز، پتروشیمی، نیروگاه‌ها، صنایع غذایی و دارویی، و سایر بخش‌های صنعتی خدمات‌ رسانی می‌ کند.

هنگام خرید مانوستات ویکا PGS23 به مشخصات فنی مهم از جمله نوع مانوستات (روغنی و خشک)، محدوده اندازه گیری فشار، سایز صفحه (mm)، نصب، سایز اتصال، متریال بدنه و المنت، نوع سوئیچ، قابلیت تزریق روغن و غیره توجه نمایید. پیکاتک با سال‌ ها تجربه و به عنوان سریع‌ ترین تامین‌ کننده تخصصی ابزاردقیق در ایران انواع مدل‌ های مانوستات ویکا، خصوصاً سری PGS23 را با بهترین کیفیت، مشاوره تخصصی رایگان، ارسال سریع به سراسر کشور و مناسب‌ ترین قیمت بازار به شما ارائه می کند. فرایند خرید در پیکاتک به شیوه‌ای کاملاً شفاف، اینترنتی و غیرحضوری صورت می‌ گیرد و قیمت‌ ها به‌ روزرسانی شده و کارشناسان فنی همواره برای پاسخ به سوالات و ارائه راهنمایی تخصصی آماده‌اند.

بازدیدکنندگان محترم  میتوانید جهت کسب اطلاعات بیشتر در زمینه خرید، فروش، مشاوره فنی و استعلام قیمت به روز مانوستات ویکا PGS23 با کارشناسان ما در فروشگاه ابزاردقیق پیکاتک به شماره 88109770-021 تماس بگیرید یا سفارش خود را به صورت آنلاین از طریق سایت ثبت نمایید.

سوالات متداول مانوستات ويکا pgs23

1. چگونه می‌ توان نقطه سوئیچینگ را در PGS23 تنظیم کرد؟

برای تنظیم نقطه سوئیچینگ، از کلید تنظیمی که همراه دستگاه ارائه می‌ شود استفاده کنید. این کلید از طریق پنجره جلویی دستگاه به نشانگر تنظیم متصل می‌ شود. با چرخاندن این کلید، می‌ توانید نقطه سوئیچینگ را در محدوده کامل مقیاس تنظیم نمایید.

2. آیا می‌ توان چندین کنتاکت را روی یک نقطه تنظیم مشترک تنظیم کرد؟

بله، امکان تنظیم چندین کنتاکت سوئیچ بر روی یک نقطه تنظیم واحد وجود دارد. این ویژگی به شما اجازه می‌دهد تا چندین مدار را به طور همزمان کنترل یا نظارت کنید.

3. انواع کنتاکت‌ های سوئیچ موجود در PGS23 کدامند؟

PGS23 با انواع کنتاکت‌های سوئیچ از جمله کنتاکت‌های مغناطیسی ضربه‌ای، سوئیچ‌های رید، کنتاکت‌های القایی و کنتاکت‌ های الکترونیکی عرضه می‌ شود. انتخاب نوع کنتاکت بستگی به نیازهای خاص کاربردی و محیطی دارد.

4. آیا PGS23 برای استفاده در مناطق خطرناک مناسب است؟

بله، نسخه‌ هایی از PGS23 با کنتاکت‌های القایی طراحی شده‌اند که برای استفاده در مناطق خطرناک (Hazardous Areas) مناسب هستند. این کنتاکت‌ها مطابق با استانداردهای ATEX و IECEx طراحی شده‌اند.

5. حداکثر دمای مجاز برای سیال و محیط در PGS23 چقدر است؟

• دمای محیط: از -20 تا +60 درجه سانتی‌گراد

• دمای سیال: برای ابزارهای بدون روغن: تا +200 درجه سانتی‌ گراد و برای گیج های روغنی تا +100 درجه سانتی‌ گراد

6. PGS23 با چه نوع اتصالات فرآیند عرضه می‌شود؟

این دستگاه با انواع اتصالات فرآیند مانند G ½ B، G ¼ B، G ⅜ B، ½ NPT و M20 x 1.5 عرضه می‌ شود. انتخاب نوع اتصال بستگی به نیازهای خاص سیستم شما دارد.

7. آیا PGS23 دارای درجه حفاظت خاصی است؟

بله، PGS23 دارای درجه حفاظت IP65 مطابق با استاندارد IEC/EN 60529 است. همچنین، گزینه‌ای برای افزایش درجه حفاظت به IP66 نیز موجود است.

8. آیا PGS23 دارای نسخه ایمنی با دیواره محافظ است؟

بله، نسخه ایمنی S3 این دستگاه با دیواره محافظ محکم (Solidfront) بین سیستم اندازه‌گیری و صفحه مدرج طراحی شده است. این طراحی مطابق با استاندارد EN 837-1 است و در صورت بروز خرابی یا انفجار داخلی، از کاربر محافظت می‌ کند.

9. آیا PGS23 برای استفاده در سیستم‌های PLC مناسب است؟

بله، PGS23 با کنتاکت‌ های الکترونیکی و رید عرضه می‌ شود که امکان اتصال مستقیم به کنترل‌ کننده‌های منطقی قابل برنامه‌ریزی (PLC) را فراهم می‌ کند. این قابلیت به اتوماسیون فرآیندها و افزایش بهره‌ وری کمک می‌ کند.

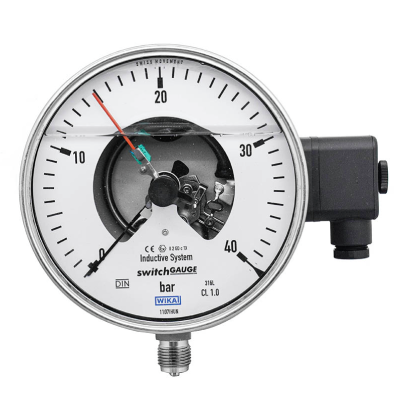

10. آیا امکان پرکردن محفظه PGS23 با مایع وجود دارد؟

بله، PGS23 با امکان پرکردن محفظه با مایعات خاص عرضه می‌ شود. این ویژگی مقاومت بالایی در برابر ارتعاشات و نوسانات فشار دینامیکی فراهم و از آسیب به مکانیزم داخلی جلوگیری می‌ کند.
