مانومتر فشار وکیوم

گیج فشار وکیوم



مانومتر وکیوم که با نام‌های گیج فشار وکیوم، گیج خلأ و Vacuum Gauge نیز شناخته می‌شود، ابزاری برای اندازه‌گیری فشارهای کمتر از فشار اتمسفر است. این تجهیزات معمولاً در پمپ‌های وکیوم، خطوط مکش، سیستم‌های تبرید، دستگاه‌های بسته‌بندی، تجهیزات آزمایشگاهی و فرآیندهای صنعتی استفاده می‌شوند.

 این گیج فشار نه تنها برای نظارت بر میزان خلاء در سیستم‌ ها ضروری است، بلکه در بسیاری از کاربردها، تشخیص زودهنگام مشکلات و جلوگیری از آسیب به تجهیزات نیز نقش کلیدی دارد. از صنایع خودروسازی و پزشکی گرفته تا فرآیندهای پیچیده پتروشیمی و هوافضا، درک و اندازه‌گیری دقیق فشار وکیوم، امری اجتناب‌ ناپذیر است.

هنگام خرید مانومتر وکیوم باید مشخصاتی مانند رنج اندازه‌گیری، کلاس دقت، سایز صفحه، نوع و محل اتصال، جنس بدنه، متریال قسمت‌های در تماس با سیال و شرایط محیطی بررسی شوند. در پیکاتک می‌توانید مدل‌های مختلف گیج فشار وکیوم را مقایسه کرده و متناسب با شرایط فرآیند، محصول مناسب را انتخاب کنید.





مانومتر وکیوم چیست؟



مانومتر وکیوم وسیله‌ای است که میزان کاهش فشار نسبت به فشار اتمسفر محیط را نمایش می‌دهد. در این تجهیزات، فشار اتمسفر به‌عنوان نقطه صفر فشار گیج در نظر گرفته می‌شود و با کاهش فشار داخل سیستم، عقربه به سمت مقادیر منفی حرکت می‌کند.

رنج بسیاری از گیج‌های وکیوم مکانیکی از صفر تا منفی یک بار است؛ بااین‌حال مقدار دقیق فشار قابل اندازه‌گیری، نوع مکانیزم داخلی و واحد نمایش در مدل‌های مختلف متفاوت خواهد بود.

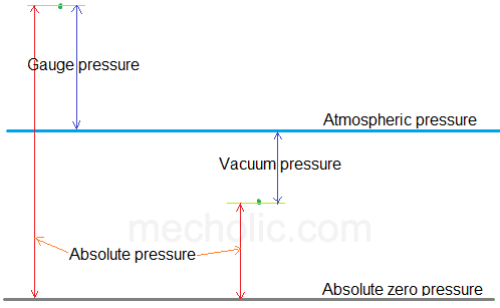

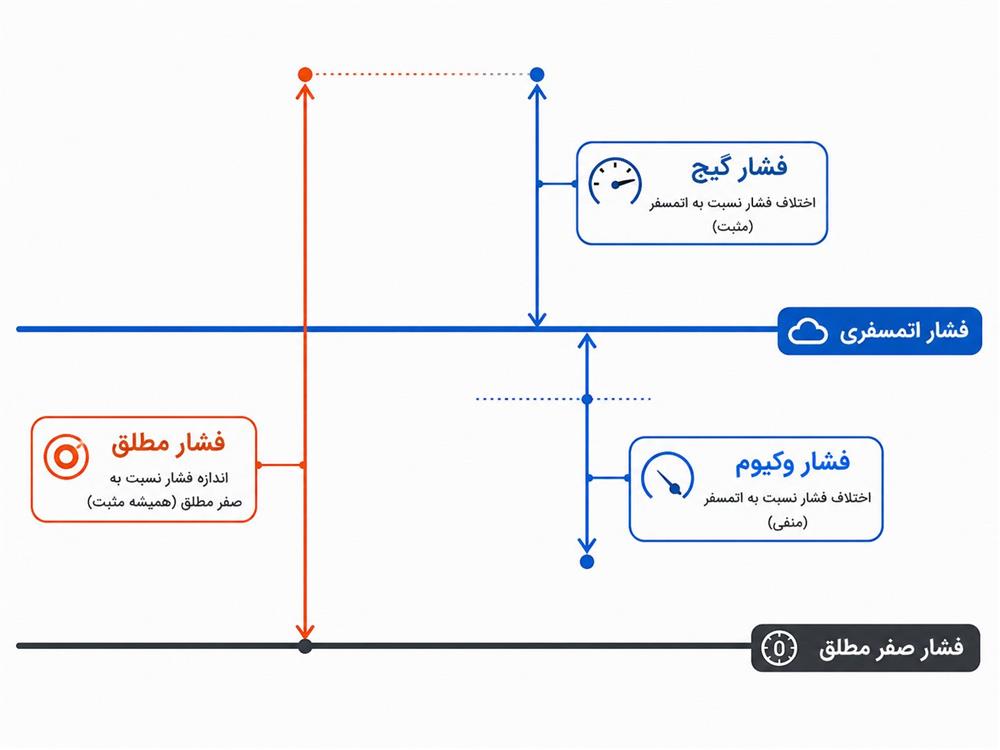

تفاوت فشار وکیوم، فشار گیج و فشار مطلق



فشار وکیوم به فشاری گفته می‌شود که از فشار اتمسفر محیط کمتر باشد. در فشار گیج، فشار محیط به‌عنوان نقطه صفر در نظر گرفته می‌شود؛ به همین دلیل مانومتر وکیوم فشار منفی را نسبت به هوای محیط نمایش می‌دهد. در مقابل، فشار مطلق نسبت به خلأ کامل اندازه‌گیری می‌شود و تحت‌تأثیر تغییرات فشار اتمسفر قرار نمی‌گیرد.

اگر فرآیند فقط دارای فشار منفی باشد، گیج وکیوم مناسب است. برای سیستم‌هایی که هم فشار منفی و هم فشار مثبت دارند، باید از گیج کامپوند استفاده شود؛ اما برای اندازه‌گیری دقیق وکیوم عمیق، گیج فشار مطلق یا وکیوم‌سنج الکترونیکی انتخاب مناسب‌تری است.



تفاوت فشار وکیوم، فشار گیج و فشار مطلق



فشار وکیوم چیست؟



پادکست معرفی مانومتر فشار وکیوم





همانطور که پیشتر اشاره شد، فشار وکیوم به فشاری گفته می‌ شود که کمتر از فشار اتمسفریک باشد. اما درک عمیق‌تر این مفهوم، به خصوص در زمینه اندازه‌گیری، بسیار مهم است. مانومترهای فشار وکیوم معمولاً فشار را بر اساس مقیاس گیج نمایش می‌ دهند.

صفر (0) روی صفحه این مانومترها نشان‌دهنده فشار اتمسفریک است. هرچه عقربه به سمت چپ (سمت فشارهای منفی) حرکت کند، میزان وکیوم یا خلاء بیشتر شده است. انتهای سمت چپ صفحه نمایش، معمولاً نشان‌ دهنده بالاترین میزان وکیوم قابل اندازه‌گیری توسط آن مانومتر است که بسته به طراحی، می‌ تواند نزدیک به خلاء مطلق باشد. واحدهای رایج برای نمایش فشار وکیوم عبارتند از:

  • میلی‌ متر جیوه (mmHg): این واحد از تاریخچه اندازه‌گیری فشار با ستون جیوه گرفته شده است. 760 میلی‌ متر جیوه برابر با فشار اتمسفریک استاندارد است. در شرایط وکیوم، مقدار mmHg کاهش می‌ یابد (مثلاً 100 mmHg یا 50 mmHg).
  • اینچ جیوه (inHg): معادل 25.4 میلی‌متر جیوه. نمایش رایج در برخی کشورها، به ویژه در صنعت HVAC و خودروسازی.
  • میلی‌ بار (mbar): یک هزارم یک بار. 1013.25 میلی‌بار برابر با فشار اتمسفریک استاندارد است. در وکیوم، این مقدار کاهش می‌ یابد (مثلاً 500 میلی‌بار یا 100 میلی‌بار).
  • پاسکال (Pa) و کیلوپاسکال (kPa): واحد استاندارد SI. 101.325 کیلوپاسکال برابر با فشار اتمسفریک استاندارد است.
  • فوت مکعب در دقیقه (CFM) یا لیتر در دقیقه (LPM): در برخی کاربردهای خاص مرتبط با جریان هوا در سیستم‌های خلاء، ممکن است با استفاده از نرخ جریان، به طور غیرمستقیم به میزان خلاء نیز اشاره شود.



فشار وکیوم چیست؟

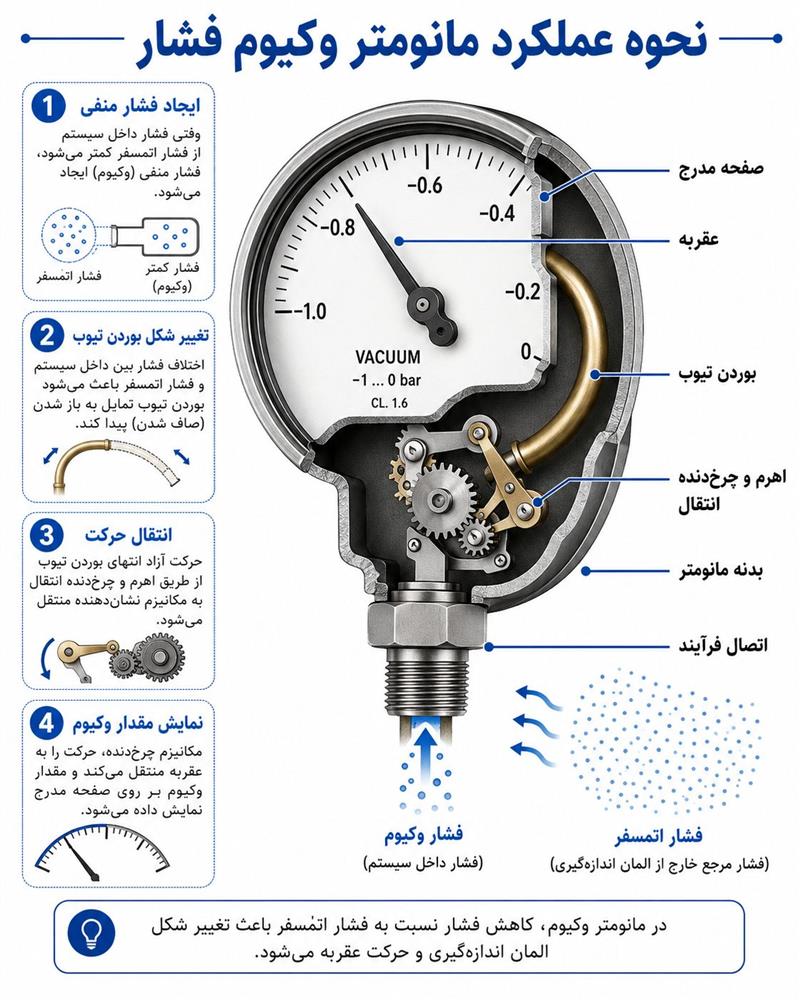

عملکرد مانومتر وکیوم



مانومتر فشار وکیوم اختلاف میان فشار داخل سیستم و فشار اتمسفر محیط را اندازه‌گیری می‌کند. با کاهش فشار داخل خط یا مخزن، اختلاف فشار باعث تغییر شکل المان اندازه‌گیری مانند بوردن تیوب، دیافراگم یا کپسول می‌شود. این تغییر شکل از طریق اهرم و مجموعه چرخ‌دنده به عقربه منتقل شده و مقدار وکیوم روی صفحه مدرج نمایش داده می‌شود.

در مانومترهای وکیوم مکانیکی، عقربه معمولاً از صفر به سمت مقادیر منفی حرکت می‌کند. هرچه فشار داخل سیستم کمتر شود، مقدار وکیوم نمایش‌داده‌شده بیشتر خواهد بود. رنج متداول این تجهیزات از صفر تا منفی یک بار است؛ البته برای اندازه‌گیری وکیوم عمیق و دقیق‌تر باید از وکیوم‌سنج‌های الکترونیکی یا گیج فشار مطلق استفاده شود.



عملکرد مانومتر فشار وکیوم



انواع مانومتر فشار وکیوم

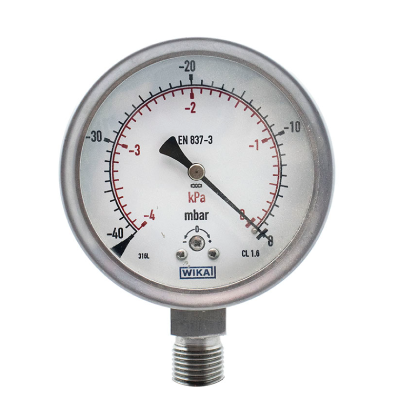

مانومتر فشار وکیوم کپسولی

این مانومترها از یک کپسول فلزی نازک و قابل انعطاف (معمولاً از جنس برنز، استیل ضد زنگ یا آلیاژهای نیکل) تشکیل شده‌اند که در اثر اعمال فشار، منبسط یا منقبض می‌ شود. کپسول‌ ها معمولاً به صورت دو لایه برای افزایش حساسیت و استحکام ساخته می‌ شوند.

با کاهش فشار (ایجاد وکیوم)، هوای بیرون کپسول کمتر شده و فشار داخلی آن، باعث انقباض کپسول می‌ شود. این انقباض از طریق یک مکانیزم ساده اهرمی به عقربه اندازه‌گیری منتقل شده و روی صفحه مدرج نمایش داده می‌ شود. این نوع مانومترها برای اندازه‌گیری فشارهای بسیار پایین و خلاء جزئی مناسب هستند و در سیستم‌ های تهویه، گرمایش و سرمایش (HVAC)، تجهیزات پزشکی و برخی فرآیندهای شیمیایی که نیاز به پایش خلاء کم دارند، استفاده می‌ شوند.



عملکرد مانومتر فشار وکیوم

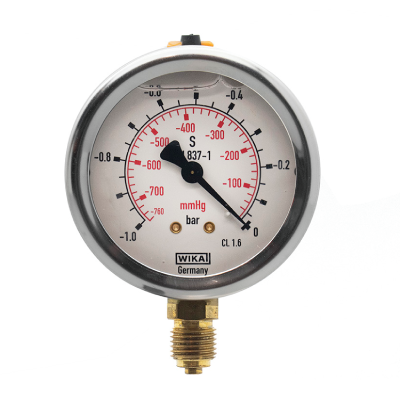

مانومتر فشار وکیوم بوردن تیوب

المان اصلی در این مانومترها، یک تیوب خمیده و مقطع بیضی شکل یا تخت است که به صورت C شکل، مارپیچ یا حلزونی ساخته می‌ شود. یک سر تیوب به ورودی فشار متصل است و سر دیگر آن بسته بوده و آزادانه حرکت می‌ کند.

هنگامی که سیال با فشار منفی وارد تیوب بوردن می‌ شود، تیوب تمایل به باز شدن و صاف شدن دارد. این حرکت باز شدن، از طریق مکانیزم دقیق چرخ‌ دنده‌ ها و اهرم‌ ها به عقربه منتقل شده و مقدار فشار وکیوم را روی صفحه نمایش نشان می‌ دهد.

گیج های فشار بوردن تویب به دلیل استحکام و قابلیت اطمینان بالا، در طیف وسیعی از کاربردها مورد استفاده قرار می‌ گیرند. صنایع نفت و گاز، پتروشیمی، صنایع غذایی، داروسازی و تصفیه آب از جمله این صنایع هستند.

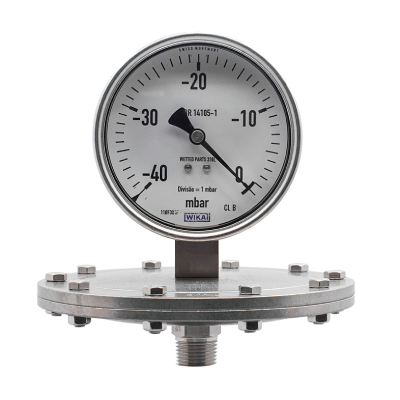

مانومتر فشار وکیوم دیافراگمی



این مانومترها از یک دیافراگم انعطاف‌ پذیر و مسطح یا موج‌ دار تشکیل شده‌اند که به عنوان جداکننده بین سیال فرآیند و مکانیزم اندازه‌گیری عمل می‌ کند. دیافراگم معمولاً از جنس استیل ضد زنگ، تیتانیوم یا آلیاژهای خاص ساخته می‌ شود.

فشار منفی (وکیوم) باعث انحنای دیافراگم به سمت داخل می‌شود. این انحنا از طریق یک میله رابط به مکانیزم داخلی مانومتر منتقل شده و عقربه را به حرکت درمی‌آورد. برای افزایش حساسیت در فشارهای پایین، ممکن است از دیافراگم‌های موج‌دار یا دو دیافراگمی استفاده شود.

مانومترهای دیافراگمی دقت بالایی در اندازه‌گیری فشارهای پایین و خلاء جزئی دارند و در کاربردهای حساس مانند صنایع داروسازی، آزمایشگاهی، و فرآیندهای دقیق که نیاز به پایش دقیق خلاء است، به کار می‌ روند. همچنین برای اندازه‌گیری فشار سیالات خورنده یا ویسکوز (با استفاده از دیافراگم سیل) نیز مناسب هستند.



مانومتر فشار وکیوم بوردن تیوب (Bourdon Tube)



خرید مانومتر فشار وکیوم



برای خرید مانومتر فشار وکیوم، انتخاب محصولی با دقت مناسب، کیفیت ساخت مطلوب و سازگاری با شرایط کاری سیستم اهمیت زیادی دارد. مانومتر وکیوم یکی از تجهیزات پرکاربرد اندازه‌گیری فشار است که برای نمایش فشار منفی در سیستم‌های خلأ، خطوط مکش پمپ‌ها و تجهیزات صنعتی استفاده می‌شود. همچنین مدل‌های ترکیبی یا مانو وکیوم متر امکان اندازه‌گیری فشار مثبت و منفی را فراهم می‌کنند. اگر به دنبال خرید مانومتر فشار وکیوم صنعتی با مشخصات فنی مناسب و قیمت رقابتی هستید، پیکاتک با ارائه مشاوره تخصصی و امکان استعلام محصولات برندهای معتبر، شما را در انتخاب تجهیز موردنیاز راهنمایی می‌کند.

در پیکاتک می‌توانید برای خرید انواع مانومتر وکیوم از برندهای شناخته‌شده و سایر تولیدکنندگان تجهیزات اندازه‌گیری فشار اقدام به استعلام کنید. کارشناسان فروش پیکاتک با بررسی مشخصاتی مانند محدوده اندازه‌گیری، قطر صفحه، جنس بدنه، کلاس دقت، سایز اتصال و نوع نصب، به شما کمک می‌کنند تا مانومتری متناسب با شرایط فرایند انتخاب کنید. همچنین امکان بررسی مدل‌های خشک، روغنی، تمام استیل و ترکیبی فشار و خلأ بر اساس نیاز صنعتی وجود دارد.

یکی از مهم‌ترین مزایای خرید مانومتر فشار وکیوم از پیکاتک، دریافت راهنمایی فنی پیش از ثبت سفارش و امکان مقایسه مشخصات مدل‌های مختلف است. انتخاب صحیح این تجهیز در کاربردهایی مانند پمپ‌های وکیوم، سیستم‌های انتقال مواد با مکش، مخازن تحت خلأ و تجهیزات بسته‌بندی صنعتی، به پایش دقیق‌تر فشار و شناسایی تغییرات غیرعادی کمک می‌کند. همچنین بررسی اصالت کالا، محدوده فشار و نوع اتصال پیش از خرید، احتمال انتخاب محصول نامناسب و تحمیل هزینه‌های اضافی را کاهش می‌دهد.

برای استعلام قیمت روز و خرید مانومتر فشار وکیوم، اطلاع از موجودی مدل‌های مختلف و بررسی شرایط تأمین، با کارشناسان فروش پیکاتک تماس بگیرید. با اعلام محدوده فشار موردنیاز، قطر صفحه، نوع اتصال یا کد فنی محصول، می‌توانید گزینه‌های قابل تأمین را مقایسه کرده و مانومتر فشار وکیوم مناسب کاربرد صنعتی خود را انتخاب کنید.



راهنمای خرید گیج فشار وکیوم



شرایط فرآیند

تجهیز پیشنهادی

وکیوم معمولی صنعتی

گیج وکیوم بوردن تیوب

فشار بسیار پایین

گیج کپسولی یا دیافراگمی

محیط دارای لرزش

مانومتر وکیوم روغنی

سیال خورنده

مدل استنلس استیل یا مجهز به دیافراگم سیل

سیال ویسکوز یا رسوب‌گذار

گیج دیافراگمی یا دیافراگم سیل

تغییر بین وکیوم و فشار مثبت

گیج کامپوند

نیاز به دقت بالا

گیج دیجیتال یا فشار مطلق

وکیوم عمیق

وکیوم گیج الکترونیکی متناسب با محدوده

انتخاب مانومتر مناسب برای اندازه‌گیری فشار وکیوم، نیازمند توجه به فاکتورهای مختلفی است تا از دقت، قابلیت اطمینان و طول عمر دستگاه اطمینان حاصل شود. در ادامه به نکات مهم اشاره می شود:

  • برند سازنده
  • وضعیت محصول (نو، دست دوم)
  • سایز صفحه (mm)
  • واحد فشار
  • دقت
  • محدوده اندازه گیری فشار
  • نوع نصب
  • سایز و نوع اتصال
  • متریال (بدنه، اتصال، المنت)
  • نوع المنت اندازه گیری (بوردن تیوب، دیافراگمی، کپسولی)
  • قابلیت تزریق روغن



برندهای مطرح مانومتر فشار وکیوم



از برند های مطرح تولید کننده گیج وکیوم می توان به موارد زیر اشاره کرد:

  • مانومتر وکیوم ویکا
  • مانومتر وکیوم اینسترومیت
  • مانومتر وکیوم دراگون
  • مانومتر وکیوم اشکرافت
  • مانومتر وکیوم نوافیما

این برندها مدل‌های مختلف گیج وکیوم، گیج کامپوند، مانومتر کپسولی و گیج‌های مناسب فشارهای پایین را برای کاربردهای صنعتی عرضه می‌کنند.

ویکا و اشکرافت از برندهای پرکاربرد در پروژه‌های صنعتی و فرایندی هستند. نوافیما مدل‌های متنوعی برای اندازه‌گیری فشار پایین و وکیوم ارائه می‌دهد و بادوترم نیز برای کاربردهای نفت، گاز، پتروشیمی و صنایع فرایندی گزینه‌های تخصصی دارد. هنگام انتخاب برند، علاوه بر نام سازنده باید رنج اندازه‌گیری، کلاس دقت، جنس قطعات در تماس با سیال، نوع اتصال، قطر صفحه و سازگاری محصول با شرایط فرایند بررسی شود.



قیمت مانومتر فشار وکیوم



قیمت مانومتر فشار وکیوم به عوامل مختلفی مانند برند سازنده، محدوده اندازه‌گیری، قطر صفحه، جنس بدنه، دقت و نوع اتصال بستگی دارد. مانومتر وکیوم یکی از تجهیزات اندازه‌گیری فشار است که برای نمایش فشار کمتر از فشار اتمسفر در سیستم‌های خلأ استفاده می‌شود. همچنین مدل‌های ترکیبی یا مانو وکیوم متر قابلیت اندازه‌گیری فشار منفی و مثبت را در یک دستگاه دارند. تفاوت در مشخصات فنی و شرایط کاربرد باعث می‌شود قیمت مانومتر فشار وکیوم در مدل‌های مختلف یکسان نباشد.

مهم‌ترین عوامل موثر بر قیمت مانومتر فشار وکیوم عبارت‌اند از:

  • برند و کشور سازنده: مانومترهای فشار وکیوم از برندهای مختلفی مانند ویکا (WIKA)، پکنز (Pekens) و سایر تولیدکنندگان تجهیزات اندازه‌گیری فشار عرضه می‌شوند. کیفیت ساخت، دقت اندازه‌گیری، اعتبار برند و کشور سازنده از عوامل تاثیرگذار بر قیمت این تجهیزات هستند.
  • محدوده اندازه‌گیری فشار: مانومترهای وکیوم در محدوده‌های مختلفی تولید می‌شوند. برخی مدل‌ها فقط فشار منفی را اندازه‌گیری می‌کنند، درحالی‌که مدل‌های ترکیبی مانند منفی ۱ تا مثبت ۳ یا منفی ۱ تا مثبت ۵ بار برای اندازه‌گیری فشار و خلأ طراحی شده‌اند. نوع و گستره محدوده اندازه‌گیری می‌تواند بر قیمت دستگاه تاثیر بگذارد.
  • قطر صفحه نمایش: مانومترهای فشار وکیوم با قطر صفحه‌های مختلف مانند ۴۰، ۶۳، ۱۰۰ و ۱۶۰ میلی‌متر عرضه می‌شوند. مدل‌های دارای صفحه بزرگ‌تر معمولاً خوانایی بیشتری از فاصله دور دارند و به دلیل تفاوت در ابعاد و ساختار، ممکن است قیمت بالاتری داشته باشند.
  • جنس بدنه و قطعات داخلی: استفاده از بدنه فولادی، فولاد ضدزنگ یا سایر آلیاژهای مقاوم در برابر خوردگی بر قیمت مانومتر فشار وکیوم تاثیر دارد. مدل‌های استیل برای کاربردهای صنعتی خاص و محیط‌های خورنده، در صورت سازگاری متریال با سیال، گزینه مناسب‌تری هستند.
  • دقت اندازه‌گیری: کلاس دقت یکی از مشخصات مهم در تعیین قیمت مانومتر وکیوم است. مدل‌های دارای کلاس دقت ۱ یا ۱٫۶ معمولاً برای کاربردهای صنعتی با نیاز به اندازه‌گیری دقیق‌تر انتخاب می‌شوند، درحالی‌که مدل‌های با کلاس دقت ۲٫۵ برای کاربردهای عمومی مناسب هستند.
  • نوع اتصال و محل نصب: مانومترهای وکیوم با اتصالات رزوه‌ای مختلف مانند ۱/۴ و ۱/۲ اینچ و در مدل‌های اتصال از زیر یا پشت صفحه تولید می‌شوند. سایز اتصال، جنس آن و طراحی نصب می‌تواند بر قیمت نهایی محصول تاثیرگذار باشد.
  • نوع سیال و شرایط کاری: مانومترهایی که برای اندازه‌گیری فشار گازها، بخارها یا سیالات خورنده استفاده می‌شوند، ممکن است به قطعات مقاوم یا تجهیزات محافظ نیاز داشته باشند. فشار و دمای کاری، سازگاری شیمیایی و شرایط محیطی از عوامل مهم در انتخاب مدل و تعیین قیمت هستند.
  • نوع مکانیزم اندازه‌گیری: مانومترهای فشار وکیوم ممکن است از مکانیزم لوله بوردون، دیافراگمی یا کپسولی استفاده کنند. تفاوت در طراحی و حساسیت این مکانیزم‌ها، به‌ویژه برای اندازه‌گیری فشارهای پایین، می‌تواند باعث اختلاف قیمت شود.
  • امکانات و تجهیزات جانبی: استفاده از مانومتر روغنی برای کاهش تاثیر ارتعاش و نوسانات عقربه، دیافراگم سیل برای جداسازی سیال از بخش اندازه‌گیری و سایر تجهیزات محافظ می‌تواند هزینه نهایی مجموعه را افزایش دهد.
  • اصالت کالا و شرایط تامین: اصالت محصول، وضعیت نو یا کارکرده بودن، موجودی بازار، نرخ ارز و هزینه واردات از دیگر عوامل موثر بر قیمت روز مانومتر فشار وکیوم در ایران هستند.

برای استعلام قیمت مانومتر فشار وکیوم بهتر است ابتدا مشخصاتی مانند محدوده فشار، قطر صفحه، جنس بدنه، کلاس دقت، نوع اتصال و شرایط کاری سیستم تعیین شود. همچنین هنگام خرید باید به تفاوت مانومتر وکیوم با مانو وکیوم متر توجه کرد؛ زیرا مدل وکیوم برای نمایش فشار منفی طراحی شده، اما مدل ترکیبی امکان نمایش فشار منفی و مثبت را فراهم می‌کند.

در پیکاتک می‌توانید برای بررسی انواع مانومتر فشار وکیوم، مقایسه مشخصات فنی برندهای مختلف و استعلام قیمت و موجودی اقدام کنید. برای اطلاع از قیمت روز مانومتر فشار وکیوم و دریافت مشاوره تخصصی جهت انتخاب مدل مناسب، با کارشناسان فروش پیکاتک به شماره 02187700142 تماس بگیرید.





سوالات متداول



مانومتر وکیوم چیست و چه تفاوتی با مانومتر معمولی دارد؟

مانومتر وکیوم ابزاری برای اندازه‌گیری فشارهای منفی (زیر فشار اتمسفر یا خلأ) است. برخلاف مانومتر معمولی که فشار مثبت را اندازه می‌گیرد، این وسیله افت فشار یا خلا را نمایش می‌دهد و در سیستم‌های خلأ، پمپ‌های وکیوم و صنایع مرتبط کاربرد دارد.



دقت مانومتر وکیوم به چه عواملی بستگی دارد؟

دقت مانومتر وکیوم به نوع مکانیزم (بوردون، کپسولی یا الکترونیکی)، بازه اندازه‌گیری، کیفیت ساخت و کالیبراسیون منظم بستگی دارد. برای مصارف حساس بهتر است از مدل‌های کالیبره و برند معتبر استفاده شود.



چه زمانی باید مانومتر وکیوم را تعویض یا کالیبره کرد؟

اگر مانومتر اعداد غیرواقعی نشان دهد، عقربه آن گیر کند یا اختلاف با دستگاه مرجع زیاد باشد، باید آن را تعویض یا حتماً کالیبره کنید. همچنین در بازه‌های زمانی مشخص کنترل و سرویس دوره‌ای الزامی است.
