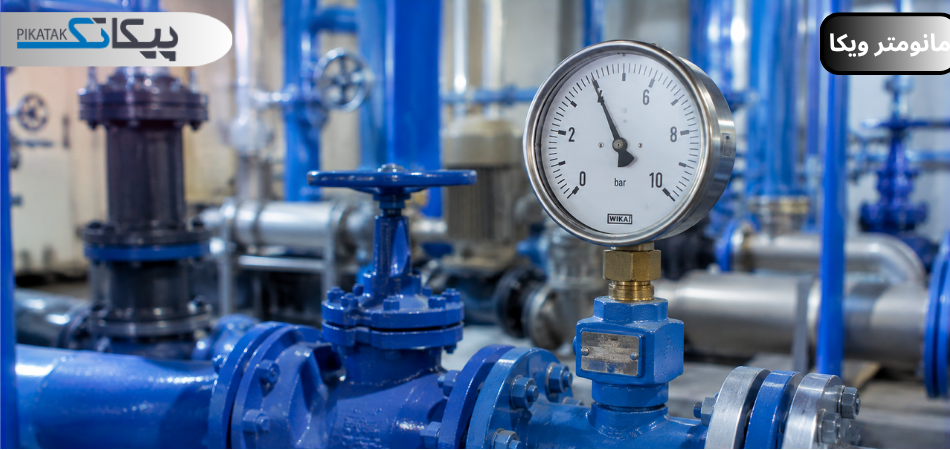

مانومتر ویکا

مانومتر ویکا چیست؟

مانومترهای ویکا (Wika) گیج‌های فشار مکانیکی با بدنه استنلس استیل هستند که در مدل‌های خشک، روغنی و ساختار بوردون تیوب، دیافراگمی و کپسولی عرضه می‌شوند. مدل‌های خشک این برند برای محیط‌های آرام و مدل‌های روغن برای پروژه‌های پر لرزش استفاده می‌شوند.

بدنه انواع مانومتر ویکا از استیل گریدهای ۳۰۴ یا ۳۱۶ است. بدنه استیل ۳۰۴ برای نصب در محیط‌های معمولی و گرید ۳۱۶ برای استفاده در محیط‌های خورنده و دریایی انتخاب می‌شود. کاربرد اصلی این مانومترها در صنایع نفت، گاز، پتروشیمی، غذایی و دارویی است. اما مهمترین نکته‌ای که باید هنگام خرید مانومتر ویکا توجه کنید، انتخاب درست رنج فشار است. زیرا کلاس دقت نسبت به کل رنج محاسبه می‌شود و رنج اشتباه باعث اندازه‌گیری غیر دقیق خواهد شد.

مانومترهای ویکا چگونه کار می‌کنند؟

مانومترهای ویکا از نوع مکانیکی لوله بوردون هستند. لوله بوردون یک تیوب خمیده C شکل است که با اعمال فشار تمایل به راست شدن دارد. هرچه فشار بیشتر باشد، لوله بیشتر باز شده و این حرکت کوچک با یک مکانیزم چرخ دنده‌ای برای عقربه مکانیکی فرستاده می‌شود.

مانومترهای ساده ویکا از نوع خشک هستند. اما عقربه آنها در تجهیزات ارتعاشی مانند پمپ یا کمپرسور نوسان می‌کند. برای حل این مشکل مدل‌های روغن طراحی شده و فضای داخل گیج از روغن‌هایی مانند گلیسیرین یا سیلیکون پر شده است. این مانومترها کاملا مکانیکی هستند و نیازی به برق یا باتری ندارند با عملکردی ساده مناسب محیط‌های سخت صنعتی کار می‌کنند.

مشخصات فنی مانومتر ویکا

برند ویکا انواع مختلفی از مانومترهای بوردون تیوب، دیافراگمی یا کپسولی را در مدل‌های خشک و روغنی عرضه می‌کند که هر کدام از آنها مشخصات فنی ویژه با کاربرد تخصصی دارند. برای اندازه‌گیری فشار همیشه گران‌ترین و یا دقیق‌ترین ابزارها بهترین نیستند. بلکه باید هدفمند و با بررسی پارامترهای فرایند بهترین نوع مانومتر را انتخاب کنید. جدول زیر چشم انداز کلی برای بررسی مشخصات فنی انواع مانومتر ویکا است.

انواع مانومترهای ویکا

Wika برند صاحب سبکی است که انواع مانومترهای تخصصی هر نوع صنعت با فرایندهای مختلف را تولید می‌کند. اما در هنگام خرید مانومتر ویکا باید اطلاعات دقیقی از نوع سیال، فشار کاری و شرایط محیط نصب داشته باشید. به عنوان مثال اگر سیال مورد نظر آب یا هوای فشرده است، یک مدل خشک بوردون تیوب کافی است. اما اگر همین مانومتر را بخواهید روی بدنه یک پمپ نصب کنید، باید مدل‌های روغنی را با توجه به دمای محیط و سیال انتخاب نمایید.

انواع مانومتر ویکا براساس ساختار طراحی

ویکا مانومترهای خود را در مدل‌های بوردون تیوب، کپسولی و دیافراگمی طراحی می‌کند. قبل از انتخاب بین مانومترهای مختلف برند ویکا باید نوع سیال و فشار کاری را بررسی کرده باشید. اگر فشار فرایند خیلی پایین است و سیال گاز تمیز است، یک مدل کپسولی عالی است. اما برای سیالات غلیظ، خورنده و یا دارای ذرات معلق مدل‌های دیافراگمی کارایی دارند.

مانومتر کپسولی ویکا

مانومترهای کپسولی ویکا ابزارهای اندازه‌گیری فشارهای خیلی پایین هستند. محدوده‌هایی که بوردون تیوب‌های معمولی در آنجا دقت کافی ندارند. ویکا این مدل‌های کپسولی را مخصوص گازهای تمیز و فشارهای خفیف ساخته است و محدوده فشار از چند میلی بار تا چند صد میلی بار را نشان می‌دهند.

مکانیزم کارکرد این مدل یک کپسول فلزی نازک است که با اعمال فشار منبسط یا منقبض می‌شود و این حرکت به عقربه منتقل خواهد شد. این مدل‌های کپسولی برای گازهای تمیز، هوا، تهویه مطبوع، اتاق‌های تمیز و فضاهای آزمایشگاهی کارایی دارند. اما برای نصب روی فشارهای بالا طراحی نشده‌اند. اگر فشار کاری فرایند شما زیر یک بار است و سیال از نوع گازی تمیز است، مانومتر کپسولی ویکا را تهیه کنید.

مزایا

• دقت بالا در فشار پایین
• حساسیت زیاد به کوچکترین تغییر فشار
• مناسب برای گاز و هوا مانند سیستم‌های تهویه، اتاق تمیز و پنوماتیک
• خوانایی خوب در فشارهای خفیف

مانومتر دیافراگمی ویکا

مانومترهای دیافراگمی ویکا برای اندازه‌گیری فشار سیالات غلیظ، خورنده، چسبناک یا سیالات دارای ذرات جامد طراحی شده‌اند. در طراحی این مدل‌ها از یک دیافراگم نازک فلزی با پوشش محافظ استفاده شده که تحت فشار سیال جابجا می‌شود. سیال خورنده، اسیدی یا چسبناک هرگز وارد لوله بوردون نمی‌شود. البته بسته به نوع سیال از انواع دیافراگم‌های استنلس استیل ۳۱۶، Monel، Hastelloy و یا دیافراگم با پوشش تفلون (PTFE) استفاده می‌شود. تطبیق ویژگی‌های شیمیایی و شرایط فیزیکی سیال با نوع دیافراگم از نکات خرید مانومتر ویکا دیافراگمی است.

مزایا

• بسته به نوع دیافراگم دارای مقاومت عالی در برابر سیالات خورنده
• مناسب برای اندازه‌گیری فشار سیالات غلیظ و چسبناک
• مناسب برای اندازه‌گیری فشار سیالات دارای ذرات جامد و دوغاب‌ها
• دارای عمر طولانی در سرویس‌های سخت
• قابلیت تمیزکاری آسان

مانومتر بوردون تیوب ویکا

مانومترهای بوردون تیوب ویکا رایج‌ترین و پرکاربردترین مدل این برند هستند که با یک لوله خمیده تحت فشار کار می‌کنند.‌ مدل‌های بوردون تیوب ویکا در رنج‌های وسیع طراحی شده‌اند و برای اکثر کاربردهای صنعتی مناسب هستند. از این مدل‌های استاندارد و رایج بوردون تیوب می‌توانید در اندازه‌گیری فشار آب، بخار، هوای فشرده، گاز و سیالات غیر خورنده استفاده کنید. اما برای نصب روی خطوط با سیالات غلیظ، خورنده یا دارای ذرات معلق مناسب نیست. زیرا سیال خورنده جداره لوله بوردون تیوب را سوراخ می‌کند و یا سیالات چسبناک و دارای ذرات معلق باعث انسداد لوله خمیده مانومتر می‌شوند.

مزایا

• طراحی در محدوده فشار گسترده
• قیمت مناسب در مقایسه با مدل‌های دیافراگمی یا کپسولی
• ساختار ساده مکانیکی و عملکرد بدون نیاز به برق یا باتری
• طراحی در کلاس‌های دقت 1، 1.6 و 2.5
• عمر مفید طولانی در سرویس‌های معمولی
• تنوع بالا و طراحی در سایزهای مختلف با اتصالات متنوع

انواع مانومتر خشک و روغنی ویکا

انتخاب از میان مانومترهای خشک یا روغن برند ویکا شاید در نگاه اول جزئیات ساده‌ای باشد. اما این انتخاب در محیط‌های پرلرزش تعیین می‌کند که گیج شما سال‌ها کار کند یا در طول چند هفته از کار بیافتد. اگر مانومتر خشک برند ویکا را روی پمپ نصب کنید، عقربه مداوم می‌رقصد و مکانیزم داخل آن تحت سایش دائمی قرار می‌گیرد. بهتر است قبل از خرید مانومتر ویکا شرایط محیط نصب را از نظر مقدار ارتعاش بررسی کنید. انتخاب مدل‌های خشک یا روغنی به مقدار ارتعاش تجهیزات فرایند و خط لوله بستگی دارد.

مانومتر خشک ویکا

مدل‌های ساده و بدون روغن هستند که برای نصب در محیط‌های آرام و بدون لرزش طراحی شده‌اند. قیمت این مدل‌ها پایین‌تر و ساختار طراحی آنها ساده‌تر است. از مدل‌های خشک در خطوط ثابت، تابلوها و فضاهای بدون ارتعاش استفاده می‌کنند. اما اگر محیط لرزش داشته باشد، عقربه گیج مانومتر نوسان می‌کند و خواندن دقیق فشار سخت است.

مانومتر روغنی ویکا

فضای داخل گیج این مدل‌ها را از روغن‌هایی مانند گلیسیرین یا سیلیکون پر می‌کنند تا برای نصب بر روی تجهیزات ارتعاشی مانند پمپ‌ها، کمپرسورها و توربین‌ها مناسب باشند. روغن داخل محفظه گیج مانند کمک فنر عمل کرده و لرزش را جذب می‌کند. در نتیجه عقربه مانومتر پایدار است و طول عمر مفید گیج نیز افزایش پیدا می‌کند. البته برای فرایندهای معمولی با دمای کمتر از ۲۰۰ درجه روی تجهیزات ارتعاشی از گیج‌های روغنی ویکا گلیسیرینی استفاده کنید. مدل روغنی سیلیکونی گران‌تر است، اما دمای بالای ۲۰۰ درجه را تحمل می‌کند و برای نصب روی خطوط داغ و ارتعاشی مناسب است.

کاربردهای مانومتر ویکا

از مانومترهای ویکا در صنایع گوناگونی استفاده می‌شود، اما انتخاب مدل مناسب برای هر صنعت فقط یک ترجیح فنی نیست. بلکه متریال و مدل باید با نوع سیال و شرایط محیط نصب هماهنگ باشد. در غیر این صورت گیج مانومتر در اولین برخورد با فرایند از کار می‌افتد. برند ویکا برای تطبیق محصولات مختلف خود در صنایع گوناگون از دستورالعمل استاندارد EN 837-1 استفاده می‌کند. طبق این استاندارد جنس بدنه و لوله بوردون باید با سیال فرایندی سازگار باشد و استفاده از سیفون برای بخار داغ الزامی است.

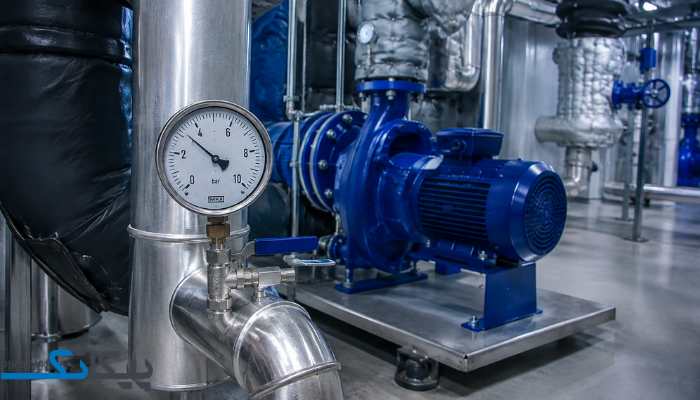

خرید مانومتر ویکا

برای خرید مانومتر ویکا می‌توانید مدل‌های مختلف این برند را متناسب با رنج فشار، سایز صفحه، نوع اتصال، متریال و شرایط کاری از طریق پیکاتک بررسی کنید.

مانومترهای ویکا در صنایع مختلف برای اندازه ‌گیری فشار گازها و مایعات استفاده می ‌شوند و انتخاب مدل مناسب باید بر اساس محدوده فشار، دمای کاری، نوع سیال و شرایط نصب انجام شود.

برای استعلام قیمت مانومتر ویکا، بررسی موجودی و دریافت مشاوره فنی خرید، با کارشناسان پیکاتک در تماس باشید.

راهنمای خرید مانومتر ویکا

مانومترهای ویکا با مشخصات فنی گوناگون مناسب صنایع متفاوت و کار در شرایط مختلفی طراحی شده‌اند. هنگام خرید مانومتر ویکا باید پارامترهای فنی از جمله رنج فشار، شرایط تطبیق سیال، تطبیق متریال و نوع نمایشگر مناسب مطابق با شرایط پروژه را بررسی کنید.

• انتخاب رنج فشار مانومتر ویکا

رنج مانومترهای ویکا در محدوده گسترده معرفی شده و انواع مختلفی از آنها در بازار موجود هستند. برای انتخاب مدل مناسب بهتر است رنج را براساس فشار نرمال خط انتخاب کنید. در این‌باره نباید سراغ حداکثر فشار و یا گرد کردن اعداد کلی بروید. بلکه مانومتر را به شکلی انتخاب کنید که فشار نرمال در محدوده ۵۰ الی ۷۵ درصد صفحه گیج قرار بگیرد. انتخاب رنج بالا باعث افزایش شدید خطای اندازه‌گیری می‌شود. در مقابل اگر فشار نرمال فرایند نزدیک انتهای رنج یا بالاتر از آن باشد، لوله بوردون گیج دائماً تحت تنش قرار گرفته و با اولین پیک فشار خط تغییر شکل می‌دهد. در کل مانومتری از محصولات ویکا انتخاب کنید که فشار نرمال خط را در محدوده میانی صفحه مندرج خود نشان بدهد.

• تطبیق سیال با نوع مانومتر ویکا

هر مانومتری برای انواع سیالات مناسب نیست و انتخاب اشتباه عمر آنها را به شدت کاهش می‌دهد. در شرایط نرمال که سیال فرایند آب یا هوای فشرده است، خرید مانومتر ویکا از نوع بوردون تیوب خشک، کافی است. اما اگر سیال خیلی داغ، اسیدی یا چسناک باشد، یک مدل پایه مانومتر ویکا اصلاً پاسخگوی شرایط فرایندی نیست. تطبیق دقیق سیال با نوع مانومتر و نوع متریال مرحله کلیدی برای انتخابی مهندسی شده است:

• تطبیق متریال مانومتر با محیط فرایند

تا قبل از خرید مانومتر ویکا حتما شرایط محیط نصب را بررسی کرده و مطمئن شوید که بدنه محصول برای استفاده در فضای هدف کارایی و استحکام کافی را دارد. یک مانومتر بوردون تیوب ویکا با بدنه نسبتا ارزان قیمت استیل ۳۰۴ برای بسیاری از محیط‌های معمول کارگاهی کفایت می‌کند. اما همین بدنه در محیط‌های نمکی یا اسیدی کم آورده و سریعاً دچار فرسودگی حفره‌ای می‌شود. این در حالی است که برند ویکا مانومترهای بدنه استیل ۳۱۶ را برای شرایط سخت فرایندی و محیط‌های نسبتا اسیدی طراحی کرده است. برای محیط‌های مستعد اسیدهای قوی مانند سولفوریک یا کلر حتی مدل‌های استیل ۳۱۶ نیز جواب نمی‌دهد و باید از مانومترهای دیافراگمی برند ویکا با متریال Hastelloy یا PTFE Lined استفاده کنید.

• ارزیابی صفحه نمایشگر مانومتر ویکا

سایز صفحه نمایشگر مانومتر ویکا را با در نظر گرفتن فاصله اپراتور و شرایط نصب انتخاب کنید. اگر گیج در فاصله نزدیک و فضای محدود نصب می‌شود، خرید مانومتر با نمایشگر ۶۳ میلیمتری کافی است. اما برای اکثر کاربردهای صنعتی، مدل‌های ۱۰۰ میلیمتری انتخاب ایده‌آل و کارآمدی هستند. همچنین اگر مانومتر را روی خطی نصب می‌کنید که اپراتور باید از فاصله دور یا از پایین آن را بخواند، مدل‌های بزرگ با نمایشگر استاندارد ۱۶۰ میلیمتری را تهیه کنید.

• انتخاب کلاس دقت مانومتر ویکا

برند ویکا مانومترهای خود را در سه کلاس دقت 2.5، 1.6 و 1.0 طراحی می‌کند. کلاس دقت این مانومترها مشخص می‌کند که گیج در نشان دادن فشار فرایند چقدر دقیق است. در نظر داشته باشید که این کلاس دقت نسبت به کل رنج محاسبه می‌شود، نه نسبت به نقطه‌ای که عقربه در آنجا قرار گرفته است.

1. مانومتر ویکا کلاس 2.5

اقتصادی‌ترین مدل است که خطای مجاز آن 2.5 درصد از کل رنج است. از این مدل‌ها در کاربردهای غیر حساس و نشانگرهای عمومی استفاده کنید.

2. مانومتر ویکا کلاس 1.6

رایج‌ترین مدل این برند برای اکثر فعالیت‌های صنعتی است. کلاس دقت 1.6 تعادل خوبی میان قیمت مانومتر ویکا و دقت عملیاتی دارد.

3. مانومتر ویکا کلاس 1.0

دقیق‌ترین مدل‌های طراحی شده برند ویکا هستند که خطای آنها 1 درصد از کل رنج است و برای استفاده در فرایندهای حساس و آزمایشگاه‌ها انتخاب می‌شوند.

قیمت مانومتر ویکا

قیمت مانومترهای ویکا به چند عامل کلیدی از قبیل گرید بدنه، مدل خشک یا روغنی، نوع بوردون تیوب، دیافراگمی یا کپسولی، سایز صفحه و کلاس دقت بستگی آن دارد. همچنین نام برند ویکا آنچنان برجسته است که مانومترهای این شرکت را در فهرست بهترین‌های بازار قرار می‌دهد.

• مدل‌های طراحی شده با بدنه استیل گرید ۳۰۴ قیمت پایه دارند. اما مدل‌های ساخته شده با استیل ۳۱۶ تا ۴۰ درصد گرانتر هستند.
• مانومتر بوردون تیوب خشک از همه ارزان‌تر است. اما مدل روغنی بین ۱۵ الی ۲۵ درصد گرانتر قیمت گذاری شده است. در عین حال دیافراگمی و کپسولی‌ها با قیمت بالاتری از مدل‌های بوردون تیوب فروخته می‌شوند.
• کلاس دقت یک عامل تعیین کننده است. مدل‌های ساده با کلاس دقت 2.5 از همه ارزان‌تر و مدل‌های پیشرفته با کلاس دقت 1 از همه گرانتر هستند.

برای خرید مانومتر ویکا ابتدا سیال را بشناسید تا از روی آن گرید، نوع و رنج را انتخاب کنید. برای محیط‌های معمولی خرید یک مدل ساده بوردون تیوب استیل 304 کافی است. اما برای محیط‌های اسیدی، کلریدی و یا نمکی شرایط به کلی تغییر می‌کند و به بررسی دقیق نیازمند است. جهت مشاوره برای بررسی شرایط فرآیند، ارزیابی دیتاشیت ها و تطبیق بهترین مدل مانومتر ویکا می‌توانید از مشاوره فنی با کارشناسان پیکاتک استفاده کنید.

سوالات متداول

• برای خطی که فشار آن مداوم نوسان دارد، مانومتر ویکا روغنی گلیسیرینی بهتر است یا سیلیکونی؟

برای نوسان معمولی خرید مدل گلیسیرینی کافی است. اما برای دمای بالاتر یا سرمای شدید مدل سیلیکونی را تهیه کنید.

• چطور مطمئن شویم که مانومتر تهیه شده واقعا گرید 316 است؟

گواهی MTC با آنالیز شیمیایی محصول را بررسی کنید. فروشنده موظف است که این گواهی را در اختیار شما قرار دهد.

• برای خطی که سیال آن آب با املاح بالا است، مدل بوردون تیوب 304 کافی است یا باید مدل دیافراگمی را تهیه کنیم؟

بوردون تیوب 304 مناسب نیست و باید از مدل دیافراگمی استفاده کنید.
