موتور برق دیزلی

موتور برق دیزلی

در دنیای پیچیده و به هم پیوسته صنعتی امروز، تامین انرژی الکتریکی پایدار و بدون نوسان، شریان حیاتی تمامی کارخانجات، زیرساخت‌های ارتباطی، بیمارستان‌ها و سایت‌های پردازش داده محسوب می‌شود. به عنوان یک متخصص در حوزه تامین تجهیزات ابزار دقیق و اتوماسیون صنعتی، همواره تاکید دارم که حساس‌ترین و گران‌قیمت‌ترین سنسورها، کنترلرها (مانند پی‌ال‌سی‌ها) و شیرآلات برقی در صورت قطع یا نوسان جریان برق، کارایی خود را از دست داده و می‌توانند منجر به بروز فاجعه در خطوط تولید شوند.

در میان تمامی راهکارهای تامین توان پشتیبان و مستقل، موتور برق دیزلی (Diesel Generator) به دلیل دوام بی‌نظیر، توان خروجی بالا و قابلیت اطمینان فوق‌العاده، جایگاه ویژه‌ای دارد. این دستگاه‌ها صرفا یک منبع تولید برق ساده نیستند، بلکه سیستم‌های مهندسی‌شده دقیقی هستند که از تلفیق علم مکانیک سیالات، ترمودینامیک و الکترومغناطیس به وجود آمده‌اند. در این مقاله جامع تخصصی، به کالبدشکافی کامل موتور برق‌های دیزلی پرداخته و تمامی جنبه‌های فنی، محاسباتی و کاربردی آن‌ها را برای مهندسین، طراحان سیستم‌های کنترل و مدیران خرید بررسی خواهیم کرد.

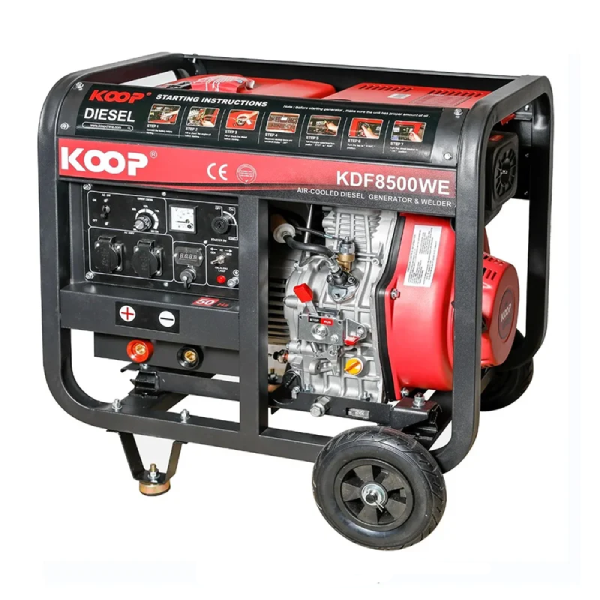

موتور برق دیزلی چیست؟

موتور برق دیزلی یا دیزل ژنراتور، یک ماشین تبدیل انرژی است که انرژی شیمیایی نهفته در سوخت دیزل (گازوئیل) را ابتدا به انرژی مکانیکی دورانی و سپس به انرژی الکتریکی تبدیل می‌کند. این تجهیزات در توان‌های بسیار متنوعی، از دستگاه‌های کوچک قابل حمل با توان چند کیلووات برای مصارف کارگاهی، تا نیروگاه‌های دیزلی عظیم با توان چندین مگاوات برای تامین برق شهرهای کوچک یا مجتمع‌های پتروشیمی بزرگ، طراحی و تولید می‌شوند.

مکانیزم عملکرد و چرخه ترمودینامیکی دیزل

برخلاف موتورهای بنزینی که از جرقه شمع برای احتراق مخلوط سوخت و هوا استفاده می‌کنند، موتورهای دیزلی بر اساس اصل «احتراق تراکمی» کار می‌کنند. این مکانیزم بر پایه چرخه ترمودینامیکی دیزل استوار است که توسط رودولف دیزل اختراع شد.

در این چرخه، ابتدا هوای خالص به داخل سیلندر کشیده می‌شود و سپس توسط پیستون به شدت متراکم می‌گردد. بر اساس قوانین ترمودینامیک و معادله حالت گازهای ایده‌آل ($P\times V=n\times R\times T$)، با کاهش شدید حجم (V) و افزایش فشار (P)، دمای هوا (T) به شدت بالا می‌رود.

نسبت تراکم در موتورهای دیزلی بسیار بالا و معمولا در بازه ۱۴:۱ تا ۲۵:۱ است. فرمول نسبت تراکم به صورت CR=V1V2CR = \frac{V_1}{V_2}CR=V2​V1​​ تعریف می‌شود که در آن V1V_1V1​ حجم سیلندر در پایین‌ترین نقطه مرگ پیستون و V2V_2V2​ حجم محفظه احتراق در بالاترین نقطه مرگ است. زمانی که هوای داخل سیلندر به دمای خوداشتعالی گازوئیل (حدود ۵۰۰ تا ۷۰۰ درجه سانتی‌گراد) می‌رسد، سوخت با فشار بسیار بالا به صورت پودر (اتومایز شده) به داخل محفظه تزریق می‌گردد. برخورد سوخت با هوای داغ باعث انفجار فوری شده و نیروی عظیمی را برای حرکت دادن پیستون به سمت پایین تولید می‌کند که این حرکت خطی توسط میل‌لنگ به حرکت دورانی تبدیل می‌شود.

بررسی تخصصی اجزای تشکیل‌دهنده ژنراتور دیزلی

یک پکیج کامل دیزل ژنراتور از بخش‌های مختلفی تشکیل شده است که هماهنگی دقیق آن‌ها با یکدیگر، ضامن تولید برق با کیفیت و بدون نوسان است. در ادامه به تشریح مهندسی این قطعات می‌پردازیم.

موتور محرک درونی (Diesel Engine)

قلب تپنده سیستم، موتور دیزل است که وظیفه تامین نیروی مکانیکی را بر عهده دارد. ابعاد و طراحی این موتور مستقیما تعیین‌کننده حداکثر توان خروجی ژنراتور است.

سیستم تزریق سوخت (Fuel Injection System)

یکی از پیچیده‌ترین بخش‌های موتور، سیستم سوخت‌رسانی است. در موتورهای مدرن از سیستم کامان ریل (Common Rail) استفاده می‌شود که در آن سوخت با فشار بسیار بالا (گاهی تا ۲۰۰۰ بار) در یک ریل مشترک ذخیره شده و توسط انژکتورهای پیزوالکتریک یا الکترومغناطیسی با دقت میلی‌ثانیه‌ای به داخل سیلندرها تزریق می‌شود. این دقت بالا باعث کاهش مصرف سوخت و آلایندگی دستگاه می‌گردد.

سیستم روانکاری و خنک‌کننده

موتورهای دیزلی حرارت بسیار زیادی تولید می‌کنند. سیستم خنک‌کننده (اغلب مبتنی بر گردش آب و رادیاتور) وظیفه دفع این حرارت را دارد. همچنین سیستم روانکاری با پمپاژ روغن تحت فشار به یاتاقان‌ها، میل‌لنگ و دیواره سیلندرها، علاوه بر کاهش اصطکاک، نقش مهمی در جذب حرارت داخلی قطعات متحرک ایفا می‌کند.

ژنراتور یا آلترناتور (Alternator)

آلترناتور بخشی است که انرژی مکانیکی دورانی موتور را دریافت کرده و بر اساس قانون القای الکترومغناطیسی فارادی، جریان متناوب الکتریکی (AC) تولید می‌کند. این بخش از یک روتور (بخش متحرک) و یک استاتور (بخش ثابت با سیم‌پیچ‌های مسی) تشکیل شده است.

سیستم تنظیم ولتاژ خودکار یا ای‌وی‌آر (AVR)

ای‌وی‌آر (Automatic Voltage Regulator) حیاتی‌ترین قطعه برای حفظ سلامت تجهیزات مصرف‌کننده است، به خصوص در صنایعی که از تجهیزات ابزار دقیق حساس استفاده می‌کنند. با تغییر بار مصرفی، سرعت موتور و در نتیجه ولتاژ خروجی تمایل به نوسان دارد. ای‌وی‌آر با پایش مداوم ولتاژ خروجی و تغییر جریان تحریک روتور، ولتاژ را در یک سطح ثابت (مثلا ۲۲۰ ولت تک فاز یا ۳۸۰ ولت سه فاز) با تلرانس خطای کمتر از یک درصد نگه می‌دارد.

شاسی، باک و کانوپی (Frame and Canopy)

تمام قطعات سنگین موتور و آلترناتور بر روی یک شاسی فولادی مستحکم نصب می‌شوند. در موتور برق‌های کوچک و متوسط، مخزن سوخت (باک روزانه) معمولا در داخل همین شاسی تعبیه می‌شود. برای جلوگیری از انتقال لرزش موتور به زمین و سازه اطراف، از لرزه‌گیرهای لاستیکی (Anti-Vibration Mounts) در محل اتصال موتور به شاسی استفاده می‌گردد.

کانوپی سایلنت (Silent Canopy)

استفاده از محفظه عایق صدا یا کانوپی برای محیط‌های شهری، بیمارستان‌ها و فضاهای بسته صنعتی الزامی است.

فناوری آکوستیک در کانوپی

کانوپی‌ها صرفا یک جعبه فلزی نیستند. بدنه داخلی آن‌ها با فوم‌های شانه تخم‌مرغی یا پشم سنگ با دانسیته بالا پوشانده می‌شود که وظیفه جذب امواج صوتی با فرکانس‌های مختلف را دارند. همچنین طراحی مسیر ورود هوا و خروج اگزوز در کانوپی به گونه‌ای است که صدا در مسیرهای مارپیچ شکسته شده و سطح نویز از حدود ۱۰۰ دسی‌بل به کمتر از ۷۰ دسی‌بل در فاصله هفت متری کاهش می‌یابد.

برد کنترلر و تابلو فرمان (Control Panel)

مغز متفکر موتور برق دیزلی، برد کنترلر میکروپروسسوری آن است. این پنل وظیفه پایش پارامترهای حیاتی مانند فشار روغن، دمای آب، فرکانس، ولتاژ خروجی، جریان مصرفی و سطح سوخت را بر عهده دارد. در صورت بروز هرگونه پارامتر خارج از محدوده استاندارد، برد کنترلر با ارسال فرمان توقف اضطراری (Shut-down) از آسیب رسیدن به موتور و ژنراتور جلوگیری می‌کند.

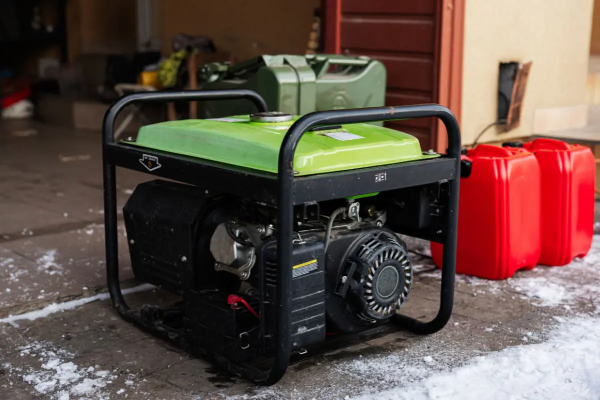

مزایای استراتژیک استفاده از ژنراتورهای دیزلی

انتخاب ژنراتور دیزلی در مقایسه با گزینه‌های بنزینی یا گازی، مزایای فنی و اقتصادی متعددی به همراه دارد که آن را به گزینه اول صنایع تبدیل کرده است.

راندمان حرارتی بالا و مصرف سوخت بهینه

گازوئیل دارای چگالی انرژی بالاتری نسبت به بنزین است. از سوی دیگر، به دلیل بالا بودن نسبت تراکم در چرخه دیزل، راندمان حرارتی این موتورها بسیار بالاتر است. این به معنای تولید کیلووات ساعت برق بیشتر به ازای مصرف هر لیتر سوخت است که در پروژه‌های طولانی مدت، صرفه‌جویی اقتصادی عظیمی به همراه دارد.

دوام قطعات و طول عمر عملیاتی بسیار بالا

موتورهای دیزلی فاقد سیستم جرقه‌زنی پیچیده (شمع، وایر و کویل) هستند و با دور موتور پایین‌تری (معمولا ۱۵۰۰ دور بر دقیقه برای فرکانس ۵۰ هرتز) کار می‌کنند. دور موتور پایین‌تر به معنای استهلاک کمتر قطعات متحرک، کاهش سایش رینگ‌ها و یاتاقان‌ها و در نتیجه افزایش چشمگیر فاصله زمانی بین تعمیرات اساسی (Overhaul) است. یک موتور دیزل صنعتی به راحتی می‌تواند بین ۱۰ تا ۳۰ هزار ساعت کارکرد مفید داشته باشد.

ایمنی ذاتی بالاتر

سوخت دیزل فراریت بسیار کمی دارد و نقطه اشتعال آن (Flash Point) به مراتب بالاتر از بنزین است. این ویژگی باعث می‌شود خطر آتش‌سوزی یا انفجار ناگهانی در محیط‌های صنعتی، انبارها و پالایشگاه‌ها به حداقل برسد و نگهداری حجم بالایی از سوخت گازوئیل در سایت‌های عملیاتی ریسک کمتری داشته باشد.

معایب و چالش‌های فنی موتور برق دیزلی

با وجود تمامی مزایا، این سیستم‌ها با چالش‌هایی نیز روبرو هستند که در زمان طراحی پایپینگ و جانمایی ابزار دقیق سایت باید مد نظر قرار گیرند.

انتشار آلاینده‌های زیست‌محیطی

احتراق دیزل منجر به تولید اکسیدهای نیتروژن (NOx) و ذرات معلق (PM) می‌شود که از آلاینده‌های جدی هوا هستند. در کشورهای توسعه‌یافته، استفاده از کاتالیزورها و فیلترهای جاذب ذرات دیزل (DPF) در مسیر اگزوز برای رعایت استانداردهای انتشار گازهای گلخانه‌ای اجباری شده است.

وزن، ابعاد و چالش‌های استارت در هوای سرد

به دلیل فشار بالای تراکم، بلوک سیلندر و قطعات داخلی موتور دیزل باید ضخیم‌تر و سنگین‌تر ساخته شوند که این امر وزن نهایی دستگاه را به شدت افزایش می‌دهد. همچنین در محیط‌های بسیار سرد، به دلیل کاهش دمای هوای ورودی، احتراق تراکمی با مشکل مواجه می‌شود که نیازمند نصب سیستم‌های پیش‌گرمکن آب موتور (Jacket Water Heater) و شمع‌های گرم‌کن (Glow Plugs) است.

کاربرد موتور برق دیزلی در صنایع و سیستم‌های ابزار دقیق

به عنوان تامین‌کننده تجهیزات کنترل و ابزار دقیق، اهمیت برق پاک و مداوم برای ما کاملا روشن است. سنسورهای فشار، فلومترهای الکترومغناطیسی، ترانسمیترهای سطح و شیرهای کنترل تناسبی همگی به ولتاژ دقیق و بدون نویز نیاز دارند.

هماهنگی ژنراتور با سیستم‌های یو‌پی‌اس (UPS)

در اتاق‌های کنترل صنعتی (DCS Room) و دیتاسنترها، قطع برق حتی برای چند ثانیه مجاز نیست. از آنجا که استارت شدن و رسیدن دیزل ژنراتور به دور نامی حدود ۱۰ تا ۱۵ ثانیه زمان می‌برد، در این فاصله سیستم‌های یو‌پی‌اس باتری‌دار برق شبکه را تامین می‌کنند. ژنراتورهای دیزلی با کیفیت، دارای شکل موج خروجی سینوسی کامل هستند که بالاترین سازگاری را با رکتیفایرهای حساس دستگاه‌های یو‌پی‌اس دارند و از بروز هارمونیک‌های مخرب در شبکه جلوگیری می‌کنند.

تامین توان در پروژه‌های دورافتاده و معادن

در سایت‌های استخراج معدن، چاه‌های نفت و ایستگاه‌های پمپاژ سیالات که از شبکه‌های سراسری برق دور هستند، موتور برق‌های دیزلی با پیکربندی دائم‌کار (Prime Power یا Continuous Power) به صورت ۲۴ ساعته توان لازم برای الکتروموتورهای سنگین، نوار نقاله‌ها و تجهیزات کنترل محلی را فراهم می‌کنند.

راهنمای محاسبات مهندسی برای خرید دستگاه مناسب

خرید یک دیزل ژنراتور بدون انجام محاسبات دقیق مهندسی، یا منجر به خرید دستگاهی ضعیف می‌شود که زیر بار خاموش می‌گردد، و یا با خرید دستگاهی بیش از حد بزرگ، سرمایه سازمان هدر می‌رود.

محاسبه توان اکتیو و توان ظاهری

در سیستم‌های الکتریکی جریان متناوب، ما با توان اکتیو یا واقعی (بر حسب کیلووات kW) و توان ظاهری (بر حسب کاوا kVA) روبرو هستیم. تجهیزاتی مانند المنت‌های حرارتی یا لامپ‌های رشته‌ای دارای ضریب توان (Power Factor) برابر با یک هستند، اما موتورهای الکتریکی و ترانسفورماتورها ضریب توانی کمتر از یک (معمولا ۰.۸) دارند.

برای تبدیل توان اکتیو به توان ظاهری از رابطه زیر استفاده می‌شود:

kVA=kWcos⁡(ϕ)kVA = \frac{kW}{\cos(\phi)}kVA=cos(ϕ)kW​

با فرض $\cos (\varphi )=0.8$، برای تامین ۱۰۰ کیلووات توان واقعی برای الکتروموتورها، شما به یک ژنراتور ۱۲۵ کاوا نیاز دارید.

در نظر گرفتن جریان راه‌اندازی (Inrush Current)

مهم‌ترین چالش در محاسبه توان ژنراتور، درک مفهوم جریان راه‌اندازی است. الکتروموتورهای القایی (مانند پمپ‌ها، کمپرسورها و فن‌ها) در لحظه استارت، جریانی بین ۳ تا ۷ برابر جریان نامی خود از شبکه می‌کشند. اگر این بار هجومی در محاسبات لحاظ نشود، ولتاژ ژنراتور در لحظه استارت به شدت افت کرده (Voltage Dip) و دستگاه خاموش می‌شود یا به تجهیزات ابزار دقیق متصل به همان شبکه آسیب جدی وارد می‌سازد. برای رفع این مشکل، استفاده از درایوهای فرکانس متغیر (VFD) یا راه‌اندازهای نرم (Soft Starter) در تابلو برق الزامی است تا پیک جریان را کاهش دهند.

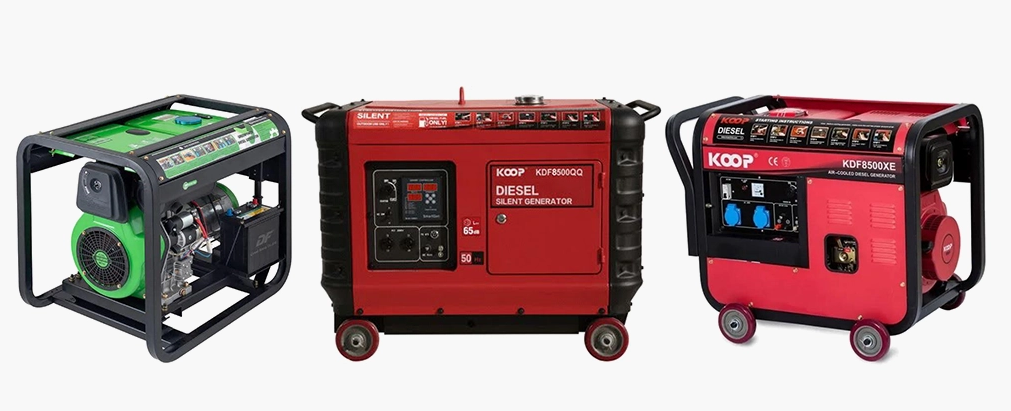

اصول نگهداری پیشگیرانه (Preventive Maintenance)

طول عمر و قابلیت اطمینان یک موتور برق دیزلی کاملا وابسته به رعایت دقیق برنامه‌های نگهداری دوره‌ای است. عدم رسیدگی به دستگاه می‌تواند باعث قفل شدن موتور (یاتاغان زدن) و تحمیل هزینه‌های چند صد میلیونی شود.

کنترل کیفیت سیالات (روغن و سیستم خنک‌کاری)

روغن موتور در دیزل ژنراتور نه تنها وظیفه روانکاری، بلکه وظیفه جذب دوده و اسیدهای حاصل از احتراق را بر عهده دارد. تعویض روغن و فیلتر روغن باید بر اساس دستورالعمل سازنده (معمولا هر ۲۵۰ تا ۵۰۰ ساعت کارکرد یا هر شش ماه یک‌بار در حالت استندبای) انجام شود. همچنین مایع خنک‌کننده (ترکیب آب مقطر و ضدیخ/ضدجوش) باید مقاومت لازم برای جلوگیری از خوردگی و کاویتاسیون در بوش سیلندرها را داشته باشد و سطح کیفی آن به طور مستمر با نوارهای تست شیمیایی بررسی گردد.

بازدیدهای مکانیکی و کالیبراسیون

تمیز کردن یا تعویض فیلترهای هوا، تخلیه آب جمع شده در فیلتر آبگیر سوخت (Water Separator)، بررسی کشش تسمه پروانه و چک کردن اتصالات باتری از وظایف هفتگی اپراتور نگهداری است. باتری‌های سرب-اسیدی دیزل ژنراتور به دلیل استفاده از شارژرهای اتوماتیک (Trickle Chargers) مستعد خشک شدن آب باتری هستند و باید به صورت منظم بازرسی شوند تا دستگاه در زمان قطع برق، در استارت اولیه ناکام نماند.

سوالات متداول

۱. تفاوت بین توان Standby، Prime و Continuous در کاتالوگ موتور برق‌ها چیست؟

توان استندبای (اضطراری) بیشترین توانی است که ژنراتور می‌تواند برای حداکثر ۱ ساعت در هر ۱۲ ساعت و حداکثر ۵۰۰ ساعت در سال تولید کند. توان پرایم (اولیه) برای کارکرد طولانی با بار متغیر است که در آن ژنراتور می‌تواند به طور میانگین با ۷۰ درصد توان نامی خود کار کند. توان کانتینیوس (دائم) برای کارکرد ۲۴ ساعته در ۳۶۵ روز سال با یک بار ثابت و مشخص بدون افت توان تعریف می‌شود.

۲. پدیده وت استکینگ (Wet Stacking) چیست و چرا نباید ژنراتور دیزلی با بار کم کار کند؟

هنگامی که یک موتور دیزلی با باری کمتر از ۳۰ درصد توان نامی خود کار می‌کند، محفظه احتراق به دمای بهینه نمی‌رسد. این امر باعث می‌شود سوخت به طور کامل محترق نشده و به صورت مایع سیاه و روغنی (ترکیب سوخت خام و دوده) از اگزوز خارج شود. این پدیده باعث رسوب‌گذاری شدید در سوپاپ‌ها، توربوشارژر و اگزوز شده و راندمان موتور را به شدت کاهش می‌دهد.

۳. تابلوی ای‌تی‌اس (ATS Panel) چه وظیفه‌ای در سیستم دیزل ژنراتور دارد؟

تابلوی ATS یا سوییچ انتقال خودکار (Automatic Transfer Switch)، دستگاهی است که ولتاژ شبکه برق شهری را پایش می‌کند. به محض قطع شدن برق یا افت شدید ولتاژ، این تابلو فرمان استارت را به ژنراتور ارسال کرده و پس از تثبیت ولتاژ ژنراتور، کنتاکتورهای شبکه را قطع و کنتاکتورهای ژنراتور را وصل می‌کند تا بار مصرفی روی موتور برق قرار گیرد. با بازگشت برق شهر، این عملیات به صورت معکوس انجام می‌شود.

۴. دلیل اصلی نوسان ولتاژ و فرکانس در حین کار دیزل ژنراتور چیست و چگونه رفع می‌شود؟

نوسان ولتاژ (Voltage Hunting) معمولا به دلیل خرابی یا عدم تنظیم صحیح رگولاتور ولتاژ (AVR)، کثیفی دیودهای چرخان، یا افت کیفیت سیم‌پیچ تحریک رخ می‌دهد. اما نوسان فرکانس مستقیما با دور موتور در ارتباط است که معمولا ناشی از گرفتگی فیلتر سوخت، وجود هوا در مسیر سوخت‌رسانی، یا نقص در سیستم گاورنر (کنترل‌کننده سرعت موتور) است که نیازمند هواگیری سیستم سوخت و بررسی سنسور پیکاپ مغناطیسی می‌باشد.
