ولوم بوستر ytc

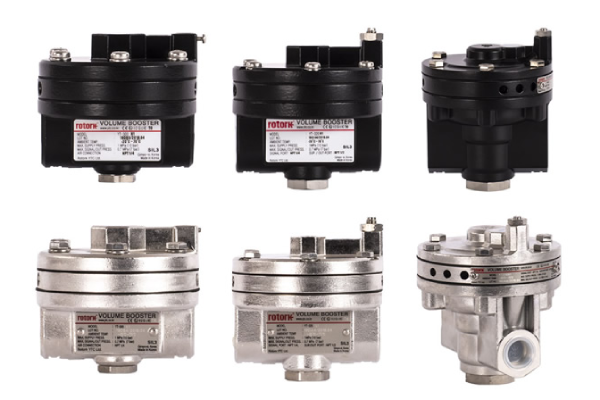

ولوم بوستر YTC یکی از تجهیزات جانبی شیرآلات کنترلی است که جهت کاهش زمان پاسخ‌ دهی و بهبود دقت در تنظیم موقعیت شیرآلات مورد استفاده قرار می گیرد. این تجهیز سیگنال خروجی از پوزیشنر شیر را دریافت کرده و با افزایش دبی هوا، فشار لازم را به عملگر  پنوماتیک (Actuator) منتقل می‌ کند.

در سیستم‌ های پنوماتیکی، پوزیشنر وظیفه ارسال سیگنال کنترلی به عملگر (اکچویتور) را بر عهده دارد. با این حال، دبی هوای خروجی از پوزیشنر محدود است و در اکچویتورهای بزرگ، این محدودیت می‌ تواند منجر به کاهش سرعت حرکت شیر و افزایش زمان پاسخ‌ گویی شود. برای رفع این مشکل، ولوم بوستر بین پوزیشنر و اکچویتور نصب می‌ شود تا با افزایش دبی هوای ورودی به اکچویتور، سرعت حرکت شیر را افزایش دهد.

ولوم بوستر (YTC Volume booster) به عنوان یک رله تقویت‌ کننده عمل می‌ کند. زمانی که پوزیشنر سیگنالی ارسال می‌ کند، ولوم بوستر این سیگنال را تقویت کرده و با دبی بالاتری به عملگر منتقل می‌ کند. این فرآیند باعث می‌ شود که عملگر سریع‌ تر و دقیق‌ تر به تغییرات سیگنال پاسخ دهد که در نتیجه کنترل بهتری بر فرآیند صنعتی حاصل می‌ شود.

مدل‌ های YTC به علت دقت، سرعت بالا و قابلیت اطمینان در کنترل ولوهای صنعتی، به یکی از گزینه‌های اصلی صنایع نفت، گاز، پتروشیمی، نیروگاه‌ ها و خطوط تولید  تبدیل شده‌اند. در ادامه به راهنمایی جامع و بررسی مشخصات فنی انواع ولوم بوستر YTC می پردازیم.

ولوم بوستر ytc چگونه کار می کند؟

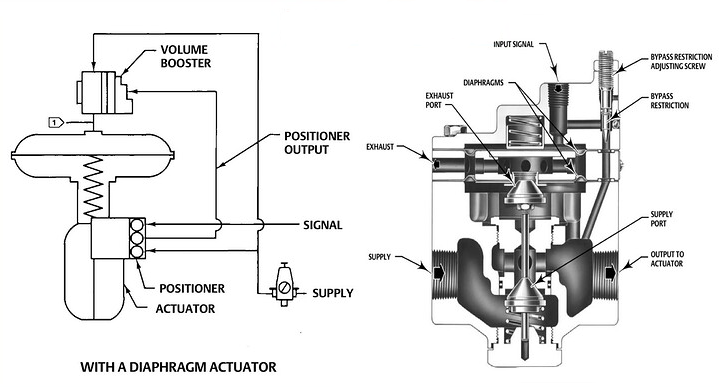

ولوم بوستر YTC یک تقویت‌ کننده پنوماتیکی است که برای افزایش سرعت پاسخ‌ دهی شیرهای کنترل استفاده می‌ شود. این دستگاه بین پوزیشنر و اکچویتور نصب می‌ شود و سیگنال فشار از پوزیشنر را دریافت کرده و با دبی بالاتری به اکچویتور منتقل می‌ کند که با این کار، زمان باز و بسته شدن شیر کاهش می‌ یابد.

ولوم بوستر با انواع اکچویتور سینگل اکت (فنر برگشتی) و دابل اکت استفاده می شود. در اکچویتورهای فنر برگشتی (Single Acting) ، ولوم بوستر بین پوزیشنر و پورت ورودی اکچویتور نصب می‌ شود. هوای فشرده از رگولاتور وارد پورت تغذیه ولوم بوستر شده و سیگنال فشار از پوزیشنر به پورت سیگنال آن می‌ رسد. سپس، هوای تقویت‌شده از پورت خروجی ولوم بوستر به اکچویتور ارسال می‌شود.

در اکچویتورهای دابل اکت (Double Acting) معمولاً از دو ولوم بوستر استفاده می‌ شود. هر ولوم بوستر بین پوزیشنر و یکی از پورت‌ های اکچویتور نصب می‌ شود. این پیکربندی امکان کنترل دقیق‌ تر و سریع‌تر حرکت اکچویتور را فراهم می‌ کند. ولوم بوستر YTC نسبت فشار ورودی به خروجی 1:1 دارد و به تغییرات جزئی سیگنال ورودی به‌سرعت واکنش نشان می‌ دهد. این تجهیز به عنوان تقویت‌ کننده سیگنال پنوماتیک عمل می‌ کند:

• تقویت فشار خروجی رگولاتور
• واکنش سریع به تغییرات سیگنال کنترل
• کاهش زمان پاسخ اکچویتورهای پنوماتیکی
• کاهش میزان هیسترزیس و افزایش دقت کنترل ولو

ولوم بوستر YTC دارای سه پورت اصلی است:

1. پورت سیگنال (Signal Port): این پورت سیگنال فشار خروجی از پوزیشنر را دریافت می‌ کند.
2. پورت تغذیه (Supply Port): هوای فشرده از رگولاتور وارد این پورت می‌ شود.
3. پورت خروجی (Output Port): هوای تقویت‌ شده از این پورت به اکچویتور ارسال می‌ شود.

انواع ولوم بوستر ytc

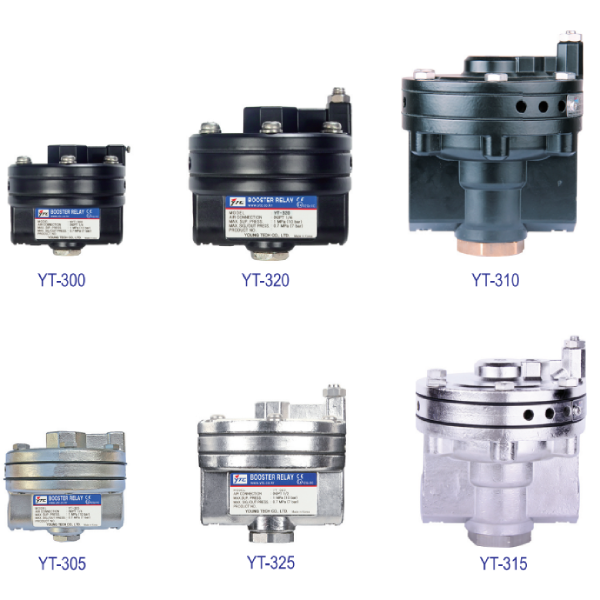

برند YTC (Young Tech Co., Ltd.) کره جنوبی، مجموعه‌ ای متنوع از ولوم بوسترهای پنوماتیکی را برای بهبود عملکرد شیرهای کنترلی در صنایع مختلف ارائه می‌ دهد. انواع مدل های ولوم بوستر ytc عبارتنداز:

• ولوم بوستر ytc مدل YT300
• ولوم بوستر ytc مدل YT305
• ولوم بوستر ytc مدل YT310
• ولوم بوستر ytc مدل YT315
• ولوم بوستر ytc مدل YT320
• ولوم بوستر ytc مدل YT325

جدول مقایسه مشخصات فنی ولوم بوستر ytc

مشخصات فنی مشترک ولوم بوستر ytc

• حداکثر فشار تغذیه: 1MPa (10bar)
• حداکثر خروجی: 0.7MPa (7bar)
• نسبت ورودی به خروجی: 1:1
• دمای فرآیندی: 20- تا 70+ درجه سانتی گراد

معرفی شرکت ytc

برند YTC (Young Tech Co., Ltd.) یک شرکت معتبر کره‌ای در زمینه تولید تجهیزات ابزار دقیق و کنترل صنعتی است که در سال 1998 تأسیس شد. این شرکت به‌واسطه توسعه و تولید اولین پوزیشنر، ولوم بوستر ساخت کره، نقش مهمی در صنعت ابزار دقیق ایفا کرده است. محصولات YTC در بیش از 45 کشور جهان مورد استفاده قرار می‌ گیرند و در صنایع مختلفی مانند نفت و گاز، پتروشیمی، نیروگاه‌ ها، دریایی و خودروسازی کاربرد دارند.

در سال 2014، شرکت YTC به‌ عنوان بخشی از استراتژی توسعه محصولات ابزار دقیق، توسط شرکت بریتانیایی Rotork خریداری شد. این ادغام باعث گسترش حضور YTC در بازارهای اروپا و آمریکا و تقویت موقعیت Rotork در بازار آسیا شد. محصولات YTC مطابق با استانداردهای بین‌المللی مانند ISO 9001 تولید می‌شوند و دارای گواهینامه‌های معتبر بین‌المللی از جمله ATEX، IECEx، CSA و FM هستند. این گواهینامه‌ ها تضمین‌ کننده کیفیت و ایمنی محصولات در محیط‌ های صنعتی مختلف می‌ باشند.

مزایای استفاده از ولوم بوستر ytc

استفاده از ولوم بوسترهای YTC در سیستم‌ های پنوماتیکی کنترل ولو، مزایای متعددی را به همراه دارد که به بهبود عملکرد و افزایش کارایی سیستم کمک می‌ کند در ادامه، به برخی از این مزایا اشاره می‌ شود:

• افزایش سرعت پاسخ‌ دهی شیر کنترل: ولوم بوستر با افزایش دبی هوای ورودی به اکچویتور، زمان باز و بسته شدن شیر را کاهش می‌ دهد، که برای فرآیندهای حساس و سریع بسیار حیاتی است.
• واکنش سریع به تغییرات سیگنال ورودی: ولوم بوستر به تغییرات جزئی در سیگنال ورودی از پوزیشنر به‌سرعت واکنش نشان می‌ دهد، که به دقت در کنترل موقعیت شیر کمک می‌ کند.
• تصفیه هوا با فیلتر داخلی: وجود فیلتر داخلی با مش 100 در ولوم بوستر، ذرات گرد و غبار موجود در هوا را حذف می‌ کند، که به افزایش عمر مفید دستگاه و کاهش نیاز به نگهداری کمک می‌ کند.
• نسبت فشار ورودی به خروجی 1:1: این ویژگی تضمین می‌ کند که فشار خروجی دقیقاً معادل فشار سیگنال ورودی از پوزیشنر باشد، که به دقت کنترل کمک می‌ کند.
• مناسب برای اکچویتورهای بزرگ: در اکچویتورهای بزرگ که نیاز به حجم زیادی از هوا دارند، ولوم بوستر با افزایش دبی هوا، عملکرد مؤثرتری را فراهم می‌ کند.
• قابلیت استفاده در شرایط محیطی مختلف: ولوم بوسترهای YTC با محدوده دمای کاری گسترده (از -20°C تا +70°C) و مواد ساخت مقاوم، در محیط‌های صنعتی متنوع قابل استفاده هستند.

خرید ولوم بوستر YTC از فروشگاه اینترنتی پیکاتک

انتخاب ولوم بوستر YTC با کیفیت اصلی، یک تصمیم هوشمندانه برای افزایش کارآیی و دقت سیستم‌های کنترل صنعتی است. فروشگاه تخصصی پیکاتک با تمرکز بر تحویل سریع، قیمت رقابتی و تضمین اصالت، بهترین تجربه خرید ابزار دقیق را برای شما رقم خواهد زد.

پیکاتک یک فروشگاه اینترنتی تخصصی در زمینه تأمین و فروش تجهیزات صنعتی، ابزار دقیق و پایپینگ است که با هدف رشد و توسعه کسب‌ و کارهای صنعتی فعالیت می‌ کند. این مجموعه با بهره‌ گیری از تیم‌ های مشاوره، فنی و مهندسی، بازرگانی و سایر تیم‌های تخصصی، تلاش می‌ کند تا کالاهای صنعتی مورد نیاز صنایع مختلف را در سریع‌ ترین زمان ممکن و با بهترین قیمت‌ ها تأمین کند.

این فروشگاه بزرگ طیف گسترده ای از  ولوم بوستر YTC را با بهترین کیفیت و قیمت مناسب به فروش می رساند. برای مشاوره خرید یا ثبت سفارش  ولوم بوستر YTC، کافیست با کارشناسان ما در فروشگاه ابزاردقیق پیکاتک به شماره 88109770-021 تماس بگیرید یا سفارش خود را به صورت آنلاین از طریق سایت ثبت نمایید.

سوالات متداول ولوم بوستر YTC

حداکثر فشار ورودی مجاز چقدر است؟

حداکثر فشار هوای تغذیه برای تمامی مدل‌های YTC برابر با 1 مگاپاسکال (10 بار) است.

نسبت فشار سیگنال به فشار خروجی چگونه است؟

نسبت فشار سیگنال به فشار خروجی در این ولوم بوسترها 1:1 است، به این معنا که فشار خروجی دقیقاً معادل فشار سیگنال ورودی خواهد بود.

ظرفیت جریان (Cv) در مدل‌ های مختلف چگونه است؟

• YT-300: خروجی 0.86، اگزوز 1.02
• YT-310: خروجی 2.32، اگزوز 1.78
• YT-320: خروجی 2.72، اگزوز

 آیا ولوم بوسترهای YTC دارای گواهی SIL هستند؟

بله، مدل YT-320 دارای گواهی SIL 3 است که نشان‌دهنده سطح ایمنی عملکردی بالا در سیستم‌ های کنترلی است.

دمای کاری مجاز برای این تجهیزات چقدر است؟

محدوده دمای کاری برای ولوم بوسترهای YTC از -20°C تا +70°C است.
