پرشر سوئیچ اشکرافت

پرشر سوئیچ یا سوئیچ فشار اشکرافت (Ashcroft® Pressure Switch) از جمله تجهیزات کلیدی و حیاتی در حوزه ابزار دقیق و کنترل اتوماسیون صنعتی محسوب می‌ شود. این تجهیز با هدف پایش فشار انواع سیالات اعم از گازها و مایعات و ارسال سیگنال on/off به تجهیزات مختلف همچون پمپ‌ ها، کمپرسورها و ولوها، نقش بسیار مهمی در ایمنی و عملکرد بهینه سیستم‌ های صنعتی ایفا می‌ کند.

اشکرافت یکی از برندهای معتبر جهانی در زمینه تولید تجهیزات ابزار دقیق، تنوع گسترده‌ای از سوئیچ فشار را تولید می‌ کند که پاسخگوی طیف وسیعی از نیازهای صنعتی است. برند آمریکایی اشکرافت انواع سوئیچ اختلاف فشار (Differential Pressure)، سوئیچ فشار ضدانفجار (Explosion-proof)، سوئیچ های دارای NEMA 4 و NEMA 7 و همچنین سوئیچ‌ های فشار الکترونیکی را عرضه می کند.

پرشر سوئیچ اشکرافت با تعیین یک نقطه تنظیم (Set Point) مشخص، فشار سیال را اندازه‌ گیری می‌ کند. زمانی که فشار سیال از حد مجاز فراتر رود یا کاهش یابد، این تجهیز با تغییر وضعیت یک کنتاکت الکتریکی، فرمان قطع یا وصل را به صورت لحظه‌ ای صادر می‌ کند. این عملکرد، از بروز آسیب به تجهیزات، انفجار، نشتی و توقف‌ های ناخواسته فرایندی جلوگیری می‌ کند و پایداری و ایمنی سیستم را تضمین می‌ نماید. هدف از این مقاله راهنمایی جامع خرید و بررسی پرکاربردترین سری پرشر سوئیچ اشکرافت است.

انواع سوئیچ فشار اشکرافت

سوئیچ های فشار اشکرافت بر اساس کاربرد، عملکرد (مکانیکی یا الکترونیکی)، بدنه (ضدانفجار یا ضدآب) و نوع فشاری یا اختلاف فشاری در انواع مختلفی ارائه می شوند. در ادامه به تمام مدل های موجود در اشکرافت اشاره می شود:

• پرشر سوئیچ اشکرافت ضد آب سری A
• پرشر سوئیچ اشکرافت ضد انفجار سری A
• پرشر سوئیچ اشکرافت NEMA 4X سری B
• پرشر سوئیچ اشکرافت ضد انفجار NEMA 7/9 سری B
• پرشر سوئیچ اشکرافت NEMA 4 سری LP
• پرشر سوئیچ اشکرافت NEMA 4 سری GP
• پرشر سوئیچ اشکرافت ضد انفجار سری P مدل NEMA 7/9
• پرشر سوئیچ الکترونیکی اشکرافت NEMA 4 سری NPI
• پرشر سوئیچ الکترونیکی اشکرافت NEMA 4 سری NPA
• پرشر سوئیچ ضد انفجار اشکرافت NEMA 7 سری F

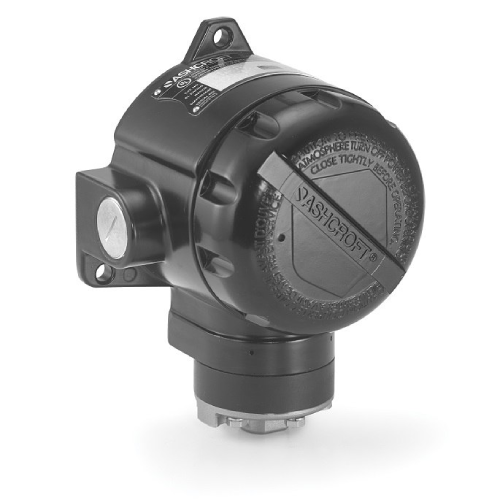

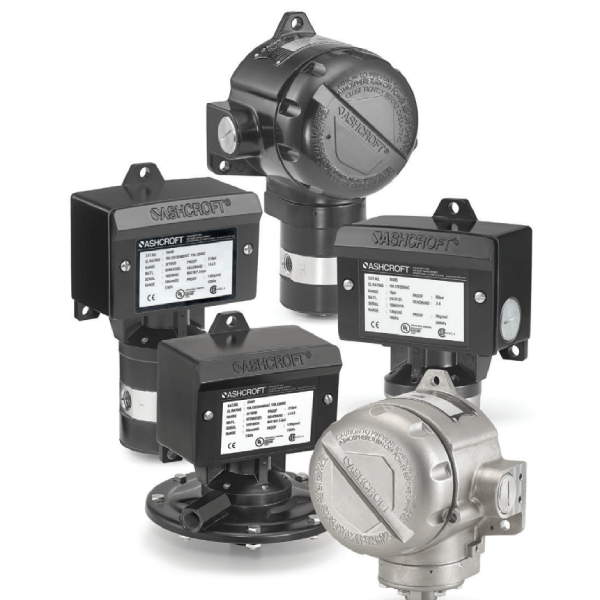

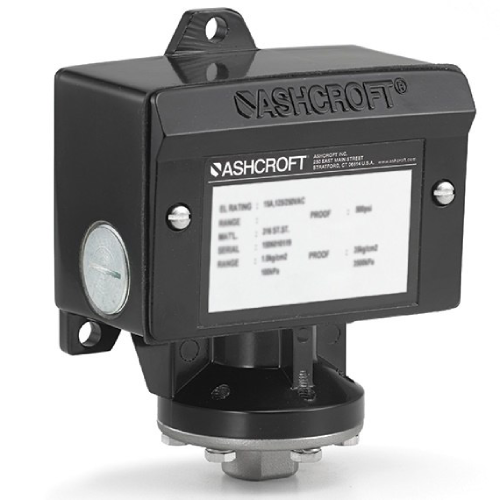

پرشر سوئیچ اشکرافت سری B

پرشر سوئیچ اشکرافت سری B مجموعه‌ای از سوئیچ‌ های فشار، اختلاف فشار و خلاء است که برای پاسخگویی به طیف گسترده‌ای از کاربردهای صنعتی طراحی و تولید شده‌اند. این سری با بهره‌ گیری از مهندسی پیشرفته و استفاده از المنت‌ های مختلف، دقت و اطمینان بالا را در کنترل و ایمنی فرآیندهای صنعتی فراهم می‌ کند.

برای نقاط تنظیم از 2 تا 3000 psi، این سوئیچ‌ ها از یک المنت پیستونی مقاوم و ساده در کنار دیافراگم آب‌ بندی‌ شده ساخته می شوند. این ترکیب باعث می‌ شود سوئیچ عملكرد پایدار، عمر بیشتر و آب‌ بندی مطمئن حتی در شرایط سخت عملیاتی داشته باشد. بسته به نوع سیال و شرایط کاری، امکان انتخاب جنس دیافراگم و آب‌ بندی از متریال‌ های مختلف برای سازگاری هرچه بیشتر با فرآیند وجود دارد.

سری B اشکرافت در مدل‌ هایی با بدنه استنلس استیل ۳۱۶ یا مونل® (Monel) ارائه می‌ شود که مقاومت بالایی در برابر خوردگی، تماس با سیالات خورنده و شرایط محیطی دشوار دارند. همچنین برای نقاط تنظیم تا 1000 psi، طراحی جوشکاری‌ شده بدون درز موجود است تا بالاترین سطح اطمینان مکانیکی را فراهم کند.

مدل‌ های اختلاف فشار سری B از یک مکانیزم پیستونی منحصر به فرد با دیافراگم آب‌ بندی‌شده دوگانه استفاده می‌کنند. این طراحی علاوه بر ابعاد جمع و جور، امکان تحمل فشارهای استاتیک بالا و تلورانس فوق‌العاده نسبت به نوسانات وابسته به شوک و لرزش را می‌ دهد. برای نقاط تنظیم پایین (بین 4.5 تا 150 اینچ آب) از یک دیافراگم بزرگ‌ تر برای افزایش حساسیت عملکرد استفاده می‌ شود. این امکان برای کاربری‌هایی با فشار پایین، حساسیت بالا و انتخاب مواد دیافراگم متنوع بر حسب نیاز مهیا شده است.

تمام مدل‌ های استاندارد سری B دارای تکرارپذیری ±1٪ نقطه تنظیم در طیف فشار بوده و حداقل فشار تحملی معادل 400 درصد محدوده فشار تنظیم‌ شده اصلی دارند. این ویژگی‌ ها تضمین می‌ کند که پرشر سوئیچ در عملکرد مداوم، طولانی‌ مدت و فرآیندهای حساس همیشه قابل اعتماد باشد. طراحی صنعتی این سری به گونه‌ای است که حتی در محیط‌هایی با وجود شوک‌ ها و لرزش‌های مکانیکی، هیچ اختلالی در عملکرد و دقت دیده نمی‌ شود.

مزایای پرشر سوئیچ اشکرافت سری B

• ست پوینت قابل تنطیم 15 تا 100% رنج
• کاربرد در صنایع شیمیایی و پتروشیمی، آب و فاضلاب، نیروگاه‌ها و فولاد
• محفظه ضد انفجار
• قابلیت یکپارچگی ایمنی SIL 3 (فقط سری B و D)
• طراحی‌ های ویژه برای کاربردهای NACE
• ددباند قابل تنظیم یا ثابت
• انتخاب گسترده از المنت سوئیچ

مشخصات فنی پرشر سوئیچ اشکرافت سری B

• تکرار پذیری: ±1٪ از کل محدوده

• بدنه: B4/H4: NEMA 4X, IP66 و B7: NEMA 7/9, IP66

• متریال بدنه: آلومینیوم با روکش اپوکسی (استاندارد) و فولاد ضد زنگ 316 (فقط NEMA 7/9)

• متریال دیافراگم: Buna-N, Viton™, Teflon™, SS, Monel

• کنتاکت: SPDT یا DPDT

• اتصال فرآیندی: ¼ NPT Female (standard) و Optional: ½ NPT Female, ¼ NPT Female & ½ NPT Male combo

• دمای فرآیندی: 0 تا 150 درجه فارنهایت (دیافراگم Buna-N یا Teflon™) و 20 تا 300 درجه فارنهایت (دیافراگم Viton™) و 0 تا 300 درجه فارنهایت (دیافراگم SS یا Monel®)

• محدوده فشار: Vac-3000# و اختلاف فشار 0-600#D و هیدرولیک: 1000-7500#

• تاییدیه ها: UL E34743 (B4/D4) و E38812 (B7/D7) و CSA: 55541 و ATEX: Sira 02ATEX1391X (B7/D7 with XCN) و CSAE 21UKEX1056X (B7/D7 with XCN و IECEx SIR 14.0077X و FM: Limit Contol and Steam Limit Control و CE, UKCA

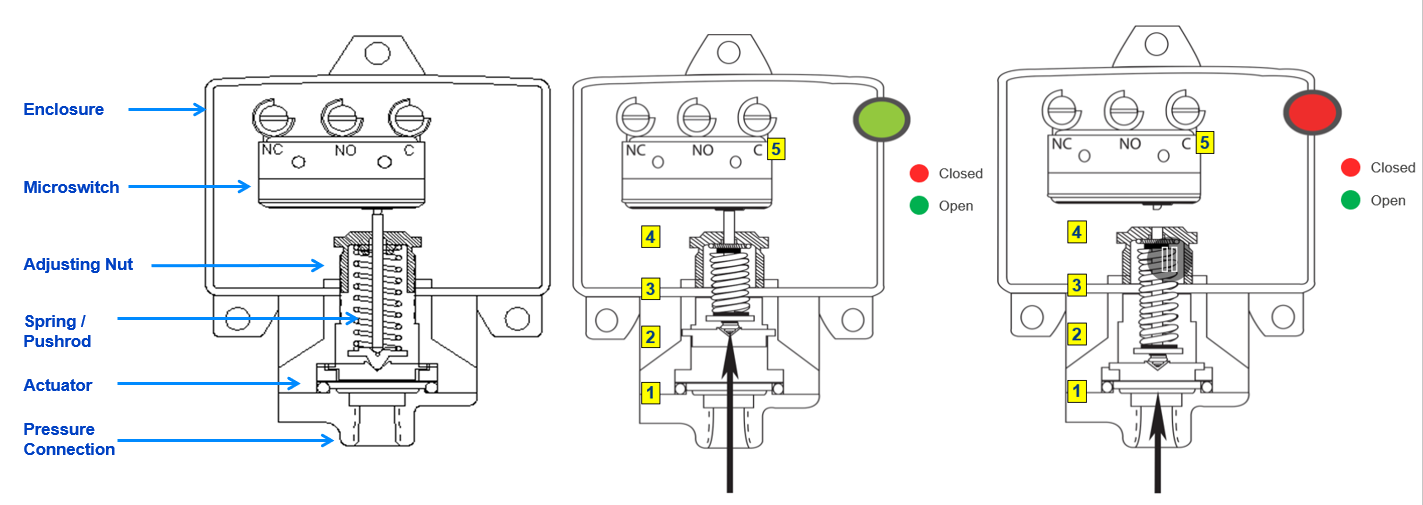

پرشر سوئیچ اشکرافت چگونه کار می کند؟

پرشر سوئیچ اشکرافت، به عنوان یک تجهیز مکـانیکی کلیدی در صنعت، برای نظارت مداوم بر فشار سیالات (مایعات یا گازها) و کنترل مدارهای الکتریکی بر اساس فشار، طراحی شده است. زمانی که فشار سیال به مقدار تعیین‌ شده (Set Point) برسد، این سوئیچ با ارسال سیگنال قطع یا وصل ، نقش حفاظتی و ایمنی مهمی را در سیستم ایفا می‌ کند و از آسیب به تجهیزات و فرآیندهای صنعتی جلوگیری می کند.

برای عملکرد بهینه پرشر سوئیچ، توصیه می‌ شود مقدار ست پوینت (Set Point) را در محدوده 0.25 تا 0.75 بازه فشار کاری سوئیچ انتخاب کنید. فرآیند عملکرد سوئیچ فشار اشکرافت به شکل زیر است:

1. اعمال فشار سیال: ابتدا فشار سیال به سوئیچ فشار از طریق اتصال فرآیندی اعمال می‌ شود.

2.اعمال نیرو به دیافراگم: فشار واردشده، نیرویی را بر دیافراگم (یا المنت حساس به فشار) تحمیل می‌ کند و باعث حرکت آن به سمت بالا می‌ شود.

3.مقاومت فنر و مهره تنظیم: در همان زمان، نیرویی مخالف ناشی از فنر و مهره تنظیم (adjusing screw) در خلاف جهت حرکت دیافراگم عمل می‌ کند و مانع از جابه‌ جایی آسان آن می‌ شود.

4.غلبه فشار سیال بر نیروی فنر: برای اینکه مجموعه محرک (actuator assembly) به حرکت درآید و سوئیچ عمل کند، لازم است نیروی حاصل از فشار سیال بیشتر از نیروی مقاوم فنر باشد.

5.تنظیم نقطه عملکرد از طریق مهره تنظیم: نقطه تنظیم سوئیچ با چرخش مهره تنظیم (set screw) کنترل می‎شود: با قرار دادن مهره در موقعیت بالاتر، نیروی فنر کاهش یافته و نقطه عملکرد (set point) پایین می‌ آید و با قرار دادن مهره در موقعیت پایین‌ تر، نیروی فنر افزایش یافته و نقطه عملکرد (set point) بالاتر می‌ رود.

6. تغییر وضعیت کنتاکت الکتریکی: پس از آن‌که نیروی فشار سیال، بر نیروی فنر غلبه کرد، دیافراگم محرک را به سمت بالا حرکت می‌ دهد؛ این حرکت، میله فشار (pressure rod) را جابجا کرده و باعث تغییر وضعیت سوئیچ (باز یا بسته شدن کنتاکت الکتریکی) می‌ شود.

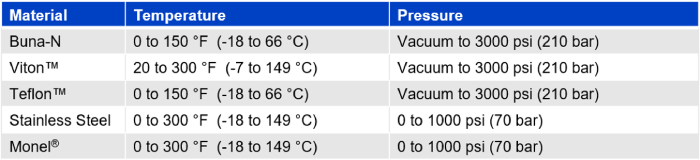

متریال دیافراگم پرشر سوئیچ مهم است زیرا دیافراگم بخشی از سوئیچ فشار است که در معرض سیال مورد اندازه‌ گیری قرار می‌ گیرد. به عبارت ساده، جنس دیافراگمی که انتخاب می‌کنید باید با سیال فرآیندی سازگار باشد. در ادامه نمونه‌ هایی از متر یال دیافراگم مناسب برای انواع مختلف کاربردها آورده شده است:

• Buna-N یا Viton™ (کاربردهای هیدرولیک، نفت یا گاز)
• Teflon™ (کاربردهای شیمیایی)
• Stainless steel (کاربردهای بخار، آب یا فاضلاب)
• Monel® (کاربردهای مرتبط با NACE)

کاربردهای پرشر سوئیچ اشکرافت

• صنایع شیمیایی و پتروشیمی
• صنایع غذایی و آشامیدنی
• نیروگاه‌ ها
• فلزات و مواد معدنی
• صنایع نفت و گاز
• داروسازی و بیوتکنولوژی
• خطوط لوله
• خمیر و کاغذ
• پالایشگاه‌ ها
• صنایع آب و فاضلاب
• بویلرها و مشعل‌ ها
• پمپ ها و کمپرسورها
• سیستم‌ های هیدروژنی



پارامترهای مهم انتخاب پرشر سوئیچ اشکرافت

انتخاب دقیق و صحیح پرشر سوئیچ اشکرافت، تاثیر مستقیم بر ایمنی، پایداری و عملکرد بهینه فرایندهای صنعتی شما دارد. در ادامه، مهمترین پارامترها و شاخص‌ هایی که هنگام خرید و انتخاب سوئیچ فشار باید مدنظر قرار بگیرند، آورده شده است:

• مدل و سری محصول: انتخاب مدل مناسب (مانند سری B، سری GC و…) بر اساس نوع کاربری، رنج عملیاتی و ویژگی‌ های مورد نیاز از اهمیت ویژه‌ای برخوردار است. اطلاع از مدل، گام نخست انتخاب صحیح است.
• واحد و رنج اندازه‌گیری فشار: توجه به واحد فشار (bar، psi، Pa، kg/cm² و…) و بازه اندازه‌گیری، باید متناسب با نیاز فرایند انتخاب شود تا دقت و قابلیت اطمینان سوئیچ تضمین گردد.
• حداقل و حداکثر فشار قابل تنظیم (Set Point Range): سوئیچ فشار باید بتواند در بازه فشار مورد نیاز شما، تنظیم و عمل کند. اطلاع از کمترین و بیشترین فشار مجاز تنظیمی، ضامن انتخاب صحیح و عمر بالای تجهیز است.
• نوع ریست (Reset Type): با توجه به نوع فرآیند می‌توان پرشر سوئیچ با ریست اتوماتیک (Auto Reset/Automatic) یا دستی (Manual Reset) انتخاب کرد. کاربرد ریست دستی بیشتر برای تجهیزات ایمنی حساس توصیه می‌ شود.
• نوع کنتاکت و مشخصات الکتریکی: نوع کنتاکت خروجی مانند SPDT, DPDT یا SPST و همچنین ولتاژ و جریان مجاز سوئیچ از جمله فاکتورهای کلیدی در انتخاب است تا هماهنگی مناسب با مدار فرمان و سیستم کنترل برقرار شود.
• سایز و نوع اتصال فرآیندی: نوع و سایز رزوه (1/4” NPT، 1/2” NPT، G1/2” و…) باید متناسب با خطوط فرآیندی و استانداردهای پروژه شما باشد؛ عدم تطابق اتصال ممکن است موجب نشتی یا نصب دشوار گردد.
• متریال بدنه و اتصالات: بسته به نوع سیال، خورندگی، دما و فشار کاری، باید متریال مناسب (مانند استنلس استیل 316، برنج، مونل و…) برای بدنه و اتصالات انتخاب شود تا دوام و سازگاری حداکثری تأمین گردد.
• شرایط دما و فشار فرآیندی: بررسی حداکثر و حداقل دمای کاری مجاز سوئیچ به‌ ویژه در فرآیندهای با دما یا فشار بالا، بسیار مهم است. انتخاب نادرست، می‌ تواند باعث خرابی زودهنگام سوئیچ شود.
• تاییدیه‌ ها: بررسی استانداردها و تاییدیه‌های الکتریکی، ضدانفجار (ATEX, IECEx) یا IP/NEMA که متناسب با محیط عملیاتی یا صنایع حساس، ممکن است الزامی باشد.

خرید پرشر سوئیچ اشکرافت از فروشگاه پیکاتک

فروشگاه ابزار دقیق پیکاتک به عنوان یکی از تخصصی‌ ترین و معتبرترین مراکز تامین تجهیزات ابزار دقیق و شیرآلات صنعتی در ایران شناخته می‌ شود. این مجموعه با سابقه‌ ای درخشان، مرجع فروش انواع تجهیزات اندازه‌گیری فشار، دما، سطح، جریان و انواع شیرآلات صنعتی اعم از توپی، پروانه‌ای، گلوب، دروازه‌ای و سایر محصولات مرتبط است.

در فروشگاه پیکاتک، مجموعه‌ی کاملی از پرشر سوئیچ‌ های اشکرافت (Ashcroft) در مدل‌های متنوع از جمله پرشر سوئیچ‌های اختلاف فشاری، پیستونی، دیافراگمی و … عرضه می‌ شود. همچنین، محصولات برندهای معتبر جهانی نظیر ABB، Dwyer، WIKA و سایر برندهای مطرح ابزار دقیق نیز با تضمین کیفیت و اصالت به مشتریان گرامی ارائه می‌ گردد.

جهت کسب مشاوره رایگان برای خرید یا استعلام قیمت پرشر سوئیچ اشکرافت میتوانید با کارشناسان فروش ما در پیکاتک به شماره  88109770-021 تماس بگیرید. فروشگاه بزرگ پیکاتک اطلاعات مفصلی درباره هر محصول شامل مشخصات فنی، کاربردها، و مزایای هر تجهیز را ارائه می‌ دهد. علاوه بر این کارشناسان پیکاتک به مشتریان کمک می‌ کنند تا بهترین گزینه‌ ها را با توجه به نیازها و شرایط خاص خود انتخاب کنند.

سوالات متداول پرشر سوئیچ اشکرافت

تفاوت پرشر سوئیچ مکانیکی و الکترونیکی اشکرافت چیست؟

پرشر سوئیچ‌ های مکانیکی اشکرافت با استفاده از اجزایی مانند دیافراگم یا پیستون، تغییر فشار سیال را به حرکت مکانیکی تبدیل کرده و از طریق تغییر وضعیت کنتاکت، مدار الکتریکی را باز یا بسته می‌ کنند. اما پرشر سوئیچ‌ های الکترونیکی دارای سنسورهای دقیق و مدارهای الکترونیکی هستند که دقت و قابلیت برنامه‌ ریزی بیشتری داشته و امکان ارسال سیگنال آنالوگ یا دیجیتال را فراهم می‌ کنند.

چگونه نقطه تنظیم (Set Point) پرشر سوئیچ اشکرافت را تنظیم کنیم؟

نقطه تنظیم با چرخاندن مهره یا پیچ تنظیم داخلی سوئیچ تغییر می‌ کند. با چرخاندن پیچ تنظیم به سمت پایین، فشار نقطه عملکرد افزایش یافته و بالعکس با بالا آوردن آن، نقطه عملکرد پایین می‌ آید. همواره توصیه می‌ شود ست پوینت را بین 25 تا 75 درصد بازه فشار کاری سوئیچ انتخاب کنید تا عملکرد بهینه و طول عمر بهتری داشته باشید.

متریال بدنه و المنت پرشر سوئیچ‌ های اشکرافت چگونه انتخاب می‌ شود؟

پرشر سوئیچ‌ های اشکرافت معمولاً با بدنه استنلس استیل ۳۱۶، برنج، مونل یا سایر آلیاژهای مقاوم ارائه می‌ شوند. انتخاب جنس بدنه و المنت آب‌ بندی براساس نوع سیال، خورندگی، دما و فشار کاری انجام می‌ شود. برای سیالات خورنده یا عملیات ویژه، استنلس استیل یا مونل گزینه بهتری است.
