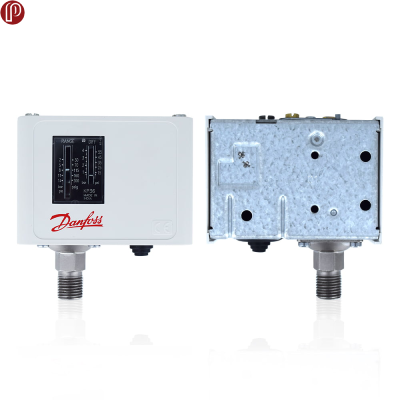

پرشر سوئیچ دانفوس KP36

پرشر سوئیچ یا سوئیچ فشار دانفوس KP36 یکی از تجهیزات پرکاربرد ابزاردقیق جهت کنترل و نظارت بر فشار سیالات مختلف مانند گاز، بخار و مایع در طیف گسترده ای از کاربردهای صنعتی است. این سوئیچ به‌ ویژه در کاربردهای گرمایشی، کمپرسورها، دیگ‌ های بخار، پمپ ها و سایر تجهیزات صنعتی که نیاز به کنترل دقیق فشار دارند، مورد استفاده قرار می‌ گیرد.

پرشر سوئیچ‌ دانفوس به عنوان تجهیزات حیاتی و حفاظتی با رسیدن فشار به نقطه تنظیم‌ شده (Set Point)، یک کنتاکت الکتریکی را فعال یا غیرفعال و در نهایت فرمان قطع یا وصل به سایر تجهیزات مانند پمپ ها ارسال می کند. این تجهیزات با ارسال سیگنال دیجیتال on/off از خطراتی مانند آسیب به پمپ‌ ها یا کمپرسورها و حتی انفجار جلوگیری می کنند.

سوئیچ‌ های فشار سری KP عمدتاً برای سیالات گازی استفاده می‌ شوند اما سوئیچ‌ های فشار سری KPI بیشتر برای سیالات مایع و گازی کاربرد دارند. همچنین تمامی سوئیچ‌ های فشار KP مجهز به کنتاکت تک‌ قطبی دوطرفه (SPDT) و المنت فشار بیلوز هستند که در ادامه این مقاله به بررسی جامع مشخصات فنی، اجزا، عملکرد، مزایا و پارامترهای مهم خرید پرشر سوئیچ دانفوس KP36 می پردازیم.

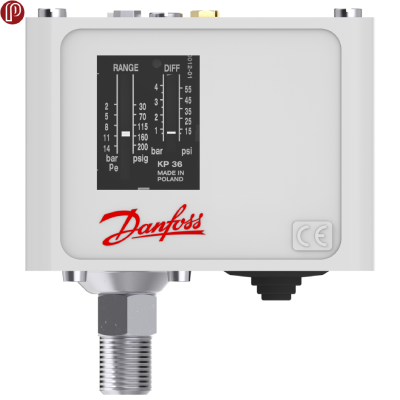

مشخصات فنی پرشر سوئیچ دانفوس KP36

• المنت فشار: بیلوز

• رنج فشار: 2 تا 14 بار و 4 تا 12بار

• رنج اختلاف فشار: 0.7 تا 4 بار و 0.5 تا 1.6 بار

• متریال بیلوز: فسفر برنز یا فولاد ضد زنگ

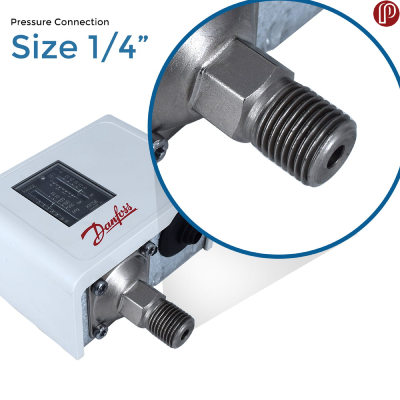

• اتصال فرآیندی: رزوه ای G 1⁄4A

• متریال اتصالات: فولاد (با روکش نیکل) یا فولاد ضد زنگ

• کنتاکت: SPDT

• ریتینگ کنتاکت: AC15=10 A, 400 V و AC1=16 A, 400 V و AC3=16 A, 400 V و DC13=12 W, 220 V و LR=112 A, 400 V

• متریال کنتاکت: طلا یا نقره

• دمای سیال: -40 تا 100 °C

• دمای محیط: -40 تا 65 °C

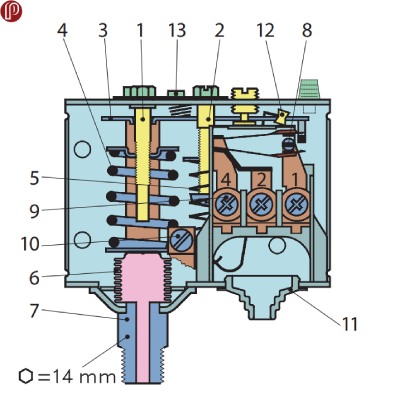

اجزای پرشر سوئیچ دانفوس KP36

اجزای اصلی تشکیل دهنده سوئیچ های فشار دانفوس سری kp مدل 36 به شرح زیر است:

1. تنظیم اسپیندل (Setting Spindle): برای تنظیم نقطه عملکرد سوئیچ (فشار وصل یا قطع) استفاده می‌شود. با چرخاندن این پیچ، می‌توان فشار مورد نظر برای فعال‌سازی سوئیچ را تعیین کرد.
2. تنظیم اسپیندل اختلاف فشار (Differential Setting Spindle): این پیچ برای تنظیم دامنه اختلاف فشار بین نقطه قطع و وصل به کار می‌ رود، که به دقت کنترل سیستم کمک می‌کند.
3. بازوی اصلی (Main Arm): یک قطعه مکانیکی که نیرو را از بیلوز به سیستم کنتاکت منتقل می‌ کند و نقش کلیدی در عملکرد سوئیچ دارد.
4. فنر اصلی (Main Spring): این فنر مقاومت لازم را برای تنظیم فشار عملکرد سوئیچ فراهم می‌ کند و با تنظیم آن میتوان نقطه عملکرد را تغییر داد.
5. فنر اختلاف فشار (Differential Spring): برای تنظیم میزان حساسیت سوئیچ نسبت به تغییرات فشار به کار می‌ رود و به دقت عملکرد کمک می‌ کند.
6. بیلوز (Bellows): عنصر حسگر فشار که با تغییرات فشار منبسط یا منقبض می‌ شود و حرکت مکانیکی لازم را برای فعال‌ سازی سوئیچ فراهم می‌ کند.
7. رابط فشار (Pressure Connector): محل اتصال سوئیچ به سیستم فشار که معمولاً به صورت رزوه‌ای طراحی شده و امکان اتصال به لوله‌ های فشار را فراهم می‌ کند.
8. سیستم کنتاکت (Contact System): مجموعه‌ ای از کنتاکت‌ های الکتریکی که با تغییر وضعیت مکانیکی سوئیچ، مدار الکتریکی را قطع یا وصل می‌ کنند.
9. ترمینال‌ های اتصال (Connection Terminals): پورت‌ های الکتریکی برای اتصال سیم‌های ورودی و خروجی به سوئیچ، که انتقال سیگنال‌ های الکتریکی را ممکن می‌ سازند.
10. ترمینال اتصال زمین (Earth Terminal): برای اتصال سوئیچ به زمین به منظور ایمنی الکتریکی و جلوگیری از خطرات ناشی از نشتی جریان می باشد.
11. ورودی کابل (Cable Entry): محل ورود کابل‌ های الکتریکی به داخل سوئیچ که معمولاً با گلند یا مهره‌ های محافظ تجهیز شده است.
12. غلتک (Tumbler): در مدل‌ های KP، غلتک به عنوان مکانیزم انتقال حرکت از بیلوز به کنتاکت‌ ها عمل می‌ کند و عملکرد دقیق سوئیچ را تضمین می‌ نماید.
13. پیچ قفل‌ کننده (Locking Screw): برای قفل کردن تنظیمات انجام شده و جلوگیری از تغییرات ناخواسته در تنظیمات سوئیچ به کار می‌ رود.

پرشر سوئیچ دانفوس KP36 چگونه کار می کند؟

سوئیچ فشار دانفوس مدل KP36 یکی از تجهیزات کلیدی در سیستم‌های کنترل فشار صنعتی است که برای نظارت و کنترل فشار در سیستم‌های مختلف طراحی شده است. درون سوئیچ فشار یک بیلوز (Bellows) از جنس برنز فسفردار قرار دارد که به تغییرات فشار حساس است و با افزایش یا کاهش فشار در سیستم، بیلوز منبسط یا منقبض می‌ شود. حرکت بیلوز به بازوی اصلی منتقل می‌ شود که این بازو به فنر اصلی متصل است و مقاومت مکانیکی لازم را برای تنظیم نقطه عملکرد سوئیچ فراهم می‌ کند.

با رسیدن فشار به مقدار تنظیم‌ شده (Set point)، سیستم کنتاکت به‌ صورت ناگهانی تغییر وضعیت می‌ دهد. این عملکرد سریع (Snap-action) باعث کاهش سایش کنتاکت‌ ها و افزایش طول عمر سوئیچ می‌ شود. همچنین با استفاده از پیچ تنظیم اختلاف فشار، میتوان دامنه بین نقطه قطع و وصل سوئیچ را تعیین کرد.

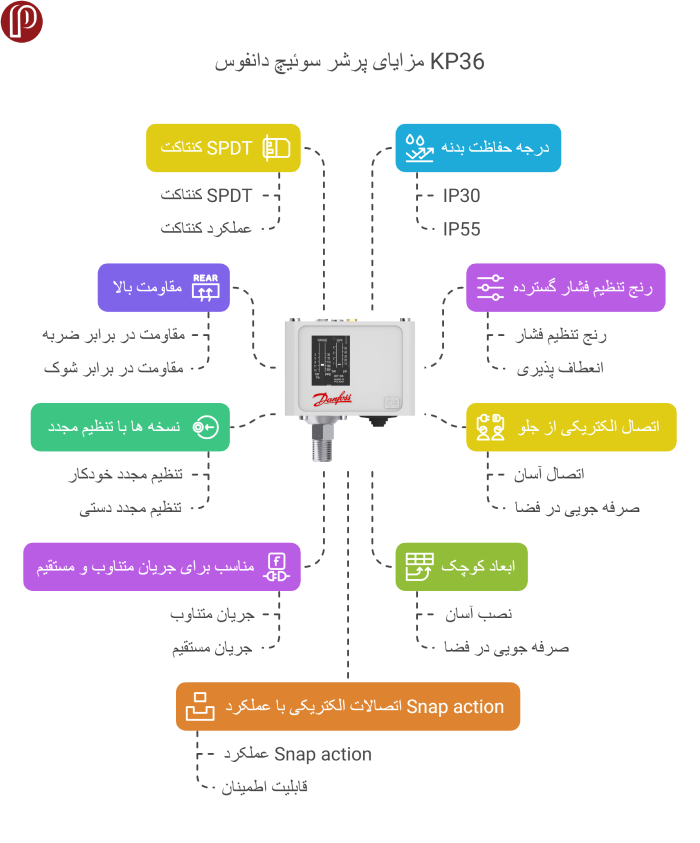

مزایای پرشر سوئیچ دانفوس KP36

• مقاومت بالا در برابر ضربه و شوک
• رنج تنظیم فشار گسترده
• اتصال الکتریکی از جلوی دستگاه و نصب آسان‌ تر (باعث صرفه‌جویی در فضا)
• دارای نسخه‌ هایی با تنظیم مجدد خودکار یا دستی
• مناسب برای جریان متناوب و جریان مستقیم
• دارای ابعاد کوچک و نصب آسان  در پنل‌ ها و صرفه‌ جویی در فضا
• مجهز به کنتاکت (SPDT)
• درجه حفاظت بدنه از ورود گرد و غبار IP30 و IP55
• اتصالات الکتریکی با عملکرد (Snap action) و کاهش لرزش و فرسایش و تضمین قابلیت اطمینان الکتریکی و مکانیکی در طولانی مدت

خرید پرشر سوئیچ دانفوس KP36

پرشر سوئیچ دانفوس مدل KP36 با کنتاکت الکتریکی (SPDT) و المنت فشار بیلوز (Bellows)، امکان کنترل و نظارت بر فشار سیالات را فراهم می کند. همچنین این تجهیز برای مقاومت در برابر شرایط سخت فرآیندی طراحی شده است و دارای ساختاری مستحکم می باشد که در برابر فرسایش و خرابی مقاوم است.

این سوئیچ فشار به طور گسترده در سیستم‌های HVAC، واحدهای تبرید و سایر فرآیندهای صنعتی که کنترل دقیق فشار در آنها بسیار مهم است، استفاده می‌ شود. در فرآیند خرید پرشر سوئیچ دانفوس KP36 به پارامترهای مهم زیر توجه نمایید:

• نوع عملکرد
• حداقل و حداکثر فشار و اختلاف فشار قابل تنظیم
• نوع ریست
• نوع کنتاکت و ریتینگ آن
• سایز اتصال
• دمای فرآیندی
• متریال (بیلوز، اتصال، بدنه)
• درجه حفاظتی بدنه (IP)

فروشگاه تخصصی ابزاردقیق پیکاتک بزرگترین واردکننده و تامین کننده انواع تجهیزات ابزار دقیق و شیرآلات صنعتی در ایران است و مجموعه ای از پرشر سوئیچ دانفوس KP36 را با بهترین کیفیت و قیمت مناسب به سراسر کشور ارسال می کند.

برای خرید پرشر سوئیچ دانفوس KP36 می‌ توانید به بخش بالای همین صفحه مراجعه کرده و با بررسی مشخصات فنی هر مدل، انتخاب مناسبی برای نیاز خود داشته باشید. علاوه بر این جهت کسب اطلاعات بیشتر در زمینه خرید، فروش و استعلام قیمت به‌ روز پرشر سوئیچ دانفوس KP36 می‌ توانید با کارشناسان فروش پیکاتک به شماره 02188109770 تماس بگیرید. تیم فروش پیکاتک آماده است تا شما را در انتخاب بهترین گزینه بر اساس نیازهای فنی و بودجه پروژه راهنمایی نماید
